当大多数人进入体育场音乐会时,他们的注意力会立即转移到表演者、音乐和壮观的灯光效果上。很少有人注意到使演出成为可能的临时工程系统。
事实上,现代体育场音乐会不仅仅是一个舞台。它是一个由多个独立但相互关联的结构组成的临时生产场地。每个系统都有自己的用途,从支持表演者和设备到管理声音、灯光、观众体验和后台物流。在规划完整的音乐会和活动舞台解决方案时,了解这些系统如何协同工作至关重要。
在2026广州珍珠啤酒节音乐节施工过程中,我们在观众进场前观摩了安装过程并记录了主要结构。本文介绍了网站的整体布局并解释了各个主要区域的作用。更详细的工程讨论将在本系列的单独文章中进行介绍。
主舞台自然是整场演唱会的视觉焦点,但同时也是现场最复杂的临时建筑。
在这个项目中,舞台由多个集成组件组成,而不是单个平台。
主要表演区域由大型覆盖, 屋顶桁架系统 支持照明、视频设备和其他高架制作负载。在屋顶下方,三个拱形照明桁架在表演者身后创造了深度,同时框架了中央 LED 墙。
与许多标准音乐会舞台不同,该项目还在主舞台两侧采用了大型环形结构。这些侧面结构支撑着侧面 LED 屏幕,同时也隐藏了其下方的后台工作区域。
舞台中央延伸出一条长长的走道,通向观众席。最后,一个圆形的表演舞台创造了一个次要表演区,让艺术家可以与距离主舞台较远的观众互动。
两个楼梯将主舞台与走道连接起来,使表演者能够在不同的表演区域之间高效移动。
在侧环锁结构后面,临时入口帐篷与较大的更衣室帐篷直接相连。这种安排允许表演者和工作人员到达舞台,同时保持对观众的隐藏。
尽管这些组件看似形成一个舞台,但每个组件都执行不同的生产功能,并共同创建一个完整的舞台系统。每个组件将在后面的文章中单独讨论。
前厅位于观众区中心附近,是音乐会的技术控制中心。
与许多传统的 FOH 结构不同,该项目采用了混合布置,包括地面控制帐篷和高大的 Ringlock 生产塔。
该结构还包含多个 LED 显示屏、高架工作平台和几个不受天气影响的技术区域。
该设计展示了声音控制、灯光操作和制作管理如何集成到现代现场活动中。我们在中详细讨论了这种工程方法。 为什么 FOH 位于观众区中间?
几座高大的中继塔位于观众区更靠后的位置。
这些黑色的钢结构建筑高约20米,因其不寻常的地基立即引起了人们的注意。
每座塔都由重型钢底座支撑,底座周围有四个大水箱。在塔的顶部,拉线向下延伸并固定在水箱上,为临时结构创造了额外的稳定性。
虽然从远处看它们相对简单,但中继塔在完整的 舞台音响系统中执行重要的制作功能,特别是当声音必须覆盖非常大的观众区域时。
它们的工程设计、稳定性和操作作用将在本系列后面的一篇专门文章中讨论。
观众区由两种不同的座位系统组成。
体育场的永久看台环绕着表演区,并提供了较高的观看位置。
然而,在体育场地板上安装了临时座位系统,以在靠近舞台的地方创建一个专用的 VIP 区域。
这种组合使组织者能够适应不同的观众体验,同时充分利用体育场现有的基础设施。
从工程角度来看,受众规划不仅仅与容量有关。它还影响疏散路线、视角、声音覆盖范围以及整个场馆临时结构的放置。在设计完整的活动舞台系统时,这些考虑因素同样重要。
在主调音台后面,至少可以观察到两个延迟扬声器平台。
与更高的中继塔不同,这些延迟系统安装在相对较低的 Ringlock 平台上,距地面约两米。
它们位于 FOH 后面的位置使它们能够覆盖距离主舞台较远的观众区域,同时与整个线阵列扬声器系统保持一致。
虽然延迟扬声器平台看起来不起眼,但它是大型音乐会音频设计的重要组成部分。
它们的位置、高度以及与主线阵列系统的关系将在另一篇文章中进行研究。

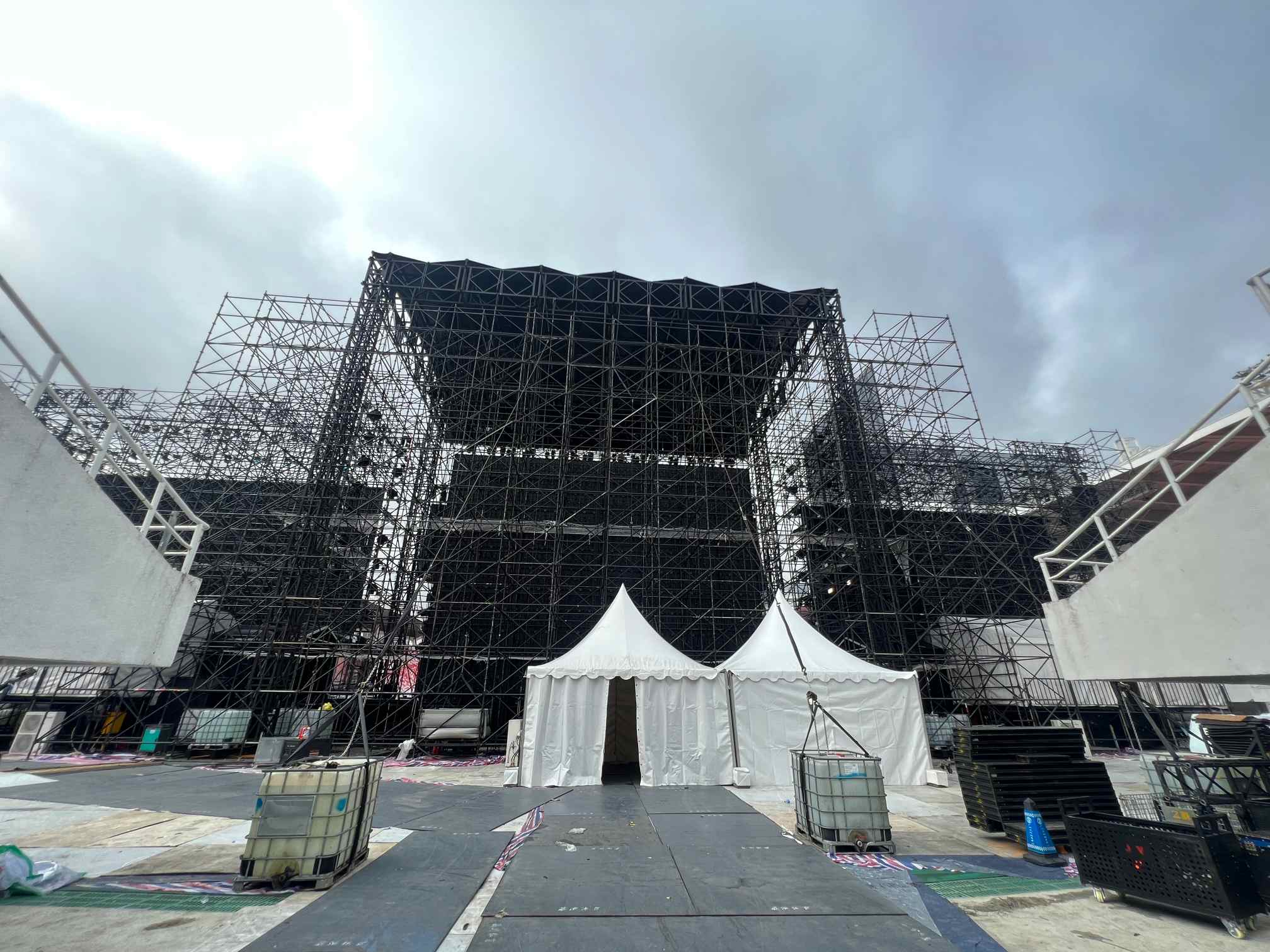

观众几乎看不见的一个区域是后台支持区。
舞台两侧的大型临时帐篷为表演者和制作人员提供了更衣室和工作空间。
较小的入口帐篷将这些后台设施直接连接到舞台,使表演者无需穿过公共区域即可进出。
由于这些设施部分隐藏在环锁侧面结构下方,因此观众基本上看不到它们,同时在幕后提供了高效的流通路线。
这说明了临时活动工程的一个重要原则:许多最关键的操作空间都被故意设计成不被看到。高效的后台规划与可见的舞台平台本身同样重要。
大型体育场音乐会通常以其表演者或舞台设计来描述,但演出背后的临时工程同样引人注目。
屋顶舞台支持表演。
Ringlock 侧面结构集成了 LED 屏幕和后台通道。
FOH 协调技术操作。
中继塔扩大了声音覆盖范围。
延迟扬声器平台保持音频一致性。
后台帐篷为表演者和工作人员提供支持。
临时座位重塑了观众体验。
每个结构都有自己的用途,但没有一个结构是独立运作的。它们共同形成了一个临时制作环境,能够将空荡荡的体育场改造成功能齐全的音乐会场地。
了解这种总体布局可以更容易地理解每个单独结构背后的工程决策。在本系列中,我们将继续一一探索这些系统,同时将它们与我们的音乐会和活动舞台解决方案以及 舞台音响 资源中的更广泛知识联系起来。
