Dragon Stage
专为欧式活动场地独特的建筑和空间要求而设计,
为露天城镇广场和乡村环境的表演提供大型、专业的取景解决方案。该系统经过专门配置,可在各种室外表面上稳定且快速部署
尺寸:10m(长)x 10m(宽)x 4m(高)。
主桁架型材:CS289x289mm 方形桁架,主管为 50x3.0mm。
硬件组件:具有便于柱倾斜的插口铰链部分、用于索具的纤维吊索以及带安全夹的全套锥形耦合器。
负载能力:设计用于支持大约 550 公斤至 750 公斤的分布式负载,具体取决于具体的横梁配置。

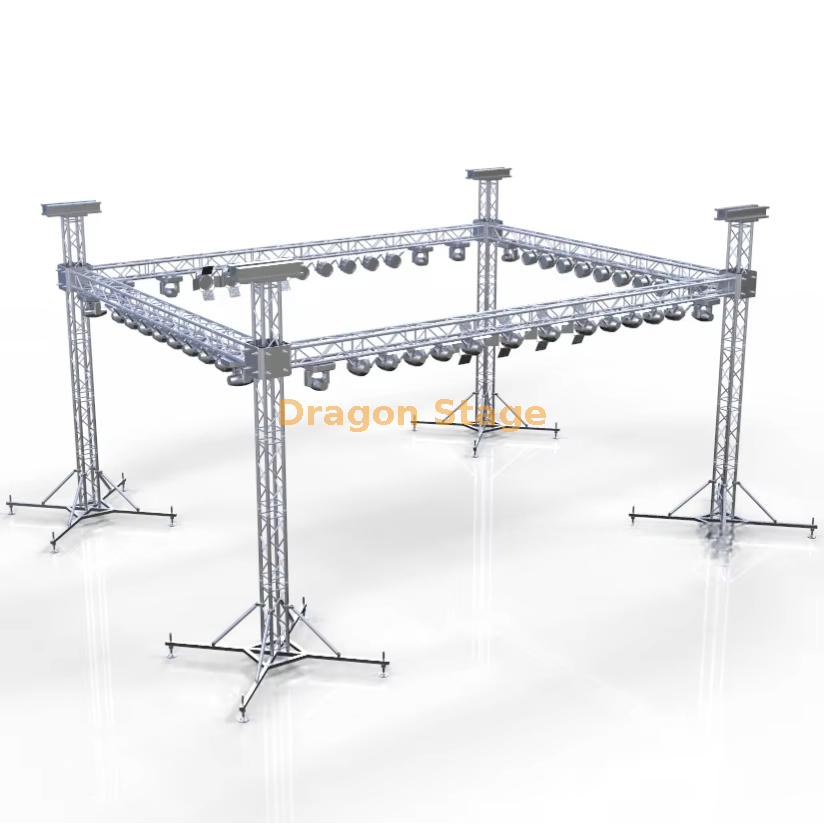

DragonStage 10×10×4m 室外地面支撑桁架系统是一种模块化铝桁架配置,适用于临时表演和户外活动安装。
该产品最初是针对法国乡村表演应用而推出的,其中需要定制桁架结构来进行活动设置。
该配置的标称尺寸为 10m 宽、10m 深和 4m 高,为规划户外表演或临时活动框架提供了明确的结构布局。
该系统的特点是其地面支撑底板概念,而不是被描述为完整的舞台屋顶或高架表演平台。
对于此类项目,桁架构件、连接点和地面支撑布置之间的关系是选择最终配置的重要部分。
必须根据预期安装确定确切的桁架截面、底板规格和稳定方法。
标称 10×10m 尺寸建立了适合规划临时活动设施的方形布局。
对于社区表演或文化活动,如果组织者需要在可用场地区域内定义桁架结构,则可以考虑这种类型的足迹。
实际净空间取决于结构构件的布置和尺寸。
10×10m 尺寸不应自动解释为无障碍的内部跨度或有顶棚的屋顶区域。
所列配置的标称高度为 4m。
这为规划相对于活动设置的结构提供了参考高度。
最终可用间隙取决于水平桁架构件的位置、连接细节以及集成到结构中的任何设备。
如果客户需要不同的高度,则必须审查整个支撑布置,而不是简单地增加单个垂直构件的长度。
底板布置是该产品的一个决定性特征。
底板提供了桁架结构与其支撑地面布置之间的预期连接界面。
然而,底板的存在并不能自动建立室外桁架系统的稳定性。
所需的基础尺寸、压载物、锚固和地面承载条件取决于完整的结构及其安装环境。
DragonStage 还提供独立的 铝制插口桁架底板,带有 多种尺寸的手柄,用于兼容的插口桁架系统。
这些是相关的组件选项,不是当前 10×10×4m 封装的已确认部分。
该结构基于模块化铝桁架组件。
这允许围绕标准桁架截面和必要的连接元件开发项目。
对于活动设备供应商和租赁企业来说,模块化组件可用于运输、存储和重复组装。
然而,改变整体尺寸或在其他配置中重复使用组件需要兼容性检查和结构评估。
并非每场户外表演都需要大型音乐会屋顶、高升降塔、扬声器翼和宽阔的舞台平台。
当主要需求是定义的事件框架时,较小的定制桁架系统可能更合适。
对于乡村庆典、文化演出和社区活动,应根据实际应用来选择结构,而不是自动指定更大的音乐会制作系统。
这种方法可以帮助客户明确哪些设备是必需的,哪些设备可以单独提供。
铝桁架构件
模块化桁架截面形成了拟议的结构框架。最终桁架尺寸和壁厚根据所选配置确定。
地面支撑底板
底板构成预期地面支撑布置的一部分。它们的尺寸、材料和连接接口需要确认。
桁架连接
兼容的连接组件连接各个桁架部分。具体连接方式必须针对所选桁架系列进行确认。
稳定组件
根据项目设计,可能需要额外的组件来稳定结构。
例如,DragonStage 提供 带有支腿的铝制桁架地面支撑稳定器底座 作为单独的产品。
其对现有结构的适用性尚未确定,应在选择前进行审查。
额外的活动设备
根据项目要求,可以考虑照明、扬声器、装饰元素或其他活动设备。
它们的包含和允许的安装位置必须单独确定。
包装重量:900公斤
包装量:8CBM
| 物品 | 规格(平方桁架) | 数量 | |||||
| 长度(M) | 主管(mm) | 尺寸(毫米) | |||||
| 光束 | 3 | 50×3.0 | CS289×289 | 12个PC | |||
| 2 | 50×3.0 | CS289×289 | 件 | ||||
| 1 | 50×3.0 | CS289×289 | 4个 | ||||
| 支柱 | 3 | 50×3.0 | CS289×289 | 4个 | |||
| 2 | 50×3.0 | CS289×289 | 件 | ||||
| 1 | 50×3.0 | CS289×289 | 件 | ||||
| 塔 | 钉袖块S | 4个 | |||||
| 钢基s | 4个 | ||||||
| 顶部s | 4个 | ||||||
| 手动提升,BA05 2ton | 4个 | ||||||
| SPIGOT铰链部分,高度1M | 4个 | ||||||
| 纤维吊带,BA04,2吨3m | 4个 | ||||||
| 长距离的 | 16个PC | ||||||
| 桁架配件 | 圆锥形耦合器和Safrty夹和PIN | 整个 设置 | |||||
用于乡村娱乐节目、公共庆祝活动和临时当地表演的定制桁架框架。
需要规划模块化桁架布置的文化活动活动结构。
活动空间的临时桁架配置,在规划过程中必须考虑可用地面面积、通道和周围建筑物。
用于节日应用的模块化框架,取决于所需的设备布置和安装条件。
当选定的桁架部分、安装位置和完整的支撑布置针对建议的负载进行验证时,可以考虑将该系统用于照明相关应用。
地面支撑的桁架系统和完全覆盖的舞台屋顶不一定是同一产品。
地面支撑框架由其结构配置和支撑构件连接到地面的方式来定义。
舞台屋顶系统通常会引入额外的要求,包括屋顶几何形状、覆盖材料、环境影响和潜在的提升组件。
本产品被描述为定制底板桁架系统。
目前掌握的信息并未建立完整的屋顶覆盖物或独立的舞台平台。
需要天气保护或完整表演舞台的客户应在报价前明确这些要求。
选择合适的底板需要的不仅仅是匹配桁架的标称宽度。
必须考虑实际的连接接口、结构载荷、基础尺寸和地面条件。
例如,用于插口连接桁架的底板不应自动与螺栓连接桁架一起使用。
同样,适合紧凑型室内显示柱的底板可能不适合较大的室外桁架结构。
生产前应检查连接方法和元件兼容性。
相关信息,请参阅 DragonStage 连接和材质系统.
DragonStage 可以审查替代项目要求,包括:
整体结构宽度、深度、高度
桁架截面尺寸
连接系统
底板几何形状
地面支撑布置
活动设备集成
表面光洁度
包装及运输要求
应根据预期应用和技术要求评估替代配置。
在订购该系统之前,客户应确认预期的安装位置并提供所需的整体尺寸。
对于户外活动,地面条件和环境行动尤为重要。
安装评估应解决:
实际桁架几何形状和结构载荷
可用场地空间
地面承载条件
风的作用
底板和连接装置
所需的镇流器或锚固
设备安装位置
组装和拆卸程序
应根据经验证的配置和安装文件组装结构。
有关一般安装指南,请参阅 模块化舞台、桁架和脚手架系统的安装方法.
可用的产品信息确认了标称 10×10×4m 尺寸、室外桁架应用和底板支撑概念。
当前信息未确定经验证的桁架截面尺寸、允许载荷、抗风性、所需压载物、锚固布置、基础要求或工程批准。
最终配置必须根据实际项目需求进行审核。
该桁架系统的总体尺寸是多少?
标称结构尺寸为10m宽、10m深、4m高,约32.8×32.8×13.1ft。
该产品的主要用途是什么?
它最初是为法国乡村表演应用而提出的,旨在用于定制的户外活动结构。
系统是否使用底板?
是的,该产品被识别为底板桁架系统。确切的底板规格需要确认。
包括多少个支撑柱?
目前可用的信息并未确认最终的色谱柱数量或布局。这些细节必须根据产品图纸进行检查。
这个套餐包括屋顶雨篷吗?
屋顶覆盖物尚未被确认为产品规格的一部分。
套餐中是否包含舞台平台?
现有信息中尚未确认舞台平台。如有需要应单独注明。
桁架上可以安装照明设备吗?
项目规划时可以考虑照明设备,但实际允许的安装位置和负载需要验证。
尺寸可以定制吗?
是的。 DragonStage 可以根据项目要求审查替代尺寸和配置。
这适合户外安装吗?
它适用于户外活动应用。实际适用性取决于完整的结构设计、地面条件和环境要求。
是否需要镇流器或锚固?
所需的稳定装置不能仅根据标称尺寸来确定。它必须通过特定项目的工程评估来建立。
该系统可以与现有的桁架组件一起使用吗?
兼容性取决于桁架尺寸、连接接口和结构要求。在确认混合组件布置之前应检查现有设备。
