10x5x7m 铝制斜屋顶桁架舞台系统，带双 2m 扬声器翼

包装重量：1720kg

包装体积：13cbm

产品信息

产品描述

DragonStage 10x5x7m 音乐会屋顶桁架系统专为需要完整的架空桁架框架以及音响设备专用侧面位置的中小型音乐会和现场活动制作而设计。

屋面主要结构措施：

10m宽×5m深×7m高

大约：

32.8 英尺 × 16.4 英尺 × 23.0 英尺

主框架由四个垂直桁架塔支撑。

此外， 主体结构两侧各有一个 2m长的侧翼向独立的扬声器塔延伸。

这将创建一个六塔式活动布局：

• 主要屋顶结构有4座塔

• 2 个用于侧扬声器翼的塔

其结果是比标准的四塔屋顶更完整的音乐会制作安排。

对于其他屋顶配置，请参阅 屋顶桁架系统.

10m宽主体表演结构

中央屋顶框架提供了名义上的：

主宽度 10m / 32.8ft

10m 尺寸是指主屋顶结构，不包括额外的扬声器翼延伸部分。

屋顶下方的舞台平台占据了中央表演区域。

此尺寸适合以下活动：

• 现场乐队表演

• 社区音乐会

• 文化表演

• 学校表演

• 教会活动

• 企业娱乐

• 节日舞台

• 临时户外制作

实际使用的舞台尺寸应根据表演者人数和设备要求单独选择。

5m 屋顶深度

主桁架框架的标称深度为：

5米/16.4英尺

这提供了屋顶框架的前后结构尺寸。

该图显示了多个横向屋顶构件延伸穿过该深度，从而创建了一个完整的倾斜架空框架，而不仅仅是前后桁架梁。

实际的净覆盖深度取决于屋顶几何形状和最终桁架定位。

7m 主机架总高度

主要结构大约指定为：

7 米/23 英尺高

这一高度为舞台上方的屋顶框架和活动制作设备提供了空间。

但7m应该理解为主机架整体高度。

它不会自动代表：

• 舞台到桁架的净高度

• 扬声器悬挂高度

• 最大照明高度

• 允许悬挂高度

这些值应根据最终装配图确定。

双 2m 扬声器翼

这种配置的主要卖点之一是包含两个独立的扬声器翼。

每一方大约使用：

2m / 6.56ft 水平翼

将主体结构连接到额外的外塔。

这在中央舞台屋顶之外创造了一个专用的结构位置。

典型应用可能包括：

• 线阵列扬声器位置

• PA 扬声器支持

• 侧面生产设备

• 选定的照明设备

• 额外的活动制作安装位置

对于其他扬声器支撑结构，请参阅 扬声器和线阵列桁架.

为什么将扬声器塔与主屋顶分开？

对于音乐会制作，将音响设备放置在主要演出开口之外可能会很有用。

独立的侧翼允许声音支撑位置位于主舞台屋顶区域之外，而不是占用中央桁架框架内的空间。

这可以帮助组织：

中心区

舞台、表演者、灯光和布景制作。

侧面区域

PA 或线阵设备和其他选定的生产元件。

最终的音箱布置仍取决于设备重量、悬挂位置、观众席布局和结构验证。

斜屋顶桁架配置

上部结构采用斜屋顶几何形状。

与平屋顶相比，倾斜的上部桁架构件形成了中央屋脊和更传统的音乐会屋顶外观。

图示框架包括：

• 前后主梁

• 侧梁

• 斜屋顶构件

• 横向屋架

• 中央屋顶连接

• 垂直支撑塔

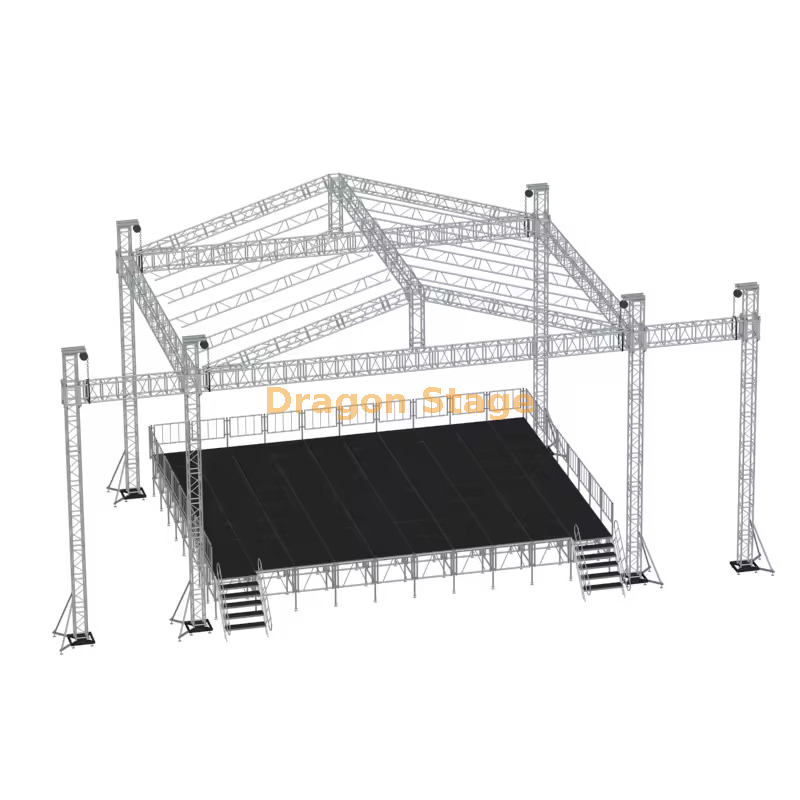

当前图像显示没有完整屋顶膜的桁架框架。

因此，除非单独指定屋顶盖包，否则不应假定包括防水屋顶。

六塔结构布局

完整的图示配置使用六个塔位置。

主屋顶

四个塔架位置支撑着中央的斜屋顶。

扬声器翼

两个额外的外塔支撑侧翼结构。

这是与传统四塔活动屋顶的重要区别。

额外的塔楼位置创造了额外的生产支持区域，同时保持它们在结构上与中央表演开口分开。

配套模块化舞台平台

该插图包括屋顶系统下方的升高的模块化舞台。

可见的舞台特征包括：

• 黑色舞台甲板表面

• 模块化支撑结构

• 后部和侧面护栏

• 两个通道楼梯位置

尚未提供该产品的舞台尺寸。

因此，舞台应根据实际工程进行选择，而不是假定与10×5m屋顶框架尺寸相同。

需要确认的可能阶段规格包括：

• 舞台宽度

• 舞台深度

• 舞台高度

• 甲板表面

• 楼梯数量

• 护栏布置

• 裙子要求

有关可用的平台系统，请参阅 Stage Platform.

设计为完整的音乐会制作布局

该产品的实际优点是主屋顶和扬声器支撑位置规划在一起。

而不是购买：

• 一个屋顶系统

• 独立的扬声器塔

• 不相关的阶段组件

可以在制造前协调完整的布局。

这使得更容易确认：

• 站点总体占地面积

• 舞台位置

• 演讲者位置

• 塔位置

• 使用权

• 运输要求

• 组件兼容性

对于其他音乐会应用程序，请参阅 音乐会活动.

典型应用

• 音乐会舞台

• 节日舞台

• 社区活动

• 现场音乐表演

• 文化表演

• 学校活动

• 教堂音乐会

• 企业娱乐

• 巡回演出

• 临时户外舞台

• 活动租赁公司库存

主要特点

• 10m×5m×7m 主屋面结构

• 大约。 32.8 × 16.4 × 23 英尺

• 倾斜铝制屋顶桁架设计

• 四个主要屋顶支撑塔

• 两个额外的扬声器塔

• 每侧 2m / 6.56ft 扬声器翼

• 六塔总配置

• 专用侧 PA/线阵列位置

• 模块化桁架结构

• 提供配套舞台平台

• 图示配置中显示的护栏和双楼梯

• 适合音乐会和现场活动制作

• 可定制尺寸

主框架与整体宽度

确定的 10m宽度 是指主体屋盖结构。

扬声器翼两侧均延伸超出主框架。

如果每个侧翼向外延伸2m，则完整的生产布局大约可占据：

10m + 2m + 2m = 14m

穿过屋顶和侧翼方向。

然而，这应该被视为 布局估计，而不是确认的整体外部尺寸。

实际外部宽度取决于：

• 塔宽

• 基本几何形状

• 支腿位置

• 机翼连接点

• 最终塔间距

因此，最终的占地面积应取自最终生产图纸。

重要技术说明

目前已确认的信息包括：

• 主架宽度： 10m

• 主机深度： 5m

• 主架高度： 7m

• 侧扬声器翼： 每侧2m

• 四个主要屋顶塔

• 两侧扬声器塔

• 斜屋顶配置

• 插图模块化舞台

目前的信息并未证实：

• 桁架横截面

• 铝合金

• 管径或壁厚

• 连接类型

• 扬声器悬挂能力

• 屋顶荷载

• 照明负载

• 风阻

• 屋顶膜规格

• 镇流器要求

• 锚固要求

• 基础要求

• 舞台尺寸

• 特定项目的工程审批

应针对最终项目配置确认这些值。

常问问题

主屋架的尺寸是多少？

主体结构尺寸约为 10m宽×5m深×7m高，或约 32.8×16.4×23英尺.

2m 扬声器翼是否包含在 10m 宽度内？

不是。10m尺寸是指主框架的尺寸。扬声器翼从主体结构向外延伸。

每个扬声器翼有多宽？

每个侧翼约 2m / 6.56ft.

这个结构使用了多少个塔？

所示配置使用六个塔位置：四个用于主屋顶，两个用于扬声器翼。

边塔有什么用？

它们旨在作为适当配置的 PA、线阵列或其他活动制作设备的单独支撑位置。

该系统是否包含阶段？

产品图片中显示了模块化平台，但平台尺寸和完整的 BOM 尚未指定。因此应单独确认。

舞台有护栏吗？

在所示配置中，沿选定的舞台边缘显示了护栏。

显示了多少个楼梯？

插图显示了两个舞台通道楼梯位置。

该产品是否包括屋顶雨篷？

提供的图像中未显示天篷。屋顶覆盖物应确认为可选或项目特定的组成部分。

线阵列扬声器可以悬挂在侧塔上吗？

可以考虑侧面结构进行线阵列支撑，但必须验证扬声器的实际重量、悬挂布置、支撑配置和允许负载。

尺寸可以定制吗？

是的。可根据活动要求讨论不同的屋顶尺寸、舞台布局和扬声器翼长度。

该系统可以在室外使用吗？

室外使用需要验证完整的结构，包括风暴露、屋顶覆盖、设备负载、塔支撑、锚固或压载物以及地面条件。

为什么选择龙腾舞台

DragonStage 生产用于音乐会和活动应用的模块化铝制舞台、屋顶桁架和扬声器支撑系统。

对于该产品来说，有用的功能不仅仅是10×5m的屋顶。

主 屋顶+双2m扬声器翼+六个塔位， 形成更完整的制作布局，演出空间和音响支持位置可以一起规划。

这使得最终报价可以作为一个协调的事件系统而不是几个不相关的产品来准备。

索取报价

请提供：

• 所需的主屋顶宽度、深度和高度

• 所需舞台尺寸和高度

• 扬声器类型及数量

• 单个扬声器/线阵列权重

• 所需扬声器悬挂高度

• 灯光设备细节

• 室内或室外使用

• 屋顶雨棚要求

• 活动地点

• 所需的楼梯和护栏

然后 DragonStage 可以确认适当的舞台、屋顶和扬声器支撑配置。
