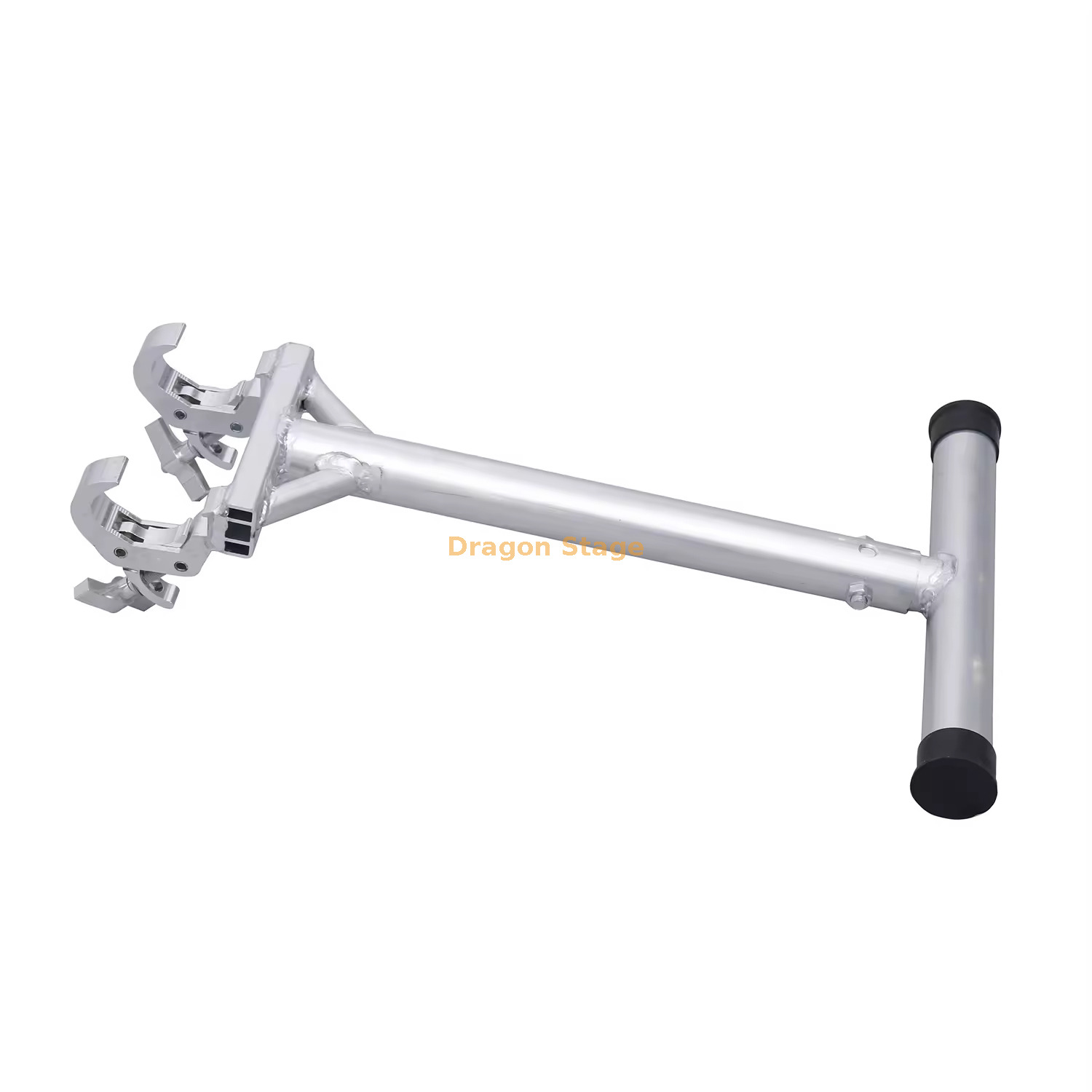

这 DragonStage 重型可调节桁架吊臂支架 具有带夹具安装的铝制吊杆臂组件,规定的总可调长度 50–80 厘米(19.7–31.5 英寸),以及引用的 40 厘米(15.75 英寸)水平臂尺寸.
该型号专为需要偏移固定装置安装位置的兼容舞台灯光桁架安装而设计,有银色和黑色饰面可供选择。
最初的规格列出了200公斤的装载数字。使用前必须验证其适用的延伸长度、安装方向、支撑桁架条件和工作载荷极限。
| fea: | |
|---|---|
| 状态: | |
Dragonstage
舞台照明装置并不总是直接安装在水平桁架下方。
一些照明布置要求灯具远离主桁架线,特别是在创建侧照明位置、调整灯具间隙或在现有设备周围布置照明时。
DragonStage 重型可调节铝制桁架吊臂支架 专为此类偏置安装应用而设计。
该产品采用带有夹式安装硬件的铝制吊臂组件。
其原始规格确定了两个维度:
总可调长度:50–80cm (500–800mm)
横臂尺寸:40cm(400mm)
这些测量描述了装配的不同方面。在选择用于特定安装的产品之前,应通过尺寸图确认精确的测量参考点。
该型号提供银色和黑色饰面,适用于兼容的活动桁架、剧院照明和专业舞台照明布置。
术语 “重型” 标识了产品系列,但允许的负载必须根据完整的安装配置进行验证,而不是根据产品名称推断。
动臂组件的规定总可调长度为 500 毫米至 800 毫米(19.7-31.5 英寸)。
这为合适的舞台照明应用提供了可调节的安装布置。
实际可用的延伸取决于装配几何形状和安装方向。
原始规格确定水平尺寸为 400 毫米(15.75 英寸)。
在检查夹具相对于支撑桁架的位置时,此测量非常重要。
安装前应确认准确的水平范围、夹具到固定装置的距离和测量点。
吊臂采用铝制组件,适用于专业舞台灯光支持应用。
对于该特定型号,需要确认精确的铝合金牌号、状态、管径和壁厚。
支架使用夹具装置连接到兼容的支撑管。
确切的夹具尺寸和连接方法必须与建议的支撑桁架相匹配。
可用的表面处理选项:
银
黑色的
黑色选项适用于照明灯具周围首选深色外观的应用。
吊臂布置可以提供远离主桁架线的照明位置。
在完整的索具设计允许的情况下,这可能有助于适应侧面照明布局或灯具间隙要求。
对于需要可调节组件而不是固定 600 毫米吊杆的买家,该产品提供了不同的配置。
正确的选择取决于所需的夹具位置、支撑桁架和经过验证的负载条件。

| 规格 | 详情 |
|---|---|
| 品牌 | 龙台 |
| 产品类型 | 可调节桁架臂支架 |
| 产品系列 | 重负 |
| 材料 | 铝 |
| 规定总可调长度 | 500–800 毫米/19.7–31.5 英寸 |
| 参考水平尺寸 | 400 毫米/15.75 英寸 |
| 联系 | 卡箍式安装 |
| 完成选项 | 银色/黑色 |
| 原始列出的装载图 | 200公斤——条件未经验证 |
| 主要应用 | 舞台照明、剧院、展览和活动桁架系统 |
重要提示: 原始 200 公斤负载数字不得被解释为不受限制的工作负载限制。其有效性取决于制造商确认的测试或工程信息以及适用的安装条件。
这是原产品说明书中规定的调整范围。
它不会自动表示距支撑桁架的可用水平间隙。
原始清单单独标明水平尺寸为 40 厘米。
需要绘制图纸来确定精确的测量点以及该尺寸与可调节部件的关系。
对于悬臂式照明灯具,支撑连接和灯具重心之间的距离会影响施加到支架上的力矩。
如果安装距离不同,两个重量相同的固定装置会产生不同的力矩。
因此,必须同时考虑可用的扩展、安装方向和设备位置。
吊臂可考虑用于需要偏移固定装置位置的兼容剧院照明布置。
当照明灯具无法直接靠着主桁架放置时,这非常有用。
该支架为兼容的舞台照明设备提供了另一种安装方式。
对于展览桁架结构,偏置吊臂可以帮助将选定的固定装置放置在远离主桁架线的位置。
该支架可考虑用于需要可调节固定位置的合适工作室和制作安装。
活动制作公司可以使用经过验证的兼容吊臂配件,其中固定装置的放置需要额外的安装位置。
识别现有的支撑桁架或管。
提供实际管外径和桁架型号。
不要仅仅因为组件被描述为桁架吊臂就假设兼容性。
测量所需的固定装置相对于支撑桁架的位置。
确认50-80cm可调组件和40cm水平尺寸是否满足预期的安装几何形状。
记录预期的夹具重量、安装布置、重心和预期的操作条件。
仅固定装置的重量不足以确定动臂的适用性。
卡箍必须与实际支撑管直径相匹配并具有所需的连接特性。
根据所需的外观选择银色或黑色。
在使用支架进行承重照明安装之前,请获取所选配置的适当允许负载数据。
原产品页面列出的装载重量为 200kg.
然而,它没有确定建立经验证的工作负荷限制所需的支持条件。
对于偏置安装的负载,支撑连接受到所施加的力及其与支撑的距离的影响。
基本矩关系为:
力矩 = 力 × 垂直距离
这种关系有助于解释为什么动臂载荷与直接施加在支撑件上的垂直载荷不同。
这并不是支架的完整结构验证。
最终允许载荷取决于实际吊臂几何形状、夹具布置、连接能力、支撑桁架和相关操作条件。
完整的索具评估可能还需要考虑设备移动、负载方向和附加力。
除非已提供并审查了适用的技术证据,否则请勿使用 200 公斤作为已确认的 WLL。
夹具开口和接触几何形状必须与支撑管匹配。
支架只能安装在产品经验证的设计支持的方向上。
吊臂将额外的力传递到主桁架中。
支撑结构必须适合这些力。
照明灯具必须具有合适的主要连接接口。
安装的固定装置可能需要正确指定的独立安全附件。
它不能取代足够的主安装系统。
必须根据完整的索具布置和适用要求对悬挂或架空安装进行审查。
主要产品是可调节铝桁架吊臂支架。
订购前,请确认所选 SKU 是否包含所有必需的夹具、锁定组件、销、螺栓或其他附件。
必要的相关组件组可能包括:
兼容的支撑桁架
尺寸正确的夹具或安装耦合器
合适的夹具安装硬件
所需的辅助保持组件
确切的数量和随附的硬件必须遵循已确认的产品规格。
必须区分 50-80 厘米尺寸和参考的 40 厘米水平尺寸。
原始数字并未建立无限制的 WLL。
仅标称桁架尺寸无法确定夹具兼容性。
吊臂及其支撑桁架必须作为一种承重布置进行评估。
两种吊臂产品可能看起来相似,但使用不同的支架几何形状、夹具、管子和负载条件。
原始产品规格列出的总可调长度为 50–80 厘米(500–800 毫米)。
它被列为水平臂尺寸。准确的测量点需要从产品图纸上确认。
该产品被描述为铝制动臂组件。该模型的确切合金牌号和状态尚未得到确认。
它作为重型动臂支架销售。该术语并不独立建立经过验证的负载能力。
最初的清单上写着200公斤,但没有提供适用的装载条件。实际安装时必须确认经过验证的工作负载限制。
仅从标称桁架系列无法确认兼容性。必须检查夹具、管直径、连接位置和负载要求。
适用性取决于具体的夹具重量、与运动相关的负载、安装几何形状以及整个布置的验证容量。
架空使用需要验证支架、夹具、主桁架、夹具连接和相关索具条件。
银色和黑色。
请联系 DragonStage 并提供您所需的尺寸、安装布置和支撑桁架详细信息,以查看可用选项。
探索 吊臂桁架产品, 了解更多可调节、固定长度和专门的吊臂设计。
有关相关安装硬件和替代夹具布置, 请参阅 照明夹具和挂钩。
浏览 铝制吊臂桁架 了解其他铝制吊臂产品。
不得假设不同的动臂模型具有相同的负载能力或连接几何形状。
