优质 LED 舞台桁架和 LED 屏幕结构 |活动和音乐会的可靠解决方案

设计|制造|供应

LED舞台桁架是一种铝制结构系统，用于支撑音乐会、展览、企业活动、巡演和户外表演中的LED屏幕、照明灯具、横幅和舞台设备。

对于中小型LED墙，通常使用对于较大的LED屏幕、户外活动或音乐会系统，应根据跨度、高度、风况、荷载分布、屏幕重量和安装方法来设计结构。 LED地面支撑桁架或 290mm插口桁架。

Dragon Stage 为活动公司、租赁供应商、舞台承包商和项目业主提供模块化, LED 舞台桁架、, 照明桁架、屋顶桁架和定制 LED 屏幕支撑结构。

了解更多

什么是LED舞台桁架？

LED舞台桁架不仅仅是一个装饰用的框架。它是一种临时结构系统，用于在活动期间安全地固定 LED 显示面板。

完整的 LED 桁架系统可能包括：

* 铝桁架梁
* 垂直塔支撑
* 底板或地面支撑框架
* 角块和连接器
* 吊装点或索具点
* 镇流器或锚固点
* LED 屏幕吊杆或固定支架

对于一般舞台灯光和活动结构，您还可以参考我们的灯光桁架系统和活动桁架系统.

通过我们的桁架和结构建立完美的LED舞台

您是否正在寻找强大可靠的LED舞台桁架和结构？我们提供高质量，耐用的桁架和LED支持结构，为音乐会，展览，公司活动和户外表演而设计。我们的桁架系统创建了一个稳定的LED结构，以支持LED屏幕，舞台照明和声音设备，从而确保专业且安全的事件设置。无论您是需要地面支撑，索具解决方案还是定制模块化框架，我们的产品都可以确保安全，耐用性和与LED显示器无缝集成。

了解LED结构与桁架系统

尽管桁架为LED阶段提供框架和支持，但LED结构可确保安全安装LED屏幕和设备。我们的解决方案都集成了桁架和结构系统，以最大程度地稳定性，灵活性和安全性。

LED屏架与LED支撑结构对比

项目	LED 舞台桁架	LED 支撑结构
主要功能	创建框架和跨度	安全地握住 LED 屏幕
常用	灯光、屏风、横幅、屋顶、装饰	LED显示屏、屏框、地面堆栈
主要关注点	跨度、荷载、连接、挠度	屏幕重量、固定点、稳定性
典型系统	插口桁架、螺栓桁架、塔式桁架	地面支撑、悬挂系统、层支撑
最适合	活动、音乐会、展览	LED墙安装及屏支架

在实际项目中，LED桁架和LED支撑结构通常一起工作。桁架提供主框架，而 LED 支撑结构将屏幕负载安全地转移到地面、塔楼、屋顶系统或吊装点。

有关技术规划，请阅读我们的活动桁架系统规划完整工程指南.

为什么选择我们的LED舞台桁架和结构系统？

✅重型结构 - 高强度的铝制桁架支撑大型LED屏幕和照明装备。

✅模块化和灵活设计 - 易于适应各种阶段尺寸和配置。
✅室内和室外兼容性 - 耐候材料，非常适合室内和室外活动。
✅快速易于组装 - 设计用于快速设置和拆卸，非常适合租赁业务和旅游制作。
✅可自定义的选项 - 具有不同长度，高度和重量能力的可用选择，可满足各种事件需求。
✅可靠的LED结构 - 专为安全的LED屏幕安装而设计，以确保稳定性和安全性。

LED舞台桁架和结构的多种应用

音乐会和音乐节

LED桁架结构用于支撑大型视频墙、侧屏、舞台背景、照明灯具和扬声器相关结构。对于音乐会项目，结构应与舞台尺寸、屋顶桁架、扬声器塔和观众视线一起规划。
Learn More
公司活动和会议

企业活动通常需要整洁的外观、快速的安装和可靠的 LED 显示屏支持。龙门桁架或地面支撑桁架可以为主题演讲、产品发布会、新闻发布会提供稳定的可视墙。
Learn More
展览及贸易展览

对于展览摊位，LED桁架系统通常用于品牌墙、入口大门、产品显示屏和悬挂视觉元素。
Learn More
体育赛事及户外广告

户外LED屏幕结构必须考虑风力、地面条件、镇流器、锚固和屏幕表面积。对于此类项目，临时结构的安全比单纯的外观更重要。
Learn More
戏剧和娱乐表演

非常适合戏剧制作、时装秀和主题表演
Learn More

我们提供的LED 舞台桁架和结构类型

我们主要提供3种LED舞台桁架和结构，可以根据客户要求设计。

LED悬挂桁架

LED 悬挂桁架用于将 LED 屏幕悬挂在高架桁架、屋顶桁架、横梁或索具系统上。

它适用于：

* 室内音乐会
* 戏剧活动
* 巡回演出
* 展览厅
* 具有经过认证的吊装点的场所

关键点不仅在于桁架尺寸。您必须检查LED显示屏的总重量、吊装能力、吊装角度、负载分布以及场地悬挂限制。

有关索具相关的规划，请阅读索具户外照明桁架和照明桁架可以承受多少重量？.

LED 屏幕吊装套件是用于高空安装的可调节提升系统。
关键词：LED屏幕吊装、LED屏幕吊装系统、LED墙桁架吊装

球门柱 LED 桁架：适用于 AV 安装的多功能架空支持

球门柱 LED 桁架是一种坚固的铝制框架 ，采用“球门柱”配置设计，即由水平横梁连接的两个垂直柱。该结构专为耐用性和模块化而设计，为悬挂 LED 屏幕、扬声器、舞台灯光和其他 AV 设备提供了安全的高架吊装解决方案。其轻质但高强度的铝结构确保了便携性和易于组装，而开放式设计则最大限度地提高了技术人员的可及性。
主要特点和应用：
球门柱设计：非常适合在舞台、入口或展览空间上创建宽大、稳定的框架。
多用途索具：支持悬挂式 LED 墙、线阵列、聚光灯和装饰元素。
可调节高度/宽度：模块化组件允许根据场地特定要求进行定制。
快速设置：使用标准化连接器用螺栓固定在一起的组件可实现快速部署。
活动就绪：非常适合音乐会、节日、企业活动和贸易展览。
球门柱 LED 桁架专为安全处理重负载而设计，将实用性与专业级性能融为一体，使其成为活动制作团队和租赁公司的首选。

Layher悬挂LED结构：重型装置的强大高架索具

Layher 悬挂LED结构 是一个专门建造的模块化框架，该框架设计为安全地悬挂大型LED屏幕，照明装备和AV设备。该结构专为稳定性和多功能性而设计，结合了Layher的标志性钢或铝制组件 - 中断的分类帐，标准和对角线括号。它的模块化允许无缝适应场地维度和技术要求。
关键功能和应用：
Layher脚手架系统：设计为强度设计，连接器和钢甲板可用于安全的高架安装。
顶梁索具：用于悬挂式LED墙，投影仪或扬声器阵列的专用附件。
可调节配置：水平或垂直扩展以适合阶段，竞技场或展览馆。
快速组装：无螺栓锁定系统和预制零件，可快速无工具设置。
安全合规性：测试动态载荷，振动和长期安装。
为满足备受瞩目的事件和复杂的AV设置的需求而建造的Layher悬挂LED结构提供了无与伦比的耐用性和灵活性。

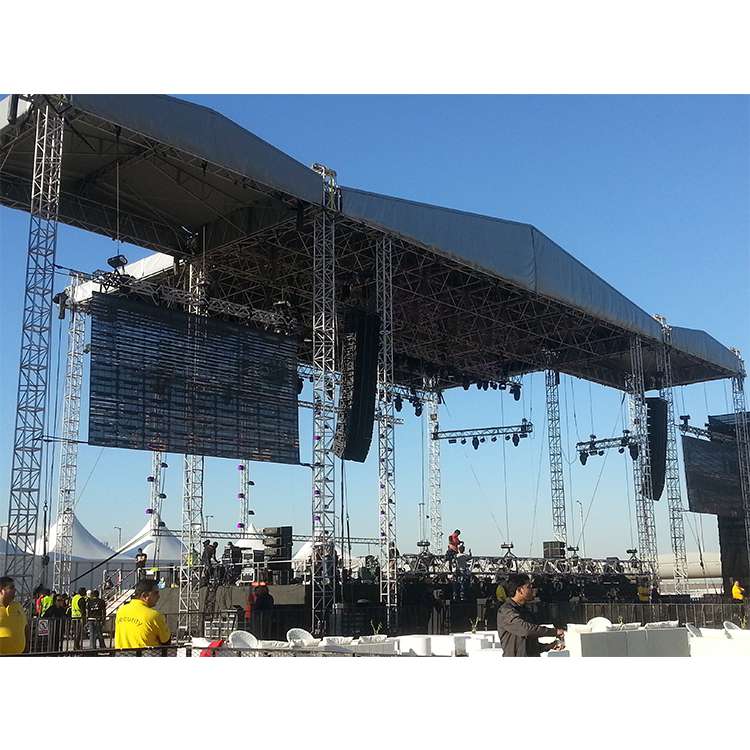

舞台LED翼桁架：动态的侧面安装支持对身临其境的视觉效果

舞台 LED机翼桁架 是一个集成的舞台框架，其具有双垂直“ Wings ”，从主桁架结构的侧面延伸。这些机翼旨在增强阶段的美学和功能，在其顶部结合了高强度的铝制束。该系统非常适合创建沉浸式的侧级视觉效果或多维显示器，与主舞台桁架无缝集成，同时为动态设置提供专用的索具。
关键功能和应用：
双机翼设计：平衡LED屏幕或照明安装的对称侧结构。
顶梁索具：带有安全的安装点的增强铝梁，用于悬挂LED面板，投影仪或移动的灯。
模块化集成：与可扩展配置的主阶段桁架兼容（例如8m+跨度）。
快速部署：带有标准化连接器的预组装机翼单元，用于快速现场组件。
为了提升舞台设计灵活性而建造的舞台LED机翼桁架使生产团队能够提供视觉上引人注目的多角度体验，同时保持结构可靠性和易用性。

LED地面支撑架

LED地面支撑桁架是LED显示屏最常见的系统之一。它使用垂直塔和水平桁架梁从地面支撑LED墙。

它适用于：

* 音乐会
* 户外节日
* 展览摊位
* 企业活动
* 临时 LED 视频墙
* 租赁 LED 显示系统

如需标准选项，请访问已定价的 LED 地面支撑桁架.

底板和支撑框架将 LED 屏幕固定在坚固的地面或平台上。

关键词：LED屏地面支撑、可堆叠LED桁架、LED模块化堆叠桁架

LED阶梯地面堆叠桁架

LED梯子堆叠桁架在支撑LED墙壁的各种活动，展览和表演中起着至关重要的作用。这些桁架提供了强大而稳定的背支撑结构，确保LED屏幕保持直立和安全。它们旨在承受室外和室内环境，同时为不同舞台设置提供模块化灵活性。

LED梯子堆叠桁架LED梯子堆叠桁架的类型
主要基于其连接方法分为两类：
Spigot Connector&Pin System
使用Spigot连接器和销钉将桁架截面连接在一起。
提供快速组装和拆卸，使其非常适合租赁和巡回演出设置。
通过安全的锁定机制提供高稳定性。
手柄锁系统
功能可提供无工具连接的手柄锁。
确保快速安装，减少现场劳动时间。
通常用于速度为优先级的较小的LED墙设置。

材料和设计具有
铝合金结构： 梯子堆叠式桁架通常由高强度铝合金制成，可确保耐用性，轻质性能和耐腐蚀性。
模块化长度设计： 不同的制造商提供标准的模块化长度，可轻松自定义和可扩展性，以实现各个阶段的尺寸。

梯子堆叠桁架的结构成分
主支撑结构
梯子堆叠桁架是LED墙的主要背支撑架。
它保持屏幕稳定性，防止小费或错位。
可调节的后支架
这些加固支架可调节以适应不同的LED墙高度和角度。
它们有助于将LED屏幕直接从地面上保持，从而确保正确对齐。

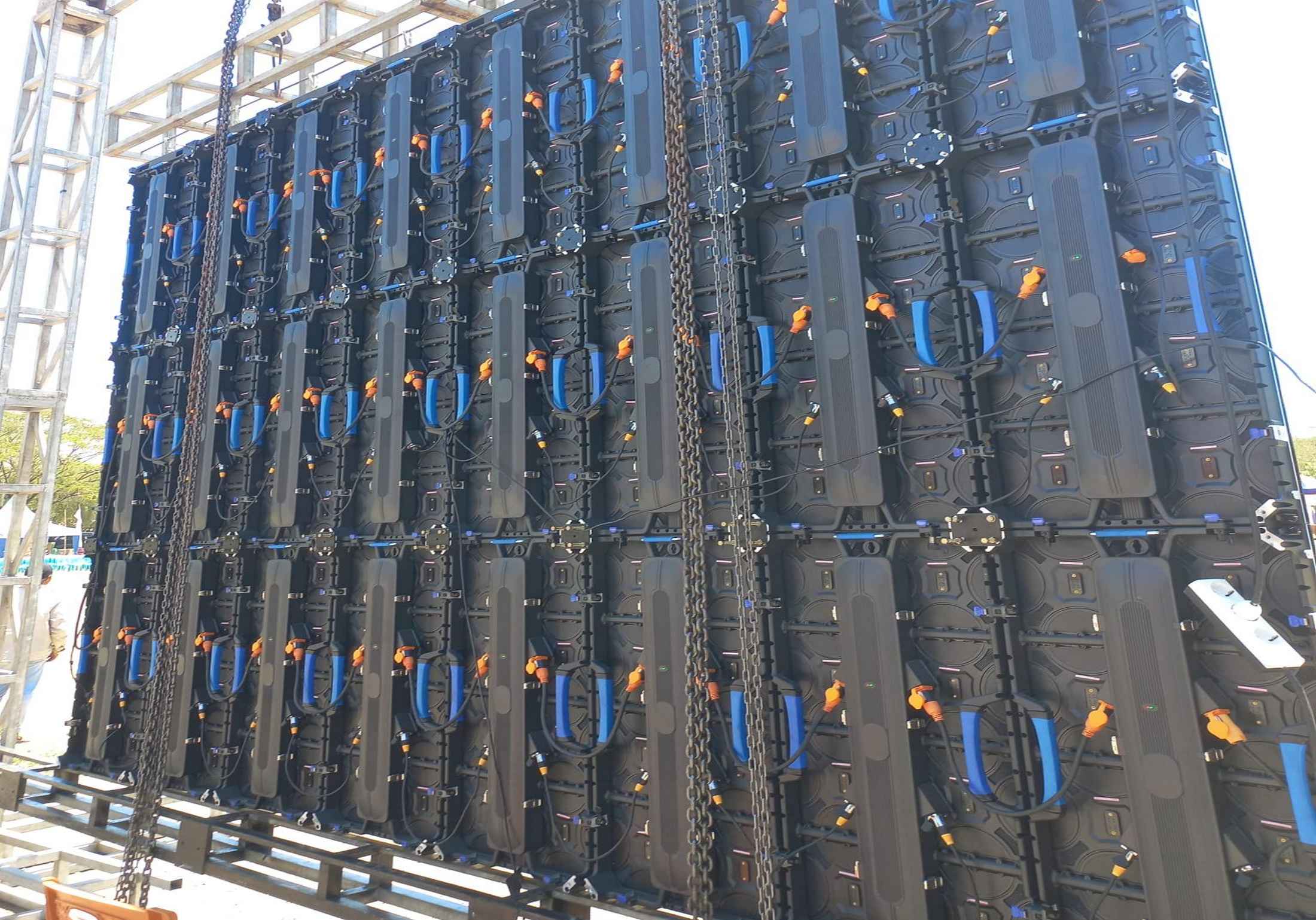

钢（或铝制）底架底架
对于平衡LED壁的重量至关重要。
钢基提供了更高的负载能力，而铝底座则具有轻巧的优势。
用于平整接地梁的接地梁
有助于平整LED面板的底部行。
它确保了完全排列的基座，从而降低了LED模块的压力。

LED梯子堆叠桁架的应用：
音乐会和现场活动 确保大型LED显示器的稳定背部结构。
贸易展览和展览： 提供模块化和便携式LED支持系统。
户外广告与体育赛事： 为户外LED屏幕提供防风雨解决方案。
公司和戏剧制作： 支持具有快速设置功能的高质量视觉演示。

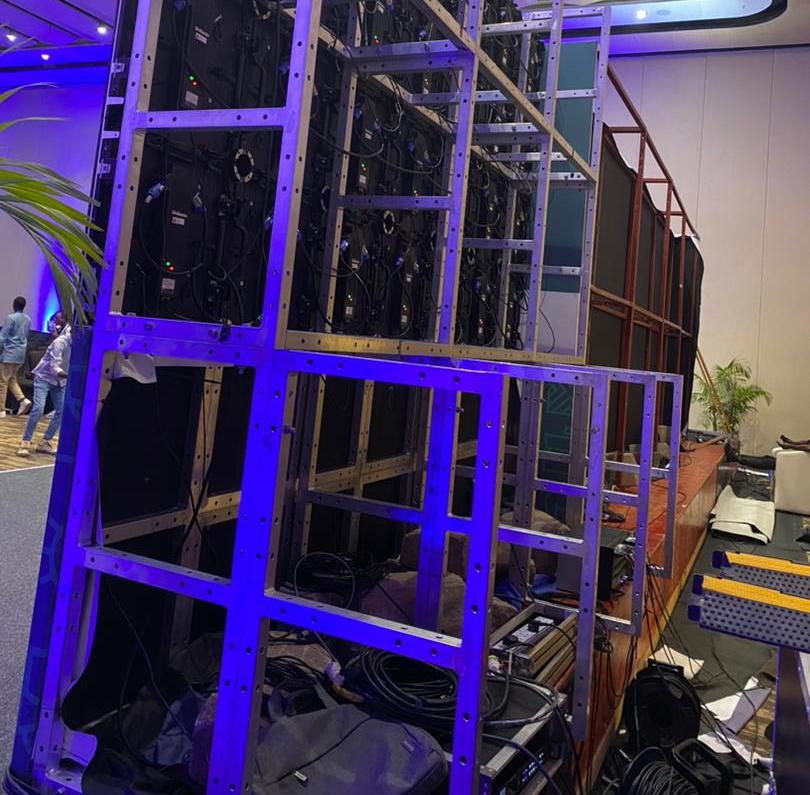

LED 框架地面堆叠桁架

LED框架堆叠桁架对于在各种活动、展览和表演中支撑LED墙至关重要。这些桁架提供了灵活且稳定的背部支撑结构，旨在适应不同的舞台设置。这些桁架由高强度铝合金制成，确保耐用、轻质且易于安装。

LED框架堆叠桁架的类型

LED框架堆叠桁架主要分为五类，每一类都针对特定的支撑功能而设计：

独立背部支撑桁架柱
独立的支柱结构提供垂直稳定性。
非常适合中小型 LED 墙。

“日”字型靠背支撑架
矩形H型框架结构，确保重量分布均匀。
适用于中型到大型 LED 墙设置。

“田”形背部支撑框架
网格状框架结构，提供额外的加固和稳定性。
最适合大型 LED 墙壁安装。

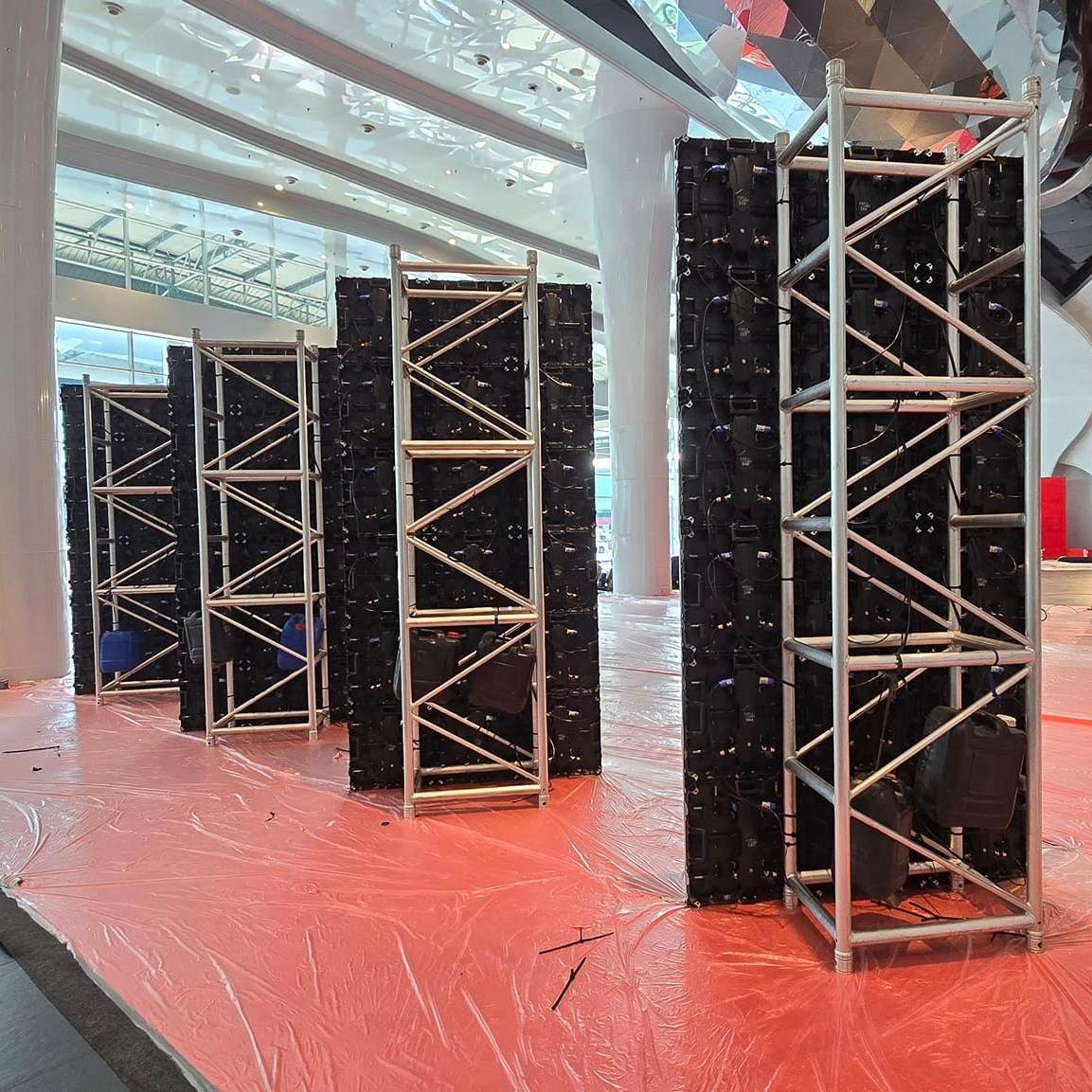

方形底座桁架系统
采用方形底座框架提供额外支撑。
有助于平衡 LED 墙的重量。

方柱桁架堆叠系统
利用堆叠的方形桁架形成多层支撑系统。
非常适合需要额外稳定性的高且宽的 LED 墙。

LED框架堆叠桁架的应用

音乐会与现场活动：为大型LED屏幕提供坚固的支持。
贸易展览和展览：确保安全且专业的LED展示设置。
户外广告与体育赛事：提供抗气和耐用的解决方案。
公司和戏剧作品：通过快速安装支持高质量的视觉演示。

LED框架堆叠桁架是现代LED屏幕安装的多功能组件。这些桁架具有不同的结构设计，例如独立支柱，“日”和“田”形框架，方形底座和方柱堆叠系统，可确保稳定性，灵活性和安全性。选择正确的堆叠桁架系统取决于事件需求，LED墙尺寸以及实现无缝且安全的LED显示设置的负载能力

LED框架堆叠桁架的结构成分

1。主要支撑结构， 为LED墙提供了主要框架。确保稳定性和体重分布。

2。可调节的后括号， 允许自定义LED墙角和高度。帮助将LED墙直接从地面上抬起。

3。钢（或铝制）底架， 充当平衡LED屏幕的配重系统。钢基提供了更高的负载能力，而铝底座可确保轻巧的柔韧性。

4。用于平整的接地梁， 确保底部LED面板的稳定甚至底座。防止不符合和不均匀的重量分布。

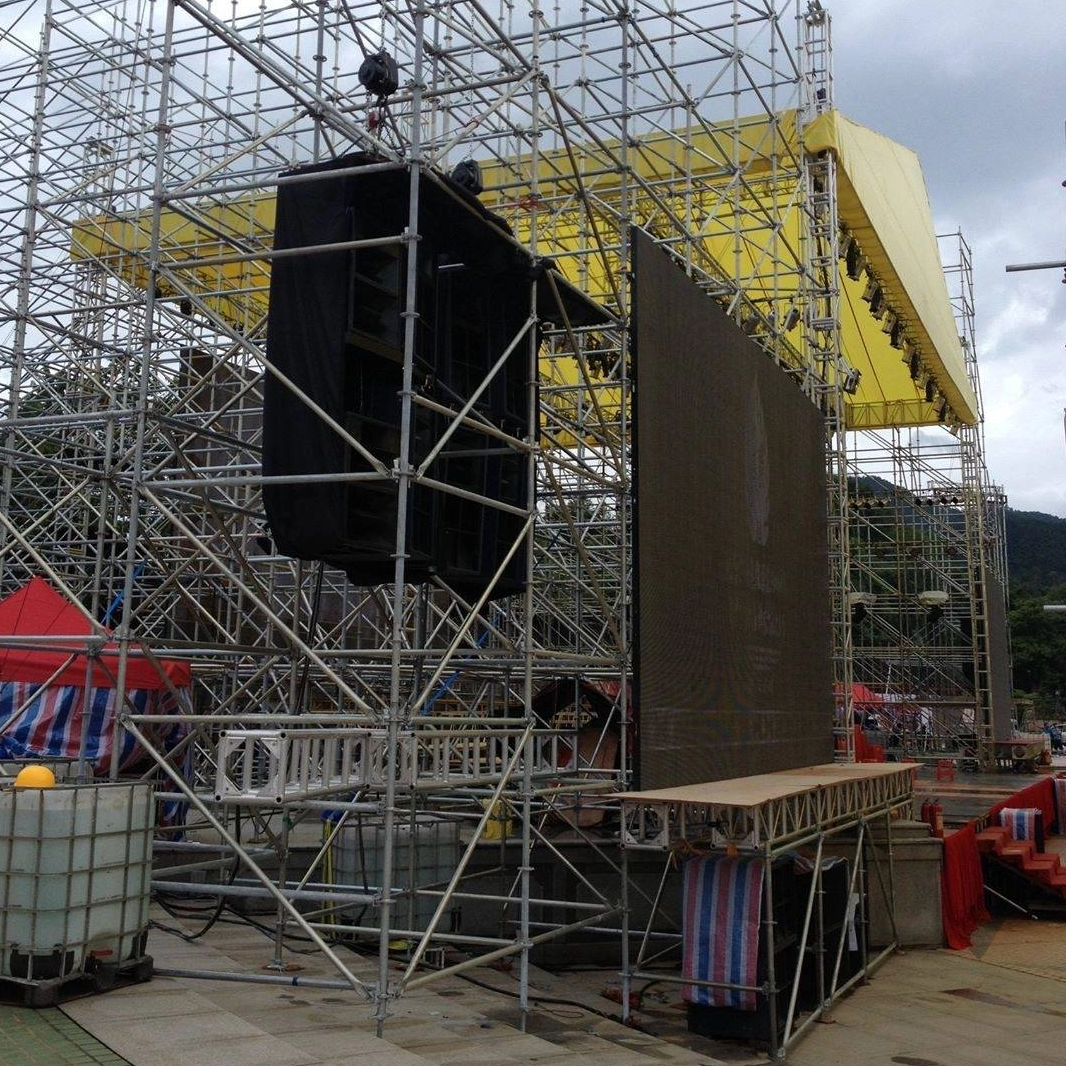

Led Layher 地面堆叠桁架

LED Layher堆叠桁架对于支持大型音乐会和活动中的LED屏幕至关重要。与传统的堆叠系统不同，该方法利用层桁架系统与补充组件相结合，形成稳定且安全的结构。这些系统之间的主要区别在于基本材料，这决定了结构稳定性和安装方法。

LED外行堆叠桁架的类型

LED Layher堆叠桁架主要属于四类，每种都符合特定的负载和安装要求：

This area can be fully edited and gives you the opportunity to introduce yourself, your website, your products or your services. This area can be fully edited and gives you the opportunity to introduce yourself, your website, your products or your services.

1。平方直钢管底座，
使用方形钢管构建，提供高耐用性和负载能力。
需要LED屏幕支架来支持和保护屏幕。
固定和半永久安装的理想选择。
2。钢托盘底座系统
具有带有托盘顶部的凸结构，可容纳LED屏幕。
在不平坦的表面上提供更大的重量分布和稳定性。
通常用于大型室外音乐会和活动。
3. Layher阶段系统
将LED屏幕堆叠系统与性能阶段直接集成在一起。
简化设置和拆卸，使其适合临时安装。
最适合音乐会，节日和大型作品。
4。临时基础系统
使用与钢托盘底座相同的设计，但用替代材料代替了托盘。
常见的材料包括胶合板，铝制方形桁架和其他轻量级结构。
专为快速组装和易于运输而设计。

LED外行堆叠桁架
1的结构成分1。主要支撑框架
为LED壁结构提供了稳定的主链。
确保对风和外力的负载分布和抵抗力。
2。可调节的支架和紧固件
允许自定义LED面板高度和角度。
增强结构完整性和屏幕比对。
3。重型基础框架
是体重平衡和稳定性的基础。
材料因钢，铝和基于胶合板的系统而异。
4.锁定地面梁
有助于平整LED墙结构并防止未对准。
确保安全甚至底面板对齐。

LED Layher堆叠桁架音乐会和音乐节的应用

：提供强大而可扩展的LED墙壁支撑。
体育与户外活动： 确保安全耐天的LED显示设置。
贸易展览和展览：为LED屏幕安装提供灵活的模块化解决方案。
公司和戏剧制作：支持具有可靠结构完整性的高质量演示。

LED移动桁架

LED移动桁架是一种便携式LED支撑系统，专为快速安装、轻松运输和灵活定位而设计。它通常将桁架框架与轮子、折叠结构或紧凑的底座系统集成在一起，允许LED屏幕在现场快速移动和重新定位。

它适用于：

* 中小型活动
* 企业演示
* 展位
* 室内舞台设置
* 临时 LED 显示系统
* 租赁和巡演应用

与固定式LED地面支撑系统相比，移动桁架结构更注重便利性、移动性和安装效率，而不是最大负载能力或大跨度性能。

对于轻型和模块化选项，您可以组合 LED 舞台桁架, 龙门桁架和紧凑型标准插口桁架的系统.

这些移动系统组合了轮式固定屏幕的车轮LED套件和结构框架，用于悬挂LED屏幕，这些移动系统组合了轮式底座和模块化框架，以使跨场地快速重新定位。集成的曲柄支架或可调节的腿确保在运输或实时使用过程中稳定性和高度定制。
关键字：滚动的LED桁架，带轮子的LED桁架，LED曲柄支架，便携式LED桁架。

LED移动桁架经过精心安装，为动态活动设置和实时生产提供了高度适应性的解决方案。这些系统集成了轮式底座和模块化框架，从而可以跨场所快速重新定位，同时保持稳定性和易用性。 LED移动桁架

1。WheeledLED套件
的功能，
设计用于快速移动性，可在场地内平稳运输。
车轮具有锁定机制，以确保固定时稳定性。
2。悬挂LED屏幕的结构框架
设计，用于支持各种LED屏幕尺寸和重量。
由耐用的铝合金或钢制成，以平衡强度和便携性。
3。集成的曲柄支架和可调节的腿
高度定制可实现最佳的LED屏幕定位。
在运输和实时使用过程中提供稳定性。

Play video

This area can be fully edited and gives you the opportunity to introduce yourself, your website.

This area can be fully edited and gives you the opportunity to introduce yourself, your website.

This area can be fully edited and gives you the opportunity to introduce yourself, your website.

LED移动桁架的结构组件
1。模块化支持框架
可以轻松组装和拆卸，从而使运输效率更高。
设计用于与不同的LED显示配置兼容。 2。
配备重型脚轮的
轮式基本系统，可平稳运动。
锁定车轮可防止操作过程中意外转移。
3。可调节的机制
使用曲柄或液压升降机进行精确的高度调节。
确保最佳的可见性和观众参与。
4。快速连接紧固件
可以快速设置和拆卸，从而减少了劳动时间。
通过确保桁架连接来增强结构完整性。

LED移动桁架的应用：
音乐会和旅游活动启用性能区域之间的快速屏幕移动。
公司会议和展览：促进数字显示的无缝重新配置。
体育赛事和户外广告：为实时观众参与提供灵活的定位。
临时安装和路演：确保在各个位置进行快速部署。

LED移动桁架系统为需要频繁重新定位的LED屏幕安装提供了一种多功能和高效的解决方案。借助轮式基础，模块化框架和可调节的支撑，该系统可以增强跨不同事件的移动性，稳定性和易用性。选择合适的移动桁架设置取决于场地要求，LED显示尺寸和运输物流，以确保任何活动的无缝且适应性的体验。

如何选择合适的 LED 舞台桁架

正确的 LED 桁架结构取决于五个主要因素。

LED屏尺寸及重量

第一个问题不是“哪种桁架好看”，而是“LED屏给结构增加了多少负载？”

您需要确认：

* LED屏宽
* LED屏高
* LED箱体重量
* 屏总重
* 悬挂方式或地面堆放方式
* 额外照明或音箱负载

有关结构载荷原理，请参阅模块化舞台系统的载荷分析和活动铝桁架系统的最大载荷能力是多少？.

室内或室外使用

户外LED桁架系统需要更多考虑：

* 风载
* 镇流器
* 锚固
* 地面条件
* 防雨
* 塔架稳定性
* 屏幕作为风面

对于户外活动，我们通常建议采用比简单的室内 LED 显示屏框架更坚固的结构。您可以阅读如何为户外活动选择铝桁架.

地面支撑或悬挂系统

项目情况	推荐系统
没有经过认证的天花板吊装点	LED地面支撑桁架
具有经过认证的吊装点的室内场地	LED悬挂桁架
大型户外LED墙	地面支撑或层支撑
巡回演唱会	模块化桁架塔系统
展览摊位	龙门桁架或展示桁架
品牌活动背景	轻质LED桁架
