1270x900mm 宽 5 通道电缆保护坡道，带铰链盖，适用于轮椅和人行横道

产品信息

产品描述

这种宽电缆保护坡道专为临时活动环境而设计，在这些环境中，电缆必须穿过行人、设备推车或轮椅使用者使用的区域。

与传统的窄电缆保护器不同，整体斜坡宽度约为：

900 毫米/35.4 英寸

而总高度仍约为：

60 毫米/2.36 英寸

两侧较宽的倾斜方式在受保护的电缆区域上形成了更加平缓的过渡。

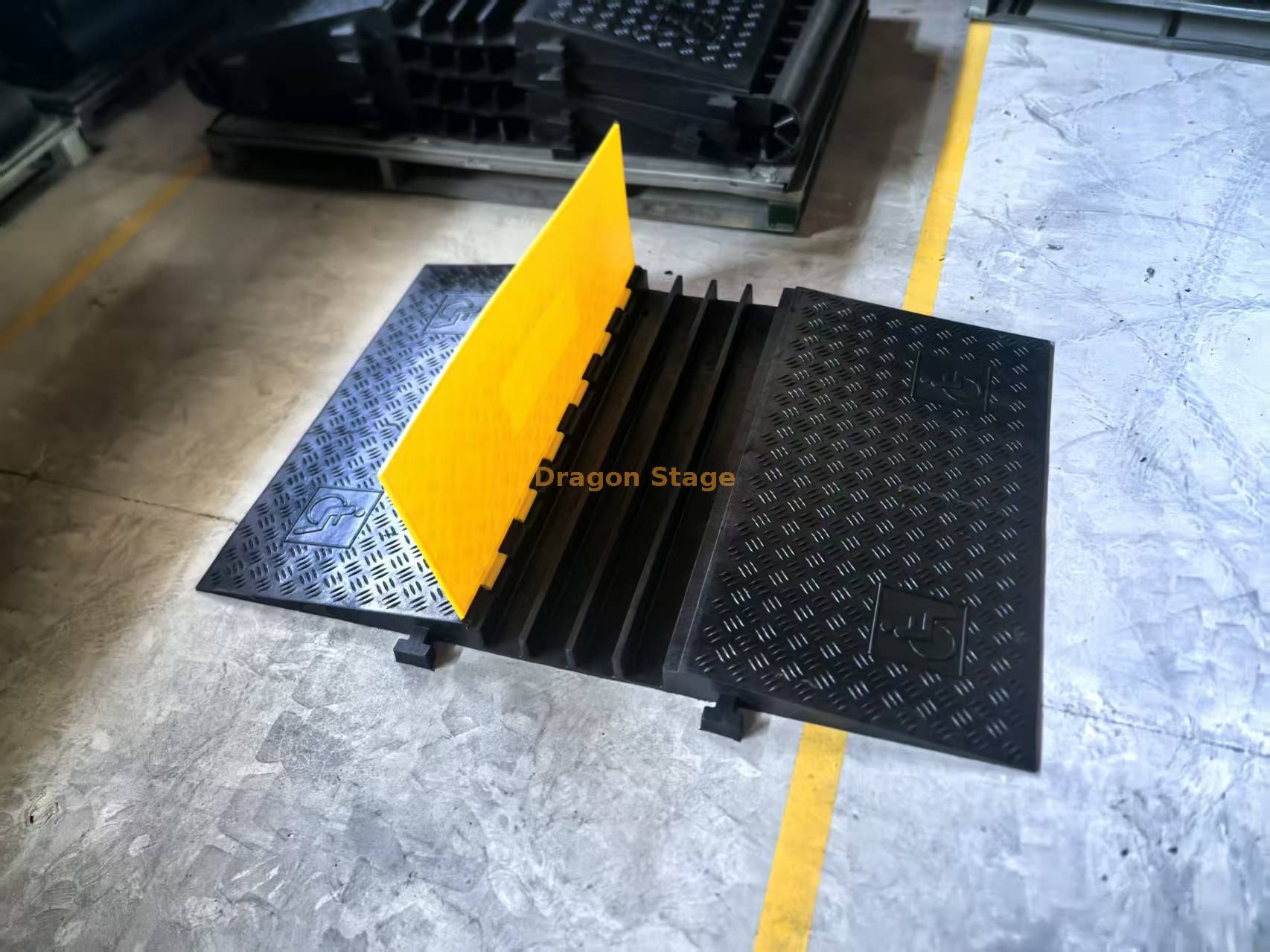

铰接的黄色盖可通往中央电缆通道，因此无需抬起整个坡道即可安装或拆卸电缆。

宽坡道设计，更轻松穿越

该产品与标准紧凑型电缆保护器的主要区别在于其引道坡道的宽度。

所示配置大约提供：

505 毫米/19.88 英寸侧坡道区域

在中央电缆部分的每一侧。

这使得从地板到保护器顶部的过渡更长。

它在以下人员可能使用交叉路线的区域非常有用：

• 行人

• 轮椅使用者

• 设备推车

• 航空箱

• 手推车

• 活动工作人员

除非有所需的认证或尺寸验证，否则产品不应被视为符合任何特定的无障碍法规。

5 个有线频道

中央部分提供多条受保护的电缆路线。

每个通道的指定值约为：

46毫米宽×46毫米高

或者：

1.81 × 1.81 英寸

这使得该产品适合通过同一交叉点组织多条电缆。

典型的电缆类型可能包括：

• 电源线

• 扬声器电缆

• 音频多芯电缆

• 网络电缆

• 信号电缆

• 照明控制电缆

• 临时事件接线

购买前，客户应检查电缆的外径和数量，而不能仅依赖通道数。

铰接式黄色电缆盖

黄色中央盖可以打开以访问有线频道。

这使得安装更加实用，因为电缆可以从上方放入通道中。

电缆定位后，可以关闭盖子以形成更连续的交叉表面。

对比鲜明的黄色还使电缆保护区在活动环境中更容易看到。

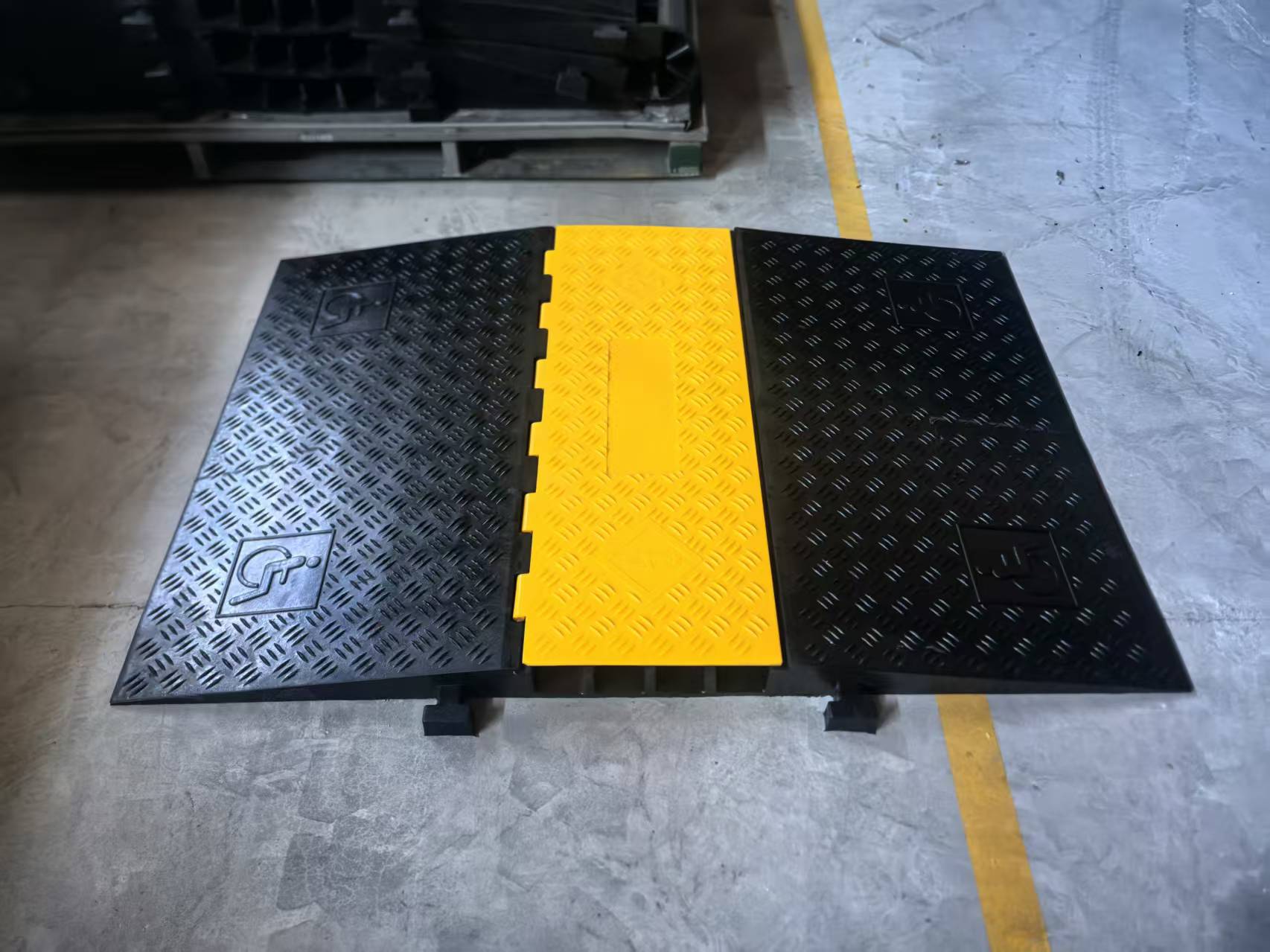

带纹理的步行表面

黑色坡道部分采用凸起的胎面花纹。

与完全光滑的面板相比，这提供了额外的表面纹理。

在关闭位置的黄色中央盖上可以看到相同的胎面花纹。

对于活动使用，安装前仍应检查实际表面状况，特别是地板可能变湿、灰尘或污染的地方。

60mm 低轮廓

总高度约为：

60 毫米/2.36 英寸

与较高的传统电缆保护器相比，较低轮廓的十字路口更容易融入人行路线。

然而，在规划路线时仍应考虑 60mm 高度：

• 轮椅

• 小脚轮

• 生产车

• 道路案例

• 其他轮式设备

车轮尺寸、设备总重量和接近方向都会影响物品穿过坡道的容易程度。

典型应用

• 音乐会电缆交叉口

• 展厅

• 会议场地

• 婚礼活动

• 企业活动

• 临时 AV 安装

• 室内演出场地

• 步行路线

• 轮椅通道路线

• 设备车道口

• 临时配电

• 音频和灯光电缆管理

什么时候应该选择这个宽版？

当十字路口是活跃的人行路线的一部分并且传统的狭窄电缆坡道会造成过于突然的过渡时，请选择这种类型的电缆保护器。

它在以下情况下特别有用：

• 轮椅使用者可能会穿过电缆路线

• 小型设备推车需要通过

• 该路线是活动工作人员经常使用的路线

• 优选更宽且更平缓的坡道表面

• 多根电缆需要通过一个受保护的交叉口

对于仅使用电缆和偶尔人流的区域，较小的标准电缆保护器可能占用较少的地板空间并且更易于运输。

这种区别很重要，因为更宽的版本并不自动成为每个事件的最佳选择。

如何检查电缆是否合适

订购前，请检查：

1. 电缆外径

2. 电缆数量

3. 多根电缆是否共用一个通道

4. 连接器尺寸

5. 所需的交叉宽度

6. 手推车或轮椅是否会穿过坡道

电缆本身可以安装在 46×46mm 通道内，而大型连接器则不能。

如果电缆有大插头或固定连接器，还应检查其尺寸。

主要特点

• 外形尺寸 1270×900×60mm

• 大约。 50 × 35.4 × 2.36 英寸

• 5 通道电缆布线配置

• 每个通道约 46×46毫米

• 宽阔的人行横道表面

• 加长侧坡道

• 铰接式黄色电缆盖

• 高可见度的黑色/黄色外观

• 带纹理的步行表面

• 便携式临时活动设计

• 适用于多种活动电缆类型

• 在手推车或轮椅使用者可能穿过的地方很有用

重要产品说明

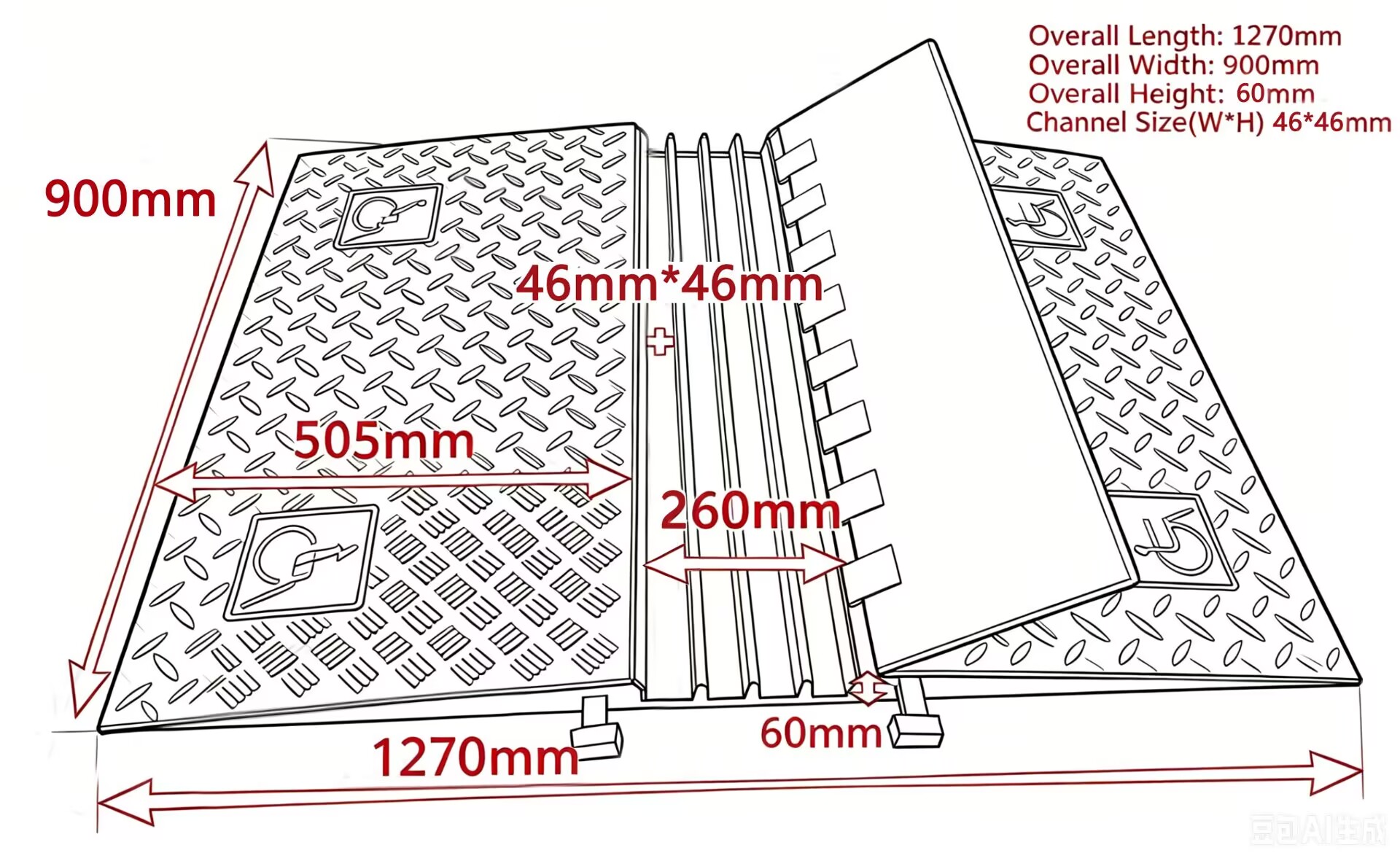

提供的图纸和照片证实：

• 外形尺寸

• 整体高度60mm

• 46×46mm通道尺寸

• 约 260mm 中心电缆部分

• 侧坡道尺寸约 505mm

• 黄色铰链盖

• 有纹理的黑色坡道部分

• 轮椅使用标记

所提供的信息并未 证实 ：

• 精确的材料成分

• 产品重量

• 经验证的负载能力

• 车辆轴荷额定值

• 火灾分类

• 防滑认证

• 无障碍标准合规性

• 电气绝缘等级

在获得相应的制造商或测试数据之前，不应添加这些规格。

常问问题

该电缆保护坡道的整体尺寸是多少？

坡道尺寸约为 1270 毫米长 × 900 毫米宽 × 60 毫米高，或约 50 × 35.4 × 2.36 英寸.

每个有线频道有多大？

每个通道约为 46 × 46 毫米，或 1.81 × 1.81 英寸.

有多少个有线频道？

所示配置使用五个有线频道。

为什么这个斜坡比普通的电缆保护器更宽？

更宽的侧坡道创造了更平缓的交叉表面。当行人、轮椅或合适的设备车需要穿过受保护的电缆路线时，这非常有用。

轮椅使用者可以穿过这个电缆坡道吗？

该产品设计有宽阔的侧坡道和轮椅标记，可用于轮椅交叉布局。但是，尚未提供具体的可访问性认证，因此不应宣传其符合特定标准。

黄色部分打开了吗？

是的。黄色中心部分是一个铰接盖，可通往电缆通道。

里面可以放置什么电缆？

当电源、音频、扬声器、网络、照明控制和其他临时事件电缆的尺寸适合可用通道时，它们可能是合适的。

我可以在一个通道中放置多根电缆吗？

可能，具体取决于它们的外径。组合电缆尺寸应保持适合 46×46mm 通道。

公路箱或手推车可以通过吗？

宽坡道几何形状使其比陡峭狭窄的保护器更适合轮式设备，但应考虑脚轮尺寸、设备重量和产品经验证的负载能力。

汽车或叉车可以驶过吗？

当前产品信息中未提供车辆额定载荷。在获得经过验证的负载规格之前，请勿针对车辆或叉车交通进行广告。

该产品适合户外活动吗？

它可用于临时事件电缆管理应用，但应针对预期安装确认实际材料、环境条件和表面条件。

坡道尺寸或通道配置可以定制吗？

可以根据所需的电缆尺寸和交叉应用讨论不同的电缆管理配置。

为什么选择这款电缆保护坡道

电缆保护器的作用不仅仅是隐藏电缆。

正确的产品需要匹配：

• 电缆尺寸

• 电缆数量

• 穿越交通

• 可用占地面积

• 轮式设备

• 步行路线

当十字路口本身需要比传统的窄电缆坡道更容易通过时，这种宽版本特别有用。

索取报价

如需报价，请提供：

• 所需数量

• 电缆类型

• 最大电缆外径

• 电缆数量

• 行人、轮椅或手推车使用

• 室内或室外应用

• 交货目的地

然后可以确认适当的电缆保护配置。
