32x24x18米大型环锁脚手架屋顶桁架结构适用于户外活动

包装重量：74660kg

包装体积：128cbm

包装重量：3740kg

包装体积：68cbm

包装重量：1850kg

包装量：3CBM

产品信息

产品描述

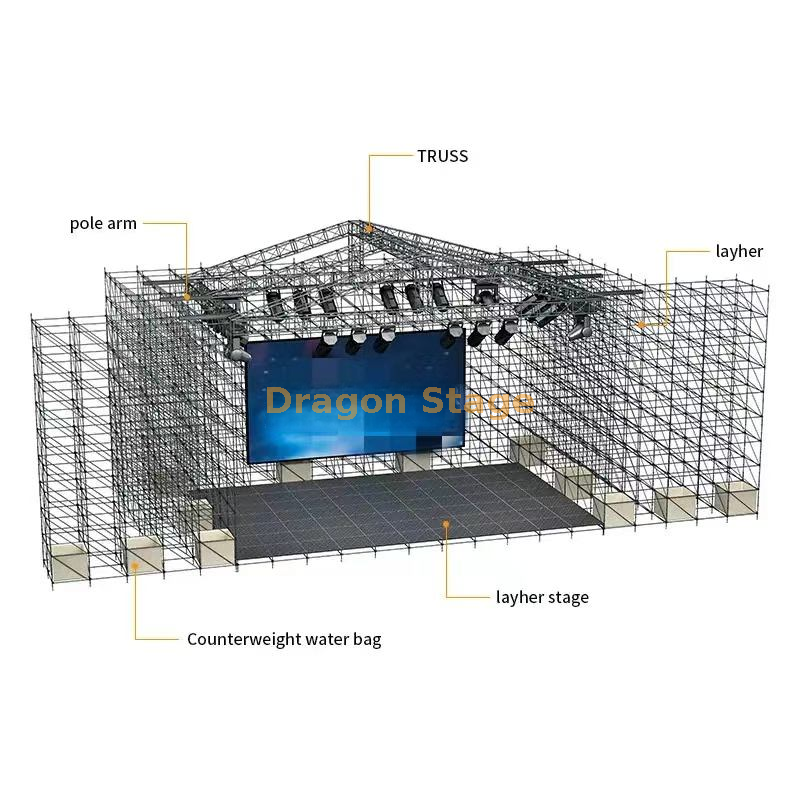

DragonStage 32x24x18m 大型环锁脚手架屋顶桁架结构专为传统四塔屋顶无法满足的大型临时活动项目而设计。

该系统结合了两个不同的结构系列：

模块化环形脚手架

大型脚手架框架在活动区域​​周围形成支撑结构。

重型铝屋顶桁架

大型铝制桁架构件形成中央活动空间上方的倾斜屋顶结构。

这种混合配置可以创建比仅由独立塔支撑的传统便携式音乐会屋顶更大的临时活动围护结构。

相关模块化支撑系统，参见 环形结构系统.

主要尺寸

该结构基于名义上的：

32m宽×24m长×18m高

大约：

105 英尺 × 79 英尺 × 59 英尺

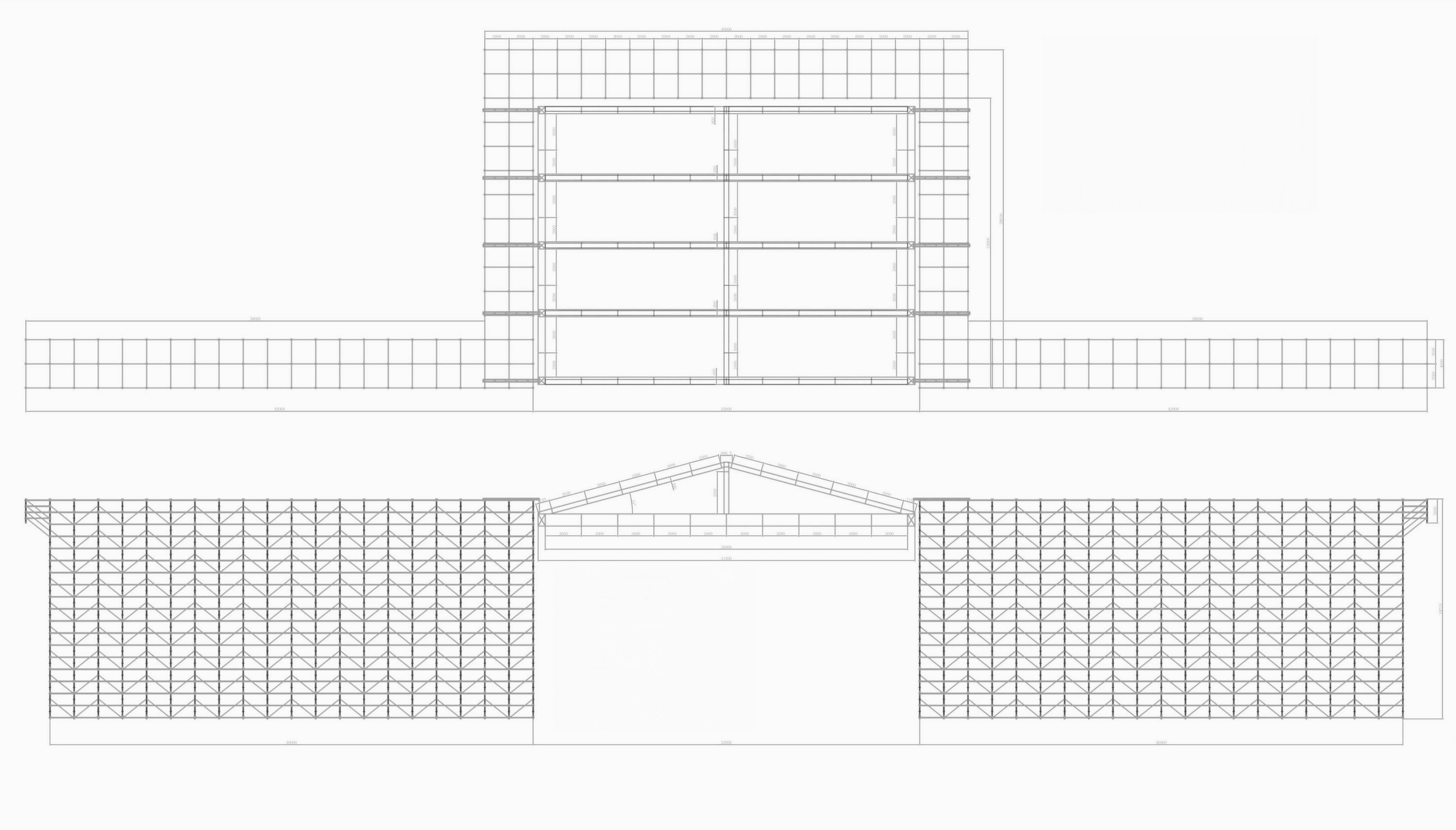

技术图纸还显示总高度约为：

18.21m / 59.7ft

图中还出现了一些附加的内部和外部尺寸。

这些尺寸涉及不同的脚手架区域、屋顶几何形状和结构参考线，因此不应将它们全部解释为一个整体占地面积。

最终的外部尺寸和内部净空间应根据批准的工程图纸进行确认。

大型环形脚手架支撑结构

支撑结构采用密集的模块化Ringlock系统。

该框架是由重复的：

• 垂直标准

• 卧式账本

• 对角大括号

• 基础首发

• 可调节底座

• 交叉支持成员

• 其他脚手架连接部件

Ringlock系统创建了一个分布式结构网格，而不是仅依赖于少量孤立的支撑塔。

这是该产品的决定性特征之一。

重型铝主屋顶桁架

中央屋顶结构采用为主体结构框架设计的大型铝桁架构件。

桁架布置包括：

• 大型水平主梁

• 屋顶支撑梁

• 自定义连接部分

• 屋顶过渡构件

• 二级屋架

生产图纸中显示的一些主要桁架部分需要定制的焊接连接板。

这意味着该系统并非仅由标准库存桁架件组装而成。

选定的结构构件是专门针对项目几何形状制造的。

15°斜屋顶设计

屋顶采用 15°倾斜的几何形状.

桁架构件没有使用完全平坦的屋顶，而是朝中心山脊升高。

屋顶配置包括：

• 斜屋顶桁架构件

• 下屋顶连接器

• 上屋顶连接器

• 中央脊连接器

• 次要屋顶构件

• 屋顶张拉组件

• 屋顶雨棚

这种几何形状创建了图中所示的特有的大跨度倾斜外观。

对于其他活动屋顶配置，请参阅 屋顶桁架.

大约。 1,175平方米屋顶雨棚

所提供的技术图纸大约指定：

1,175平方米的屋顶雨棚材料

对于图示的配置。

顶篷安装在铝制屋顶桁架框架上，并与屋顶张紧装置配合使用。

当前图纸未指定完整的顶篷材料规格，包括：

• 面料重量

• 防火性能分类

• 确切的材料类型

• 颜色

• 防水等级

• 连接间距

• 风压性能

这些细节应根据最终项目要求进行确认。

扩展脚手架支撑区

该图的一个显着特征是大型脚手架结构延伸到中央屋顶区域之外。

这些不仅仅是小型支腿塔。

它们形成了与整个结构系统相连的大量模块化脚手架区域。

扩展脚手架区域使用相同的通用 Ringlock 逻辑：

• 垂直成员

• 横向构件

• 对角支撑

• 可调节底座

• 重复的模块化托架

它们的确切功能用途应从项目需求中确认。

除非该申请得到明确确认，否则不应将它们自动描述为看台、后台平台、LED 结构或技术平台。

为什么将环形脚手架与铝桁架结合使用？

对于这种规模的临时结构，支撑和屋顶要求与标准的小型音乐会舞台不同。

Ringlock系统提供了一个大型的模块化支撑框架。

铝制桁架形成活动区域上方的屋顶几何形状。

这种组合允许两种结构系统执行它们最适合的工作。

模块化脚手架提供：

• 重复的结构海湾

• 分布式支持

• 可调整布局

• 结构占地面积大

• 可更换的模块化组件

铝制屋顶桁架提供：

• 大跨度屋顶几何形状

• 定制屋顶连接

• 轻质模块化屋顶部分

• 可运输的结构构件

有关此逻辑的更广泛解释，请参阅 舞台、桁架和脚手架的模块化系统逻辑.

专为大型活动项目而设计

这种结构适用于活动规模明显大于传统便携式舞台的项目。

典型应用可能包括：

• 体育场仪式

• 大型节日

• 主要文艺演出

• 开幕式和闭幕式

• 大型户外娱乐表演

• 政府或市政活动

• 大型临时活动场地

• 节日制作结构

• 体育场规模的临时屋顶装置

确切的配置应根据项目要求制定，而不是仅从标称尺寸中选择。

模块化结构

虽然完成的结构非常大，但它是由模块化组件组装而成。

这使得结构可以分为可移动的部分：

• 制造业

• 集装箱装载

• 船运

• 现场处理

• 安装

• 贮存

• 更换个别组件

应根据批准的图纸和详细的组件计划提供完整的项目。

然后，生产 BOM 可以从公共产品页面单独识别最终数量。

安装规划

这种规模的结构需要有计划的安装顺序。

安装规划应考虑：

• 场地准备

• 脚手架网格布局

• 垂直脚手架组装

• 对角支撑序列

• 屋架预装

• 定制连接器定位

• 屋顶提升方法

• 雨棚安装

• 张紧顺序

• 安装期间的临时稳定性

• 最终结构检查

有关一般模块化安装原则，请参阅 模块化舞台、桁架和脚手架系统的安装方法.

主要特点

• 标称 32×24×18m 结构

• 大约。 总高度18.21m

• 大型模块化环形脚手架框架

• 重型铝制主屋架

• 斜屋顶配置

• 15°屋顶角度

• 定制屋顶连接器

• 定制主桁架截面

• 大型延伸脚手架支撑区

• 大约。 1,175平方米屋顶雨棚

• 顶板张拉布置

• 模块化运输和安装概念

• 适用于大型临时活动项目

• 可定制生产

重要工程说明

所提供的图纸提供了结构布局和制造部件计划。

它本身并不为以下方面建立经过验证的项目特定值：

• 屋顶允许荷载

• 悬挂照明负载

• 抗风能力

• 镇流器要求

• 基金会反应

• 锚固力

• 地面承载力

• 脚手架工作荷载

• 项目特定的安全系数

• 当地监管部门批准

这些值取决于实际安装位​​置、设备负载、屋顶覆盖物、地面条件和最终结构计算。

有关此边界的更多信息，请参阅 安全标准和工程约束.

常问问题

该结构的标称尺寸是多少？

主体结构约为 32m宽×24m长×18m高，总高度约为18.21m。

使用什么类型的支持系统？

主要支撑框架采用模块化Ringlock脚手架。

使用什么类型的屋顶结构？

屋顶由重型铝桁架组件与辅助屋顶构件和定制连接器结合而成。

屋顶角度是多少？

提供的图纸显示了 15° 斜屋顶.

屋顶雨棚有多大？

当前图纸指定了约 1,175 平方米的屋顶雨棚材料.

为什么中央屋顶外有大面积的脚手架区域？

该图显示了主屋顶结构周围延伸的脚手架支撑区域。它们的具体项目功能应从最终设计中确认。

这是标准的四塔音乐会屋顶吗？

不会。它使用更大的分布式 Ringlock 脚手架结构，而不是仅依赖四个独立的支撑塔。

可以安装灯光、LED 屏幕或音响设备吗？

设备可以合并到最终的赛事配置中，但重量、位置、连接方法和产生的结构载荷必须在安装前确认。

这种结构可以在室外使用吗？

它适用于临时活动应用，但户外使用需要对风、地面条件、锚固、屋顶荷载和其他环境因素进行特定项目的验证。

尺寸可以定制吗？

是的。可以讨论不同的尺寸，但改变整体尺寸会影响脚手架布局、屋顶桁架几何形状、顶篷尺寸和工程要求。

DragonStage可以只提供桁架还是只提供脚手架？

可根据项目单独供货。最终范围应在报价时确认。

报价时需要什么信息？

请提供所需的总体尺寸、场地位置、预期用途、设备负载、顶篷要求、地面条件和适用的项目要求。

为什么选择龙腾舞台

DragonStage 生产铝制活动桁架和模块化 Ringlock 结构系统。

对于这种规模的项目，能够协调两个系统非常重要。

脚手架结构、铝制屋顶桁架、定制连接器和屋顶雨篷需要作为一个完整的项目包工作，而不是作为不相关的组件购买。

公共产品页面展示了整个系统。

然后可以在报价和生产确认期间提供详细的组件数量和制造 BOM。

索取报价

如需报价，请提供：

• 所需屋顶宽度和长度

• 所需总高度

• 项目地点

• 室内或室外使用

• 事件类型

• 灯光、LED 和音响设备要求

• 设备重量和位置

• 屋顶雨棚要求

• 地面和基础信息

• 安装周期

• 工程要求

• 交货目的地

然后 DragonStage 可以准备适当的结构配置和制造建议。
