15x10x8m 铝制弧形屋顶桁架系统，带双 2m 侧翼，适用于音乐会舞台

包装重量：2250kg

包装量：18CBM

产品信息

尺寸是所提供 BOM 中的标称组件和系统名称。最终的外部尺寸、屋顶高度、支撑位置和侧翼投影应从装配图中确认。

产品描述

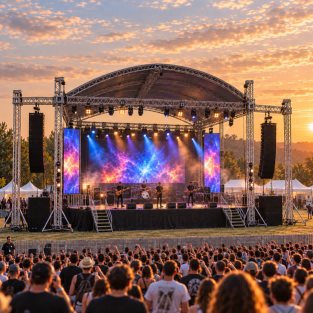

DragonStage 15×10×8m 弧形屋顶桁架系统专为临时音乐会和节日舞台而设计，需要带顶棚的架空桁架框架和额外的侧翼结构。

主要结构配置由四个支撑塔与水平框架桁架、弧形屋顶构件和横向桁架组件组成。

另外两座塔楼位于主屋顶结构之外，并通过侧翼梁连接。

由此产生的系统由三个功能组件组组成：

1. 主15×10m桁架及支撑塔

2. 弧形屋顶桁架和 PVC 雨篷

3. 两个额外的侧翼桁架组件

模块化插口连接系统允许将各个桁架部分和塔组件分开，以便运输、存储和重复使用。

对于其他屋顶配置，请探索 屋顶桁架系统.

主15×10m桁架

主框架采用 CS389×389mm铝制方形插口桁架，主管50mm，壁厚3mm。

已发布的组件列表包括：

3m 前部提供了两根 15m 梁的所列标称长度。

对于两个 10m 边梁，列出的 3m 和 1m 截面组合对应于标称梁长度。

这种模块化布置允许主框架由标准桁架部分组装而成，而不是一个永久制造的结构。

四个主要支撑塔

主屋顶框架由四个塔组件支撑。

每座塔均采用CS289×289mm铝制插口桁架，并配有吊装和支撑组件。

主塔桁架组件

套筒块、顶部部分、提升机、铰链部分、底座和支腿构成所列的塔式系统组件包。

2吨数字标识了BA05葫芦的标称规格。它并不代表允许的屋顶荷载或整个塔组件的容量。

有关其他塔组件，请参阅 典型塔组件.

弧形屋架结构

上部屋顶采用弧形布置，而不是平坦的矩形屋顶。

弧形屋顶结构包括拱形桁架、梯形桁架、横向顶梁和相关连接部件。

提供的 BOM 标识：

保留原始 BOM 中的 17m 名称。

所列出的 3m 和 2m 部分本身并不意味着每个拱形或梯形桁架运行的总长度为 17m。在最终确定零部件清单之前，应根据制造图纸确认缺失的 0.5m 数量和最终组装长度。

对于其他弧形屋顶配置，请参阅 典型曲线屋顶桁架系统.

屋顶连接器、夹具和 PVC 顶篷

弧形屋顶包括额外的连接部件和屋顶覆盖物。

原始 BOM 还包含 PVC 顶篷规格旁边的值 304.76 ，但其单位未标识。该值应在作为屋顶面积或材料数量发布之前进行验证。

提供的图纸显示了没有完全渲染的织物覆盖物的屋顶桁架框架，而 BOM 列出了 PVC 顶篷。

顶篷的确切尺寸、材料重量、防火性能规格、紧固布置和耐候特性需要单独确认。

双2m侧翼桁架结构

该产品与传统四塔弧形屋顶系统的主要区别之一是包含两个额外的机翼结构。

每个侧翼包括一个延伸梁和一个单独的支撑塔。

翼梁采用 CS389×389mm 方形插口桁架，翼塔采用 CS289×289mm 桁架。

侧翼组件

附加的翼塔在主屋顶结构之外提供单独的支撑位置。

在规划生产端设备布置时可以考虑它们，包括适当设计的侧面显示或声音支持布局。

然而，安装前必须确认机翼的预期设备、连接点、负载能力和最终功能。

六塔地面保障布置

完整的屋顶和机翼配置包含六个塔组件：

• 主要弧形屋顶结构的四座塔楼

• 侧翼还有两个塔

根据组合的 BOM，塔式系统组件包括：

这种布置不同于简单的四塔屋顶系统，因为机翼组件有自己的塔和支撑组件。

完整的起重程序、提升机负载、塔架稳定性、支撑接口和支撑布置必须根据最终技术文件确定。

模块化插口连接系统

当前配置使用插口连接的铝桁架部分。

配件清单包括：

锥形连接器、销钉和安全夹 — 全套

插口连接允许使用相应的连接器组件连接匹配的桁架部分。

这使得桁架库存模块化，并提供了一种从可重复的截面长度组装结构的实用方法。

已经拥有插口桁架的客户应在假设其现有组件兼容之前检查截面尺寸和连接几何形状。

对于相关组件，请访问 标准插口桁架.

配套模块化音乐会舞台

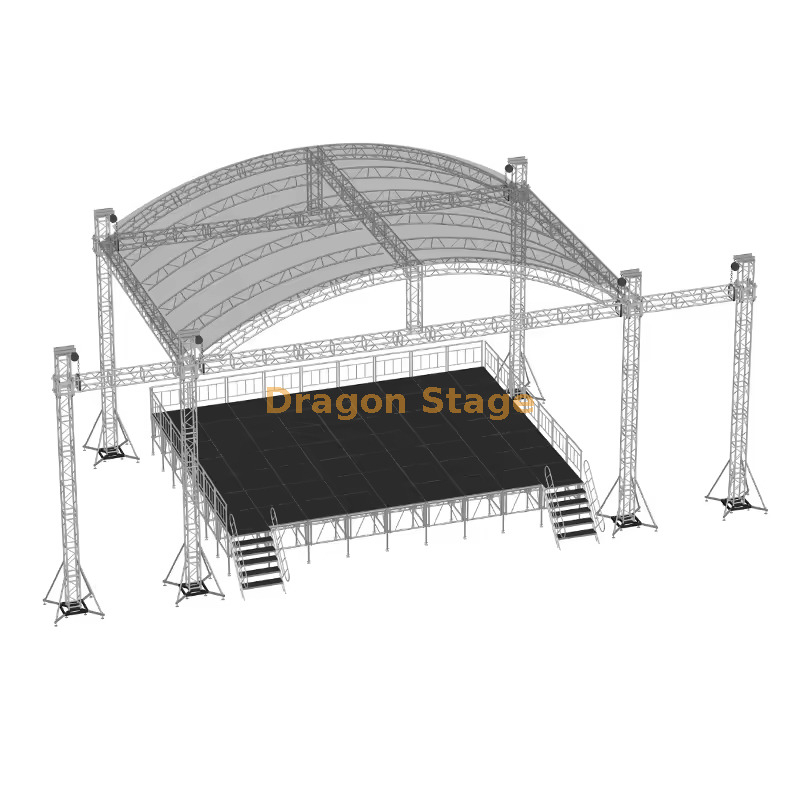

提供的产品插图还显示了弧形屋顶下方的凸起模块化音乐会舞台。

图示阶段包括：

• 黑色舞台甲板表面

• 模块化支撑结构

• 沿选定边缘的周边护栏

• 两个楼梯通道位置

但是，提供的 BOM 涵盖了屋顶和翼桁架组件，并且未标识完整的舞台甲板、支撑、护栏或楼梯数量。

因此，舞台应视为配套配置单独报价，除非确认舞台和屋顶组合包。

如需匹配平台，请探索 舞台平台系统.

专为音乐会和节日应用而设计

这种屋顶桁架配置可能适用于：

• 音乐会制作

• 音乐节

• 户外娱乐活动

• 巡回演出舞台制作

• 文化表演

• 公共娱乐舞台

• 大型临时活动设置

• 需要侧翼结构的生产阶段

弯曲的屋顶轮廓创造了与传统的平坦或倾斜屋顶结构不同的视觉外观。

同时，模块化组件允许系统作为单独的部分进行制造、包装、运输和组装。

特定活动的实际适用性取决于完整的工程配置和现场条件。

为什么选择带侧翼的弧形屋顶？

传统的四塔屋顶系统提供了主要的覆盖舞台区域。

添加两个独立的侧翼塔通过在中央屋顶外部创建额外的结构位置来改变布局。

这对于需要一起规划主舞台屋顶和侧面设备布置的制作非常有用。

实用价值不仅仅是结构更大。两个机翼部分形成整个活动制作配置的不同部分。

对于比较不同屋顶形状、塔楼布局和侧面延伸的客户，应根据预期的设备和可用的活动场地进行选择。

主要特点

• 标称 15×10×8m 弧形屋架系统

• CS389×389mm主架横梁

• CS289×289mm支撑塔及拱构件

• 50×3mm主铝管

• 两组标称17m曲拱梁

• 四个标称 17m 梯桁架组

• 四个主要支撑塔

• 另外两个侧翼塔

• 六个插口套筒块组件

• BA05手动葫芦六台

• 六座钢塔底座

• 二十四根长支腿

• PVC顶篷，蓝色或定制

• 锥形连接器、销钉和安全夹

• 配套的模块化音乐会舞台可单独购买

• 提供自定义配置

重要技术说明

此页面上的组件信息基于提供的产品 BOM 和图示的桁架配置。

在最终制造和供应规范发布之前，以下细节仍需确认：

• 缺少 0.5m 拱门和梯桁架数量

• 最终组装的屋顶桁架长度

• 精确的外部尺寸，包括侧翼

• 完整的屋顶雨棚规格

• 与冠层值 304.76 相关的单位

• 最终阶段平台组件列表（如果包含）

• 经验证的屋顶和侧翼负载能力

• 抗风能力

• 道碴或锚固要求

• 地面和地基要求

• 批准的起重和安装程序

BA05 葫芦和 BA04 吊索的额定规格为 2 吨。这些数字是设备额定值，不得解释为整个桁架系统的允许负载。

常问问题

这个弧形屋顶桁架系统的主要尺寸是多少？

BOM 确定标称主体结构尺寸为 15×10×8m ，约 49.2×32.8×26.2ft 。包括侧翼在内的最终尺寸应从完整的装配图中确认。

包括多少个塔？

该配置包括四个主屋顶塔和两个侧翼塔，总共六个塔组件。

使用什么尺寸的桁架？

主框架梁采用CS389×389mm方形插口桁架。主塔及弧形屋面拱构件采用CS289×289mm桁架。屋顶梯架列为CL40，389×50mm。

主管规格是多少？

提供的 BOM 列出了 50 毫米主管直径和 3 毫米壁厚。

该系统是否包括 PVC 屋顶雨篷？

是的。 BOM 列出了一种 PVC 屋顶雨篷，有蓝色或定制颜色可供选择。最终面料规格应在订购前确认。

该系统是否包括侧翼？

是的。所列配置中包括两个标称 2m 翼梁和两个额外的 8m 塔组件。

是否包括手动葫芦？

BOM 列出了 6 台标称 2 吨规格的 BA05 手动葫芦，其中 4 台用于主塔，2 台用于翼塔。

是否包含套筒块？

是的。列出的配置包括六个插口套筒块。

套餐包含图中所示的演唱会舞台吗？

图片显示了一个带有黑色甲板、护栏和两个楼梯位置的模块化舞台。但是，提供的 BOM 并未列出完整的阶段组件。阶段包含应在报价中确认。

侧翼可以安装LED屏幕或音响设备吗？

可以讨论侧翼支撑应用，但必须验证设备重量、安装位置、载荷分布和完整的结构配置。

顶篷颜色可以定制吗？

是的。 BOM 列出了蓝色 PVC 顶篷材料或定制颜色。

DragonStage 可以制造不同的尺寸吗？

可以根据预期应用讨论不同的尺寸和桁架布置。尺寸的变化可能需要不同的桁架组件、塔架布置、支撑、起重设备和工程验证。

为什么选择龙腾舞台

DragonStage 生产用于临时活动的模块化铝桁架结构、塔组件、屋顶系统和配套舞台平台。

对于带有侧翼的弧形屋顶，主要挑战是将屋顶几何形状、框架部分、塔架组件、提升组件、侧面延伸和连接配件协调成一个完整的供应包。

详细的部件清单使客户能够识别系统的主要部件，并为生产确认、包装安排以及将来的部件更换提供实用依据。

索取报价

如需报价，请提供：

• 所需屋顶尺寸

• 活动地点

• 室内或室外应用

• 屋顶雨棚要求

• 灯光音响设备细节

• LED屏或侧翼设备要求

• 设备重量和建议的安装位置

• 是否需要配套舞台平台

• 舞台高度、护栏和楼梯要求

• 所需数量

DragonStage 然后可以确认适当的制造配置和组件包。
