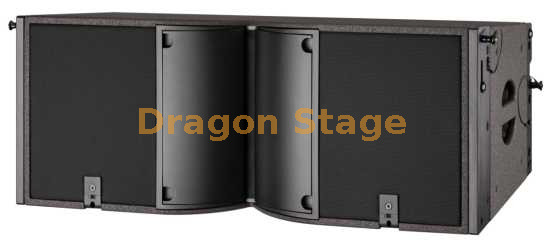

16双12线阵列+10双18低音炮专业音乐会扩声系统套餐

系统包概述

*列出了六台显示器，而目前仅列出了两台二合一显示器机箱。最终箱数应在报价前确认。

产品描述

这个专业的线阵音响套件被配置为一个完整的工作系统，而不是一组不相关的音频产品。

该套件结合了三个主要扬声器组：

• 主扩音系统 16个双12英寸线阵列扬声器

• 10 个双 18 英寸低音炮 ，用于增强低频

• 6 个两用 12 英寸监听器/补声扬声器， 用于舞台监听或补充覆盖

每个扬声器组都包含专用功率放大器，以及两个用于系统路由和信号处理的 4 输入/8 输出 DSP 处理器。

该套件还包括两个线阵列飞行框架、双无线手持式麦克风、电源管理单元、航空箱、放大器机架和所需的支持布线。

对于个别线阵列产品，请参阅 线阵列扬声器.

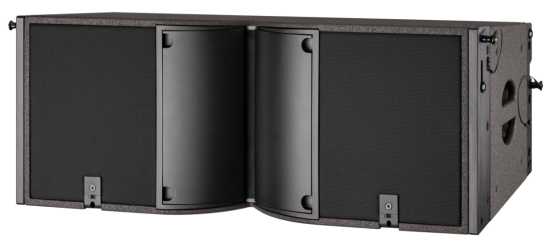

16双12英寸无源线阵列扬声器

主PA部分采用 16个两分频双12英寸无源线阵列扬声器.

主要规格

最终的线阵列配置，例如每侧箱体的数量、展开角度和悬挂布置等，应根据场地和所需的覆盖范围来确定。

所提供的 16 个扬声器和两个飞行框架本身并不能建立一种强制性的阵列布置。

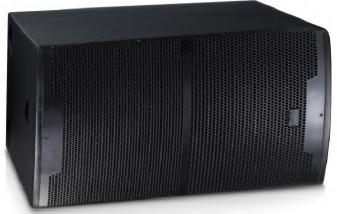

10 个双 18 英寸低音炮

低频部分包括 10个无源双18英寸低音炮.

低音炮规格

最终的低音炮布局可能取决于舞台宽度、场地几何形状、所需的低频覆盖范围和系统调谐。

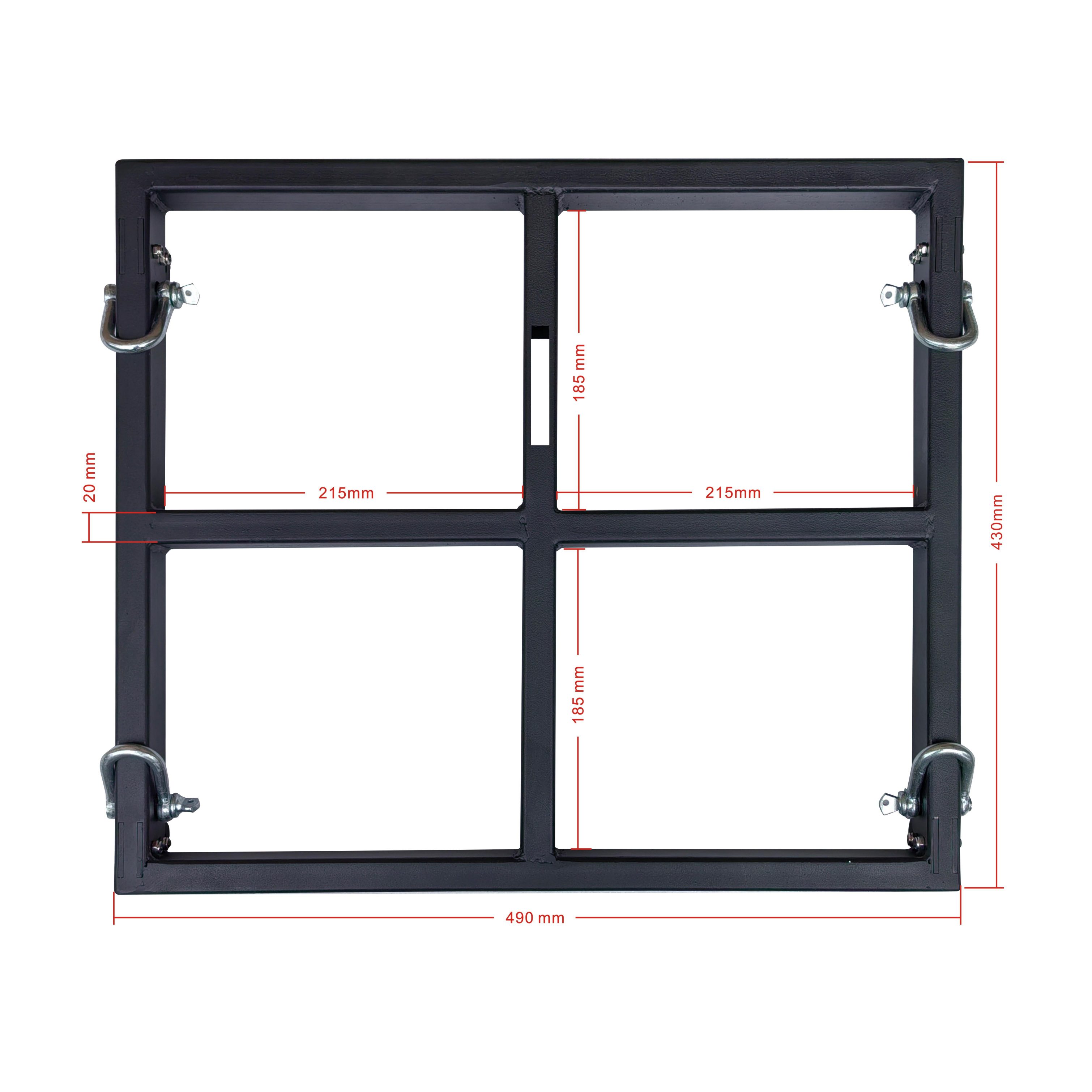

两个线阵飞行框架

该套餐包括：

2个完整的线阵飞行架

这些框架适用于匹配的双 12 英寸线阵列系统。

安装前必须确认每个框架上最终悬挂的机柜数量、吊装方式、悬挂点和结构支撑系统。

如果没有相应的技术文件，飞行框架不应被视为允许悬挂载荷的独立声明。

相关扬声器支撑结构，请参见 扬声器和线阵列桁架.

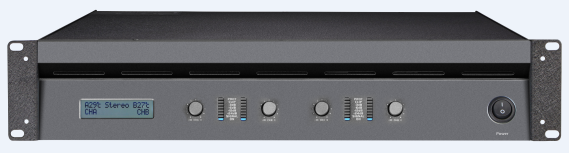

4 通道全频数字放大器

主线阵列扬声器系统由 4个D类四通道数字放大器供电.

放大器规格

最终的扬声器到放大器通道分配应作为完整系统设计的一部分进行确认。

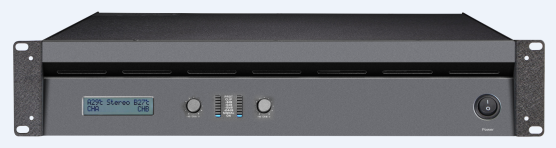

高功率低音炮放大器

10个双18寸低音炮搭配 5个双声道D类功放.

低音炮放大器规格

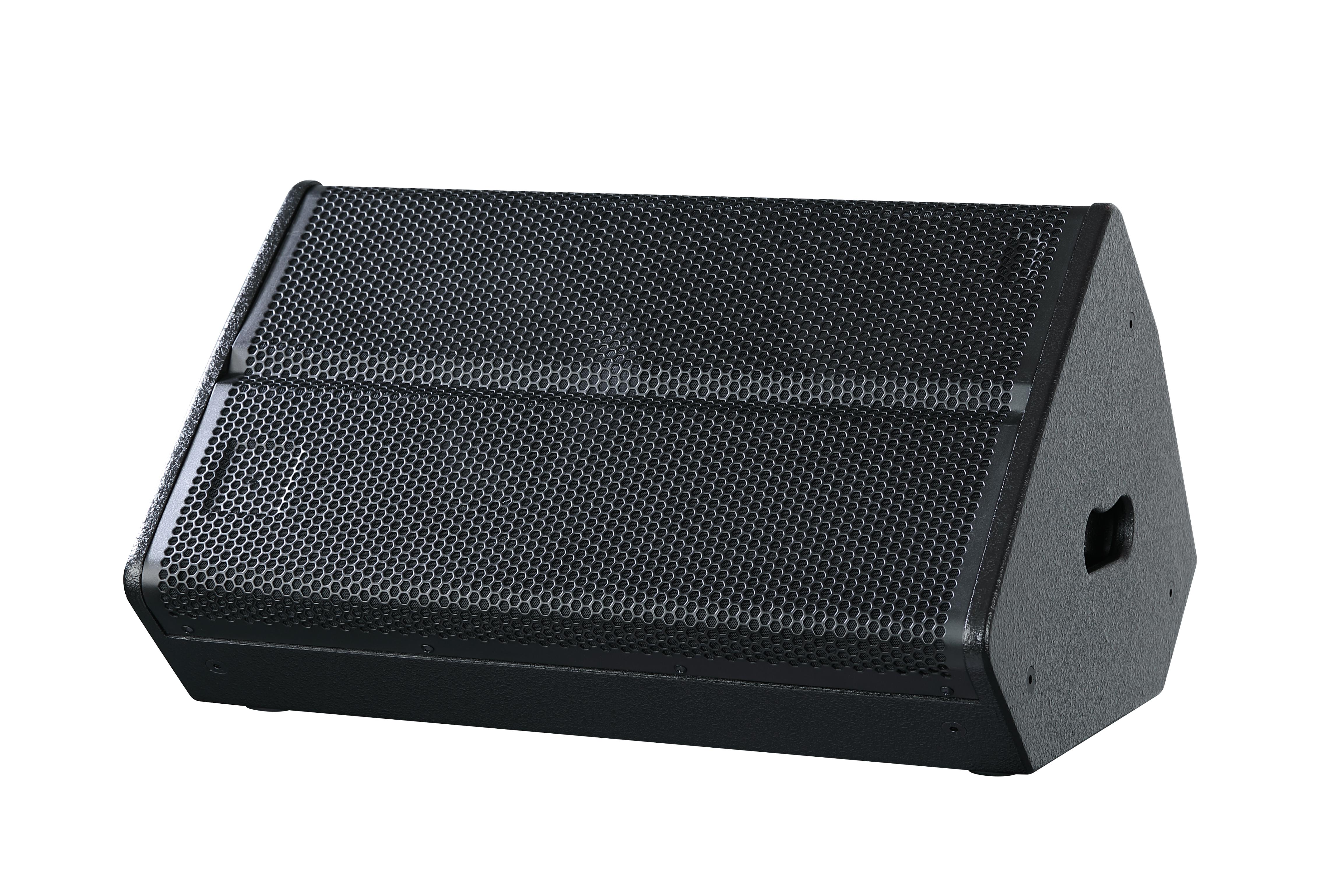

6 个舞台监听/补声扬声器

该套件包括 6 个两路 12 英寸无源扬声器， 用于舞台监听或辅助扩声。

监听音箱规格

根据活动配置，这些扬声器可用作舞台监听器、补声扬声器或其他辅助扬声器位置。

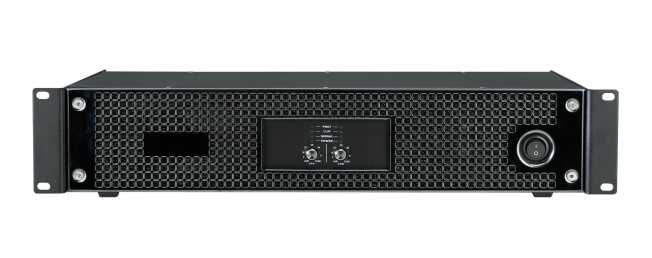

监控功率放大器

监听扬声器由支持 3 个 D 类双通道放大器.

规格

列出的保护功能包括启动缓冲、延迟扬声器连接、限制、过流保护、过温保护、短路保护和直流输出保护。

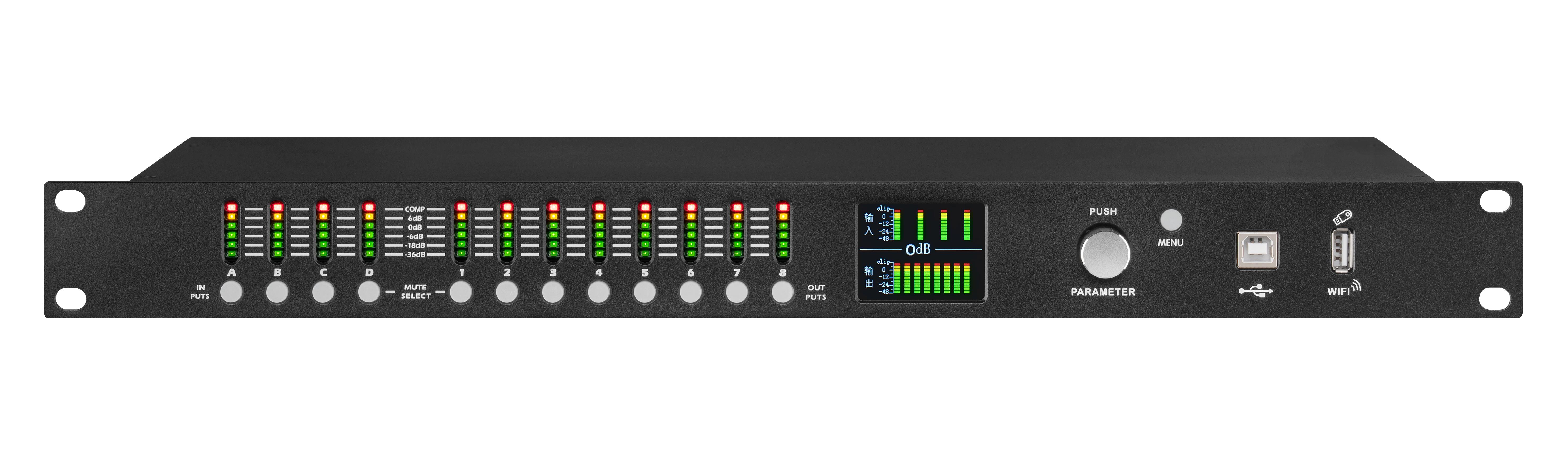

双 4 输入/8 输出 DSP 处理

包含 两个专业的 4输入/8输出数字信号处理器。

该处理器平台采用 ADI第四代SHARC ADSP21489处理器 ，支持路由、增益、延迟、压缩、限幅、静音、EQ、高通/低通滤波器、全通滤波器和相位调整。

主要 DSP 特性

• 4 个模拟输入

• 8 个输出

• 32位浮点处理

• 96kHz / 192kHz 可选采样率

• 动态均衡器

• FIR滤波

• 每个通道延迟高达 1200ms

• 延迟调整分辨率至0.01ms

• 灵活的输入到输出路由

• 彩色液晶液位显示

• 中/英文界面

• 一键静音

• 全局主音量

• RS485控制

• 免驱动USB接口

• PC软件调整

• 数量：2 件

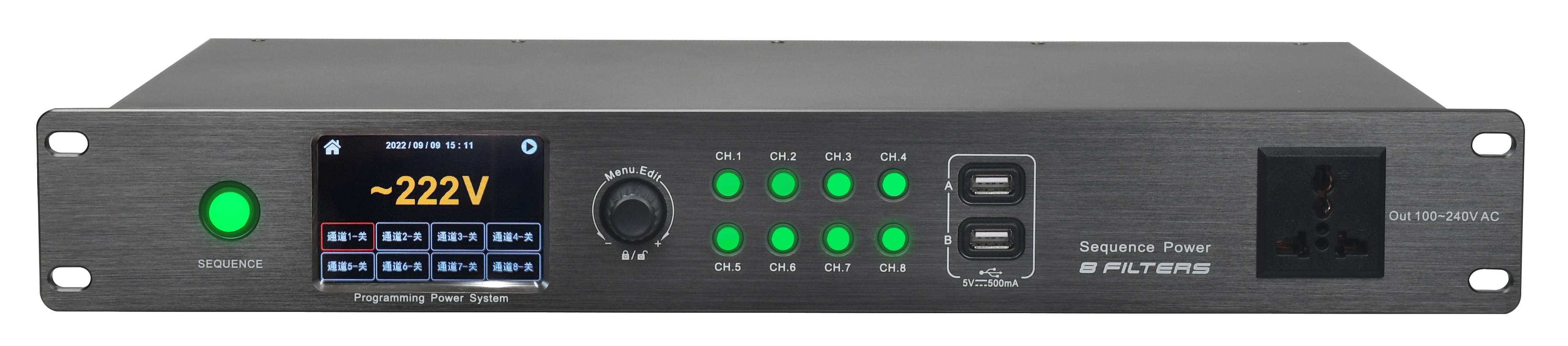

8 通道电源排序和调节

该套件包括 2 个八通道电源管理单元.

主要功能包括：

• 3.5英寸IPS彩色触摸屏

• 320×480分辨率

• 电压、日期、时间和通道状态显示

• 保存和调用电源控制场景

• RS232外控接口

• 波特率可调

• 开机自动启动选项

• 8个独立控制的输出通道

• 独立可调的开启和关闭延迟

• 集成功率调节功能

这些单元旨在帮助管理音频设备机架的启动和关闭顺序。

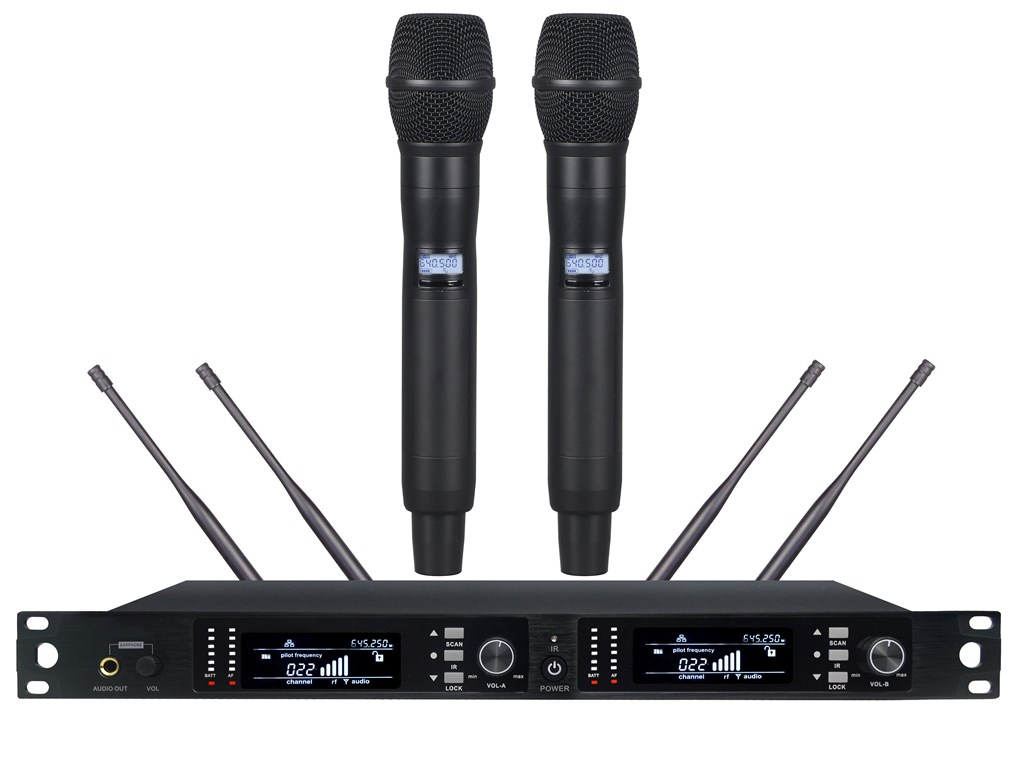

双手持式真分集无线麦克风系统

包括一套双手持无线麦克风系统。

接收器规格

发射器规格

原始来源还列出了两种可选的发射机功率设置，但提供的单位符号不清楚。应在发布前检查该值。

无线工作距离取决于射频条件、天线、障碍物、干扰以及目的地市场所选的合法工作频率。

航空箱和设备保护

该套装包括用于存放主扬声器库存的专用运输箱。

显示器库存包括六个扬声器，而两个二合一机箱可容纳四个扬声器。因此，在包装完成之前应检查最终监控箱的数量。

16U 放大器机架

该系统包括 2×16U设备机架， 被描述为防火、抗震、双门机柜。

最终的机架布局应根据实际的放大器、处理器、电源管理和通风布置来确定。

机架容量不应仅由总标称 U 高度确定。深度、冷却空间、电缆布线和设备重量也需要考虑。

电缆和连接器

该套件还包括支持音频电缆：

• 设备互连信号电缆

• 2 × 2.5mm² 扬声器线

• 4 极扬声器连接器

当前的 BOM 未指定最终电缆长度或连接器数量。

这些应根据以下公式计算：

• 线阵位置

• 低音炮位置

• 监控位置

• 放大器机架位置

• 舞台尺寸

• 电缆布线要求

包是如何组织的

该软件包包含四个功能组：

主扩声

16 个双 12 英寸线阵列扬声器，带有四个专用四通道放大器。

低频

10 个双 18 英寸低音炮，带有 5 个专用大功率双通道放大器。

舞台监听

6 个 12 英寸显示器，带三个放大器。

系统控制

两个 DSP 处理器、两个电源管理单元和一个双无线麦克风系统。

这种基于组件的配置为需要完整专业音响套件而不是单独购买扬声器、放大器和控制设备的客户提供了一个有用的起点。

其他完整配置请参见 典型音响方案 和 音响方案案例.

典型应用

• 现场音乐会

• 音乐节

• 巡回演出

• 户外娱乐活动

• 室内表演厅

• 文化活动

• 企业作品

• 大型临时活动音响系统

• 专业租赁公司库存

• 需要单独监听混音的舞台表演

实际的观众覆盖范围和建议的活动规模不能仅根据设备数量来确定。

场地尺寸、阵列高度、阵列角度、听众距离、声学条件、低音炮部署和系统调谐都会影响性能。

检验报告要求

所提供的技术计划特别规定了的要求： 以下设备的 CNAS / CMA 认可的实验室检验报告

• 双12英寸线阵列扬声器

• 4进/8出DSP处理器

• 8通道电源管理单元

这应被视为 项目采购或验收要求.

产品页面不应声明这些报告已经可用，除非所提供设备的相应文件已得到验证。

主要特点

• 16个双12英寸无源线阵列扬声器

• 10个双18英寸无源低音炮

• 2个线阵飞行框架

• 6 级监听/补声扬声器

• 4个四通道主PA放大器

• 5个大功率低音炮放大器

• 3个监听放大器

• 2个专业4×8 DSP处理器

• 2 个八通道电源管理器

• 双手持无线麦克风系统

• 扬声器航空箱

• 两个 16U 放大器机架

• 信号和扬声器布线

• 完整的专业活动音频包概念

重要产品说明

上述所有技术值均来自所提供的设备清单。

封装规范未规定：

• 观众容量

• 建议最大场地尺寸

• 最终每面线阵柜数量

• 阵列张开角度

• 扬声器吊挂高度

• 低音炮布局

• 最终放大器通道分配

• DSP 预设

• 电缆数量或长度

• 可用交流电源要求

• 发电机规格

• 已验证 CNAS/CMA 报告的可用性

• 最终机架布置

这些细节必须根据实际项目和最终的系统设计来确认。

常问问题

包含多少个线阵列扬声器？

包装内含 16个双12英寸无源线阵列扬声器.

包括多少个低音炮？

该系统包括 10 个双 18 英寸无源低音炮.

包装中是否包含飞行框架？

是的。列出了两个匹配的线阵飞行框架。

系统是否包含功率放大器？

是的。该套件包括四个 4 通道主 PA 放大器、五个 2 通道低音炮放大器和三个监听放大器。

包括舞台监听器吗？

是的。包括六个 12 英寸两路监听/补声扬声器。

包含DSP处理吗？

是的。包括两个 4 输入/8 输出 DSP 处理器。

包装中是否包含无线麦克风？

是的。列出了一种真正分集双手持无线麦克风系统。

是否包含扬声器航空箱？

是的。列出了十六个线阵列扬声器案例和十个低音炮案例。还列出了监测案例，但应重新确认当前数量。

系统可以配置为每侧8个线阵列柜吗？

有16个线阵柜和两个飞架，所以这可能是一种可能的排列方式。但是，提供的 BOM 并未明确指定每个阵列的最终机柜数量。实际配置应遵循覆盖设计。

这个套件可以在户外使用吗？

该设备适用于活动音响应用，但户外部署取决于天气保护、电力供应、索具布置和完整的活动配置。

这个系统可以覆盖多少人？

仅凭设备清单不足以说明观众容量。必须考虑场地尺寸、阵列配置、声学环境和所需的声压级分布。

是否包含CNAS和CMA检验报告？

来源规范需要选定项目的认可实验室报告。报告的可用性应在报价或合同接受之前确认，而不是假设。

扬声器和功放配置可以定制吗？

是的。组件数量和系统配置可根据场地、观众布局、舞台尺寸和演出要求进行讨论。

报价时需要什么信息？

请提供场地尺寸、室内或室外使用、观众布局、舞台尺寸、预期活动类型、首选扬声器位置、可用电源以及任何具体检查文件要求。

为什么选择这个完整的声音包

购买完整音响套件的主要优点不仅仅是接收更多设备。

扬声器、放大器、处理、监控、电源管理、运输箱和布线需要被视为一个工作系统。

完整的 BOM 还可以让您更轻松地：

• 准备设备清单

• 计划交通

• 整理放大器机架

• 确认所需配件

• 识别缺失的组件

• 准备安装和调试

• 讨论未来的更换或扩展

该软件包提供了定义的起始配置，然后可以根据实际场地和制作要求进行调整。

索取报价

请提供：

• 场地宽度、深度和高度

• 室内或室外应用

• 预期观众布局

• 舞台尺寸

• 事件类型

• 可用交流电源

• 所需的线阵悬挂方式

• 所需电缆长度

• CNAS/CMA 报告要求（如果适用）

• 所需送货目的地

然后可以确认最终的扬声器部署、放大器分配、DSP 配置、机架布置和电缆包。
