11x6x7m 覆盖铝制音乐会屋顶桁架系统，带双 2m PA 扬声器翼

包装重量：1830kg

包装体积：16cbm

产品信息

产品描述

DragonStage 11x6x7m 有顶音乐会屋顶桁架系统是一个完整的临时活动制作结构，围绕三个协调区域设计：

• 主舞台屋顶

• 中央模块化性能平台

• 两个独立的侧 PA 扬声器翼

屋面主要结构措施：

11m宽×6m深×7m高

大约：

36.1 英尺 × 19.7 英尺 × 23.0 英尺

两个额外的 2m / 6.56ft 扬声器翼 从主结构延伸至单独的外塔。

这形成了六塔布局，将中央性能屋顶与两侧声音支持位置分开。

对于其他活动屋顶配置，请参阅 屋顶桁架.

11m宽主舞台屋顶

中央结构提供的标称主宽度为：

11m / 36.1 英尺

该宽度指的是主车顶框架，不包括侧面扬声器翼。

与较小的 10m 宽屋顶相比，额外的舞台宽度为以下用途提供了更多空间：

• 更广泛的表演者布局

• 更大的频段设置

• 风景元素

• 舞台照明

• 演示设备

• 活动制作区

实际的净演出宽度取决于塔台位置和最终舞台布局。

6m 屋顶深度

主体结构的标称深度为：

6米/19.7英尺

与较小的紧凑型舞台系统相比，这种更深的配置使屋顶具有更多的前后覆盖范围。

所示的屋顶框架包括在主桁架线之间延伸的多个横向构件。

最终可用的覆盖深度取决于顶篷几何形状、桁架位置和批准的生产图纸。

7m总高度

主要结构大约指定为：

总高度 7 米/23 英尺

这为斜屋顶框架和生产设备创造了顶部空间。

7m 尺寸不应自动解释为：

• 舞台净高

• 线阵悬挂高度

• 照明工作高度

• 可用内部桁架高度

这些尺寸应从详细装配图中确认。

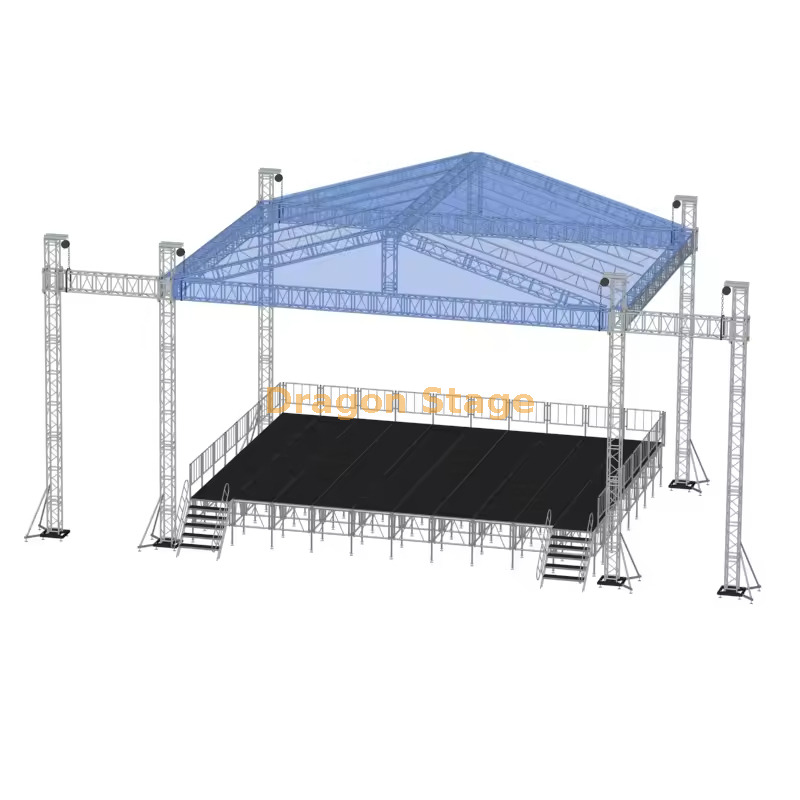

蓝色斜屋顶天篷

与之前的开放式框架配置不同，该产品图像清楚地显示了覆盖倾斜屋顶的蓝色天篷。

屋顶盖遵循主屋顶结构的倾斜几何形状。

最终的顶篷规格应确认：

• 材料

• 织物重量

• 颜色

• 附着方法

• 防火性能要求

• 防水性能

• 张紧装置

该图像确认了视觉屋顶覆盖物，但未确认其完整的技术规格。

双 2m PA 扬声器翼

主屋顶的每一侧都包含一个标称的：

2m / 6.56ft 扬声器翼

将主体结构连接到独立的外塔。

当计划合适时可以使用这些侧面位置：

• 线阵列扬声器系统

• 扩音设备

• 侧面声音支持

• 精选生产设备

相关音频支撑结构，请参见 扬声器和线阵列桁架.

为什么要使用单独的扬声器塔？

专用的声音支持位置将扬声器系统保持在主舞台开口之外。

这可以帮助分离：

主要表演区

表演者、乐器、舞台灯光、布景元素和演示设备。

侧面音频区域

线阵列、PA 设备和相关的声音制作组件。

这种布局比将每个悬挂元件都放置在中央屋顶框架内更实用。

最终的扬声器布置仍需根据实际箱体重量、阵列配置、悬挂方式以及经验证的支撑能力而定。

六塔布局

图示结构使用：

4 座主屋顶塔

支撑中央覆盖的屋顶。

2 侧扬声器塔

支撑左右 PA 机翼。

这种六塔布局是该产品的关键特征之一。

它不应与标准的四塔屋顶系统相混淆，其中所有照明和音响设备都必须集成到中央屋顶框架中。

包括侧翼在内的大致总宽度

确定的主屋顶宽度为：

11m

和：

每侧 2m 扬声器翼

简单的标称布局计算得出：

11m + 2m + 2m = 约15m

或大约：

49.2英尺

穿过屋顶和机翼方向。

然而， 15m 只能被视为近似的结构布局宽度，而不是确认的外部占地面积。

最终总宽度还取决于：

• 塔架尺寸

• 基地

• 支腿

• 机翼连接几何形状

• 最终塔间距

因此，安装占地面积应取自成品图。

配套模块化舞台平台

图示的配置包括屋顶下方的升高的模块化舞台。

可见的舞台特征包括：

• 黑色甲板表面

• 模块化支撑结构

• 后护栏

• 侧面护栏

• 两个通道楼梯位置

舞台尺寸尚未提供。

因此，应根据所需的活动容量和演出布局单独选择平台。

相关系统可在下找到 Stage Platform.

适合音乐会和节日使用

此配置可考虑用于：

• 音乐会

• 音乐节

• 社区表演

• 文化活动

• 教堂音乐会

• 学校表演

• 企业娱乐

• 巡回演出

• 临时户外舞台

• 租赁公司阶段库存

其更大的 11×6m 覆盖面积使其比紧凑的小型活动屋顶更适合需要更大舞台深度或宽度的制作。

相关应用请参见 音乐会活动.

主要特点

• 主体结构 11×6×7m

• 大约。 36.1 × 19.7 × 23 英尺

• 倾斜铝制屋顶桁架配置

• 蓝色屋顶天篷如图所示

• 四个主要屋顶塔

• 两侧扬声器塔

• 总共六个塔位

• 双 2m / 6.56ft PA 机翼

• 显示匹配的模块化阶段

• 显示后部和侧面护栏

• 两个楼梯通道位置

• 专用侧面声音支持区域

• 适合音乐会和节日

• 可定制尺寸

重要技术说明

从提供的图像和尺寸确认的信息包括：

• 主架宽度： 11m

• 主机深度： 6m

• 主架高度： 7m

• 两个 2m 扬声器翼

• 四个主要屋顶塔

• 另外两个侧塔

• 斜屋顶天篷

• 带护栏和楼梯的模块化舞台插图

目前的信息并未证实：

• 桁架截面尺寸

• 铝合金

• 主管尺寸

• 连接系统

• 屋顶雨棚规格

• 屋顶荷载

• 允许照明负载

• 扬声器悬挂负载

• 风阻

• 镇流器

• 锚定

• 基础要求

• 舞台尺寸

• 阶段负载

• 特定项目的工程审批

这些细节应在制造和安装之前确认。

常问问题

主屋顶系统的尺寸是多少？

主框架尺寸约为 11m宽×6m深×7m高，即 36.1×19.7×23英尺.

每个扬声器翼有多宽？

每个侧翼约 2m / 6.56ft.

扬声器翼是否包含在 11m 主宽度内？

不是。11m 尺寸是指主屋顶框架。扬声器翼向外延伸超出其范围。

包括两个机翼的总宽度大约是多少？

在考虑塔基、支腿和其他安装间隙之前，标称结构布局约为 15m。

使用了多少个塔？

所示系统使用六个塔：四个主屋顶塔和两个扬声器塔。

该系统是否包括屋顶雨篷？

提供的图像清楚地显示了蓝色的倾斜屋顶天篷。最终面料规格应在报价前确认。

线阵列扬声器可以安装在侧翼吗？

翼结构旨在作为单独的 PA 支撑位置，但实际扬声器重量、阵列配置、悬挂方法和允许负载需要验证。

包括舞台吗？

显示了一个模块化平台，但尚未提供其尺寸和组件规格。因此，应将其确认为最终包的一部分。

图中的舞台有护栏吗？

是的。护栏沿后部和侧部边缘显示。

显示了多少个楼梯？

在提供的配置中可以看到两个楼梯位置。

该系统可以在室外使用吗？

它可以配置用于户外活动，但需要进行风暴露、顶篷载荷、支撑条件、锚固或压载以及特定于项目的验证。

尺寸可以定制吗？

是的。屋顶尺寸、舞台尺寸、整体高度和扬声器翼配置可以根据项目进行讨论。

为什么选择龙腾舞台

DragonStage 生产用于音乐会和活动应用的模块化铝制屋顶桁架、舞台和扬声器支撑系统。

此配置将三个通常独立的要求结合在一起：

有顶舞台屋顶+模块化表演平台+双扬声器翼

对于活动公司来说，一起规划这些元素可以更轻松地在制造前协调舞台占地面积、塔楼位置、音响系统、通道和整体场地布局。

索取报价

请提供：

• 所需屋顶宽度和深度

• 所需总高度

• 舞台尺寸和高度

• 音箱型号及数量

• 单个扬声器/阵列重量

• 首选悬挂高度

• 照明设备要求

• 屋顶盖板要求

• 室内或室外使用

• 活动地点

• 楼梯及护栏要求

DragonStage 然后可以确认最终的舞台顶部和 PA 翼配置。
