灯光桁架系统是重要的结构框架,用于支持 舞台灯光、, 音频设备、 , LED 屏幕以及音乐会、展览和现场活动的索具设置。
在 Dragon Stage,我们设计和制造高强度铝桁架系统,旨在实现 安全、灵活性和 快速安装.
Dragon Stage 是一家专业 铝桁架制造商 ,成立于 2008 年,专注于舞台、活动和展览应用的高品质照明桁架系统。我们的产品范围包括舞台桁架、展示桁架、 DJ桁架和完全定制的铝桁架解决方案。
无论您需要标准桁架还是 定制结构解决方案,我们的团队都能支持从小型活动到大型户外舞台的项目。
​​​​​​​

什么是灯光桁架?

照明桁架定义

灯光桁架是用于支撑舞台灯光、扬声器和视觉设备的核心结构框架。在大多数现代活动中,照明桁架系统构成了以下领域的支柱:
* 音乐会舞台设置
* 活动屋顶桁架系统

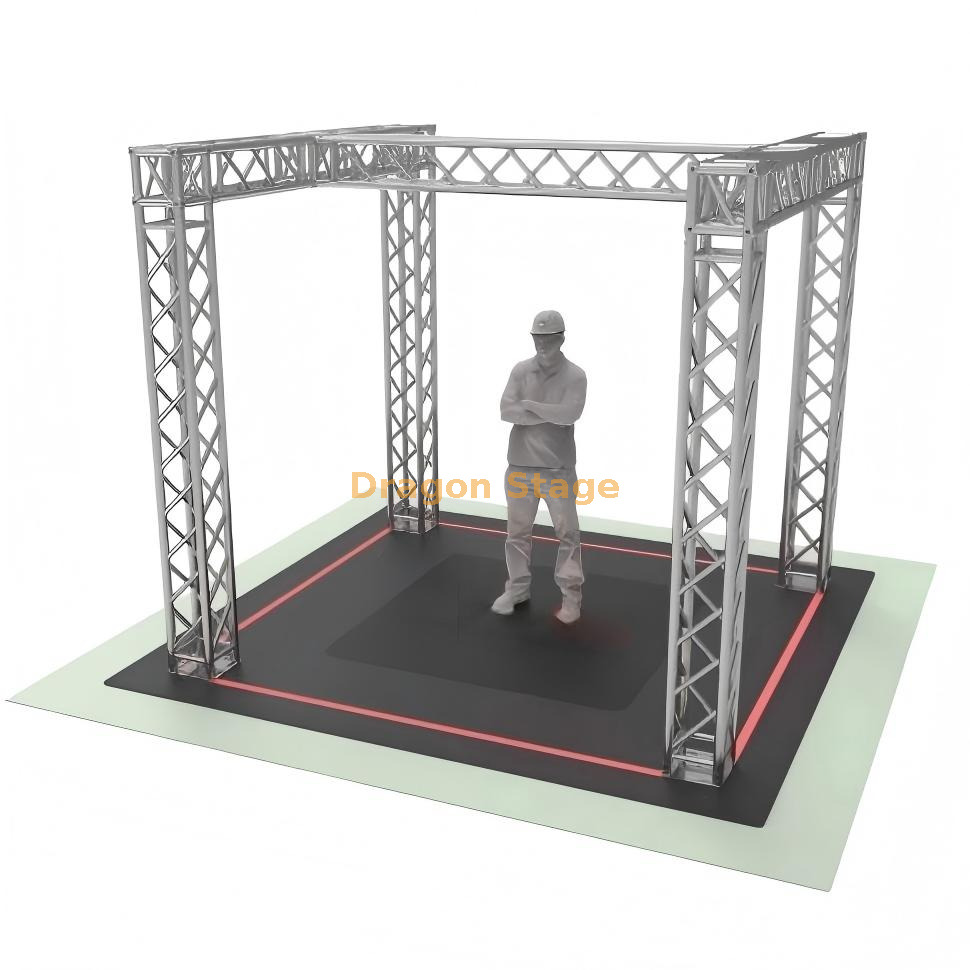

* 展览摊位结构
* DJ 照明设备
在所有桁架类型中,照明桁架是全球铝桁架市场中使用最广泛、需求最广的系统。

照明桁架系统的类型

照明桁架系统可以根据应用配置成不同的结构形式:

1. 插口桁架 (最常见)
大多数舞台灯光桁架系统都是使用插口桁架构建的,它可以:
* 快速组装和拆卸
* 高 负载能力
* 模块化可扩展性

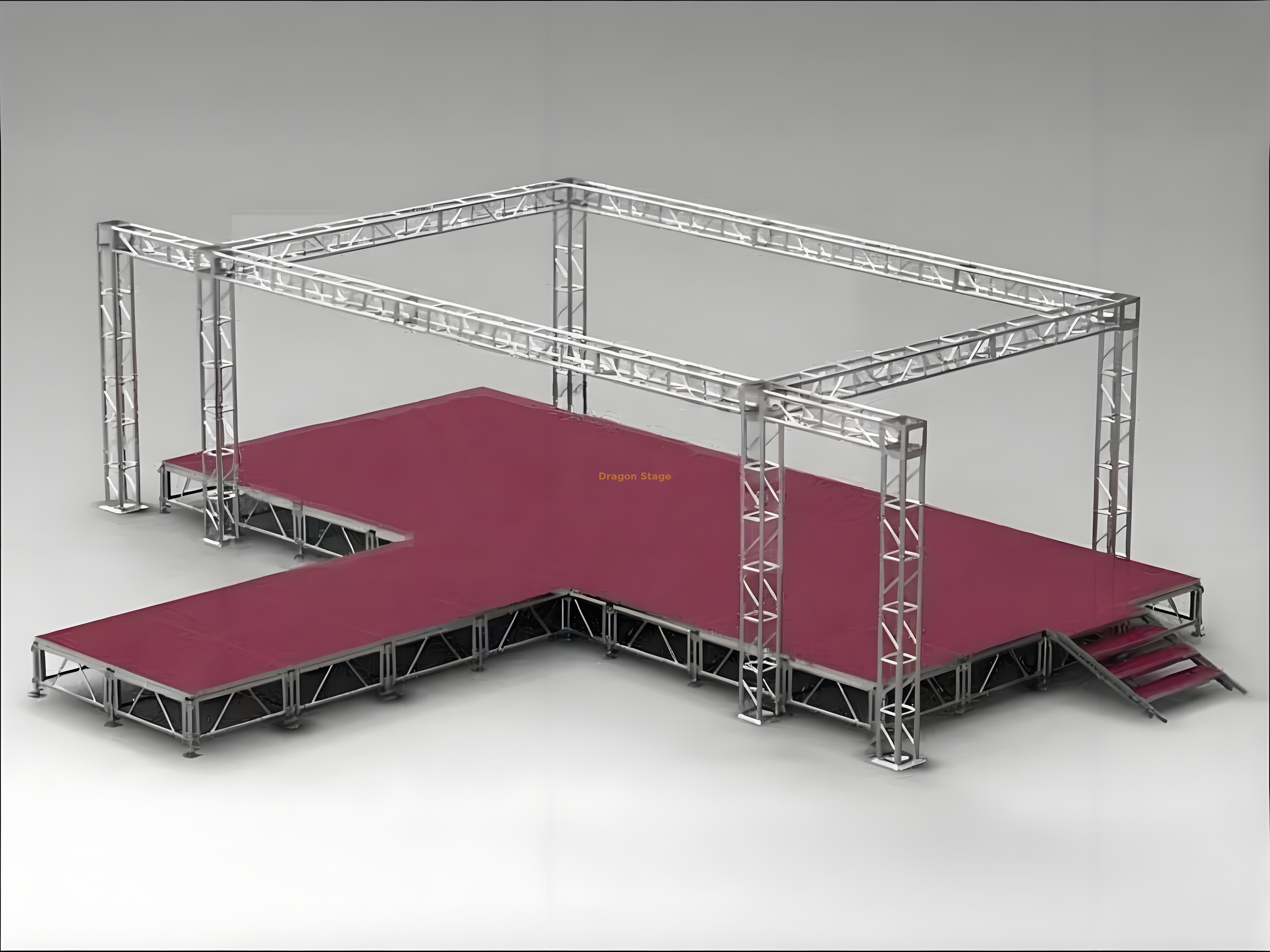

2. 螺栓(螺钉)桁架

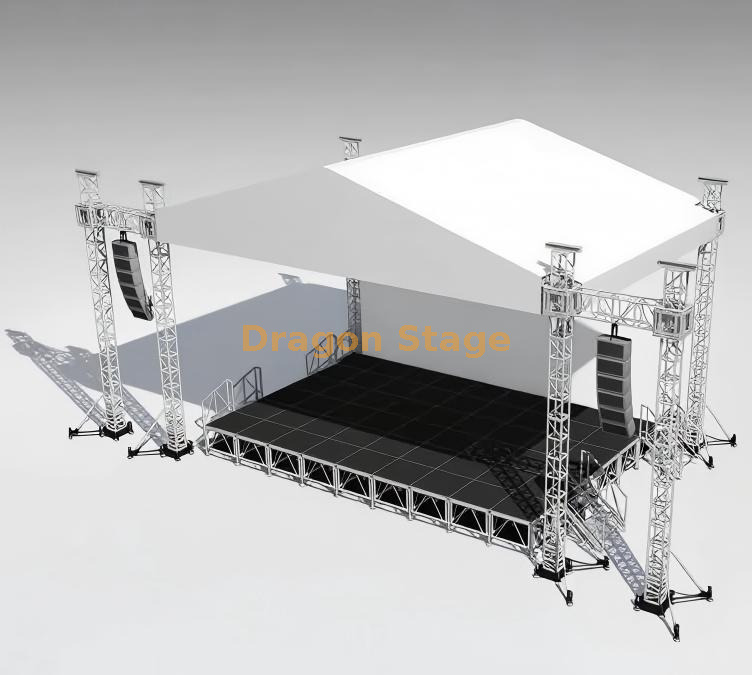

对于成本敏感或永久安装,也可使用螺栓桁架:
* 与插口系统相比成本较低
* 适用于较小或固定结构

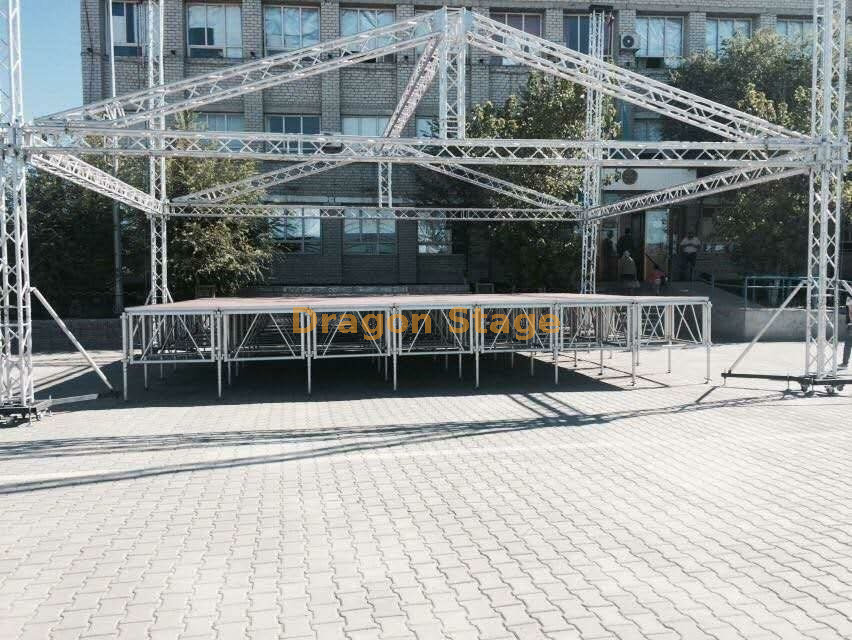

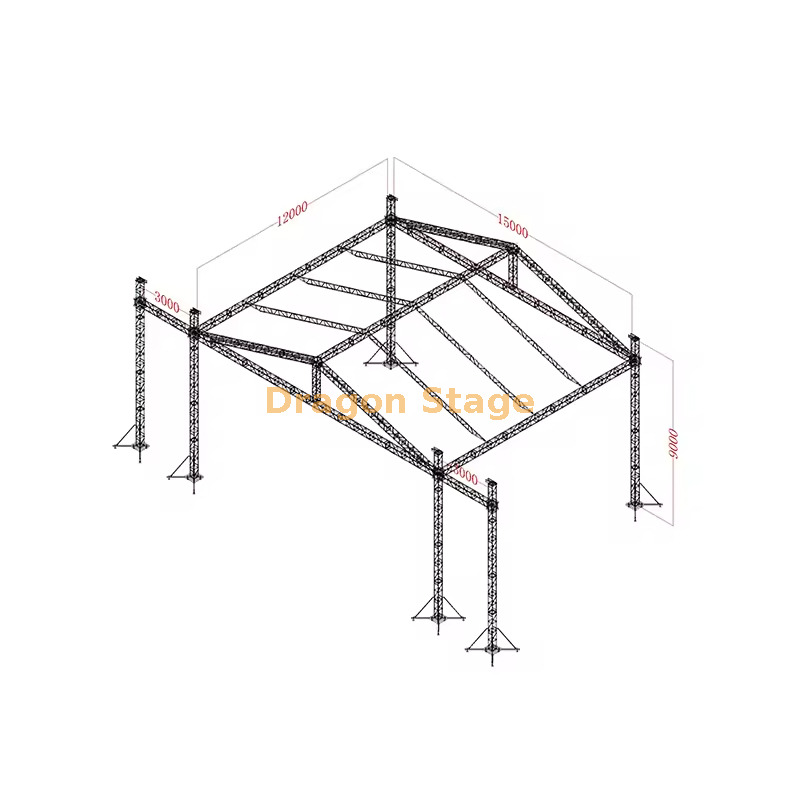

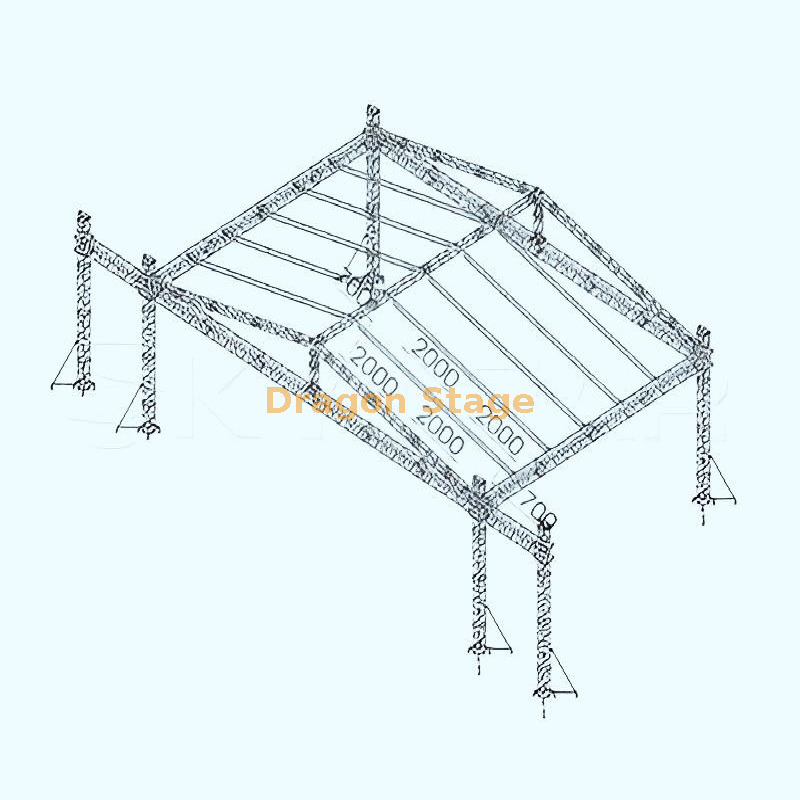

3. 屋顶桁架系统
照明桁架通常集成到:
* 铝桁架屋顶系统

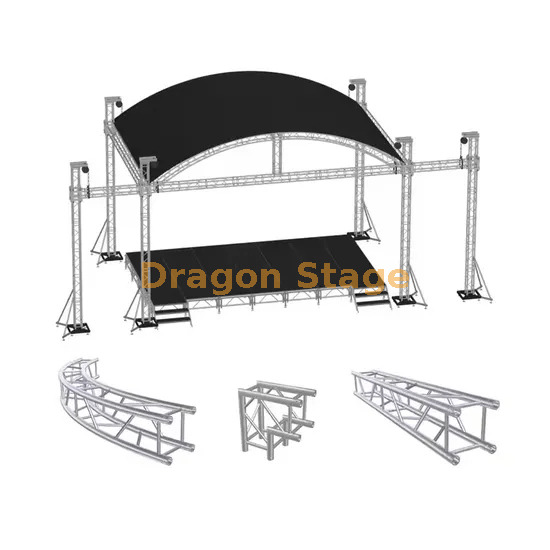

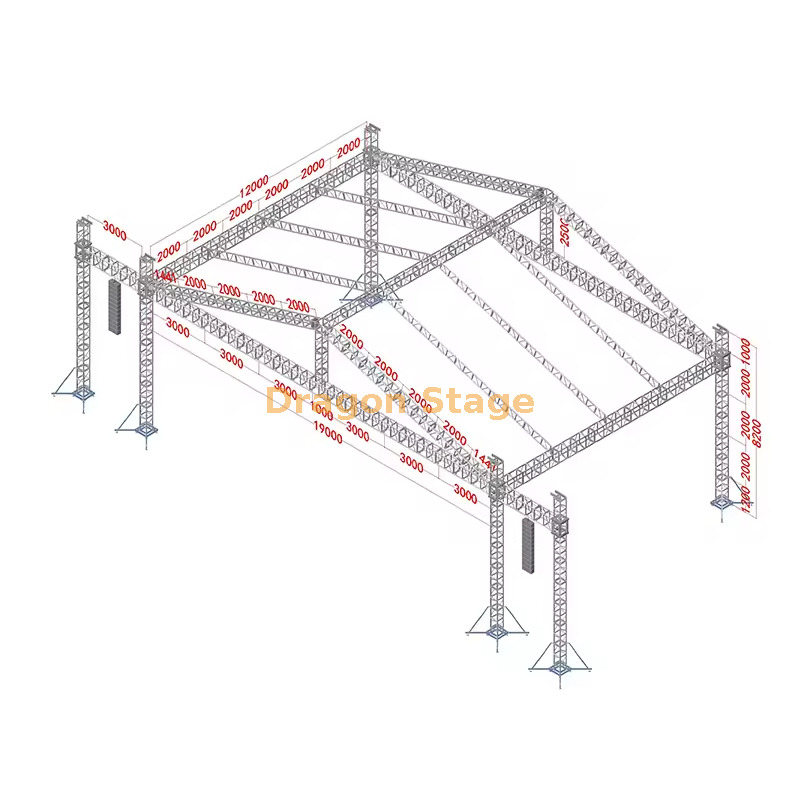

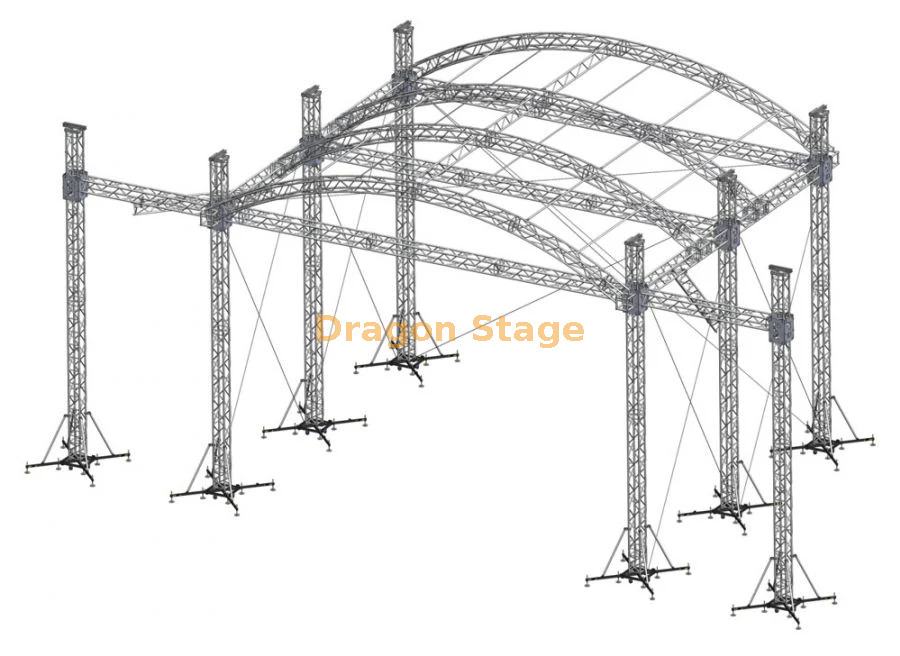

* 弧形屋顶桁架结构

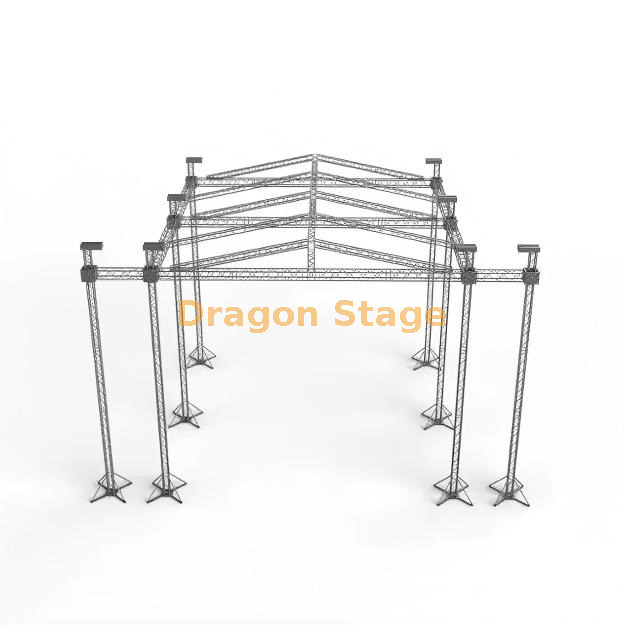

* 大型活动桁架框架
这些系统对于支撑照明阵列和确保结构稳定性至关重要。
Economy is more affordable

按形状分类的照明桁架类型

照明桁架有不同的横截面形状,以适应各种舞台照明、展览、娱乐和活动索具应用。

  • 一般的
    桁架形状类型

    最常见的类型包括 箱形桁架、三角形桁架、平(梯)桁架、单管桁架。每种都有不同的结构特点、安装要求和实际应用。

    选择正确的形状不仅仅是为了外观。主管和斜撑的布置会影响桁架在不同负载条件下的表现、照明灯具的安装方式以及系统的运输和组装方式。

    要更深入地了解几何形状如何影响结构布置,请参阅我们的 桁架设计和配置指南.

  • 1.箱形桁架——方形、长方形照明桁架
    箱形桁架是专业舞台和活动应用中使用最广泛的铝桁架配置之一。

    它通常由四个主要纵向管组成,通过对角和横向支撑连接,形成正方形或矩形横截面。

    典型应用:

    • 音乐会舞台灯光光束和架空网格

    • 舞台屋顶结构和支撑塔

    • 展览和贸易展览框架

    • DJ灯光结构

    • 灯光和音响设备支持系统

    主要特点:

    四弦配置提供了多个方向的结构阻力,使箱形桁架适合各种水平和垂直布置。

    常见的横截面尺寸包括 200 × 200 毫米、290 × 290 毫米、400 × 400 毫米和更大的矩形配置。

    然而,实际承载能力取决于桁架系列、跨度、支撑条件、连接细节和荷载布置。较大的横截面并不能自动保证较高的允许载荷。

    探索我们的 铝箱桁架 可用尺寸和配置范围。

    CS35 铝插口桁架 350mm (2)

  • 2、三角桁架——三弦铝合金照明桁架
    三角形桁架由三个纵向主管通过斜撑连接而成,形成三角形横截面。

    与四弦箱形桁架相比,它提供了结构行为、外观和安装可能性的不同组合。

    典型应用:

    • 室内舞台灯光装置

    • 展览摊位搭建

    • 装饰活动桁架系统

    • DJ 灯光框架

    • 选定的顶部照明布置

    主要特点:

    三角形桁架可以提供独特的视觉外观,并且比类似的四弦配置使用更少的材料。

    其定位尤为重要。安装一根弦朝上的三角桁架不一定等同于安装两根弦朝上的三角形桁架。

    选择三角形桁架时,必须考虑夹具位置、负载方向和制造商批准的安装配置。

    探索我们的 铝三角桁架 可用产品选项的范围。

    F33全球桁架、三角桁架、欧式桁架、插口展览灯光桁架

  • 3. 平面桁架——梯形照明桁架
    平桁架,通常称为梯桁架或二弦桁架,由两个平行的主管通过对角或横向构件连接而成。

    与箱形桁架和三角形桁架不同,梯形桁架具有相对平坦的结构轮廓。

    典型应用:

    • 小型照明装置

    • 展览展示

    • 装饰灯架

    • 选定的舞台屋顶支撑应用

    • 紧凑型照明支持布置

    主要特点:

    其扁平的外形可以方便运输、储存以及在空间有限的情况下安装。

    然而,梯子桁架的行为有所不同,具体取决于其方向和载荷方向。

    它不应被视为箱形桁架的可互换替代品,特别是在涉及扭转、横向载荷或复杂索具布置的情况下。

    梯架 (2)

  • 4. 单管桁架——铝制照明支撑管
    单管桁架是活动设备市场上有时使用的术语,指配备合适连接器或安装配件的单根铝管。

    严格来说,没有三角支撑的单管不是传统的桁架。它的功能是管状照明支架,而不是三角桁架梁。

    典型应用:

    • 紧凑型照明支持布置

    • 单独的照明灯具安装

    • 装饰活动装置

    • 短灯条

    • 选定的展览和展示应用

    主要特点:

    单管系统具有简单的外观和紧凑的结构。

    它们的适用性取决于管尺寸、壁厚、材料、支撑布置、连接和预期负载。

    不应假定单管系统提供与三角箱、三角形或梯桁架系统相同的弯曲或扭转性能。

    铝制50mm直径单管桁架1

  • 如何选择合适的照明桁架形状
    没有一种桁架形状适合所有照明装置。

    对于通用专业活动系统,箱形桁架通常是一个实用的起点,因为它具有多功能性和可用组件的范围。

    当其外观或三弦配置适合安装时,三角形桁架可能是首选。梯架可用于紧凑或专门定向的应用,而单管支撑适用于选定的更简单的安装布置。

    在选择照明桁架之前,请考虑:

    • 所需的跨度和支撑位置

    • 设备总重量和单个连接点

    • 桁架是悬挂还是地面支撑

    • 载荷的方向和分布

    • 夹具、连接和配件兼容性

    • 运输及安装要求

    照明桁架的选择也会影响夹具、连接器和其他安装组件的选择。探索我们的 桁架配件 规划完整系统时的范围。

  • 关于 Dragon Stage 桁架
    计算机辅助技术协会

    Dragonstage 制造和供应不同形状和配置的铝制照明桁架系统。 请联系我们,告知您所需的尺寸、预期应用和设备布置,以便我们帮助您确定合适的产品选项。必须针对所选配置验证结构适用性和允许负载。

    正在寻找标准照明桁架产品?

    对于紧凑型照明桁架部分、DJ 照明设置和可立即订购的活动设备,请探索我们的 龙活动商店.

    选购标准桁架产品 — DragonEvent

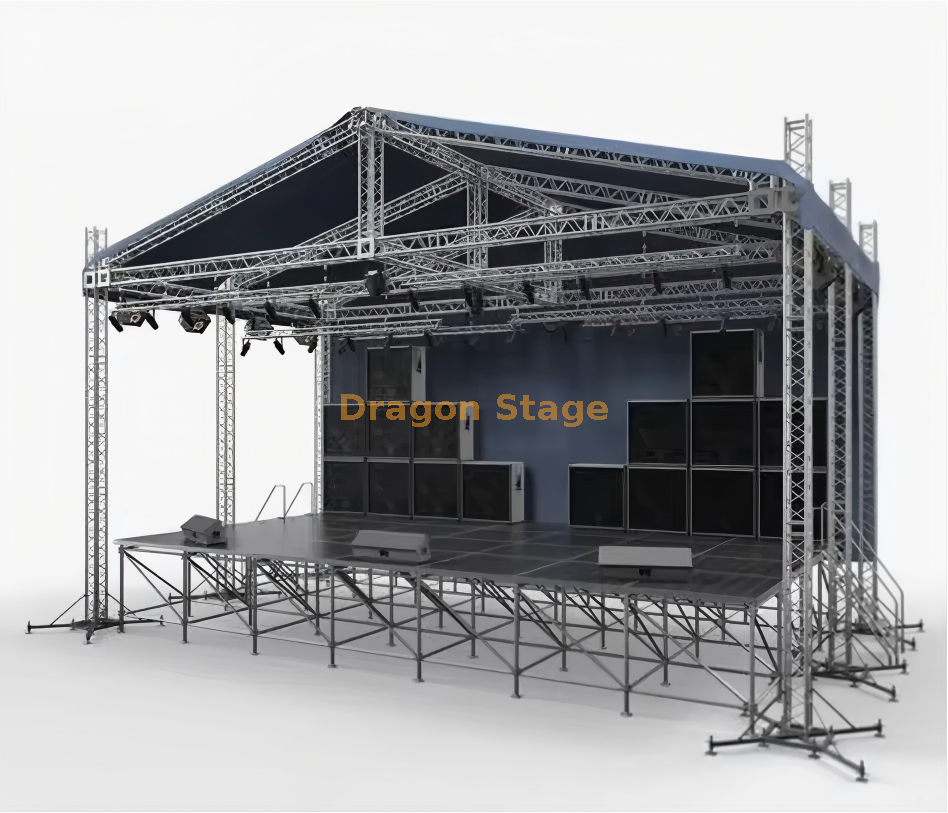

灯光桁架的应用



灯光桁架是舞台结构中最流行、最常见的工具。按材质主要分为钢桁架和铝桁架两种。
钢桁架重量重,但承载能力较大。铝桁架重量轻、便携、坚固。
铝桁架广泛应用于各种活动和舞台,它提供了容纳灯光和其他舞台设备的结构。也是室外舞台系统的主机架。照明桁架系统用途广泛,广泛应用于各个行业:

* 音乐会和现场活动 – 支持照明和线阵列扬声器
* DJ 展位和俱乐部 – 紧凑型照明桁架支架和迷你桁架系统

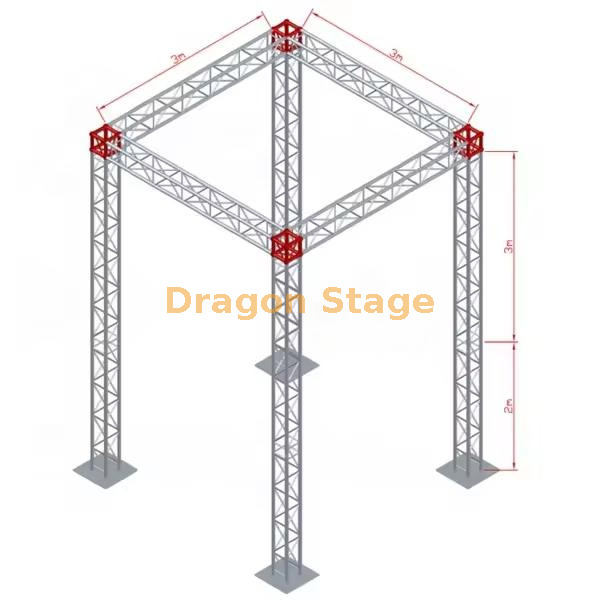

* 展览和贸易展览 – 铝桁架展示结构

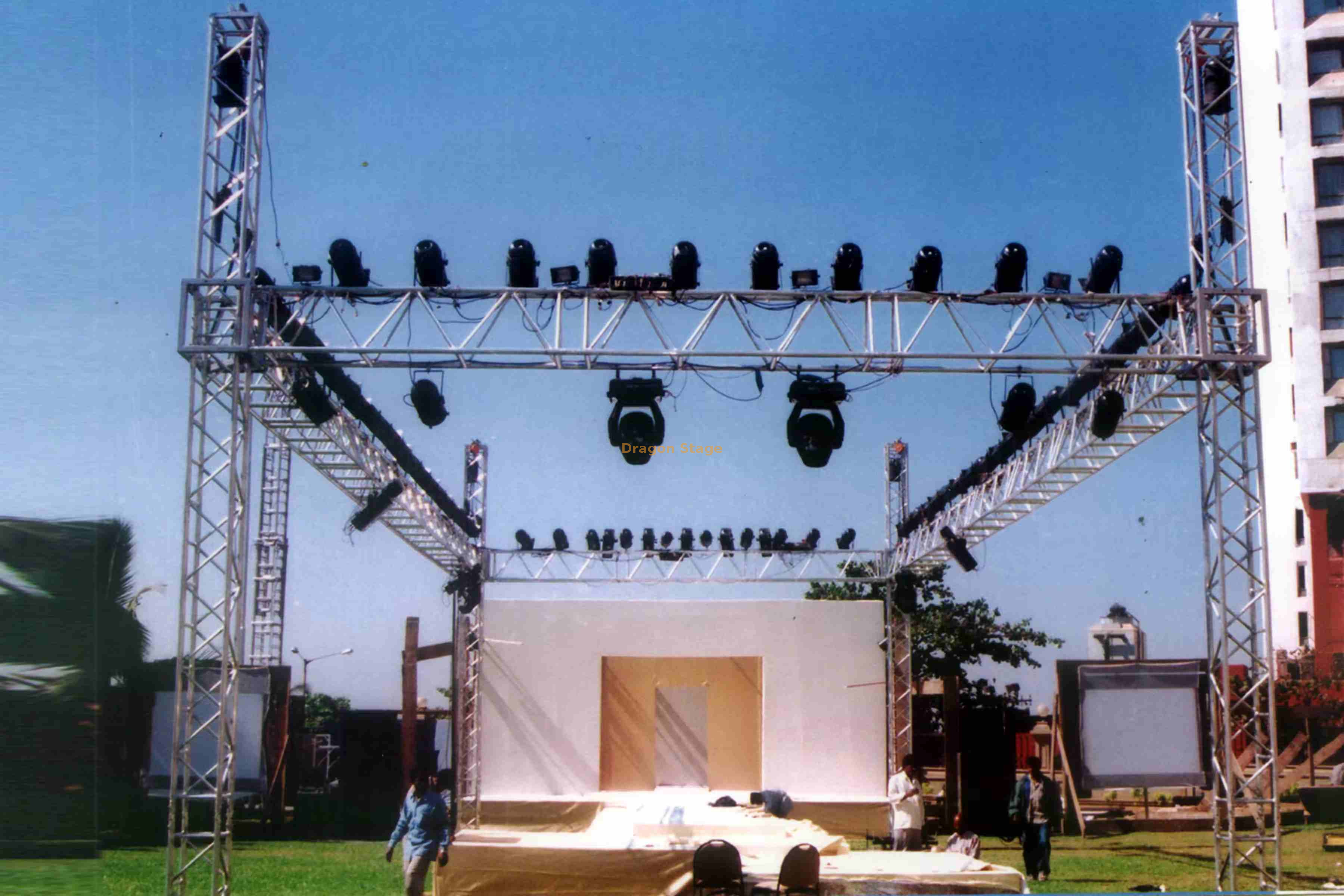

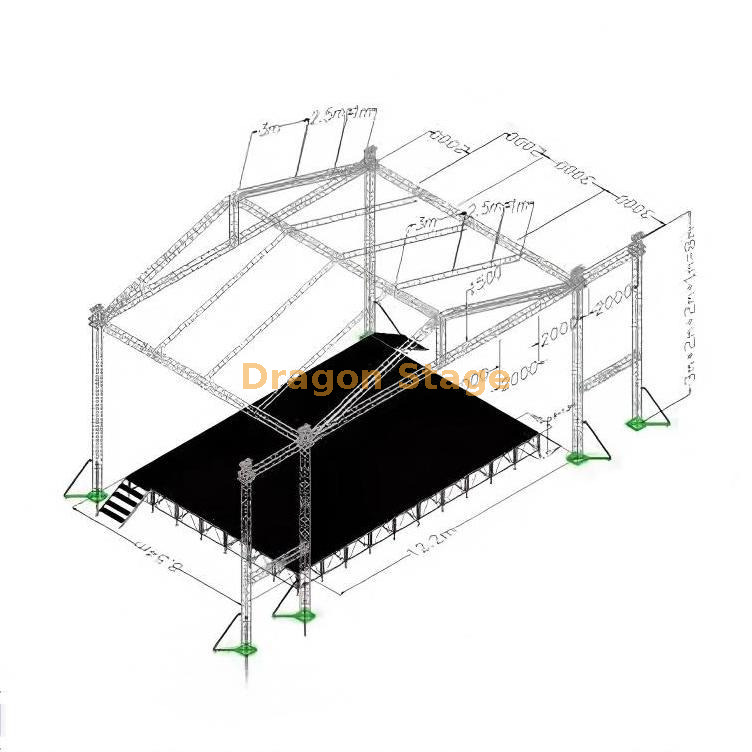

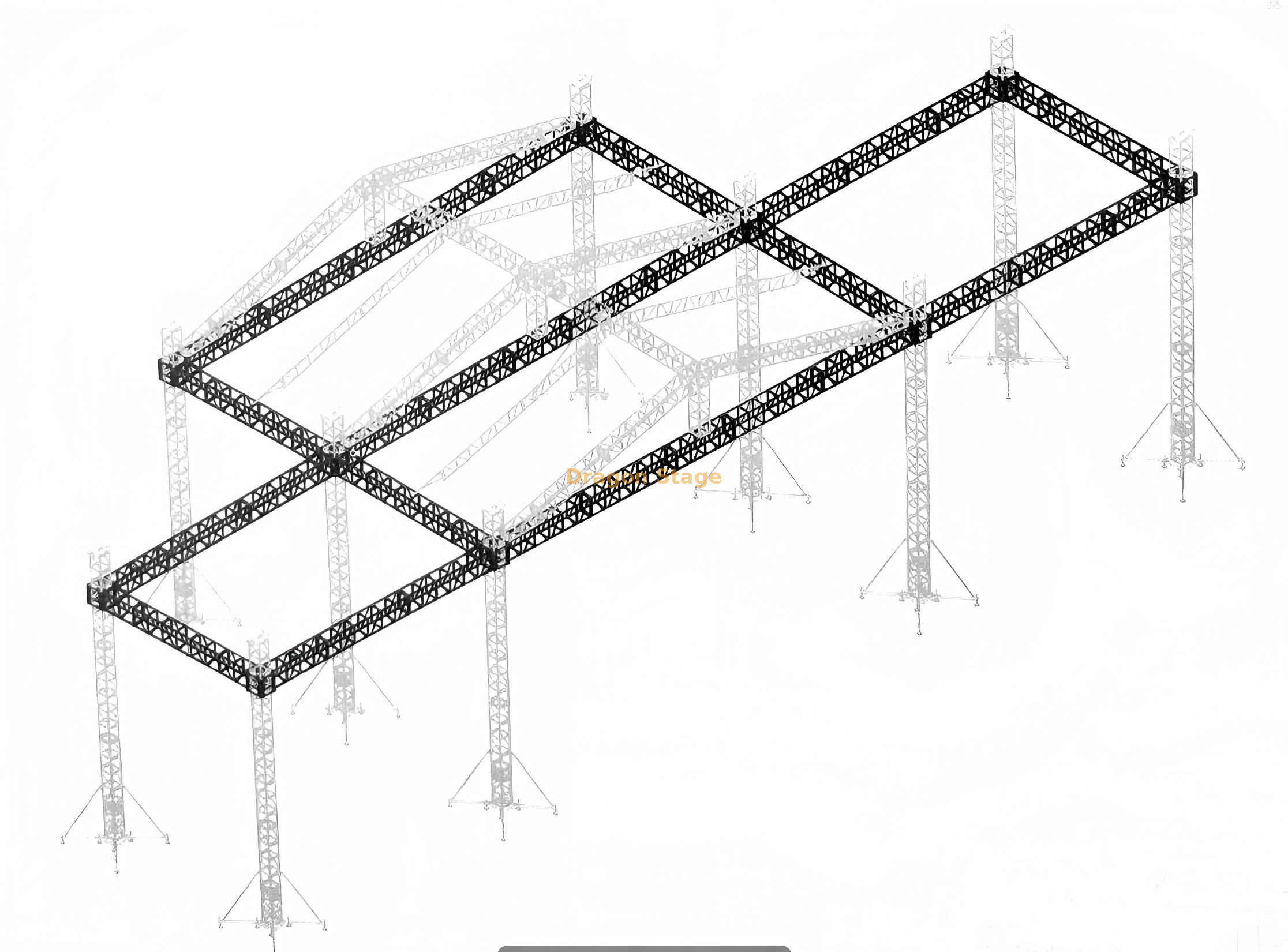

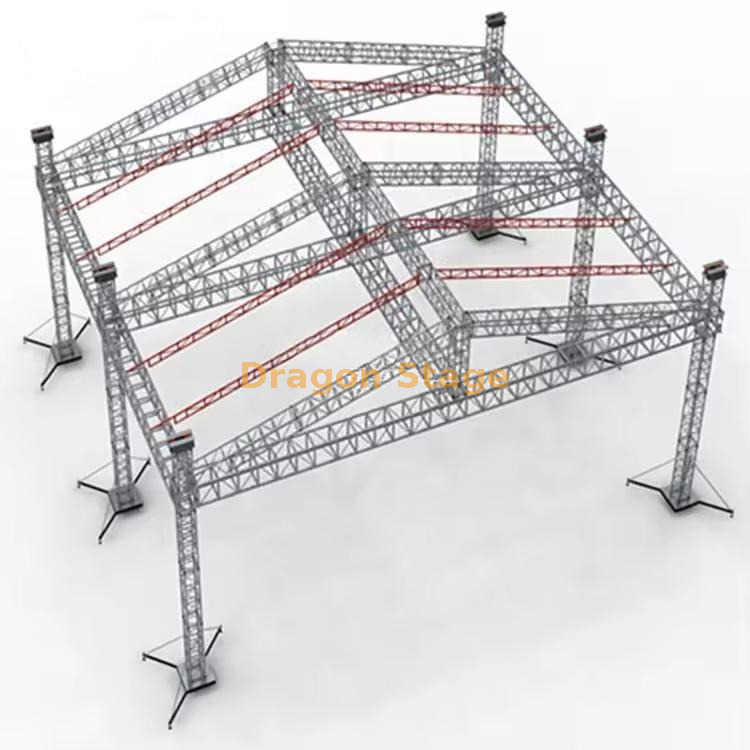

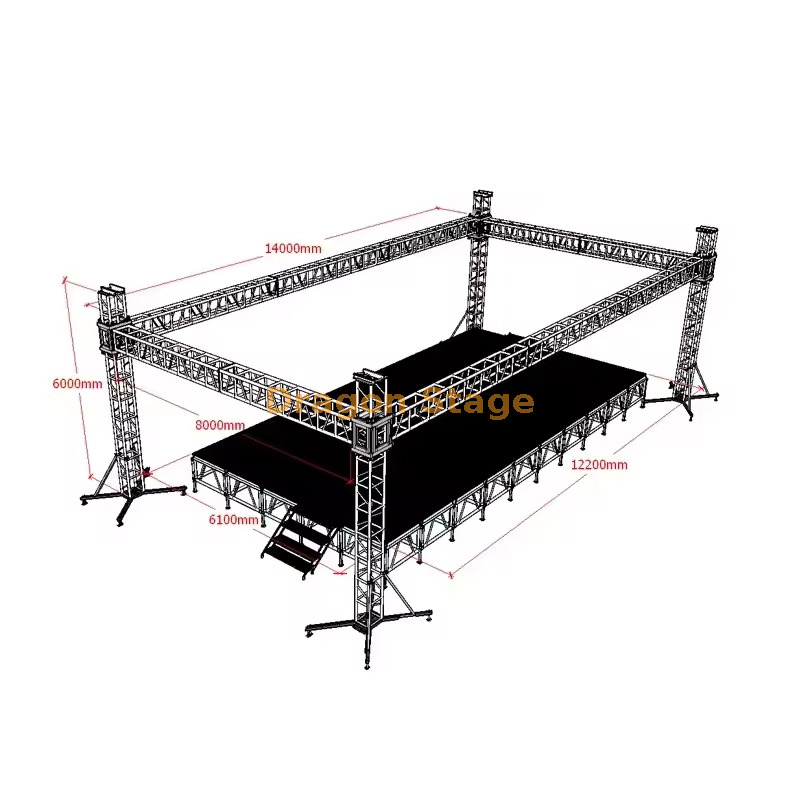

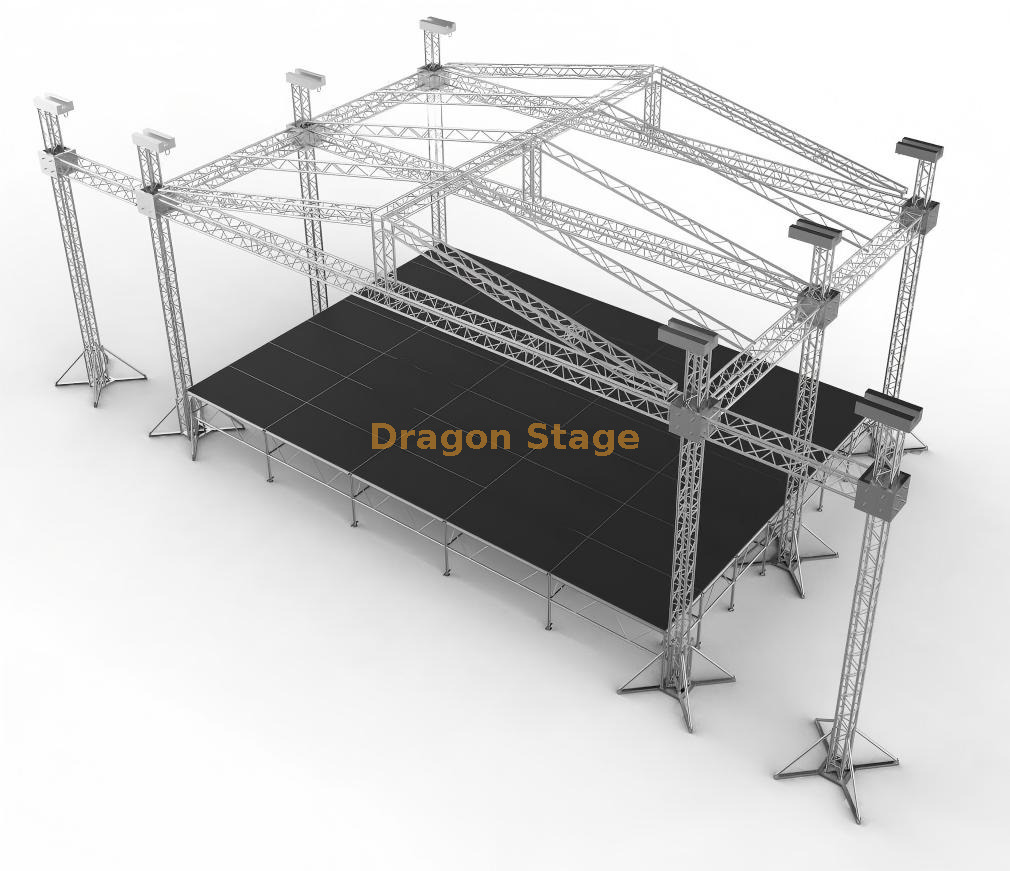

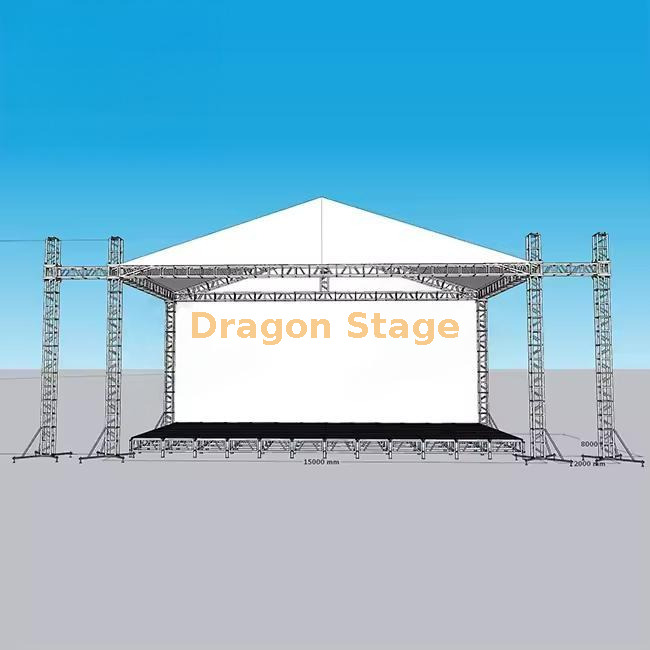

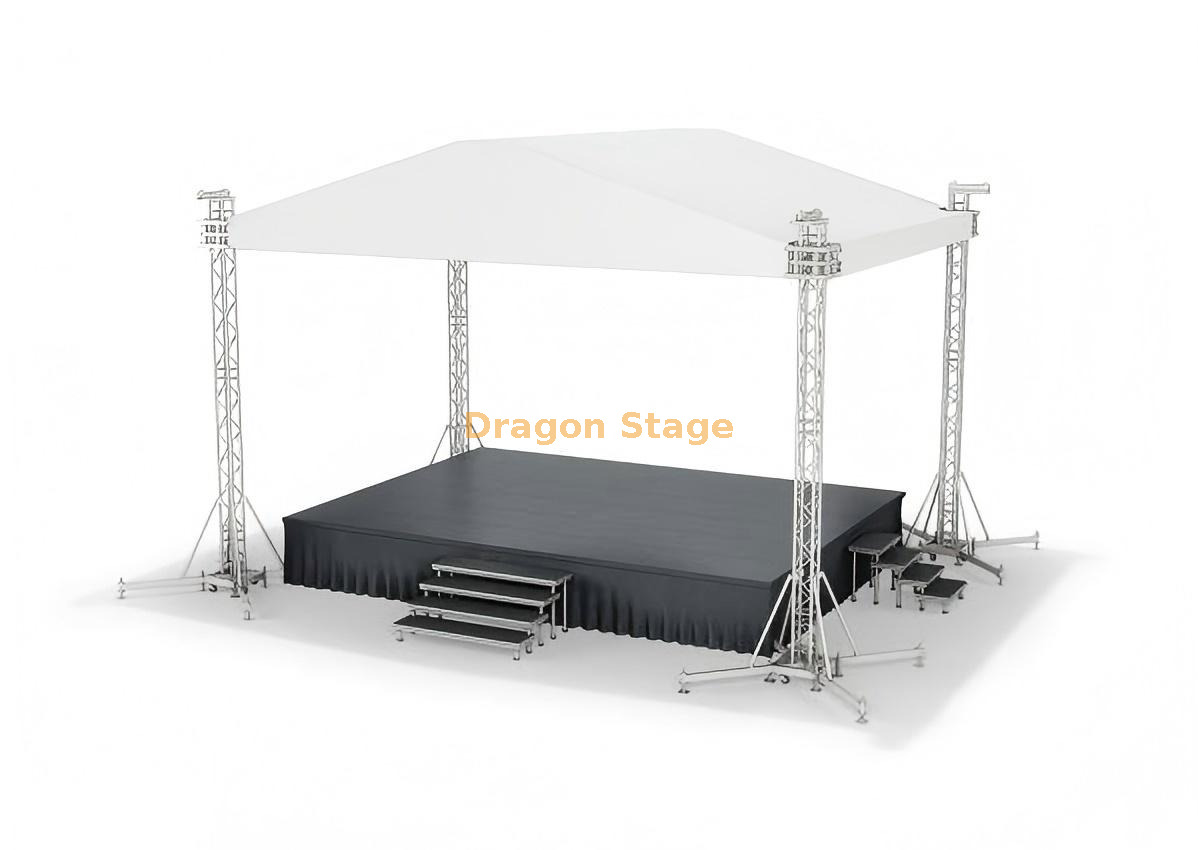

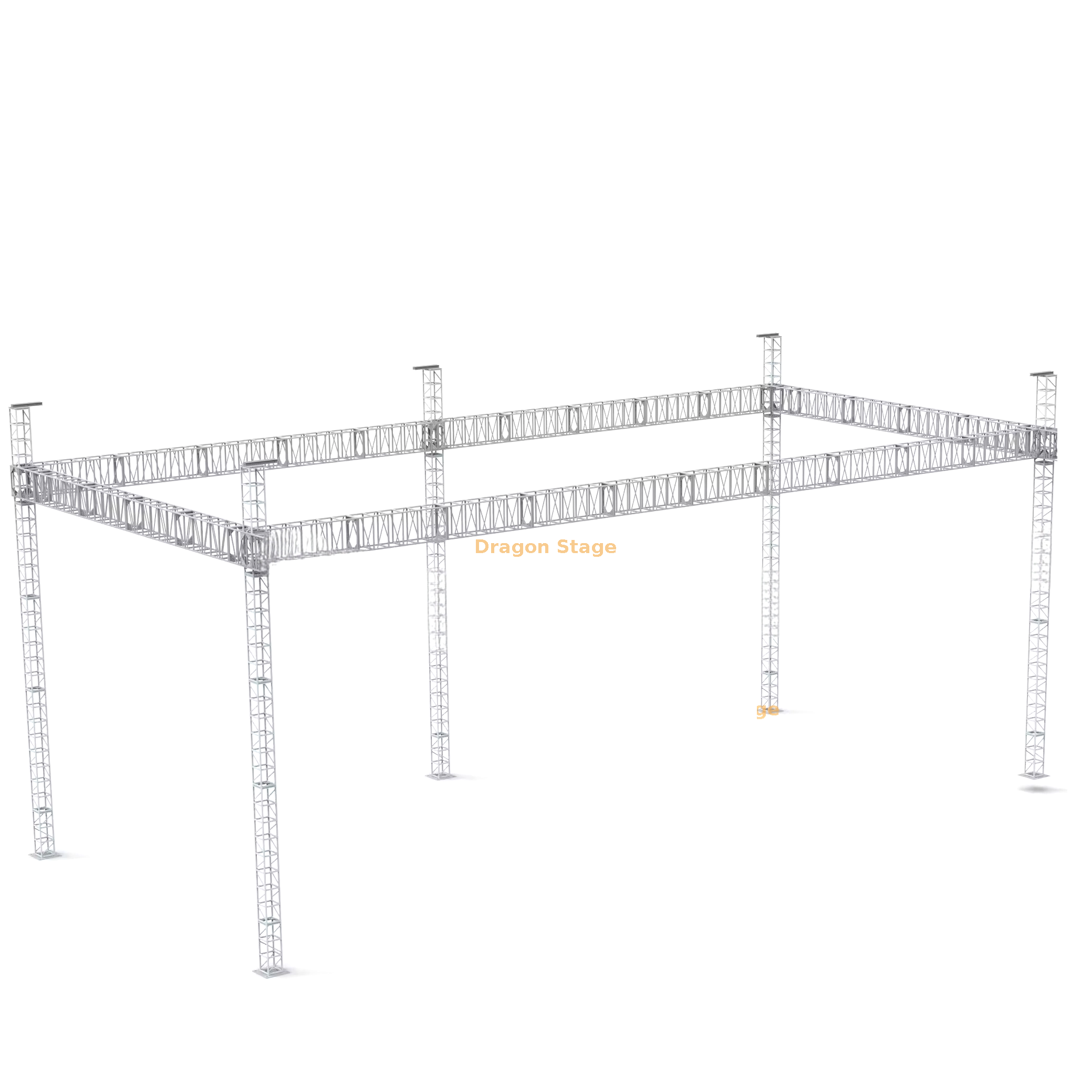

* 户外活动 – 带塔和跨度的全屋顶桁架系统

在许多情况下,照明桁架还具有以下作用:

* 扬声器桁架
* 线阵列桁架
* DJ 桁架系统



由于人们需要定制舞台设置,照明桁架一直从传统的盒装桁架中大大发展。

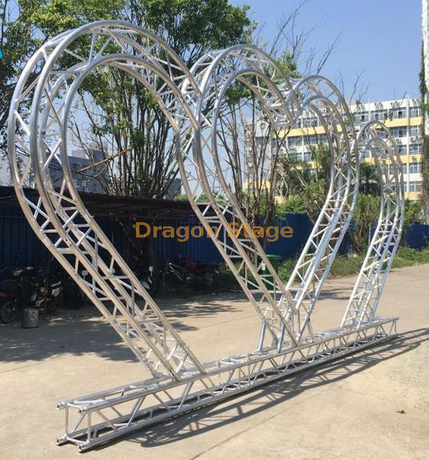

它已被融入不同的形状和定制设计,尤其是对于那些室内照明桁架,例如圆形桁架,俱乐部独特的桁架。

在这些年中,室外桁架结构也已经开发了很多。并且已经添加了许多CSUTOM设计桁架来创建吸引人的场景。

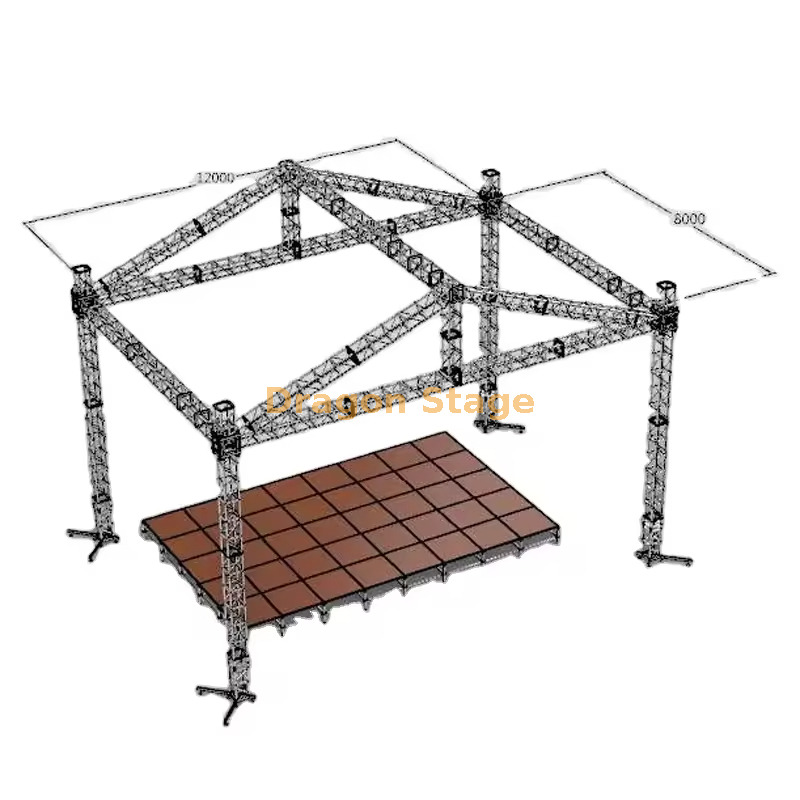

而对于主帧并没有太大变化。关于屋顶形状,它通常分为两种。即平坦的屋顶桁架和曲线屋顶桁架。
如果您想查看更多自定义室外桁架箱,请在此处查看。

龙腾舞台灯光桁架范围


我们制造和供应全系列的照明桁架相关产品:

* 铝插口桁架
* 螺栓(螺丝)桁架
* 箱型桁架、, 三角桁架、圆形桁架
* DJ桁架和桁架支架

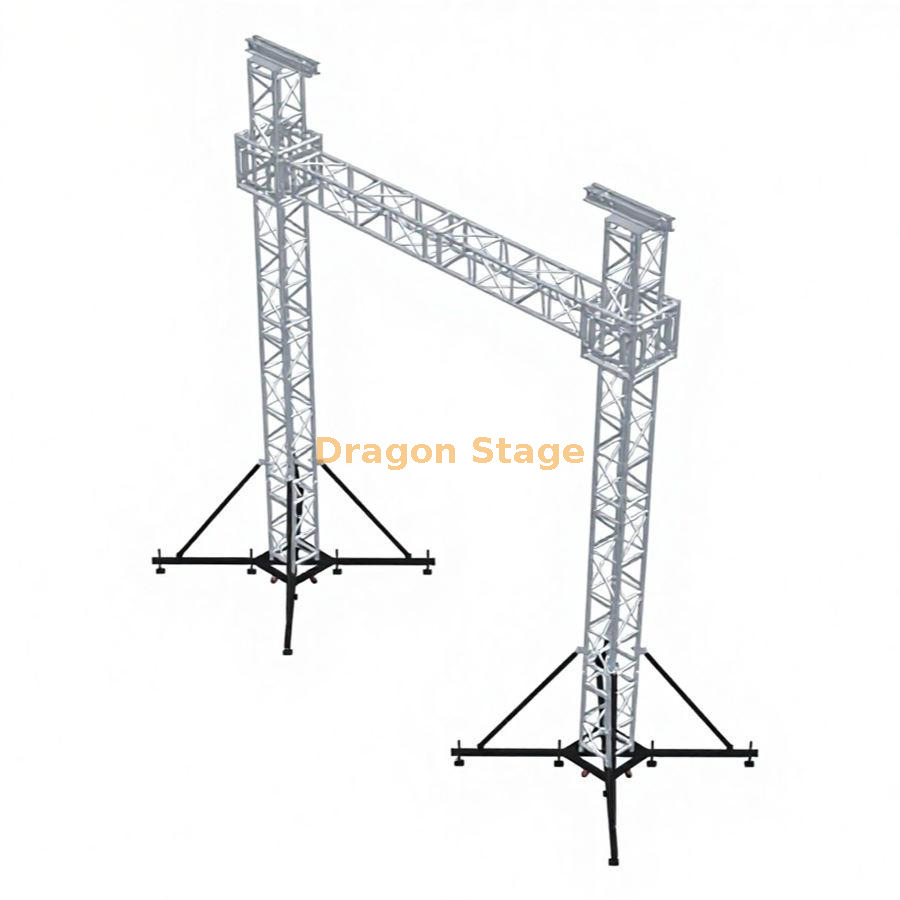

* 桁架升降塔

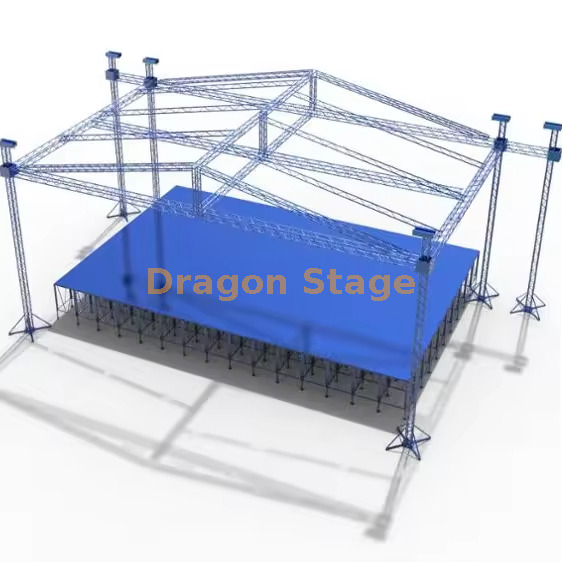

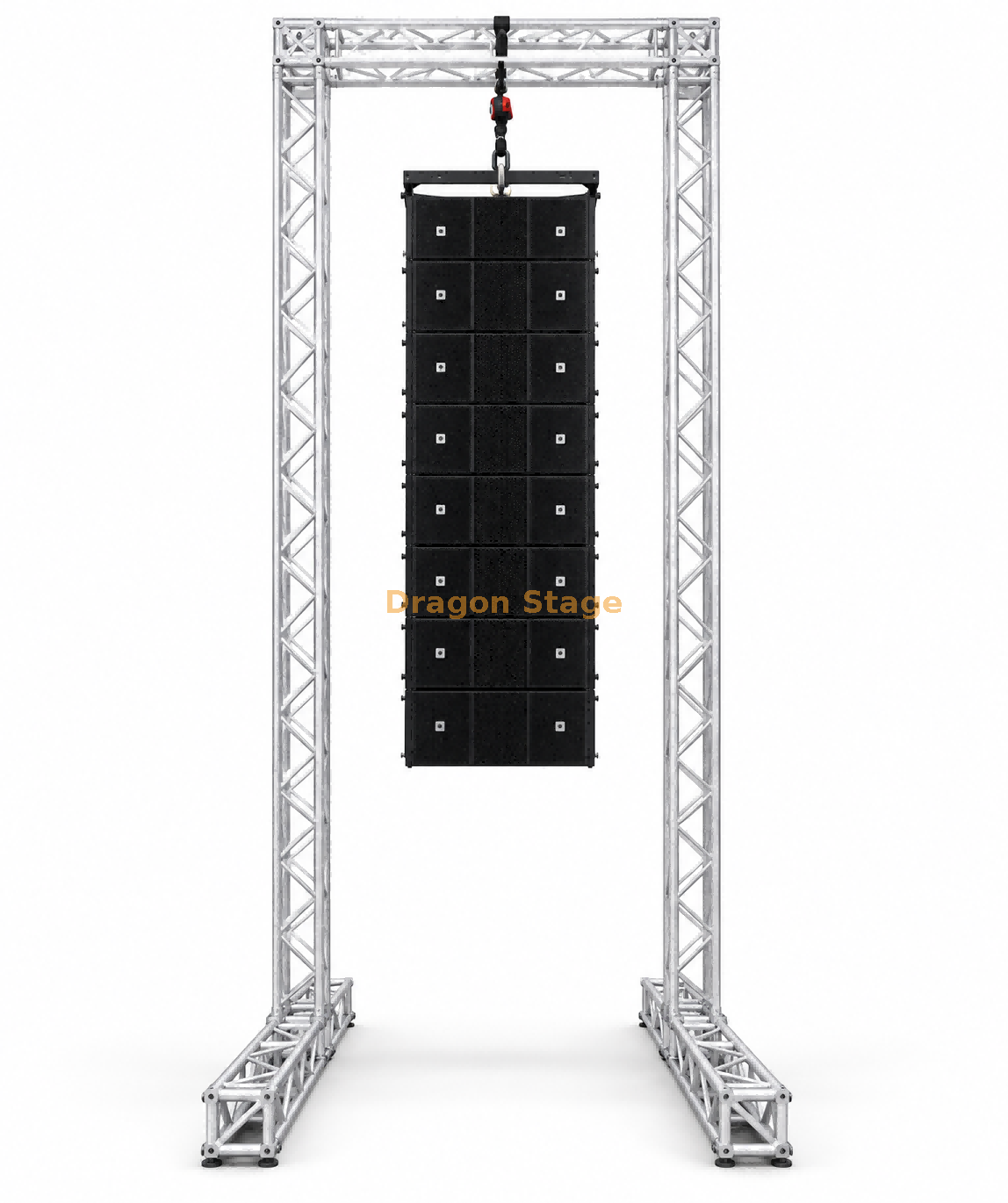

* 线阵列扬声器桁架

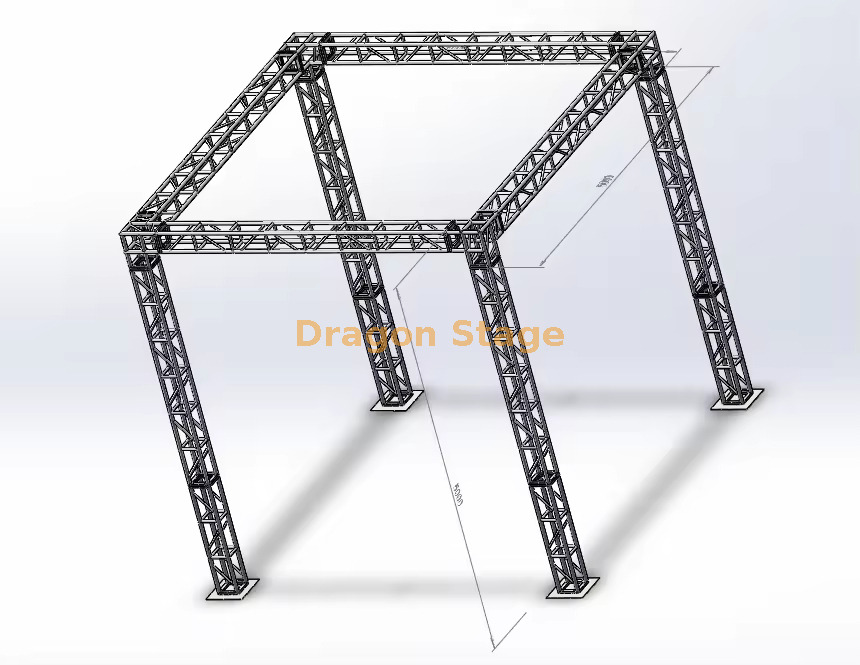

* 展览桁架系统
* 空间桁架结构

我们的舞台桁架系统和照明桁架解决方案专为标准和定制应用而设计。

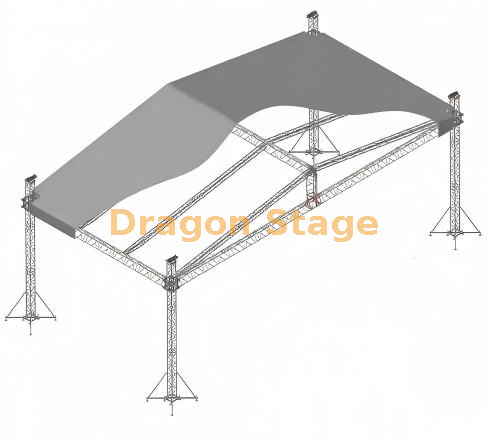

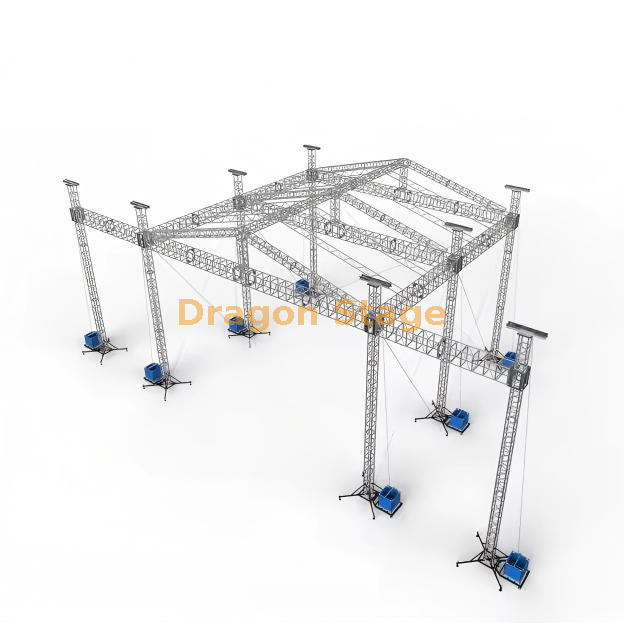

屋顶桁架系统组件和配件说明

铝制屋顶桁架系统不仅仅是桁架梁的集合。它由多个相互连接的组件组成,这些组件共同形成屋顶框架、连接结构构件、支持提升过程并稳定组装结构。

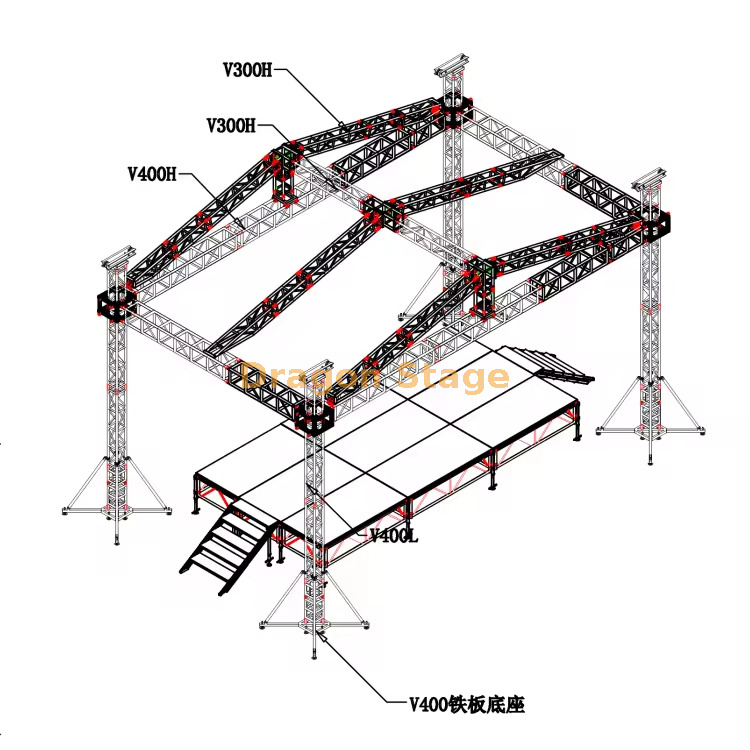

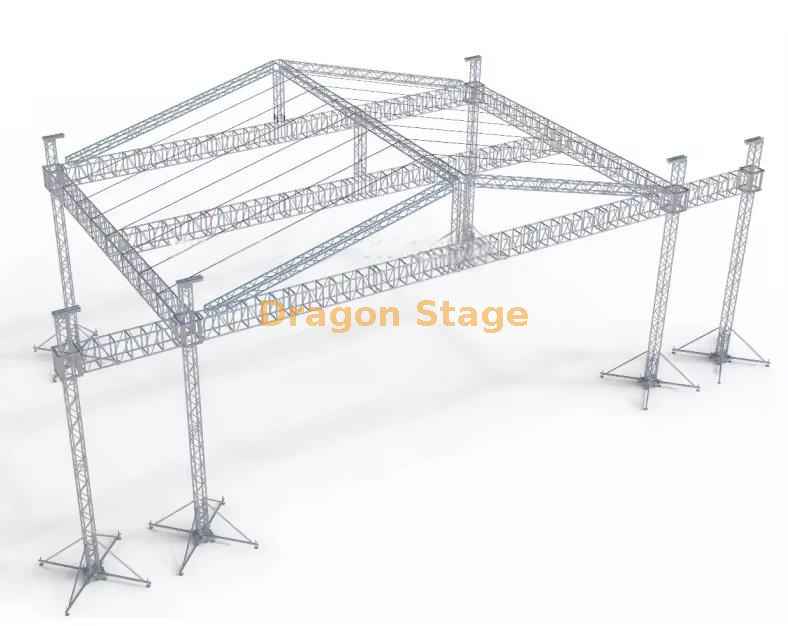

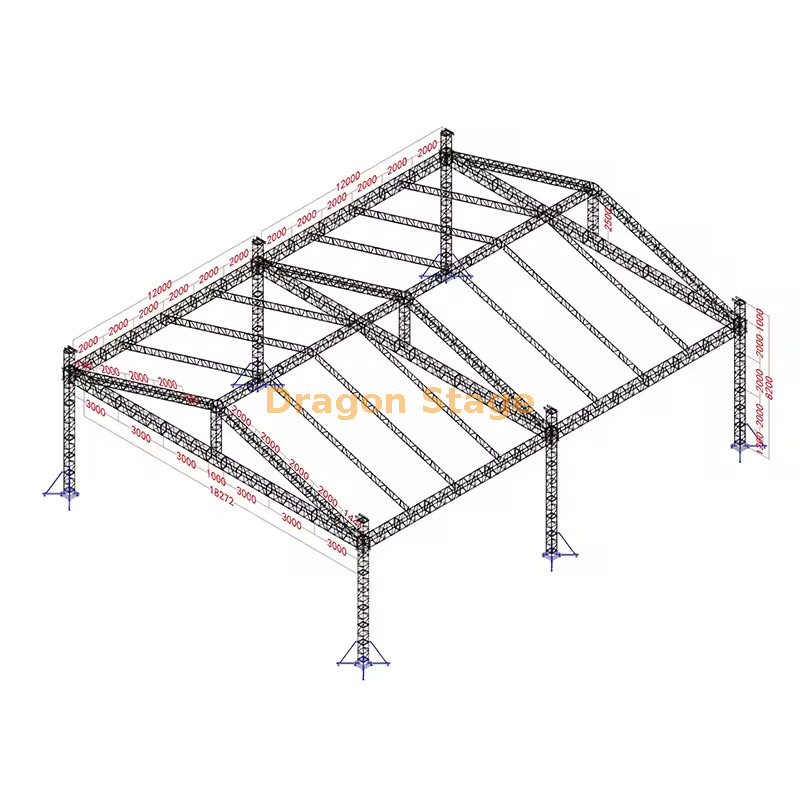

下图显示了典型斜屋顶桁架系统的主要组件,包括屋顶梁、套筒块、吊机、横臂、适配器、底座连接和支腿。

01
袖子块
袖子块适用于桁架塔,它是用于桁架梁和支柱的角连接器,它与支柱一起奔跑。
02
提升
指 手动提升 和 电动起重机。它是将屋顶桁架从地面悬挂到顶部的主要驱动器。
03
根据
也称为 钢基,位于柱塔的底部。它具有轮子和可调节的脚,以进行平衡与运动。
04
交叉臂
也称为 顶部。它是由钢和基部截面制成的。它为柱顶提供了提升机的连锁工作路径。
05
支腿
也称为 支持。它是由铝制倾斜支撑制成的,可为钢制底座和钢制钢杆管制成。
06
腰带
也称为 安全带。它围绕着梁,并挂在葫芦上,以便可以抬起桁架梁。
01
角落
也称为 Cube,Dado,6-Face连接器。 它可以从6个方向连接桁架。
02
基架接头
也称为 铰链。 它的数量是桁架支柱的第一个1M桁架顶部,因此桁架上方的地面可以在地面上。
03
单排架子
也称为 梯子桁架。它通常用作桁架屋顶加固桁架。它比盒桁架轻。
04
桁架
主要参考 盒子方形桁架。它是舞台屋顶结构的主体和框架。
05
适配器
它是屋顶桁架和横梁的屋顶顶部的定制多面连接器
06
较低的倾斜平面
一个具有一端连接到盒子桁架的定制桁架,另一端是坐在桁架梁上的树篱形状。

为什么屋顶桁架组件很重要?


完全组装后,不同的屋顶桁架系统可能看起来相似,但它们的连接细节、提升机构和支撑组件可能有很大差异。

选择或更换单个组件时,重要的是检查桁架尺寸、连接类型、塔架配置以及与现有屋顶系统的兼容性。

Dragonstage 为舞台和活动应用提供铝制屋顶桁架系统和相关组件。 客户可以提供现有的系统规格、所需的屋顶尺寸或组件图纸,以讨论合适的制造和更换选项。

所有起重布置、结构连接和稳定性要求都必须针对特定系统配置进行评估。

桁架角连接器 – 类型、应用和替换零件

桁架角连接件是用于以不同角度和方向连接铝桁架型材的重要部件。它们允许单独的直桁架部分形成矩形框架、照明网格、展览结构和选定的屋顶桁架配置。

根据桁架系统,角连接器有多种配置:

  • 2 向角连接器: 通常用于在两个桁架部分之间形成 90 度角或其他指定角度。

  • 三向角连接器: 用于三个桁架部分需要在一个连接点相交的情况。

  • 4 向角连接器: 适用于选定的多向桁架框架和网格配置。

  • 5 路和 6 路连接器: 用于更复杂的三维桁架布置。

  • 可调节角度和铰接连接器: 专为需要特定或可调节连接角度的配置而设计,但须符合连接器批准的操作范围。


如何选择兼容的桁架角连接器

并非所有桁架角连接器都可以互换。

即使两个桁架系统具有相同的标称尺寸,它们的连接方法和几何形状也可能不同。

在订购替换件或附加角连接器之前,客户应确认:

  • 桁架横截面和标称尺寸,例如 290 × 290 毫米或 400 × 400 毫米

  • 插口连接或螺栓连接系统

  • 主管直径和连接几何形状

  • 所需连接方向数

  • 所需的角角度和方向

  • 现有的桁架制造商或型号(如果有)

对于屋顶桁架应用,可能需要特殊的屋脊连接器、铰接接头或专用适配器来代替普通的 90 度角连接器。


购买标准或定制桁架角连接器

Dragonstage 为不同的桁架系统提供铝制桁架角连接器,包括标准连接点和选定的定制角度配置。

客户可以为新安装购买兼容的连接器,或请求现有桁架结构的更换零件。

探索桁架角连接器 – 查看产品和价格

对于更换零件,请提供照片、桁架尺寸和连接详细信息,以便我们在报价前帮助检查兼容性。


典型的桁架角连接器
铝合金300x300mm / 289x289mm方框2途径角落吊顶桁架
为您的仓库,商店或制造设施创造耐用,有吸引力和灵活的结构支持系统的好方法。
典型的桁架角连接器
Dragonstage铝套管400x400mm / 389x389mm方盒5途角桁架
这款铝套管非常适合您需要获得观众的事件。 Dragonstage铝合金Spigot 400x400mm / 389x389mm方框5途角桁架是为您的活动带来一点点剧院的完美方式。它可以用作讲台,舞台或讲台。该产品由铝制成,它足够坚固,可支持重型设备。铝套管也是可折叠的,这使得易于运输。这个产品非常适合音乐会,戏剧,讲座,甚至生日派对。
箱形桁架
FT44-微型断路器
9.6公斤
(20.96b)

HT44微型断路器
10.9公斤
(23.94磅)

多接线盒
0.4m(1.31英尺)
我们的专业 铝箱灯架 采用高强度 50×2mm 管,为任何生产提供异常稳定和轻质的基础。它专为耐用性和快速组装而设计,是安全设备索具的首选。探索我们的 工程与解决方案 在设计您的下一个高端舞台项目时寻求专家帮助。



定制照明桁架解决方案


我们根据项目要求提供定制的照明桁架设计,包括:

* 半圆形屋顶桁架(经济高效的替代方案)

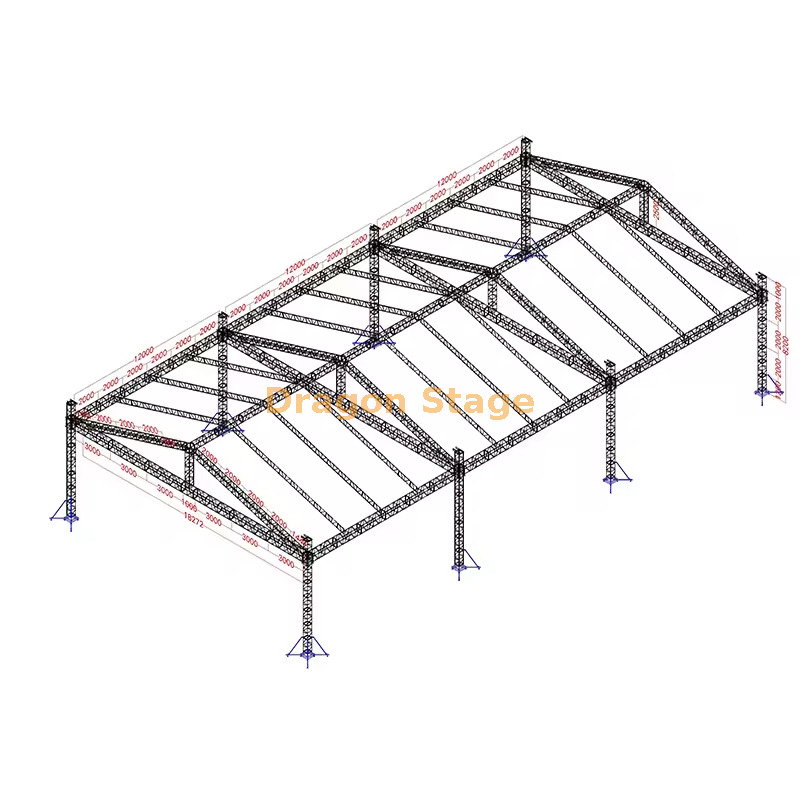

* 具有多个塔的大型活动桁架系统

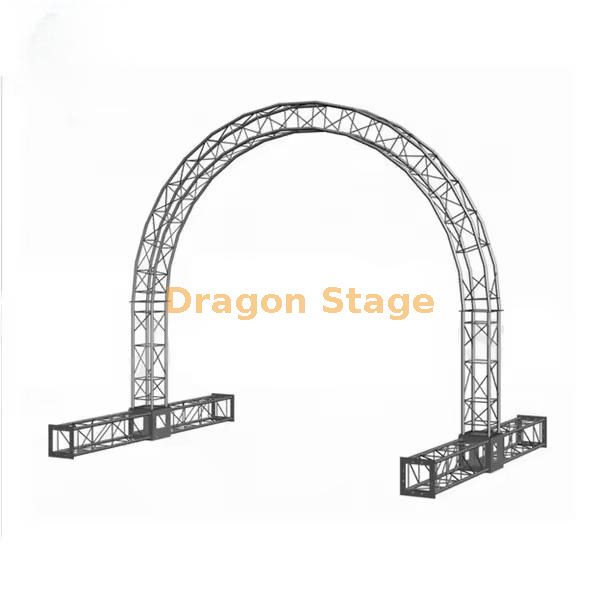

* 弧形和建筑桁架设计

与复杂的多塔系统相比,我们的半圆形屋顶桁架在保持性能的同时提供了更经济的解决方案。

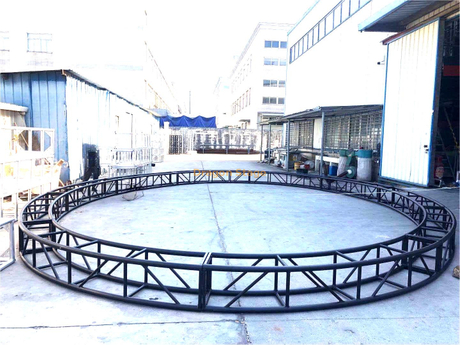

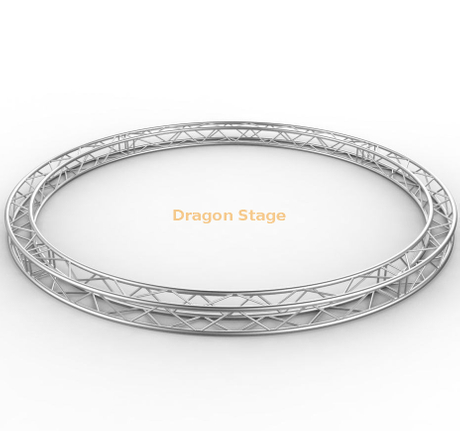

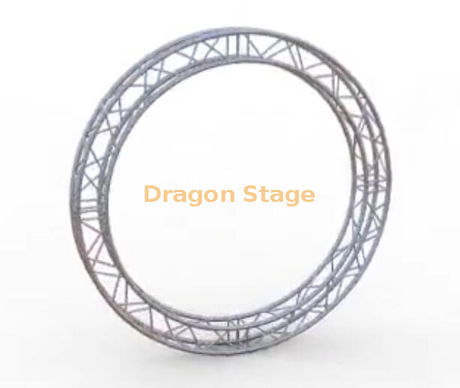

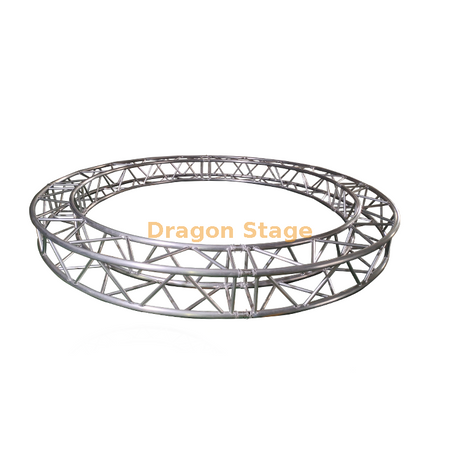

  • 圆灯桁架
    定义:不同尺寸的圆形桁架悬挂灯,用于舞台场景设计
    应用范围:它被广泛用于灯光结构和舞台场景设计
    特征:轻巧,轻松安装和拆卸
  • 俱乐部照明设计结构
    定义:俱乐部照明设计结构具有用于灯,舞台设备和扬声器应用程序范围的多功能功能
    :室内室外餐具灯装饰框架,大型舞台场景支撑,照明和音频设备挂接结构
    功能:定制设计,精巧,可重复使用​​​
  • 旋转照明桁架
    定义:铝制模块化舞台桁架可以将所有尺寸的舞台剪辑,几乎没有用于照明范围的自定义生产
    :室内派对,俱乐部,室外活动,聚会,音乐会
    功能:轻巧,可重复使用,标准尺寸,模块化设计​​​
  • 标准铝制舞台照明桁架
    定义:铝旋转桁架是一种灯光和旋转器。
    应用:可以在许多需要精巧的照明节目的地方广泛使用,例如室内派对,俱乐部,户外活动,聚会,音乐会
    功能:可重复使用。耐用


如何正确选择照明桁架?

选择合适的标准照明桁架主要取决于两个基本因素:功能和承载能力。
一般舞台桁架、铝看台、展位桁架、展览桁架主要采用梯形桁架、三角桁架;箱型桁架广泛被视为舞台桁架的各种组成部分,如:柱桁架、柱桁架、桁架梁、屋面桁架、支撑桁架等。
在这里,我们列出了几乎所有类型的照明桁架(插口桁架和螺旋桁架)的铝桁架参数,供您选择和参考。

更多的:

选择正确的照明桁架对于您的活动或表演的成功至关重要。照明桁架是用于支撑和悬挂娱乐行业中的灯光、扬声器和其他设备的结构。以下是选择照明桁架时需要考虑的一些重要因素:

承重能力:
确定您计划悬挂在桁架上的设备的重量,包括灯、扬声器和任何其他配件。确保您选择的桁架能够安全支撑总重量。

跨度和尺寸:
考虑将使用桁架的区域的跨度和尺寸。桁架需要足够宽和高,以覆盖所需的空间并容纳照明灯具。

材料:
照明桁架通常由铝或钢制成。铝桁架重量轻,更便携,更容易搬运和运输。钢桁架较重,但可以提供更高的负载能力。选择最适合您需求的材料。

设计和风格:
考虑桁架的设计和风格,因为它会影响活动的整体美感。有些桁架的设计具有时尚和现代的外观,而另一些桁架可能具有更工业或传统的外观。

组装和索具:
检查组装和索具的简易性。有些桁架配有快速连接系统或专为轻松安装而设计。考虑一下您需要多快、多高效地安装和拆卸桁架系统。

耐用性:
评估桁架的耐用性,尤其是频繁使用或在苛刻环境中使用时。高品质的材料和结构有助于延长桁架的使用寿命。

运输和储存:
考虑桁架的便携性和储存要求。如果您经常移动或运输设备,请寻找易于拆卸且紧凑以便运输的桁架。

兼容性:
确保桁架系统与您的照明灯具和其他配件兼容。检查标准安装选项和连接点。

预算:
确定照明桁架的预算。价格可能因材料、设计和功能而异。平衡您的要求和预算,找到最适合您需求的桁架。

安全标准:
确保桁架系统符合安全标准和法规。这对于在活动期间保护设备和人员至关重要。

评论和建议:
阅读其他用户的评论或寻求行业专业人士的建议。学习他人的经验可以帮助您做出明智的决定。

通过仔细考虑这些因素,您可以选择满足您特定要求并确保活动安全成功的照明桁架。


铝插口桁架 F54 520mm 方形活动舞台照明铝桁架
铝插口桁架520*520mm
管径:50毫米
壁厚:4.0 毫米
支架直径:30毫米
包括连接器

这款大容量 520mm方形铝桁架 专为大跨度和极端负载要求而设计。专为专业人士设计 音乐会和活动舞台 产品,其强大的配置为复杂的 照明桁架 钻机,确保高端视觉表演的最大稳定性和安全性。
查看更多
铝合金直插口方箱 290mm 桁架 F34 0.5m 1m 1.5m 2m 2.5m 3m / 1.64ft 3.28ft 4.92ft 6.56ft 8.2ft 9.84ft
铝合金直插口方箱 290mm 桁架 F34 0.5m 1m 1.5m 2m 2.5m 3m / 1.64ft 3.28ft 4.92ft 6.56ft 8.2ft 9.84ft
主管50x2mm
我们的专业 铝合金插口方桁架 是高性能索具的行业标准。设计坚固 模块化系统逻辑,这种多功能解决方案非常适合 音乐会和活动舞台。它具有卓越的承载稳定性和时尚的外观,可支持专业照明和 LED 屏幕。
查看更多
铝箱桁架 Cs20 插口桁架 200x200mm
断面:​​方形200x200mm
斜管:12x2.0mm
主管:30x2.0mm
长度:0.5/1/2/2.5m
支架:20x2.0mm
这个溢价 200x200mm 铝制插口箱桁架 提供紧凑但极其坚固的结构解决方案。非常适合 展览和贸易展览,其高精度锥形连接系统保证了快速装配。是创造精致的专业选择 照明桁架 任何网格 音乐会和活动舞台 环境。
查看更多
50x3mm 290mm 方形插口桁架活动铝制照明桁架 0.5m 1m 1.5m 2m 2.5m 3m / 1.64ft 3.28ft 4.92ft 6.56ft 8.2ft 9.84ft
50x3mm 290mm 方形插口桁架活动铝制照明桁架 0.5m 1m 1.5m 2m 2.5m 3m / 1.64ft 3.28ft 4.92ft 6.56ft 8.2ft 9.84ft
我们的 290mm 铝制方形插口桁架 带有 50x3mm 主管管是专业索具的重型解决方案。利用一个 模块化系统逻辑,这个多功能系列非常适合 音乐会和活动舞台,为任何生产环境提供卓越的承载稳定性和快速组装。
查看更多
CS35 铝插口桁架 350mm
桁架尺寸350*350mm
主管50*3mm
副管30*2mm
支撑管25*2mm
这个溢价 350mm 铝插口桁架 专为卓越的稳定性和快速组装而设计。专业人士的理想选择 音乐会和活动舞台 产品,其高精度锥形连接系统确保无缝配合。它是创造精致的完美选择 照明桁架 适用于任何高端的网格 展览或贸易展览.
查看更多
CS68101 重型舞台灯桁架 680x1010mm
断面:方形670x1010mm
内衬管:30x2.0mm
主管:50x5.0mm
支架:50x3.0mm
这 重型舞台灯光桁架 (680x1010mm) 专为大跨度和极端负载要求而设计。专为专业人士设计 音乐会和活动舞台 产品,其坚固的矩形轮廓可确保最大的稳定性。是支持大规模的最终解决方案 照明桁架 安全地安装钻机和重型 LED 墙。
查看更多
CS6070 重型舞台箱桁架 600x700m
断面:方形600x760mm
斜管:25x2.0mm
主管:50x4.0mm
支架:50x2.0mm
这 重型铝箱桁架 (600x700mm) 专为卓越的结构完整性和巨大的负载能力而设计。专业人士的理想选择 音乐会和活动舞台 生产,其稳健的设计支持大规模 照明桁架 装备和 LED 墙,确保为任何世界级表演提供安全稳定的环境。
查看更多
830x630mm 插口桁架主管 50x4mm 和 60*5mm
插口桁架截面尺寸为830毫米宽和630毫米深。主管为50x4mm或60x5mm。
这款超重型 铝插口桁架 采用加固的 50x4mm 和 60x5mm 主管,专为大跨度和最大负载要求而设计。专业人士的理想选择 音乐会和活动舞台 其高精度插口连接确保了世界一流产品的快速组装和无与伦比的结构稳定性。
查看更多
CS5060 铝制重型插口照明桁架 500x600mm
断面:​​方形500x600mm
斜管:25x2.0mm
主管:50x3.0mm
支架:50x2.0mm
这 重型铝制插口照明桁架 (500x600mm) 专为卓越的稳定性和巨大的负载能力而设计。非常适合大规模 音乐会和活动舞台 制作,其坚固的矩形轮廓为专业人士提供了安全的基础 照明桁架 钻机和高影响力的视觉展示。
查看更多
CS4060 铝方桁架 400x600mm
断面:​​方形400x600mm
内含管:25x2.0mm
主管:50x3.0mm
支架:50x2.0mm
材质:铝6082--T6
这个专业的 400x600mm 铝制矩形桁架 专为高容量负载和大跨度而设计。专为大型 音乐会和活动舞台 产品,其强大的配置文件为 照明桁架 钻机,确保高端视觉表演的最大稳定性和安全性。
查看更多
F44 铝插口桁架 400mm
F44 铝制插口桁架 400mm
主管50x3mm,支撑管50x2mm,倾斜管20x2mm
这个专业的 400mm铝方桁架 专为重型性能和终极可靠性而设计。它具有安全的锥形连接系统,可作为坚固的骨干 音乐会和活动舞台 作品。其高负载能力和光滑的表面使其成为要求严格的理想选择 照明桁架 配置。
查看更多
铝插口桁架 290mm 桁架 F34
截面:方形289x289mm
斜管:20x2.0mm
主管:50x3.0mm
长度:0.5/1/2/3/4m
支架:25x2.0mm
我们的 290mm铝插口方形桁架 是高性能索具的行业标准。设计坚固 模块化系统逻辑,这种多功能解决方案非常适合 音乐会和活动舞台。它提供卓越的承载能力和时尚的外观,为专业照明和 LED 屏幕提供支持。
查看更多
铝桁架 F44P 400mm 箱式插口桁架
管径:50毫米
壁厚:3.0 毫米
支架直径:25毫米
包括连接器
这个专业的 400mm铝箱插口桁架 专为高负载能力和快速组装而设计。适合任何人 音乐会和活动舞台,其 400mm 方形轮廓提供卓越的稳定性。这种多功能系统是创建安全且视觉震撼的行业标准 照明桁架 竞技场和剧院的配置。
查看更多
升降塔铝制扬声器塔桁架 CS40
升降塔铝制扬声器塔桁架 CS40
铝桁架是一种坚固、轻质且用途广泛的材料,用于建造空心结构。
铝桁架 - 了解如何制作铝桁架 |铝桁架 |铝桁架设计|铝桁架 |铝桁架 |铝桁架画廊|铝桁架铝桁架照片| 铝桁架照片| 铝桁架照片| 铝桁架照片| 铝桁架照片| 铝桁架照片铝桁架画廊|建筑中的铝桁架|
我们的重型 铝制扬声器升降塔 是一个至关重要的 模块化系统 专为安全吊装线阵列扬声器和照明设备而设计。它专为稳定性和易用性而设计,是专业人士的完美支持解决方案 音乐会和活动舞台 需要精确的设备标高。
查看更多
铝插口桁架 100mm 桁架 F14
断面: 方形100x100mm
斜管:6mm
主管:20x2.0mm
长度:0.5/1/1/1.5m
支架:80x80x5.0mm
我们的 100mm铝插口方桁架 是一款超紧凑的解决方案,专为装饰性展示和轻型索具而设计。由专业人士打造 模块化系统逻辑,这款多功能迷你桁架非常适合零售环境和 展位,在不影响结构可靠性的情况下提供时尚的美感。
查看更多
CS5276 铝制重型照明桁架 520x760mm
铝插口桁架520*760mm
截面:方形520x760mm
斜管:30x2.0mm
主管:50x4.0mm
支架:50x2.0mm
材质:铝6082--T6
这 重型铝制照明桁架 (520x760mm) 专为大负载能力和长跨度稳定性而设计。非常适合专业人士 音乐会和活动舞台 产品,其坚固的矩形轮廓为复杂的 照明桁架 钻机和高分辨率 LED 视频墙。
查看更多
F42 铝桁架 400mm 插口桁架
管径:50毫米
壁厚:3毫米
支架直径:25毫米
包括连接器
我们的专业 400mm 插口桁架 专为在各种活动环境中提供高性能承载而设计。这款铝制方形桁架采用强大的模块化逻辑设计,为安全悬挂灯和 LED 屏幕提供了理想的解决方案。了解更多关于它的信息 负载能力及分析 确保您下次生产的安全。
查看更多
铝插口桁架 F32 工字梁桁架 290mm 宽
I 梁桁架我们也称其为梯形桁架
管径:50mm。
壁厚:3.0毫米
支架直径:20毫米
包括连接器
我们的 290mm 铝制工字梁插口桁架 为专业活动索具提供高强度、轻量化的解决方案。设计重点 模块化系统逻辑,这种扁平桁架型材非常适合节省空间的安装,提供时尚的外观,同时又不影响照明显示器的结构完整性。
查看更多
SPIGOT铝三角形桁架0.5m 1m 1.5m 2m 2.5m 3m / 1.64ft 3.28英尺4.92英尺6.56英尺8.2英尺8.2英尺9.84英尺
钉铝三角形桁架
铝三桁架
0.5m 1m 1.5m 2m 2.5m 3m / 1.64英尺3.28英尺4.92英尺6.56英尺8.2英尺9.84英尺
我们的 铝制三角插口桁架 为专业活动设置提供轻质且高强度的解决方案。设计以干净 模块化系统逻辑,有0.5m至3m的各种长度可供选择。非常适合 展位 和装饰性显示器,它确保稳定性和时尚的美感。
查看更多
290mm桁架 F43 三角桁架
管径:50毫米
壁厚:3.0 毫米
支架直径:25毫米
包括连接器
这个专业的 铝三角桁架 提供时尚、现代的美学与高强度的结构性能相结合。专为多功能而设计 音乐会和活动舞台 设置,其轻质三角形轮廓易于操作,使其成为高影响力的最爱 照明桁架 设计和展览展示。
查看更多
F33 290mm桁架、三角桁架、欧式桁架、插口展览灯光桁架
管径:50毫米
壁厚:3.0 毫米
支架直径:20毫米
包括连接器
我们的溢价 三角形插口桁架 为现代活动制作提供轻质但高强度的解决方案。非常适合紧凑空间和装饰性展示,这 模块化系统 确保轻松组装。无论是零售还是展览,它都能满足您的照明需求,在美学吸引力和结构完整性之间实现完美平衡。
查看更多
高承载能力 290mm x 290mm 插口桁架 4mm 厚
这是定制的高负载能力 290mm x 290mm 插口桁架
主管4mm厚
副支架 3 毫米厚,​​2 个侧面
这 290mm 高负载插口桁架 具有 4 毫米的加固壁厚,可实现最大的结构完整性。专为高需求而设计 音乐会和活动舞台 环境中,它提供了可靠且快速的连接解决方​​案。其卓越的强度使其成为复杂的首选 照明桁架 全局配置。
查看更多
重型 290mm Spiogt 桁架 3mm 厚
这是定制重型 290 毫米 Spiogt 桁架
主管50x3mm
虎钳管 50x2mm
倾斜管 25x2mm,2 面
这 290mm 重型插口桁架 具有 3 毫米的加固壁厚,为专业人士提供卓越的结构强度 音乐会和活动舞台 设置。它专为耐用性和快速组装而设计,为要求严格的应用提供了安全且高容量的框架 照明桁架 在任何场所的应用程序。
查看更多
活动音乐会铝制灯光桁架 双悬挂巡演桁架 预装桁架
活动音乐会铝制灯光桁架 双悬挂巡演桁架 预装桁架
600x350毫米
巡演桁架预装桁架是一种多功能且方便的舞台设置,常用于巡演制作和音乐会。它通常由桁架结构组成,其中包含预装的照明装置、音频设备和其他配件。
我们的 铝制双挂预装桁架 是专业巡演和大型演出的终极解决方案 音乐会和活动舞台。旨在简化物流,这 模块化系统 允许照明装置在运输过程中保持预先安装状态,从而显着减少高压生产计划的装载时间。
查看更多
铝制50mm直径单管桁架
铝制直径 50 毫米单管桁架广泛使用并受到专业人士的信赖,该桁架提供无与伦比的强度和耐用性。
我们有多种标准长度供您选择。
我们的价格包括 1 个连接器和 2 个引脚和夹子
这个高品位 铝制50mm直径单管桁架 为现代显示器提供时尚简约的解决方案。非常适合 展览和贸易展览,其轻量化设计确保易于操作,同时保持专业的结构完整性 音乐会和活动舞台 装饰和轻型索具需求。
查看更多
方形插口可折叠桁架/折叠桁架 520x760mm
管径:50毫米
壁厚:4.0 毫米
支架直径:25毫米
包括连接器
这款大容量 520x760mm 折叠桁架 专为最大物流效率和重型性能而设计。它具有安全的插口连接,为大规模应用提供了强大的框架 音乐会和活动舞台。其可折叠设计大大减少了存储空间,同时保持了专业人士所需的强度 照明桁架 网格。
查看更多
适用于舞台设备的铝制音乐会灯光 DJ 桁架预装桁架系统 600x350mm
适用于舞台设备的铝制音乐会灯光 DJ 桁架预装桁架系统 600x350mm
用于支撑和运输摇头灯的预装桁架。它配备了 4 个脚轮,方便操作,并配有用于连接桁架件的销钉。每个桁架都设计有一个带有摇头灯的灯条。灯条挂在主弦上,允许灯光移动。这种设计减少了卡车内安装所需的空间。
我们的重型 铝制扬声器升降塔 是一个至关重要的 模块化系统 专为安全吊装线阵列扬声器和照明设备而设计。它专为稳定性和易用性而设计,是专业人士的完美支持解决方案 音乐会和活动舞台 需要精确的设备标高。
查看更多
铝制插口折叠桁架 F52 570x521mm
管径:50毫米
壁厚:4.0 毫米
支架直径:25毫米
包括连接器
这款高性能 铝制折叠桁架 (570x521mm) 专为在不影响结构强度的情况下实现最大运输效率而设计。非常适合大型 音乐会和活动舞台 产品,其创新的可折叠设计显着减少存储体积,提供专业且多功能的 照明桁架 全球巡演解决方案。
查看更多
铝制折叠三角桁架 F102 1000x570mm
管径:50毫米
壁厚:4.0 毫米
支架直径:48毫米
包括连接器
这款高性能 铝制折叠三角桁架 (1000x570mm) 专为最大空间效率和结构强度而设计。专为大型 音乐会和活动舞台 制作,其创新的可折叠设计显着降低了运输成本,同时为专业人士提供了坚实的基础 照明桁架 配置。
查看更多
铝直折叠桁架 1010x580mm S100F
铝直折叠桁架 1010x580mm S100F
截面:1010x580mm
主弦杆 (50 x 4 mm) 和斜杆 (48 x 3 mm)
材质:合金 6082-T6
专为大规模巡演制作而设计,我们的 1010x580mm 铝直折叠桁架 结合了重型强度和终极运输效率。这 模块化系统 折叠平放以节省大量卡车空间。它是悬挂重型 LED 屏幕和复杂照明网格的最终解决方案 音乐会和活动舞台.
查看更多
铝直折叠桁架 530x580mm S52
铝直折叠桁架 530x580mm S52
截面:530x580mm
主管:Ø50x4mm
支架:Ø25x3mm
材质:合金 6082-T6
通过我们的重型卡车最大限度地提高您的运输效率 530x580mm 铝合金折叠桁架。这种创新的 模块化设计 允许桁架折叠平整,节省高达 70% 的存储空间。专为高负载能力而设计,是专业人士的首选 音乐会和活动舞台 需要快速部署和大规模装备。
查看更多
BS4050 铝制音乐音响螺丝照明桁架 500x400mm
截面:方形400x500mm
斜管:25x2.0mm
主管:50x3.0mm
支架:50x2.0mm
材料:铝6061-T6
我们的高强度500x400mm 照明桁架 由优质铝合金制成,具有卓越的承载性能。这种耐用的螺钉连接系统非常适合音乐和音频设置,可确保专业舞台环境的稳定性。专为满足严格的 安全标准,它为任何活动制作提供了可靠的基础。
查看更多
BS50 户外活动用螺栓铝方桁架 500x500mm
断面:​​方形500x500mm
斜管:25x2.0mm
主管:50x3.0mm
支架:50x2.0mm
材料:铝6061-T6
这款重型 500x500mm 螺栓铝方桁架 是户外音乐会舞台和大型活动的终极基础。专为最大的结构稳定性而设计,这 铝桁架 系统提供在任何环境下安全支持大型照明设备和重型音频阵列所需的高负载能力。
查看更多
BS40 铝屋顶螺丝照明桁架 400x400m
截面:方形400x400mm
斜管:25x2.0mm
主管:50x3.0mm
支架:50x2.0mm
材料:铝6061-T6
这款多功能 400x400mm 铝制屋顶螺丝采光桁架 是中型到重型舞台索具的行业标准。这款高性能产品专为卓越的耐用性而设计 铝桁架 系统轻松支持重型灯光和音频设备。它是构建安全、专业的完美基础 模块化舞台系统 对于任何事件。
查看更多
BS35 螺丝铝灯架 350x350mm
断面:​​方形350x350mm
斜管:25x2.0mm
主管:50x3.0mm
支架:50x2.0mm
材料:铝6061-T6
这个溢价 350x350mm 铝制灯架 专为高容量负载和卓越的稳定性而设计。它具有安全的螺钉连接系统,是专业人士的理想选择 照明桁架 设置。其轻质而坚固的铝制结构可确保任何设备的快速安装 音乐会和活动舞台.
查看更多
BS30 屋顶螺丝照明桁架 300x300mm
截面:方形300x300mm
斜管:25x2.0mm
主管:50x3.0mm
支架:50x2.0mm
材料:铝6061-T6
这款高性能 300x300mm 方螺丝照明桁架 是专业屋顶系统的支柱。它由航空级铝材制成,为悬挂中等重量的灯光和音频设备提供了坚固、可靠的结构。完美兼容 模块化舞台系统,它确保为任何室内或室外活动提供安全、时尚的基础。
查看更多
BS5060 方螺丝灯架 600X500mm
断面:​​方形500x600mm
斜管:25x2.0mm
主管:50x3.0mm
支架:50x2.0mm
材料;铝6061-T6
这款专业600x500mm 方螺丝照明桁架 是大型舞台制作的重型解决方案。它由高级铝材制成,具有出色的强度重量比,适合悬挂大型照明设备和音频阵列。建至最高 安全标准,该系统可确保任何全球巡演活动的最大可靠性。
查看更多
BS45 铝桁架螺栓 450x450mm
截面:方形450X450mm
斜管:25X2.0mm
主管:50X3.0mm
牙套:50X2.0mm
材质:6061-T6
这款专业450x450mm 铝桁架螺栓 系统专为中型到大型舞台制作的多功能性而设计。这种高强度由优质 6082-T6 合金制成 铝桁架 为复杂的灯光和音频阵列提供了一个强大的框架。它的设计超越严格 安全标准 适用于室内和室外应用。
查看更多
BT30铝三角螺栓桁架
铝三桁架
部分:三角形300x300mm
内含管:25x2.0mm
主管:50x3.0mm
长度:0.5/1/2/3/4m
牙套:30x2.0mm
材料:铝6061-T6
这种高品质 铝三角螺栓桁架 提供时尚、节省空间的设计,同时不影响结构强度。非常适合 展览和贸易展览,其可靠的螺栓连接系统确保了悬挂设备的牢固安装,使其成为现代的多功能解决方案 音乐会和活动舞台 设置。
查看更多
BS6076 螺丝铝照明桁架 600x760mm
断面:方形600x760mm
斜管:30x2.0mm
主管:50x4.0mm
支架:50x2.0mm
材料:铝6061-T6
我们的大容量 600x760mm 铝制照明桁架 是体育场规模活动和复杂屋顶系统的终极重型解决方案。专为最大承载性能而设计,这款专业 铝桁架 系统提供大型 LED 屏幕和重型音频阵列所需的稳定性,确保活动组织者完全放心。
查看更多
BS5276 铝合金音乐音响螺丝灯光桁架 520x760mm
截面:方形520x760mm
斜管:30x2.0mm
主管:50x4.0mm
支架:50x2.0mm
材料:铝6061-T6
这款大容量 520x760mm 铝照明桁架 是专业音乐和音频设置的终极重型解决方案。专为最大承载性能而设计,这 铝桁架 系统提供悬挂大型线阵列和复杂照明装置所需的基本稳定性,确保体育场规模活动的总体安全。
查看更多
BL30 铝制 I 桁架,带螺栓 300mm
截面:L型加法器300x50mm
斜管:20x2.0mm
主管:50x3.0mm
牙套:30x2.0mm
材料:铝6061-T6
这个专业的 300mm铝工字梁螺栓桁架 为各种活动需求提供轻质而坚固的结构解决方案。专为快速组装和高耐用性而设计,非常适合 展览和贸易展览 或作为补充组件 音乐会和活动舞台 设置。
查看更多
BS3040 铝合金螺栓方形桁架 300x400mm
断面:​​方形300x400mm
斜管:25x2.0mm
主管:50x3.0mm
支架:30x2.0mm
材料:铝6061-T6
这款高性能铝合金方形桁架 (300x400mm) 专为可靠性和重型活动支持而设计。它具有安全的螺栓连接系统,可提供卓越的结构稳定性 音乐会和活动舞台。其轻巧耐用的设计可确保任何专业生产的高效运输和快速设置。
查看更多
BS20 铝制螺栓桁架 200x200mm
断面:​​方形200x200mm
斜管:12x2.0mm
主管:30x2.0mm
长度:0.5/1/2/2.5m
支架:20x2.0mm
这种高品质 200x200mm 铝制螺栓桁架 专为最大程度的多功能性和易于运输而设计。非常适合小规模 展览和贸易展览,它通过牢固的螺栓连接提供了专业的外观。其紧凑的尺寸使其成为任何现代风格的完美补充 音乐会和活动舞台.
查看更多
轻型桁架 12'' X 12'' 镀铝方箱 Thomas Truss、Tomcat Truss
轻型桁架 12'' X 12'' 镀铝方箱 Thomas Truss、Tomcat Truss
黑色铝制 5 英尺 6 英尺 8 英尺 9 英尺 10 英尺 12 英寸 LED 屏幕显示音频 DJ 音乐会活动舞台照明方盒螺丝螺栓桁架
这种高品质 12'' x 12'' 轻型铝方箱桁架 专为最大程度的多功能性和流线型美学而设计。采用可靠的电镀连接系统,为您提供稳定、专业的框架 展览和贸易展览 和小规模的 音乐会和活动舞台 作品。

查看更多
100 毫米贸易展览方螺栓小型迷你桁架
这是 100x100mm 螺栓小型迷你桁架,主要用于贸易展览
其端部为一整块铝板,经激光机弯曲加工而成。
这款优质 100mm 方螺栓迷你桁架 是贸易展览展示和零售环境的终极解决方案。它专为轻便便携和高端美观而设计,为标牌和装饰照明提供了稳定的框架。这款多才多艺 铝桁架 确保您的展位看起来专业且安全。
查看更多
BS20A 铝螺栓桁架 200mm 带方形主管
断面:​​方形200x200mm
内衬管:10x2.0mm
主管:25x25x2.0mm
长度:0.5/1/2/2.5m
支架:25x25x2.0mm
材质:铝6061-T6
这 200mm铝螺栓桁架 采用专门的方形主管设计,增强结构刚性。专为 展览和贸易展览,它为悬挂轻型灯具提供了紧凑而专业的解决方案。其螺栓连接系统可确保任何设备的安全设置 音乐会和活动舞台.
查看更多

灯架如何安装?

照明桁架连接类型

铝制照明桁架有插口桁架和螺杆桁架两种连接方式。


螺丝照明桁架安装

螺丝桁架通过螺钉和螺母连接。
它的连接工作需要扳手才能快速进出。它需要的时间比钉桁架要多。
由于螺丝桁架没有销钉结束,因此它更多地用于室内桁架系统。例如桁架悬挂阶段等级,固定的天花板屋顶和复杂的桁架设计。


尖头照明桁架安装

钉桁架通过引脚和连接器连接。
它是最受欢迎,最简单的连接方法,因为它只需要锤击即可敲击。
它通常用于户外大型阶段,例如活动舞台桁架,音乐会舞台和LED桁架等。


为您定制不同的解决方案

Dragonstage 为音乐会、舞台制作、展览、DJ 活动和其他娱乐应用提供定制铝制照明桁架解决方案。

从最初的概念到制造,我们与客户合作,根据他们的项目尺寸、设备要求、安装条件和预算开发实用的桁架配置。

我们的定制流程侧重于四个关键阶段:了解您的要求、准备初步提案、确认设计细节以及制造商定的产品。

桁架设计的想法

想法 – 了解您的需求

告诉我们您的活动、安装位置、所需尺寸、照明设备和预期应用。照片、草图或参考设计也很有帮助。我们使用这些信息来了解您的需求并确定合适的桁架选项。


定制的舞台桁架

草案——制定初步解决方案

根据您的要求,我们讨论可能的桁架形状、尺寸、连接方法和系统布置。初步概念有助于在详细设计工作开始之前确定产品范围并确定技术问题。


定制照明桁架设计

设计——确认技术细节

我们与客户一起审查建议的尺寸、材料、连接细节和制造要求。任何必要的调整都会在生产前进行讨论。如有需要,按约定的工程范围办理详细图纸和结构验证。


定制的桁架农产品

生产 – 制造您的定制桁架

一旦产品规格和生产细节得到确认,制造就开始了。我们的生产过程包括根据商定的产品要求进行材料准备、切割、焊接、组装以及适当的精加工和检验。


有定制照明桁架项目吗?


无论您需要特殊的桁架尺寸、定制连接还是完整的照明桁架配置,Dragonstage 都可以根据您的要求讨论合适的制造选项。

将您的项目尺寸、预期应用、参考照片或草图发送给我们以开始使用。

探索定制铝桁架产品

应用案例

Aluminium trusses.png
铝桁架如何安装?

如何安装铝桁架? 随着人们生活方式的多样化,越来越多的公司通过举办各种商业活动和演出来吸引客户。铝桁架几乎用于每一个大型演出,可以被认为是大型演出中的重要存在。

READ MORE
tunnel roof stage truss.jpg
舞台桁架如何悬挂?

舞台是剧院中提供给演员表演的空间,使观众能够集中精力观看演员的表演并获得理想的观看效果。舞台通常由一个或多个平台组成。我们今天介绍的这个产品是和舞台相关的,它是一个

READ MORE
SPACE PLUS LIGHTHOUSE (1).jpg
广州Space PLUS Live House正式开业

广州Space Plus Live House定制桁架系统|龙舞台简介龙舞台很荣幸参与广州Space Plus Live House项目,为场馆提供定制桁架结构。虽然我们专注于桁架系统,但该项目展示了

READ MORE
custom club design (2).gif
广州宇宙巨蛋定制移动桁架及动感灯光系统|龙台

简介广州宇宙舞台是一个沉浸式娱乐场所,旨在打破传统舞台概念,打造新一代互动表演。项目位于广州天德广场内,连接SPACE PLUS生态系统,将赛博朋克美学与

READ MORE
event truss.png
什么是活动桁架?

什么是活动桁架?类型、组件和应用说明简介活动桁架是一种模块化铝结构,用于在音乐会、展览、节日和其他临时活动期间支撑照明、LED 屏幕、扬声器、横幅和屋顶系统。

READ MORE
Guangzhou Cosmic Arena Bar(1).jpg
广州宇宙竞技场酒吧(天德广场店)

龙舞台为广州宇宙竞技场酒吧定制36台葫芦升降系统广州宇宙竞技场酒吧位于广州天德广场,以其沉浸式的表演理念和动感的灯光体验,成为广州最具特色的娱乐场所之一。设计为

READ MORE
trial test club truss system.jpg
广西俱乐部试训

龙舞台为广西俱乐部开业提供定制桁架系统广西一个全新的娱乐场所正式进入开业前的最后准备阶段。该俱乐部最近完成了试运行,这是迎来第一批客人之前的一个重要里程碑。 龙腾舞台

READ MORE
Star Shining in Zhongshan GT CLUB.png
星光闪耀中山GT CLUB

龙腾舞台为中山GT俱乐部提供智能升降系统中山GT俱乐部全新“星”主题娱乐空间正式亮相,融合未来设计、动感灯光、智能舞台技术,打造沉浸式体验。

READ MORE
nightclub truss.jpg
夜总会桁架防坠落测试

龙台对夜总会桁架系统进行防坠落安全测试安全始终是娱乐场所工程的重中之重。在为夜总会项目交付定制桁架系统之前,龙台会进行一系列安全验证程序,以确保可靠性

READ MORE
spaceship club truss (1).jpg
Dragonstage 生产的锥形夜总会桁架

Dragon Stage 为夜总会项目生产定制锥形桁架 Dragon Stage 最近完成了为现代夜总会项目定制锥形铝桁架系统的生产。与传统的方形或圆形桁架不同,这种特殊设计的锥形结构是标准的

READ MORE

专业灯光桁架知识与技术指南

选择照明桁架不仅仅是选择正确的尺寸或形状。了解桁架组件如何连接、模块化系统如何组装以及影响其结构性能的因素有助于活动专业人士做出更好的购买和安装决策。

Dragonstage 分享围绕铝桁架系统和临时活动结构开发的实用产品、制造和技术知识。

浏览我们的指南,了解有关照明桁架选择、连接原理、安装实践、制造和安全注意事项的更多信息。

Economy is more affordable
Custom Circular Concert Aluminum Sound Truss for Night Club (1).jpg

如何设计活动的圆形灯光桁架结构?

工程原理、尺寸规划、荷载考虑和安装方式圆形照明桁架结构因其独特的视觉效果和灵活的照明布置在现代活动设计中越来越受欢迎。与传统的直照明相比

更多
290x290mm Aluminum Stage Frame Truss StructureEvent Lighting Spigot Dj Truss Tent 8.5x5x4m.jpg

290mm 桁架的成本是多少?关于价格、规格和质量的完整买家指南

当买家第一次搜索“290mm桁架多少钱?”时,他们通常会寻找一个简单的价格。然而,经验丰富的活动专业人士知道,290mm铝合金桁架没有单一价格。290mm桁架只是一个尺寸类别。两个具有相同外部尺寸 m 的桁架

更多
lighting truss (8).jpg

制造照明桁架有哪些不同的材料?

照明桁架使用什么材料?制造照明桁架的材料直接影响其重量、强度、耐用性、运输效率和预期用途。虽然历史上曾使用过多种材料,但现代活动制作主要依赖于

更多
Aluminum Stage Truss Outdoor Event Stage Equipment Truss System 7x7x5m Portable Stage 6.1x6.1m Height 0.8-1.2m(1).jpg

如何组装和拆卸照明桁架?

如何安全地组装和拆卸照明桁架正确的组装和拆卸程序对于确保任何照明桁架系统的安全、效率和长期性能至关重要。无论使用螺栓桁架还是插口桁架,遵循一致的安装顺序都可以

更多
mega dome truss tent (2).jpg

照明桁架有哪些不同的配件?

照明桁架使用哪些配件?照明桁架系统不仅仅由铝制桁架部分组成。为了安全地安装、提升、连接和操作桁架结构,需要各种专用配件。这些组件提高了结构稳定性,简化了安装

更多
screw truss cube heavy duty (1).jpg

如何维护和存放照明桁架?

如何正确维护和存放照明桁架照明桁架是租赁公司、活动组织者、剧院和制作人员的长期投资。通过适当的维护和存储,铝制照明桁架可以多年保持结构可靠性,同时减少维修

更多
truss installation.jpg

使用照明桁架时应采取哪些安全措施?

为什么照明桁架安全至关重要照明桁架为表演者、技术人员和观众之上的宝贵生产设备提供支持。正确设计的桁架系统可以安全地承载照明灯具、LED 屏幕、扬声器和特效设备,但前提是安装完毕后,

更多
tunnel truss building in hongkong by dragonstage (1).jpg

如何组装和拆卸照明桁架?

照明桁架通常如何在活动现场组装照明桁架采用模块化组件设计,可实现快速组装、运输和重复使用。无论是音乐会、展览、电视制作还是企业活动,安装过程通常遵循

更多
Custom Audio Aluminum Church Portable Lighting Truss 6x4x3m.jpg

什么是照明桁架,它有什么用途?

什么是照明桁架,它有什么用途?照明桁架是一种由铝管或钢管制成的结构框架,旨在支撑音乐会、舞台表演、展览、会议、婚礼和许多其他现场活动的照明灯具和其他生产设备

更多
lighting truss (28).jpg

如何将灯挂在照明桁架上?

将灯悬挂在照明桁架上是一个相对简单的过程,但需要一些基本设备和索具知识。您可以按照以下步骤将灯悬挂在照明桁架上:确定要悬挂的灯的重量。这将帮助您选择合适的夹具

更多

照明桁架常见问题解答 – 买家的实际问题

我们多年来为您收集的最常见问题可能需要了解。

照明装置和夹具兼容性

  • 1. 我现有的照明夹适合你们的铝桁架吗?
    加 Created with Sketch.
    形状 Created with Sketch.

    照明夹具兼容性主要取决于桁架主管的外径和夹具的指定夹持范围。

    许多专业铝制照明桁架系统使用 50mm 主管,但并非每个桁架系列都使用相同的直径。

    订购前,请检查夹具的支撑管直径、额定工作负载和预期安装方向。

    如果您已经拥有照明夹,请将其型号或规格以及您打算购买的桁架系列发送给我们。

  • 2. 摇头灯、PAR灯和其他灯具可以使用同一个夹具吗?
    加 Created with Sketch.
    形状 Created with Sketch.

    未必。不同的照明灯具可能需要不同的安装支架、螺栓尺寸、夹具数量或连接方向。

    适合桁架管的夹具不会自动适合每个照明灯具。

    检查夹具制造商的安装要求和夹具规格,包括批准的负载和连接硬件。

  • 3. 我可以将照明灯具直接悬挂在两个桁架部分之间的连接处吗?
    加 Created with Sketch.
    形状 Created with Sketch.

    桁架连接不会自动成为批准的连接位置。

    锥形连接器、销钉和其他接头部件可能会干扰夹具或阻止其正确固定在主管上。

    在大多数情况下,应围绕可用的安装位置规划固定装置位置。

    如果固定装置必须位于接头附近,则需要根据桁架和固定装置制造商的说明审查建议的连接方法。

  • 4. 照明灯具可以安装在桁架的斜撑上吗?
    加 Created with Sketch.
    形状 Created with Sketch.

    不要假设斜撑可以用作照明连接点。

    斜杆是桁架结构的一部分,其直径、壁厚和预期功能可能与主管不同。

    照明夹只能安装在批准用于特定桁架系统和灯具布置的位置。

    如果主管不能提供足够的安装空间,则布局可能需要合适的附加安装附件。

  • 5. 桁架上的摇头灯之间应留出多少空间?
    加 Created with Sketch.
    形状 Created with Sketch.

    没有适合所有摇头灯的通用间距。

    所需的间隙取决于灯具的主体尺寸、平移和倾斜运动、安装方向以及附近的电缆或设备。

    在最终确定桁架布局之前,请检查照明制造商提供的灯具尺寸和运动范围。

    关闭时安装在两个安装点之间的灯具在运行时仍可能与另一个灯具发生碰撞。

  • 6. 每个照明灯具都需要单独的安全电缆吗?
    加 Created with Sketch.
    形状 Created with Sketch.

    是否需要辅助附件必须遵循夹具制造商的说明、索具布置以及适用的当地要求。

    对于需要二次固定的固定装置,请使用合适的额定安全电缆或经批准的二次附件连接到指定点。

    安全电缆不应被视为主安装夹的替代品。

    Dragonstage 订单中是否包含安全电缆必须在报价中确认。

照明布局和电缆管理

  • 7. 我可以将电源和 DMX 电缆连接到桁架框架吗?
    加 Created with Sketch.
    形状 Created with Sketch.

    电源和 DMX 电缆通常沿着照明桁架结构布线,但必须正确规划电缆安装。

    使用合适的电缆管理附件并保护电缆免受锋利边缘、移动部件和潜在夹点的影响。

    电缆不得用于支撑照明灯具或其他设备。

    电缆布线还应允许安全检查、拆卸和维护固定装置。

  • 8. 在吊装桁架上走线时应注意什么?
    加 Created with Sketch.
    形状 Created with Sketch.

    起重桁架需要能够适应结构的全部预期运动的缆索布置。

    必须考虑电缆长度、松弛度、支撑位置以及与移动设备可能的接触。

    电缆布线不良可能会导致提升过程中出现阻碍或不必要的张力。

    在吊起桁架之前,应由合格的安装人员规划和检查电缆管理和吊装程序。

  • 9. 我可以将多个重型固定装置紧密地悬挂在一根桁架上吗?
    加 Created with Sketch.
    形状 Created with Sketch.

    灯具的总重量并不是唯一重要的因素。

    多个固定装置紧密安装在一起,形成不同的负载布置,而相同的总重量分布在较长的部分上。

    应根据适用的桁架载荷数据和完整的索具设计检查确切的夹具位置和载荷。

    当请求桁架建议时,请提供各个设备的重量及其计划位置。

  • 10. 我可以将大部分照明灯具放置在桁架的一侧吗?
    加 Created with Sketch.
    形状 Created with Sketch.

    不均匀的设备布置可能会引入与平衡布局不同的力,包括某些配置中的扭转效应。

    这种布置是否可接受取决于桁架系统、支撑方法、夹具位置和相关载荷。

    不要认为满足总重量限制就足够了。

    进行适当的评估需要显示夹具重量和位置的布局。

  • 11. 如果我移动桁架支撑点,我可以保持相同的照明布置吗?
    加 Created with Sketch.
    形状 Created with Sketch.

    不是自动的。

    改变支撑位置会改变结构布置,并可能改变弯曲力、反作用力、偏转和允许的设备载荷。

    即使桁架截面和照明装置保持不变,之前的荷载信息也可能不再适用。

    修改后的跨度和支撑布置应在使用前进行检查。

  • 12、一个灯光桁架可以同时支持摇头灯和LED显示设备吗?
    加 Created with Sketch.
    形状 Created with Sketch.

    桁架系统可以针对不同类型的活动设备进行设计,但必须评估它们的组合载荷和附件布置。

    LED 显示屏可以引入来自各个照明装置的不同附件细节和负载条件。

    对于室外安装,暴露的显示表面也会带来明显的风影响。

    提供照明和 LED 设备规格以及建议的布局,以便评估预期的支持配置。

运输、损坏和维护

  • 13、铝制照明桁架在运输过程中应如何固定?
    加 Created with Sketch.
    形状 Created with Sketch.

    桁架截面的支撑和约束方式应防止移动,而又不会向易受损坏的构件集中过度压力。

    避免直接对小斜撑或无支撑的管段施加强大的约束力。

    合适的衬垫、隔离材料和正确定位的约束装置有助于减少表面损坏和变形。

    包装和约束布置应考虑桁架尺寸、数量、车辆和运输条件。

  • 14、铝桁架型材可以堆叠起来以节省存储空间吗?
    加 Created with Sketch.
    形状 Created with Sketch.

    是的,当布置提供合适的支撑并避免损坏组件时,可以组织桁架部分进行堆叠存储。

    然而,允许的堆叠布置取决于桁架几何形状、存储支撑和总重量。

    避免无支撑的堆叠或布置,以免对连接器或对角构件施加过大的压力。

    从长期存储中取出组件时,请检查组件。

  • 15. 如果其中一根主管凹陷,我可以继续使用桁架吗?
    加 Created with Sketch.
    形状 Created with Sketch.

    未经进一步评估,主管中的凹痕不应被视为美观问题。

    其重要性取决于位置、深度、形状以及桁架该部分所承受的载荷。

    将受影响的部分停止使用,直到有资格人员对其进行检查,并在适当的情况下批准其继续使用。

    未经批准的维修程序,请勿尝试拉直或维修结构管。

  • 16. 如果桁架连接器或销钉难以安装怎么办?
    加 Created with Sketch.
    形状 Created with Sketch.

    首先,停止组装并检查各部分是否正确对齐以及硬件是否适合该桁架系列。

    连接器或插针插入困难可能是由于未对准、污垢、硬件损坏或尺寸不兼容造成的。

    请勿强行连接或替换不相关的硬件来完成组装。

    如果问题仍然存在,请提供照片和测量结果,以便识别和评估该组件。

  • 17. 我可以只更换照明桁架系统的一个损坏部分吗?
    加 Created with Sketch.
    形状 Created with Sketch.

    只要符合所需规格并适合现有组件,就可以在不更换整个系统的情况下更换部分。

    必须检查更换件的横截面几何形状、管尺寸、连接接口和结构兼容性。

    仅匹配外部尺寸是不够的。

    如需换货咨询,请提供原始产品型号、截面长度、照片和连接尺寸。在经过适当评估之前,不应重复使用损坏的部分。

采购和定制订单问题

  • 18. 我应该购买一根长桁架截面还是几根较短的桁架截面?
    加 Created with Sketch.
    形状 Created with Sketch.

    选择取决于运输限制、搬运要求、可用存储空间以及桁架系统的批准配置。

    较长的单独部分可以减少中间接头的数量,而较短的部分可以更容易运输和组合成不同的布局。

    但是,添加或删除接头必须保持在制造商批准的配置和负载信息范围内。

    对于租赁公司来说,在决定购买哪个部分的长度之前,考虑未来布局的范围通常很有用。

  • 19. 从中国订购桁架进行国际运输时,我应该检查什么?
    加 Created with Sketch.
    形状 Created with Sketch.

    除桁架价格外,还需确认最长包装尺寸、包装总重量、包装体积、装运数量和交货条件。

    较长的桁架部分可能比较短的部件更难处理或运输。

    还要确认报价是否为 EXW、FOB、CIF、DAP、DDP 或其他商定的国际贸易术语解释通则,并确定包含哪些运输、海关和当地交付费用。

    Dragonstage可以根据确认的产品清单和包装要求准备运输信息。运费和交货条件应在报价中单独确认。

  • 20. 我应该发送哪些信息才能获得准确的照明桁架报价?
    加 Created with Sketch.
    形状 Created with Sketch.

    对于标准桁架订单,请提供所需的桁架类型、横截面尺寸、截面长度、数量和交货目的地。

    对于完整的照明桁架系统,需要额外的信息:

    • 总宽度、深度和高度

    • 地面支撑或悬挂安装

    • 照明灯具类型、重量和安装位置

    • 首选桁架连接系统

    • 室内或室外应用

    • 现有桁架或配件兼容性要求

    • 任何参考照片或布局图

    这些详细信息有助于 Dragonstage 确定所需的产品配置并准备报价。

    需要时,结构计算、详细制造图纸和特定于项目的工程服务应作为项目范围的一部分单独商定。

佛山创笙舞台

广东省佛山市南海区和顺夏西工业区7号,528241

+86 18988930312 杨女士

+86 18273207739 茹先生

快速链接

产品列表

版权所有©2020佛山市创笙舞台设备有限公司备案号:粤ICP备2020113505号
