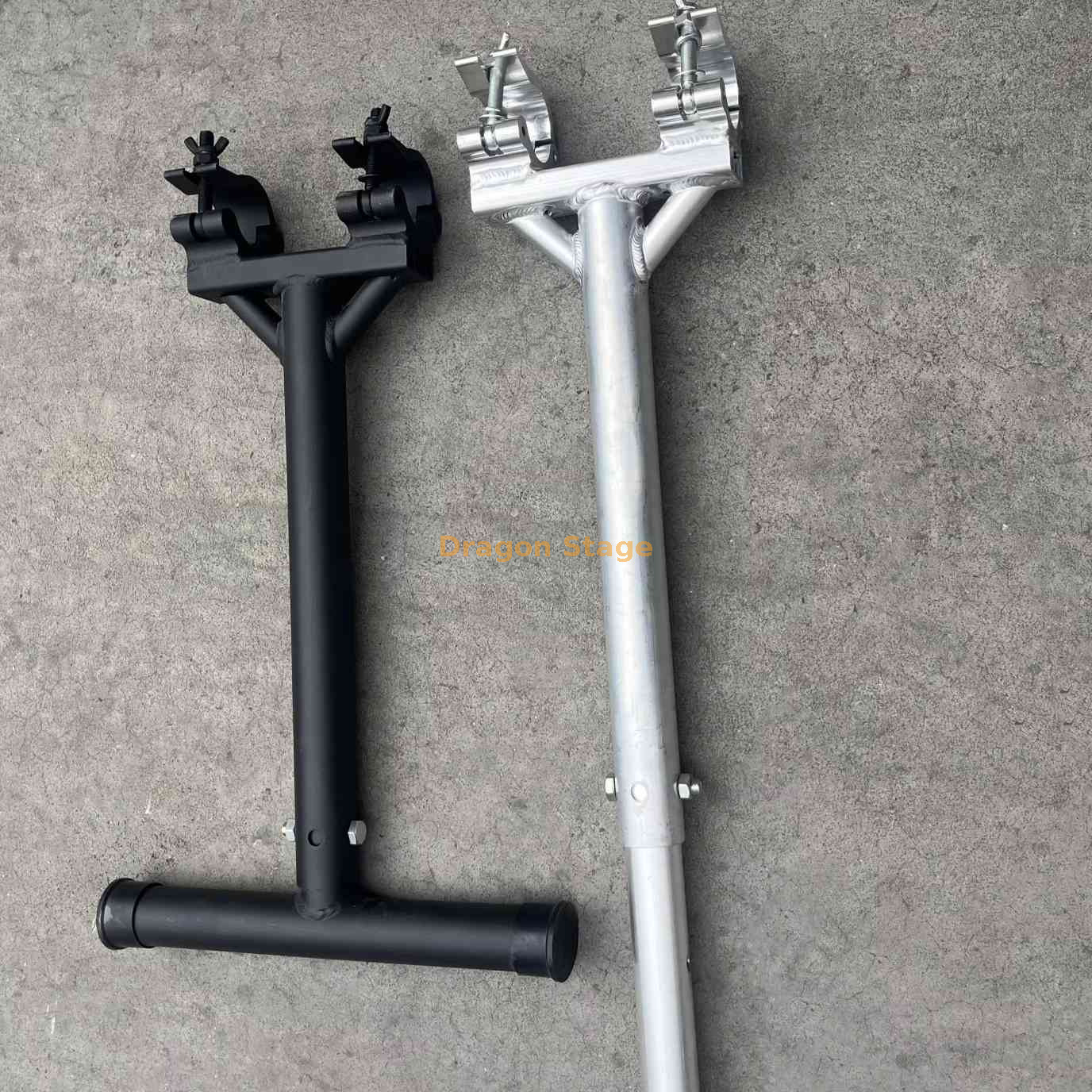

50-80厘米的动臂桁架,可调节铝钩

5 0 评价
银色和黑色油漆50-80厘米的动臂桁架带有铝钩可调节管
臂臂桁架长40厘米,负载重量为200千克

这 DragonStage 50–80cm 可调节铝桁架吊臂 旨在为桁架结构上的舞台灯光和兼容 AV 设备提供偏移安装位置。

它具有可调节的铝制吊臂布置和夹式安装硬件,可用于 银色和黑色 完成。

适用于舞台照明设备、活动桁架系统、剧院、展览和临时照明装置。必须针对预期应用确认夹具兼容性、允许的悬臂载荷以及精确的调节几何形状。

原价: ¥ 140  -  155
fea:
状态:
  • Dragonstage

产品描述

50–80cm 可调节铝制桁架臂,带夹具,适用于舞台照明

适用于桁架照明系统的可调节偏移安装解决方案

有时,照明灯具无法直接安装在所需位置的桁架下方或旁边。

灯具可能需要远离垂直桁架、避开其他组件或到达特定的照明位置。

可 调节桁架吊臂 在主桁架线之外提供了额外的安装位置。

DragonStage 50–80cm 可调节铝制吊臂专为此类应用而设计,提供带有铝制挂钩或夹式附件硬件的可调节延伸装置。

原始产品规格列出了 50–80 厘米(19.7–31.5 英寸)的可调节长度,有银色和黑色饰面选项。

该产品还引用了 40 厘米吊臂尺寸。由于该尺寸与可调节总长度之间的关系尚未确定,因此客户在为特定索具布置选择产品时应索取详细尺寸图。

该吊臂旨在与兼容的舞台灯光桁架系统一起使用,前提是夹具几何形状、安装方向、负载条件和主机桁架容量经过验证。


关键功能

1. 50-80cm可调配置

吊臂的规定调节范围为:

500–800 毫米/19.7–31.5 英寸

这使得可以针对不同的照明位置选择安装布置。

订购前应确认用于测量可调节长度的准确参考点。

2. 铝制吊臂结构

该产品采用铝制吊臂布置。

铝通常用于活动索具配件,因为它具有实用的操作特性,并且可以与兼容的铝桁架系统集成。

该模型的精确合金牌号和壁厚尚未指定。

3. 夹具/挂钩安装布置

吊臂使用铝制挂钩或夹子式连接装置来安装到兼容的支撑结构上。

安装前必须检查实际的卡箍类型和允许的管径。

4. 银色和黑色饰面选项

列出了两个完成选项:

  • 银

  • 黑色的

银色提供了传统的金属桁架配件外观。

黑色对于安装设备在视觉上不那么突出的安装很有用。

5. 偏置照明安装

吊臂可以提供远离原始桁架线的额外照明位置。

典型应用包括侧面照明、选定的剧院照明位置以及需要兼容的偏移安装点的其他舞台照明布置。

6. 适用于专业活动设备系统

该吊臂可考虑用于活动制作、舞台照明、展览和工作室安装中使用的兼容桁架系统。

必须根据完整的安装布置确定适用性,而不仅仅是标称桁架尺寸。

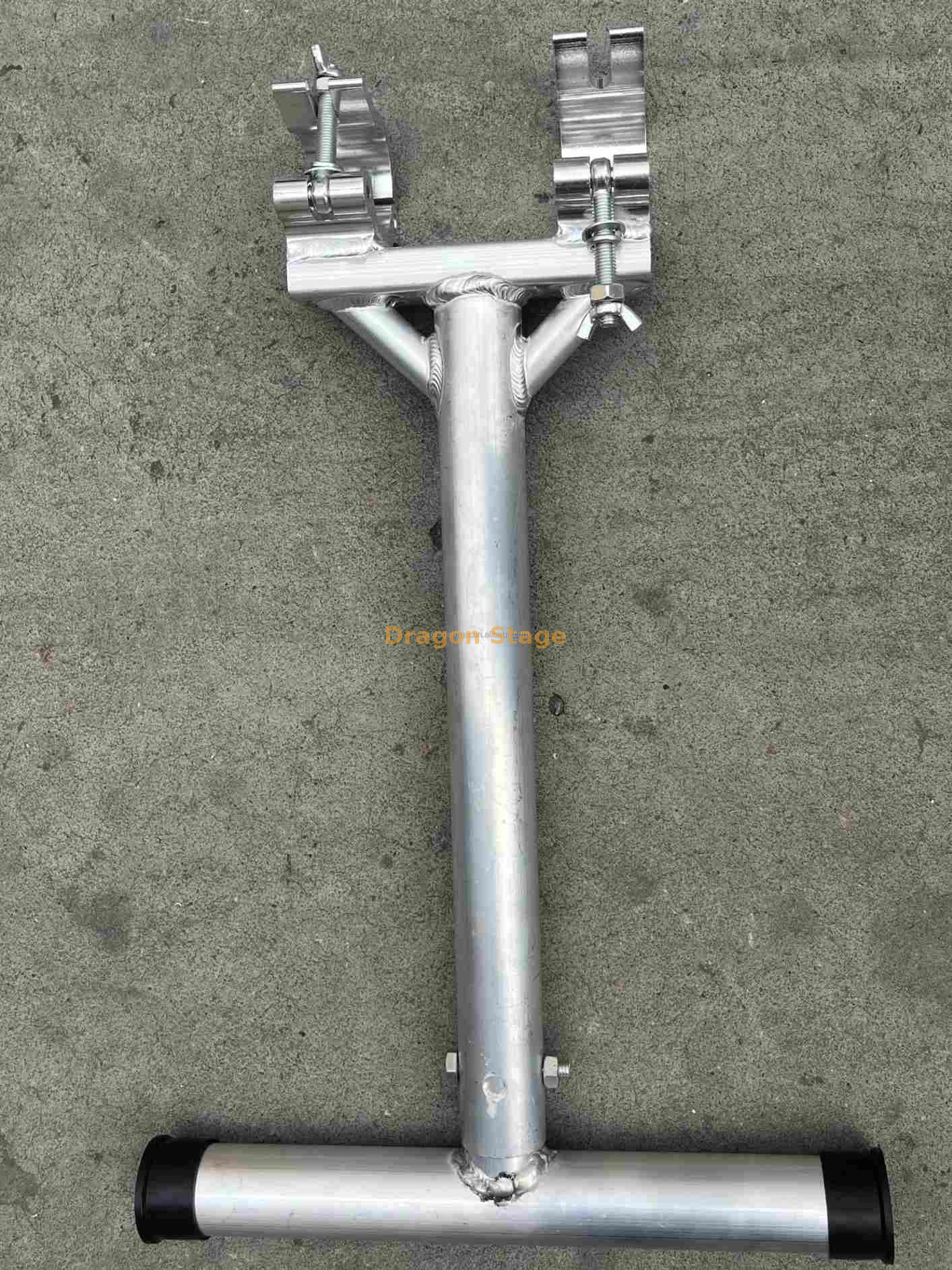

铝臂臂桁架

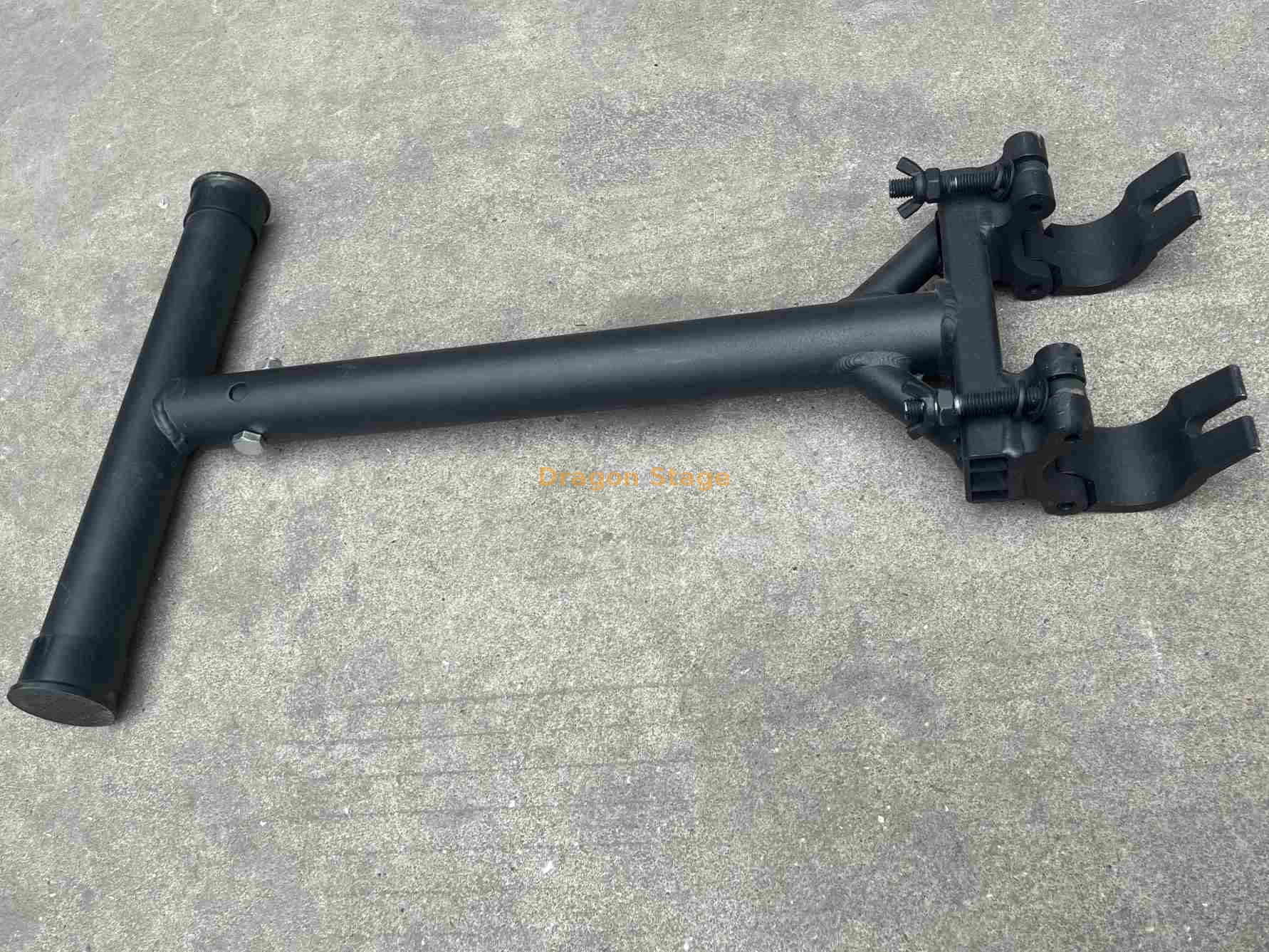

臂臂双支撑桁架套件

技术规格

规格 详情
品牌 龙台
产品名称 可调节铝桁架臂
产品类型 桁架照明吊臂/偏置安装配件
规定的可调节长度 500–800 毫米/19.7–31.5 英寸
附加参考臂尺寸 400毫米/15.75英寸,待澄清
材料 铝
完成选项 银色/黑色
连接类型 铝制挂钩/夹子式安装
应用 舞台灯光/桁架配件
额定工作负载 待验证预期配置
附件硬件 确认确切的包裹内容

额定负载说明: 之前的产品列表指的是 200 公斤负载数字。在未确认支撑试验或计算、悬臂长度、安装方向、夹具连接和主桁架条件的情况下,不应将该值视为经验证的工作载荷极限。

如何使用桁架臂

将舞台灯光安装在远离主桁架的位置

在传统的照明装置中,灯具通常直接连接到水平或垂直的桁架构件。

然而,可用的灯具位置可能无法提供预期的照明角度或间隙。

吊臂可以为兼容的夹具创建偏移位置。

当照明设计师需要将灯具放置在支撑桁架的侧面时,这特别有用。

表演侧光

偏移安装位置对于戏剧制作、舞蹈表演和其他需要侧光布置的舞台应用可能很有用。

安装硬件和允许负载必须与所选的固定装置和支撑系统相匹配。

展览及活动照明

临时展览结构可能需要与主桁架布局不同的单独照明位置。

吊臂可以提供额外的安装选项,而不必改变整个桁架的几何形状。

演播室和室内活动装置

吊杆臂也可考虑用于兼容的室内照明支持布置,其中设备定位和间隙很重要。

如何选择正确的吊臂

1. 确认所需的扩展

首先测量现有桁架与所需夹具位置之间的距离。

规定的可调节范围为 50–80 厘米。

然而,可用的水平延伸长度必须根据制造商的尺寸图进行确认。

不要假设规定的总长度等于从桁架中心线到夹具重心的距离。

2、确认桁架管直径

订购前,请测量将安装吊臂的管子的外径。

卡箍必须与实际管子尺寸和连接几何形状相匹配。

仅标称 F34 或 F44 桁架名称并不能保证每个吊臂夹都适合。

3.确认灯具重量

预期的夹具重量是一个重要的选择参数。

然而,还必须评估附件的位置、重心、延伸距离和方向。

吊臂在其支撑连接上产生悬臂负载。

仅根据夹具重量无法确定允许负载。

4.选择正确的表面处理

对于传统的外露铝桁架安装,请选择银色。

如果需要较暗的外观,请选择黑色。

5. 确认完整的支撑体系

吊臂、夹具、支撑桁架、固定装置附件和任何必要的辅助固定装置必须适合拟议的安装。

最弱的适用组件或连接可能会限制完整的布置。

吊臂兼容性

选择桁架吊臂时,兼容性是最重要的考虑因素之一。

请确认:

  • 支持桁架品牌和型号

  • 实际管外径

  • 夹具类型及安装接口

  • 所需的手臂方向

  • 灯具重量及安装位置

  • 所需延长距离

  • 安装方式是地面支撑还是悬挂式

重要提示: 物理上适合桁架管的吊臂不会自动批准用于每个装载方向或索具配置。

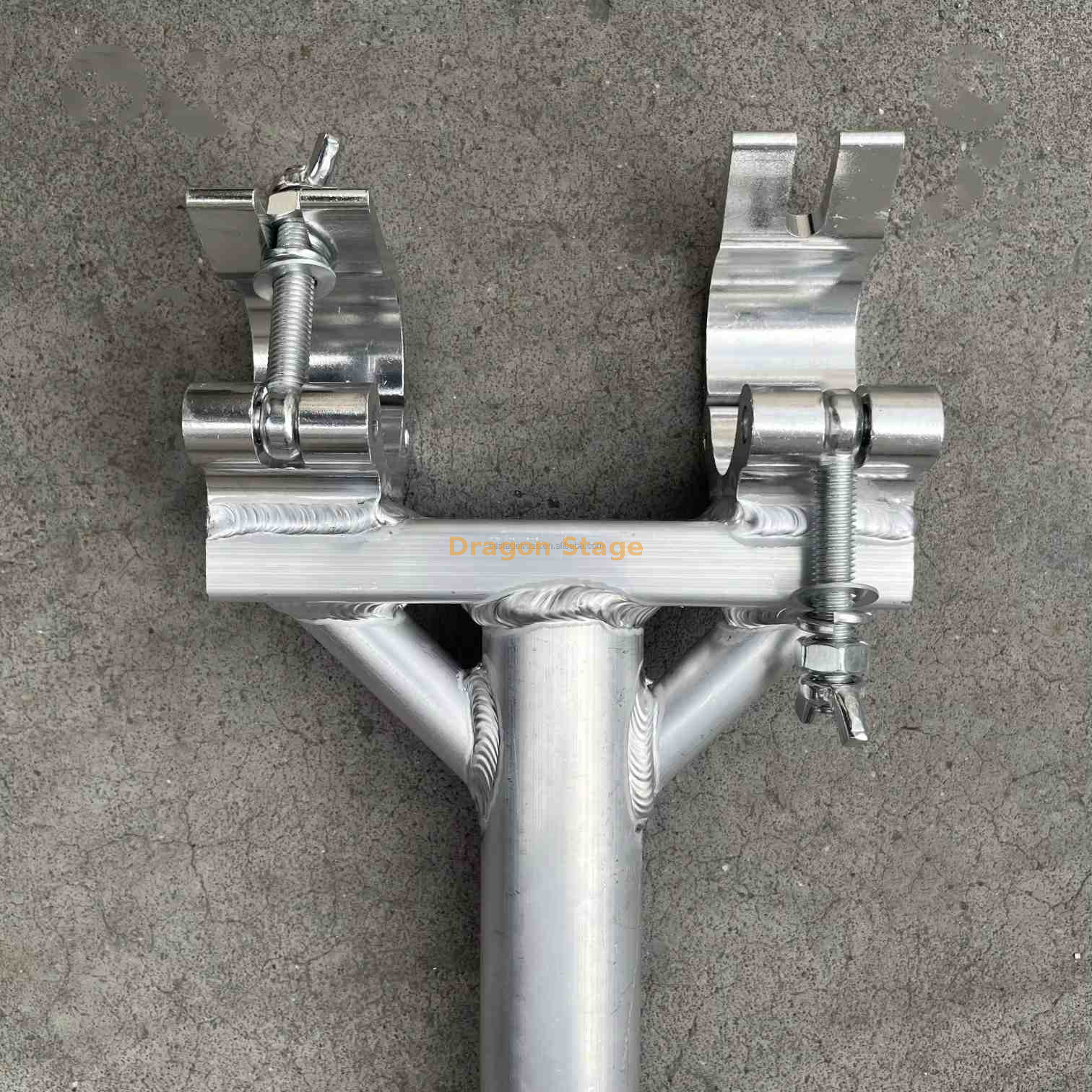

铝制动臂杆与夹具

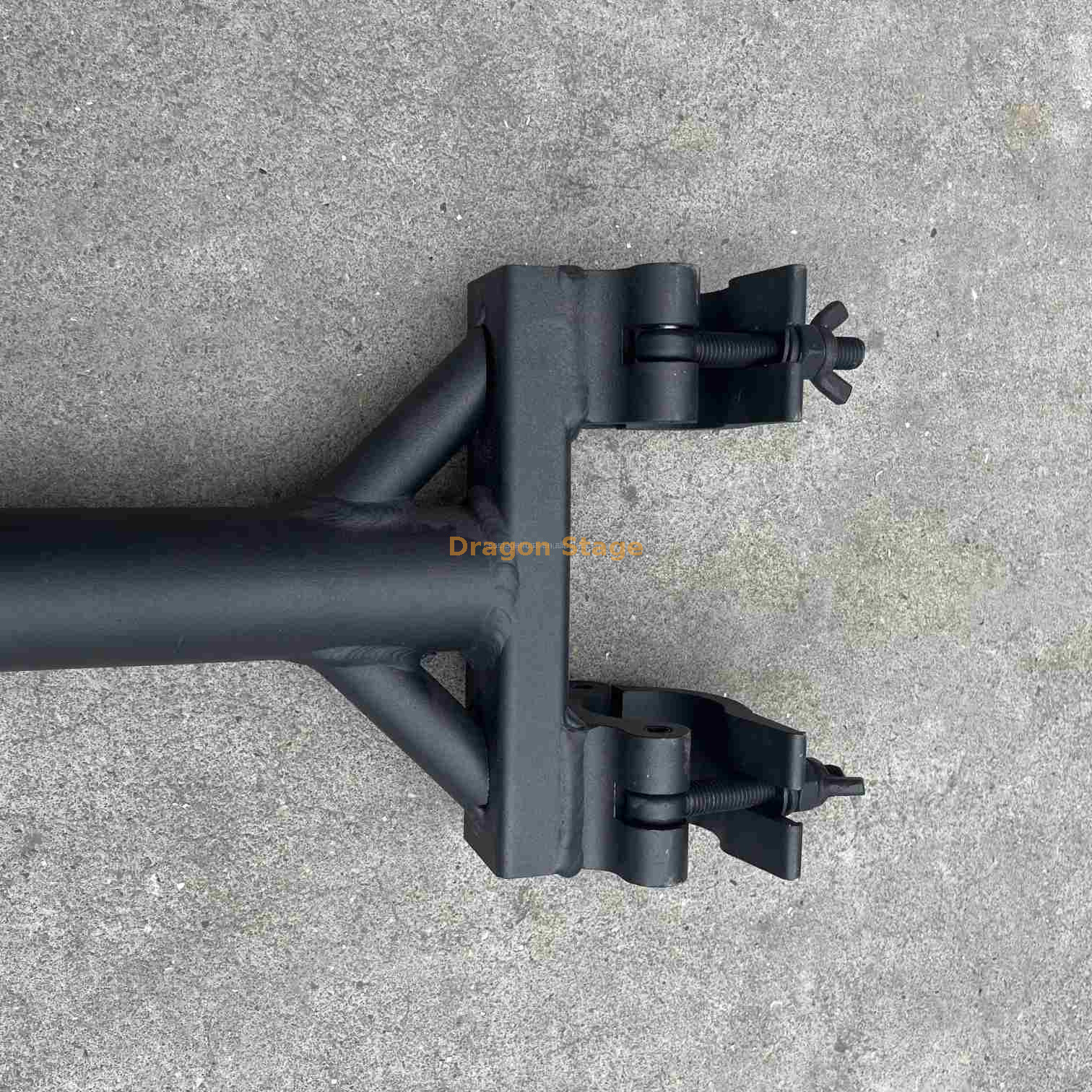

带双管夹的动臂杆

典型应用

舞台灯光

为各个照明灯具提供兼容的偏移安装位置。

戏剧制作

在支撑索具布置允许的情况下创建合适的侧面照明位置。

展览照明

将选定的固定装置放置在远离主桁架线的位置。

活动照明系统

为兼容的临时照明桁架组件添加安装选项。

演播室灯光

提供适合完整安装布置的替代固定装置位置。

安装和使用注意事项

悬臂加载

远离支撑桁架的照明灯具会在吊臂连接处产生力矩。

对于相同的夹具重量,增加延伸距离可以增加该力矩。

因此,最大允许负载可能取决于所选的扩展。

卡箍连接

使用正确的夹具类型并确保实际安装遵循制造商指定的连接方法。

不能仅仅因为夹具具有相似的外观而将其替换。

支撑桁架

检查支撑桁架的受力及连接情况。

桁架本身必须能够承受由偏置安装装置引入的额外力。

二次保留

如果照明灯具和安装有要求,请使用适当指定的独立辅助固定系统。

二次固定不得被视为充分主要支撑连接的替代品。

悬挂和高架安装

架空或高架应用需要由具有适当资质的索具人员根据预期配置和适用要求进行审查。

最低限度的实际设置

对于单个兼容的偏移照明位置,组件组通常包括:

组件 要求
可调节桁架臂 1个
兼容的安装夹 根据提供的型号
合适的支撑桁架 必需的
兼容的夹具附件 根据装备
必要的紧固件 根据连接设计
二次保留 如有需要

订购前应确认所提供的夹具和紧固件的确切内容。

常见的选择错误

1. 混淆总长度和可用长度

总体调整范围可能不等于可用于安装夹具的实际水平距离。

2. 仅根据桁架尺寸选择夹具

桁架横截面尺寸和主管直径是不同的测量值。

检查实际的夹具接口。

3. 将发布的装载数据视为通用的

没有支撑条件的荷载数据不应应用于每个悬臂长度和方向。

4.忽略支撑桁架

吊臂是整个索具总成的组成部分之一。

支撑桁架和连接也必须合适。

5. 混合来自不同系统的组件

夹具、吊臂、连接螺栓和安装硬件必须相互兼容。

50–80cm 可调节桁架臂,带夹具

常见问题解答

Q1.这个吊臂的可调长度是多少?

原产品列出了 50–80 厘米(500–800 毫米)的调节范围。应确认准确的测量参考点。

Q2。 40cm尺寸指的是什么?

最初的清单还提到了 40 厘米的臂长。需要详细的图纸来阐明这是水平延伸还是其他组件尺寸。

Q3。有哪些颜色可供选择?

银色和黑色被列为可用的饰面选项。

Q4。吊臂可以与F34或F44桁架一起使用吗?

潜在兼容性必须根据实际管直径、夹具几何形状、安装方法和负载条件进行验证。仅名义桁架模型不能保证兼容性。

Q5.最大负载能力是多少?

原产品页面提及200kg,但未提供适用条件。必须针对预期的延伸和安装确认允许的工作负载。

Q6.我可以在吊臂上安装摇头灯吗?

这需要确认完整的夹具和附件配置,包括重量、重心、与运动相关的负载、方向和验证的索具能力。

Q7.吊臂是否适合高架安装?

架空使用需要确认组件额定值、支撑结构、连接系统和适当的安装程序。

Q8.产品包含夹子吗?

原始产品标识铝制挂钩安装硬件。确切的夹具配置和提供的组件应与所选版本一起确认。

Q9.吊臂可以提供黑色吗?

是的。黑色是列出的饰面选项之一。

Q10.我可以要求不同的长度或连接器吗?

请联系 DragonStage 并提供您所需的尺寸、桁架信息和安装详细信息,以进行兼容性和定制审查。

相关产品和配件

对于其他长度、夹具布置和安装配置,请探索我们的 铝制吊臂桁架产品.

您还可以浏览 照明夹和挂钩 以获取相关安装配件。

有关替代桁架吊臂设计,请参阅 吊臂桁架产品.

组合不同产品之前请确认兼容性。

可调节桁架臂

索取报价

可调节铝桁架吊臂 – 50–80cm

DragonStage 为活动制作、临时照明结构和定制应用提供桁架照明配件和安装组件。

如需报价,请提供:

  • 所需数量

  • 银色或黑色饰面

  • 支撑桁架型号及管径

  • 所需的臂架延伸和安装方向

  • 预期的夹具重量和安装布置

  • 交货目的地

对于索具关键型应用,请提供支撑结构和安装详细信息,以便进行适当的技术审查。

请联系 DragonStage 了解产品定价、兼容性确认和可用的配置选项。
