Dragon Stage
包装重量：300kg
包装量：3CBM
1m铰链300mm螺栓桁架2p
2m 300mm 螺栓桁架 2p
3m 300mm 螺栓桁架 5p
顶部2p
手动提升2p
吊带 2p
500mm底座2p
产品信息
物品 | 规格 |
|---|---|
品牌 | 龙台 |
产品类型 | 螺栓桁架龙门系统 |
标称水平尺寸 | 9,000 毫米/9 米/29.5 英尺 |
标称总高度 | 6,000 毫米/6 米/19.7 英尺 |
配置 | 双塔桁架龙门架 |
桁架连接 | 螺栓连接 |
主要水平结构 | 直箱桁架梁 |
垂直支撑 | 2 个桁架塔 |
塔头组件 | 2、如图所示 |
底座支撑 | 2 塔底座组件 |
额外支持 | 对角支腿支撑 |
屋顶覆盖物 | 不包括在内 |
桁架横截面 | 待确认 |
铝合金及管材规格 | 待确认 |
升降机构 | 未通过图纸确认 |
容许负载 | 有待工程验证 |
定制化 | 可用的 |
产品描述
DragonStage 9x6m 螺栓桁架龙门系统是一种模块化、地面支撑的桁架结构，专为需要高架水平桁架梁的活动制作应用而设计。
该系统由两个通过水平桁架梁连接的垂直支撑塔组成。每个塔都配有底座组件、对角支撑和塔头组件。

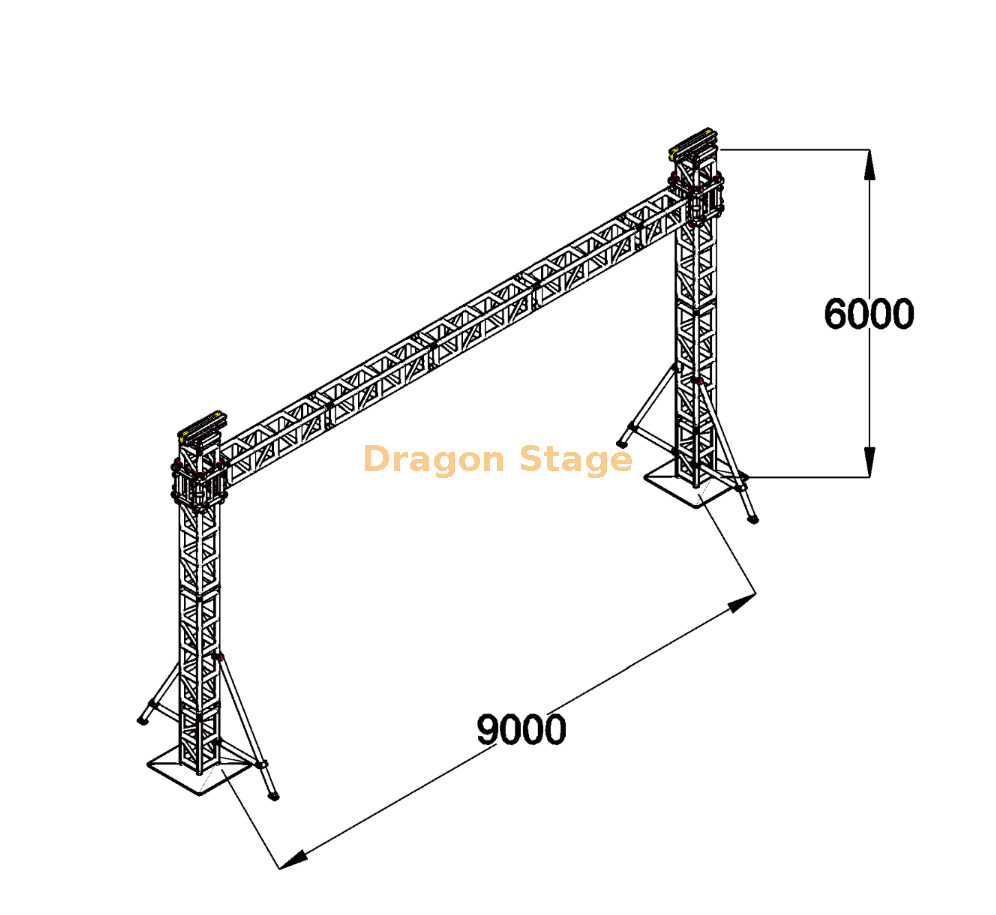

图中所示的标称尺寸为：
水平尺寸：9m / 29.5ft
总高度：6m/19.7ft
9m 尺寸取自所提供的图中所示支撑位置之间的尺寸。最终的外宽、梁长和净开口应从生产图纸中确认。
这种结构特别适合寻求开放式龙门结构而不是完整屋顶或封闭舞台结构的活动公司。
对于其他类似的布置，请探索 龙门桁架系统.
双塔龙门配置
该产品的显着特征是其两塔支撑布置。
图示的结构包括：
每侧各有一个垂直桁架塔
一根水平螺栓连接桁架梁
塔头组件
底板
对角支腿和支撑构件
模块化连接部分
水平梁提供了主要的高架桁架线，而两座塔楼则形成了两侧的支撑结构。
与直接用垂直腿组装的简单桁架拱不同，这种配置包括塔底座周围的附加支撑构件。
组装结构的实际容量和稳定性取决于最终的组件规格和经过验证的支撑条件。
螺栓连接桁架结构
该系统使用螺栓连接的桁架组件而不是插口连接布置。
螺栓桁架部分使用匹配的端板、螺栓、螺母和其他指定的紧固件连接。
对于租赁和活动公司来说，单独的模块化部分可用于运输、存储、维护和更换。
然而，螺栓连接的桁架系统并不能仅仅因为它们具有相似的外部尺寸而自动互换。它们的端板几何形状、螺栓孔间距、紧固件规格和结构设计也必须匹配。
相关截面和配置，请参见 标准螺栓桁架.
9m水平桁架梁
龙门架包括一根水平箱形桁架梁，连接两个支撑塔。
图中标称水平尺寸为9m。
这种高架梁可以构成活动照明或高架生产布局的基础，但需确认允许的负载、设备位置和支撑结构。
最终的梁截面尺寸、部件长度、连接布置和设备位置应在装配图中确定。
6m高垂直支撑塔
门架两侧均采用立式桁架塔。
图中标称总高度为6m。
每个塔都包括底座组件和靠近下部的对角支撑构件。
每个塔的上部还包括一个额外的塔头组件。
尽管这些顶部部件在图中可见，但它们的精确功能以及它们是否形成提升机构的一部分尚未被指定。
因此，在未确认实际设备的情况下，不得将产品宣传为机动升降系统或手动升降龙门架。
底板和对角支腿支撑
下部支撑布置是该配置的一个重要特征。
每个图示的塔都配备有底板和从主塔向外延伸的对角支撑。
这与直接放置在平坦底座上的简单垂直桁架腿不同。
对于此类临时结构，应根据实际安装情况选择完整的支撑布置方式。
所提供的图纸未确定所需的道碴、锚固方法、基础设计或允许的外部载荷。
必须确认这些要求才能完成组装。

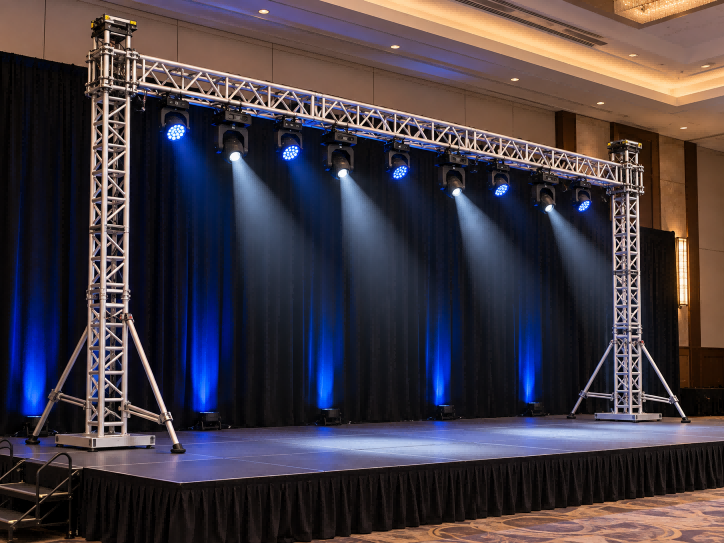

专为活动照明和开放式龙门应用而设计
该系统可考虑用于需要独立架空桁架线的活动制作布局。
潜在的应用包括：
活动照明框架
音乐会制作结构
室内舞台桁架系统
临时龙门架安装
展览制作区
舞台背景框
企业活动结构
节日制作应用
对于照明装置、悬挂设备、横幅或其他附加负载，必须根据最终安装检查完整结构。
为什么选择双塔龙门架？
双塔龙门在两个独立的支撑位置之间提供了定义的顶梁。
当活动需要横跨开放工作区域的桁架梁但不需要完整的屋顶框架时，这种布置非常实用。
它还允许水平桁架、塔组件、底座组件和连接件作为单独的模块化元件提供。
对于租赁公司来说，如果新配置得到正确指定和验证，这些组件可能在未来的兼容布局中有用。
模块化结构和组件供应
DragonStage 可以讨论完整的包，包括：
水平螺栓桁架截面
垂直塔桁架截面
匹配桁架连接硬件
塔头组件
底板
对角支腿和支撑组件
最终部件数量取决于确认的桁架尺寸、实际部件长度和最终组装安排。
在最终确定生产 BOM 之前，必须定义桁架横截面、管尺寸、材料等级、螺栓规格和基础尺寸。
对于其他相关组件，请探索 典型塔元素.
主要特点
标称 9m 水平龙门尺寸
标称总高度6m
螺栓连接的桁架配置
两个垂直桁架支撑塔
水平箱形桁架梁
两个图示的塔头组件
两个塔位置的底板
对角支腿支撑
开放式框架结构，无屋顶覆盖
模块化桁架结构
可单独供应组件
可定制结构尺寸
重要产品说明
提供的图纸确认了标称 9m 水平尺寸、6m 高度、双塔、上梁、可见塔头组件、底座和对角支撑。
螺栓连接类型由提供的产品信息指定。
目前的信息并未证实：
精确的桁架横截面
铝合金牌号
主管直径或壁厚
水平梁总长度
净开口宽度
验证允许负载
是否安装升降系统
抗风能力
所需的镇流器或锚固
基础要求
特定项目的工程审批
这些必须根据最终的制造图纸、设备负载和安装条件来确认。
常问问题
这个螺栓桁架门架的尺寸是多少？
图纸规定标称水平尺寸为 9m，总高度为 6m，约为 29.5ft × 19.7ft。
9m尺寸是塔之间的净跨度吗？
未必。图中支撑位置之间显示了 9m 尺寸。最终净孔和总体外部宽度应从生产图纸中确认。
该系统使用什么类型的桁架连接？
该产品被指定为螺栓连接的桁架系统。
龙门架有多少个支撑塔？
所示系统使用两个垂直桁架塔，水平梁的每一侧各一个。
该系统是否包括斜撑？
是的。该图显示了连接到塔架支撑装置的对角支腿支撑。
龙门架可以用于活动照明吗？
可以考虑将其用于活动照明应用。必须验证照明装置、连接位置、支撑接口和完整的负载布置。
该系统是否包括电动葫芦或提升机构？
该图显示了塔头组件，但未确认提升方法或是否包含电动葫芦。这必须在订购前指定。
龙门架包括屋顶吗？
不。这是一种开放式龙门桁架配置，没有屋顶覆盖物。
可以安装在室外吗？
户外适用性取决于完整的结构、现场条件、风暴露、载荷以及经过验证的支撑和锚固布置。
宽度或高度可以定制吗？
是的。可根据客户的项目要求讨论不同的尺寸和桁架配置。
现有的螺栓桁架截面可以与该系统一起使用吗？
可能，但必须通过桁架尺寸、连接板几何形状、螺栓规格和完整的结构布置来确认兼容性。
报价时需要什么信息？
请提供预期应用、所需尺寸、首选桁架截面、设备重量和安装位置、室内或室外使用，以及是否需要完整的塔架和底座套件。
为什么选择龙腾舞台
DragonStage 生产模块化桁架产品并提供完整的活动桁架配置，包括单独的桁架部分、塔组件、连接硬件和结构配件。
对于9m双塔龙门架来说，重要的要求不仅仅是梁的长度。塔架、基座支撑、支撑构件、连接件和预期设备也必须一起考虑。
清晰的组件清单和确认的装配图可帮助客户在制造和发货前了解完整的包装。
索取报价
如需详细报价，请提供：
所需龙门宽度和高度
首选螺栓桁架尺寸
桁架材料规格（如果已定义）
预期活动申请
设备类型和总附加负载
安装位置
室内或室外使用
场地及地面条件
任何所需的起重部件
所需数量
然后，DragonStage 可以审查建议的配置并准备基于组件的制造报价。
