18x8x8m 专业铝制照明屋顶桁架系统

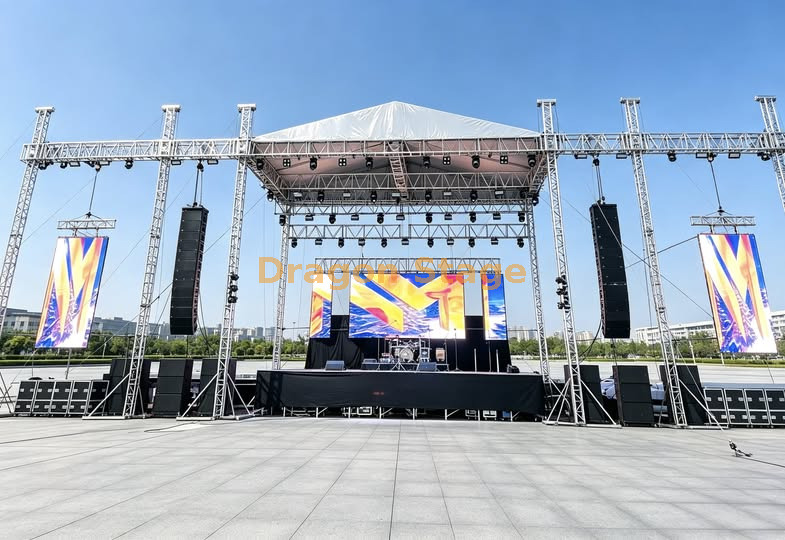

18x8x8m 专业铝制 A 形框架照明屋顶桁架系统，带侧翼

简短描述

DragonStage 18x8x8m 专业铝制照明屋顶桁架系统是一种大型模块化户外活动结构，专为音乐会、节日和现场制作应用而设计。主屋架跨度约 18m宽×8m深×8m高，采用 CS500×600主梁, CS389×389升降塔，斜屋面采用CS289×289屋架和梯架搭建。根据最终项目布局，还包括用于辅助音响、LED 或生产设备的侧翼结构。

这款 专业 18m x 8m 铝制照明屋顶桁架系统 是专为大型音乐会表演和大型节日环境而设计的一流结构解决方案。该系统达到12,000 毫米 主跨宽度 ， 垂直高度达到 8,000 毫米，为复杂的照明、大型 LED 屏幕和专业音频阵列提供了全面、大容量的吊装环境。

DragonStage 18x8x8m 专业铝制照明屋顶桁架系统专为大型临时活动制作而设计，这些活动需要宽阔的表演区域以及用于照明、音响、LED 和其他制作设备的专用位置。

主屋面矩形由组成， 18m前梁和8m侧梁 采用大截面 CS500×600方形铝桁架。四座 CS389×389地面支撑塔 通过套筒、底座、顶部、手动葫芦、铰链节、纤维吊带和支腿承载和升高主屋顶结构。 龙台

对于比较其他大型活动屋顶系统的客户，请参阅 屋顶桁架 和 典型 A 形框架屋顶桁架系统.

包装重量：3380kg

包装量：40CBM

主要特点

• 大约。 18m×8m×8m 主赛事结构

• 大型CS500×600主梁系统

• 4座CS389×389地面支撑升降塔

• 主屋顶四台2吨手动葫芦

• A 形框架/斜屋顶型材

• CS289×289屋顶框架

• CL30梯顶构件

• PVC屋顶雨棚

• 独立的侧翼支撑结构

• 额外的机翼升降塔和提升机

• 模块化铝桁架结构

• 专为重复活动组装和拆卸而设计

• 可根据生产要求定制

典型应用

• 大型户外音乐会

• 音乐节

• 巡回演出

• 公开表演

• 教会十字军东征

• 大型仪式

• 企业活动

• 节日主要舞台

• 临时照明和音响结构

包装信息

当前产品页面列出：

• 包装重量： 约3380kg

• 包装体积： 约40cbm 龙台

这些值对于早期货运计划很有用，尽管最终包装数据仍应根据最终订购的配置进行确认。

舞台平台注意事项

目前公布的BOM定义了 屋顶桁架、机翼结构、升降系统、顶篷和配件，但没有提供确认的匹配舞台平台BOQ。

因此，该产品页面不应自动声明包含舞台甲板。

如果需要平台，可以根据以下条件单独配置匹配阶段：

• 舞台宽度

• 舞台深度

• 舞台高度

• 楼梯数量

• 护栏

• 访问要求

相关系统 请参见 Stage Platform 。

安装逻辑

由于这是地面支撑屋顶结构，因此主屋顶网格可以在较低的工作高度上组装，然后使用提升系统沿着塔楼提升。

有关通用组装方法而不是特定于项目的安装说明，请参阅 模块化舞台、桁架和脚手架系统的安装方法.

重要技术说明

当前的产品页面确认了物理尺寸、桁架类型、组件数量、手动葫芦、机翼结构和屋顶雨棚。

它 没有 为以下方面建立普遍价值：

• 屋顶允许荷载

• 允许照明负载

• 允许 LED 负载

• 允许扬声器负载

• 风阻

• 镇流器要求

• 锚定要求

• 安全系数

• 特定项目的工程审批

原始页面目前使用诸如“重型结构载荷能力”之类的短语，但如果没有发布的载荷表或项目计算，该措辞不应用作数字或工程结论。 龙台

对于这种区别，请参阅 安全标准和工程约束.

常问问题

该屋顶桁架系统的总体尺寸是多少？
主体结构约 18m宽×8m深×8m高.

18m主梁采用什么桁架？
前主梁采用 CS500×600铝方桁架，主管50×3.0mm . Dragon Stage

塔使用什么桁架？
主塔、翼塔采用 CS389×389铝方桁架. 龙台

屋顶用什么桁架？
斜屋顶采用 CS289×289方桁架搭配CL30阶梯桁架. 龙舞台

包括多少个主提升塔？
主屋顶采用 4座升降塔.

主屋顶包含多少台手动葫芦？
主屋顶包括 4台手动2吨起重机. Dragon Stage

该系统是否包括侧翼？
是的。目前的配置包括使用4m CS500×600梁和CS389×389塔架的独立侧翼结构。 龙台

每个机翼都有自己的升降系统吗？
是的。机翼结构有自己的套筒块、底座、顶部、手动葫芦、铰链部分、纤维吊索和支腿。 龙台

包括屋顶雨棚吗？
是的。当前的 BOM 包括 PVC 顶篷，蓝色列为标准颜色，并可进行定制。 龙台

包括舞台平台吗？
目前公布的BOM中并没有明确包含舞台平台系统，因此需要单独确认。

机翼上可以安装线阵列或LED屏幕吗？
机翼结构可作为辅助支撑位置，但必须根据工程确定实际设备重量、吊点及允许配置。

尺寸可以定制吗？
是的。宽度、深度、高度、机翼尺寸、屋顶几何形状和完整的生产布局均可定制。

报价时需要什么信息？
请提供所需屋顶尺寸、活动地点、音箱型号及数量、LED屏尺寸及重量、灯光设备、室内/室外使用、天篷要求、是否需要舞台平台。

为什么选择龙腾舞台

DragonStage 提供单独的 照明桁架 组件以及完整的大型 屋顶桁架 系统。

对于如此规模的项目，实际问题不仅仅是“屋顶有多大？”

屋顶跨度、塔高、翼结构、音响系统、LED屏幕、灯光布局、天篷、安装环境和舞台平台应被视为一个协调的活动制作系统。

软号召性用语

如需报价，请发送给我们：

• 所需屋顶宽度×深度×高度

• 活动地点

• 室内或室外使用

• 线阵型号及数量

• LED屏尺寸及重量

• 灯具数量及大概重量

• 顶篷要求

• 舞台平台要求

• 首选机翼配置

然后我们就可以确认合适的桁架组合和组件清单。
