Dragonstage
这个大型混合活动结构结合了 20 × 18m 钢制 Ringlock 舞台平台、12m 高铝制屋顶桁架系统和两个标称 10m 侧翼结构。
舞台采用 1 × 2m 铝框甲板，配有 18mm 防滑胶合板，由模块化钢制 Ringlock 标准、横梁、支架和可调节底座支撑。屋顶结合了 CS520 × 760mm 主铝桁架与 CS289 × 289mm 次屋顶构件和电动葫芦系统。
舞台平台、铝制屋顶和环形墙或翼结构被列为单独的系统模块。最终报价必须明确标明包含哪些模块、配件、屋顶覆盖物、起重设备和结构部件。
有关钢支撑平台的说明，请参阅我们的 Ringlock 钢舞台系统指南.
该系统将两种不同的结构系统结合在一个大型音乐会舞台配置中。
较低性能的平台和支撑墙结构使用模块化钢制 Ringlock 组件。主屋面梁采用大型CS520×760mm铝桁架，次屋面框架采用CS289×289mm方桁架和铝梯桁架。
这种混合布置允许舞台平台、高架墙、屋顶和侧面生产区域被组织为独立但协调的结构区域。
这些区域之间的连接、它们的负载路径和基础必须在最终的生产和装配图中清楚地显示出来。
将此系统与其他大型舞台配置进行比较的客户可以查看我们的 舞台系统解决方案 和 屋顶桁架产品系列.
该产品被描述为20×18×12m系统。
生产前，报价单和图纸应确认这些尺寸代表：
舞台宽度：20m
舞台深度：18m
标称整体结构高度：12m
侧翼：两个标称10m宽的结构
图纸还应注明：
成品舞台甲板高度
屋顶下净高
包括双翼在内的整体外部宽度
基础总占地面积
屋顶支撑之间的距离
每个机翼上都有可用的 LED 或扬声器区域
结构周围所需的安全间隙
在未明确其是指外部总高度、屋顶支撑高度还是净工作高度的情况下，不应使用术语“12m 高”。
包装重量：12600kg
包装体积：46cbm
| 物品 | 规格 | 数量 | |||||
| 钢层装配阶段 | 铝制浇头：3.3x6.6ft （1x2m） | 18mm防滑胶合板 | 180个PC | ||||
| 标准，LR1，L：2000mm | 110 件 | ||||||
| 标准（基础）-265mm | 110 件 | ||||||
| LEDGER，LR2，L：2000mm | 299 件 | ||||||
| LEDGER，LR2，L：1000mm | 件 | ||||||
| Brace，LR3，L：1500x2000mm | 199 件 | ||||||
| 铝制束夹，2m | 99个PC | ||||||
| 铝制束夹，1m | 件 | ||||||
| 舞台可调式基础 | 110 件 | ||||||
| 铝阶段楼梯（宽2m宽度） | 18mm防滑胶合板 | 全部的 | 8 | 步骤 | 2个 | ||
包装重量：3350kg
包装体积：57cbm
| 物品 | 规格（平方桁架） | 数量 | ||||||
| 长度 | 主管（mm） | 尺寸（毫米） | ||||||
| 20.00 m光束（前线） | 3组 | 3.00 m | 50×4.0 | CS520×760 | 18pcs | |||
| 2.00 m | 50×4.0 | CS520×760 | 3pcs | |||||
| 1.00 m | 50×4.0 | CS520×760 | 0pcs | |||||
| 18.00 m梁（侧） | 3组 | 3.00 m | 50×4.0 | CS520×760 | 18pcs | |||
| 2.00 m | 50×4.0 | CS520×760 | 0pcs | |||||
| 1.00 m | 50×4.0 | CS520×760 | 0pcs | |||||
| 梁立方体 | 龙头立方体 520x760 | 6pcs | ||||||
| 1.龙台品牌，载重：1000kg， 2.链条长度：25m， 3.起升 速度：4m/min， 4.380V-3phrase-50HZ， 5.双刹车 6.G100载重链条，满足8:1/10:1安全系数。 7. 带0.5M 4Pin-16A欧规插头 8. 防水：IP54 | 6pcs | ||||||
| 1control 8pcs，带手柄盒 | 1pcs | ||||||
| 物品 | 规格（平方桁架） | 数量 | ||||||
| 长度 | 主管（mm） | 尺寸（毫米） | ||||||
| 屋顶支柱 | 3组 | 2.00 m | 50×3.0 | CS289×289 | 3pcs | |||
| 18.00 m顶梁 | 1套 | 3.00 m | 50×3.0 | CS289×289 | 6pcs | |||
| 2.00 m | 50×3.0 | CS289×289 | 0pcs | |||||
| 1.00 m | 50×3.0 | CS289×289 | 0pcs | |||||
| 10.20 m斜梁 | 6组 | 3.00 m | 50×3.0 | CS289×289 | 12％ | |||
| 2.00 m | 50×3.0 | CS289×289 | 6pcs | |||||
| 2.20 m | 50×3.0 | CS289×289 | 6pcs | |||||
| 10.20 m梯子桁架 | 14套 | 3.00 m | 50×3.0 | CL30,289*50 | 28％ | |||
| 2.00 m | 50×3.0 | CL30,289*50 | 14％ | |||||
| 2.20 m | 50×3.0 | CL30,289*50 | 14％ | |||||
| 屋顶组件 | 屋顶康纳4种方法，用于屋顶梁桁架 | CS289×289 | 2个 | |||||
| 屋顶康纳5种方法，用于屋顶梁桁架 | CS289×289 | 1pcs | ||||||
| 将板与夹具连接 | 3pcs | |||||||
| 单夹 | 28％ | |||||||
| 双夹具 | 12％ | |||||||
| 屋顶冠层材料：PVC，蓝色或定制。 | 525.76 | 1pcs | ||||||
包装重量：27150kg
包装体积：43cbm
| 物品 | 规格 | 数量 |
| 图层桁架 | 水平管，长：2M | 1658 件 |
| 对角管，LR3，L：2.44m | 1460 颗 | |
| Pillar，LR1，L：2m | 702 件 | |
| 可调节的基座，LR4，H：0.25m | 123个PC |

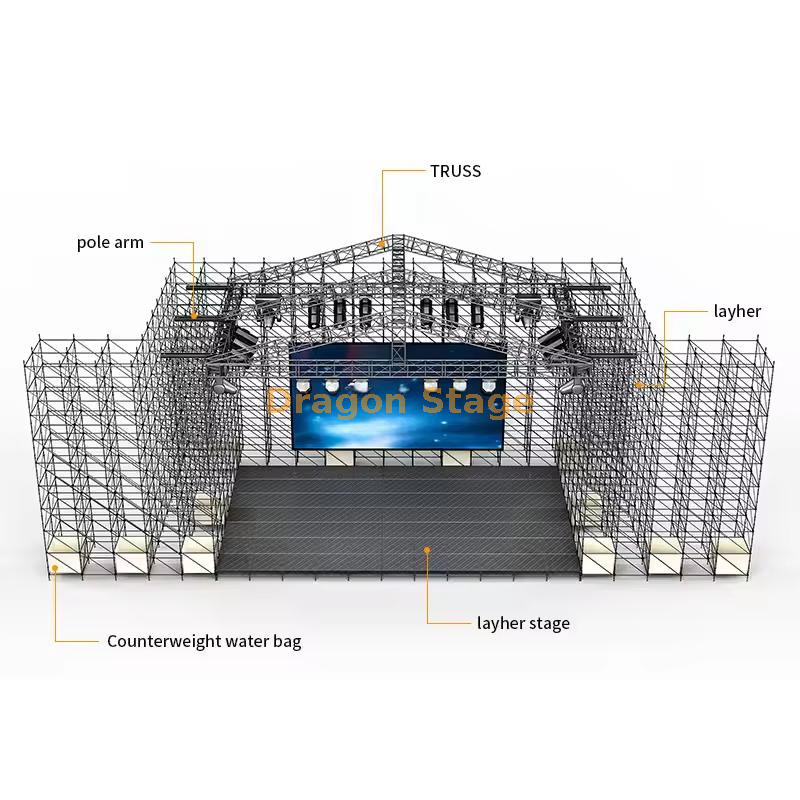

20m × 18m 环形舞台 + 全铝屋顶桁架混合系统是大型户外音乐会、节日和电视转播活动的黄金标准。这一完整的解决方案将真正的 Ringlock 全方位脚手架无与伦比的强度和模块化与高性能铝制插口/螺栓屋顶桁架相结合，提供了一个巨大的 20 米宽 × 18 米深的性能平台，周围环绕着 12 米高的 Ringlock 桁架墙和两个巨大的 10 米宽侧翼。
非常适合支持巨大的 LED 视频墙、多个线阵列 PA 集群、复杂的照明装置和特效，同时使用配重水袋或镇流器保持地面支撑的整体稳定性。集成的杆臂和广泛的吊挂点为制作团队提供了无限的创作自由。
快速搭建、经过全面认证 (TUV/SGS) 并受到全球顶级巡演制作公司的信赖 - 这是终极交钥匙舞台系统，只有最大、最可靠的系统才能做到。
这种类型的混合系统可配置用于：
大型户外音乐会
音乐节
公共庆祝活动
体育场制作
巡回演出
宗教活动
电视表演
政府仪式
基于 LED 的大型活动制作
临时活动基础设施
特定项目的适用性取决于最终阶段荷载、屋顶设备、LED 布局、扬声器布置、场地条件和当地审批要求。
对于更广泛的规划原则，客户可以查看我们的 安全标准和工程限制.
标题指的是LED墙和线阵系统，但侧翼和屋顶不应被描述为适合无限的设备负载。
在推荐配置之前，客户应提供：
LED屏尺寸
LED屏总重量
吊杆细节
每边线阵重量
照明灯具清单
夹具位置
电缆和配电负载
风景和横幅负载
特效设备
动态或移动设备
拟议的索具点位置
产品尺寸本身无法确定允许的悬挂负载。
Dragon Stage 可以提供基于经验的配置建议、可用产品规格、制造信息、装配图和标准产品负载信息。最终布置必须保持在所提供系统的验证限制内。
这是一个大型临时结构，应由经验丰富的安装团队使用批准的图纸和起重程序进行组装。
一般安装顺序可能包括：
确认场地边界、竣工尺寸和基础布置。
评估地面并准备合适的承载表面。
设置环形锁舞台和墙壁底座位置。
建立一个完整、水平且有支撑的参考区。
继续逐步安装标准、分类帐和斜撑。
安装舞台支撑梁和甲板面板。
在指定高度组装主要和次要铝屋顶结构。
安装电动葫芦、控制器和经批准的起重连接。
以协调且受控的顺序提升屋顶。
根据图纸完成环形墙和侧翼。
仅在指定的组装阶段安装并拉紧 PVC 顶篷。
按批准的装车布局安装生产设备。
检查所有连接、底座、支架、甲板、吊机和索具点。
完成运营移交和天气响应计划。
在整个安装过程中必须保持临时稳定性。完成后稳定的结构在中间组装阶段可能仍然不稳定。
在未评估完整安装的情况下，不应公布该结构的通用风速能力。
风响应取决于：
安装好的屋顶和墙壁织物
LED屏面积
横幅和风景板
开放式或封闭式舞台侧面
结构高度
地基及地面状况
道碴或锚的布置
周边地形及建筑物
设备分布
当地天气暴露
紧急下降或疏散程序
LED 墙、屋顶天篷和侧面覆盖物可以形成大量的暴露在风中的区域。
Dragon Stage 可以提供产品信息、配置建议和可用的制造文档。我们不提供免费的特定地点风力计算、当地许可批准、PE 印章或签署的结构计算报告。
当需要当地批准或特定地点的结构验证时，客户应在项目所在地聘请具有适当许可的工程师。
报价单应将项目划分为明确的模块。
钢环锁支撑结构
铝框舞台甲板
防滑胶合板表面
甲板支撑梁和夹具
可调节底座
两个楼梯系统
CS520×760mm主屋架
CS289×289mm副桁架
CL30梯架
屋顶角
连接板和夹具
环链电动葫芦
起升控制器
PVC 顶篷（如果确认）
环锁垂直标准
横向构件
对角大括号
可调节底座
分配给后壁和两个侧翼的组件
LED屏
LED吊条
线阵列扬声器
照明灯具
索具硬件
配电
舞台护栏
坡道
路障
镇流器
锚
接地保护材料
安装人工
起重机或起重设备
运输
当地许可证
特定场地工程
这必须在逐项报价中得到确认。
该页面似乎列出了 20 × 18m Ringlock 舞台、带电机提升系统的铝制屋顶以及 Ringlock 墙或翼系统作为单独的可选模块。因此，显示的价格范围不应自动解释为完整混合系统的价格。
报价单应分别显示每个模块的价格、包装信息和包含的组件，然后是完整所选配置的总价。
机翼可以针对生产设备进行配置，但其允许的使用取决于最终的结构布局和实际设备负载。
客户应提供 LED 尺寸和重量、线阵列重量、悬挂位置和建议的索具布置。然后必须根据可用的产品信息和系统限制检查允许的配置。
Ringlock 翼的存在本身并不能确认特定的 LED 或扬声器容量。
固定的风速不能仅从产品尺寸来说明。
抗风性能取决于屋顶雨棚、LED屏面积、侧面覆盖物、设备布置、基础、压载物或锚固件、地面条件、周围地形和当地要求。
Dragon Stage 可以提供基于经验的配置帮助和可用的产品文档。不包括免费的特定地点风力计算、PE 印章、许可证批准和签署的结构计算报告。
当需要特定项目验证或权威机构批准时，客户应聘请有执照的当地工程师。
