当观众观看大型户外音乐会时,舞台上方的弧形屋顶通常被认为是视觉设计的一部分。
优雅的弧线造型营造出现代感的外观,让舞台显得更加动感。
然而,弧形屋顶不仅仅是一种美观的选择。
这个形状的背后是一个完整的工程系统,包括:
钢支撑结构。
铝制弧形屋顶框架。
液压提升系统。
凯德帐篷挤压型材。
PVC屋顶膜。
织物张紧原理。
弧形屋顶必须同时实现多个目标:
提供天气保护。
支持暂停生产设备。
减轻结构重量。
保持织物张力。
改善排水。
允许快速安装和拆卸。

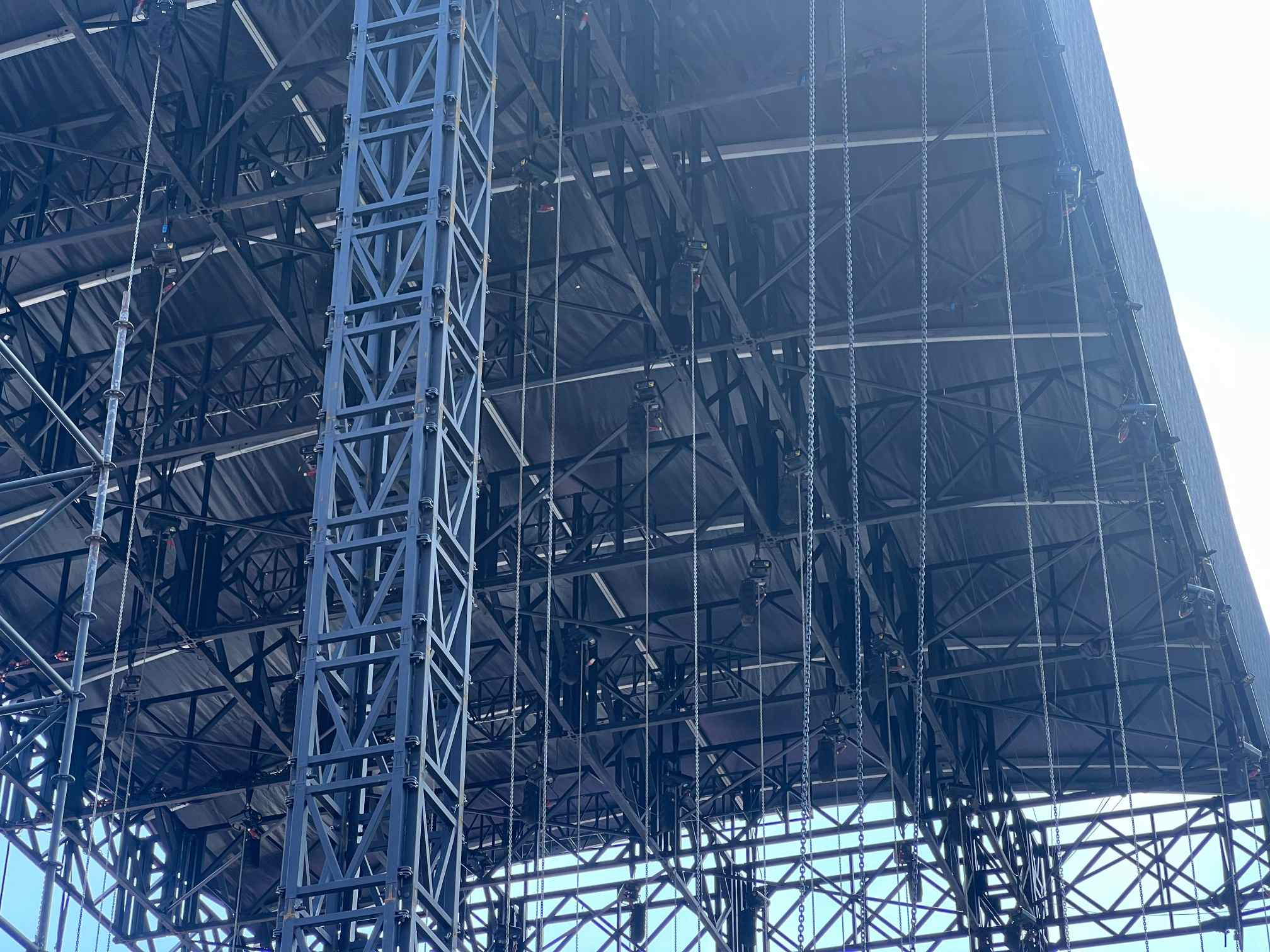

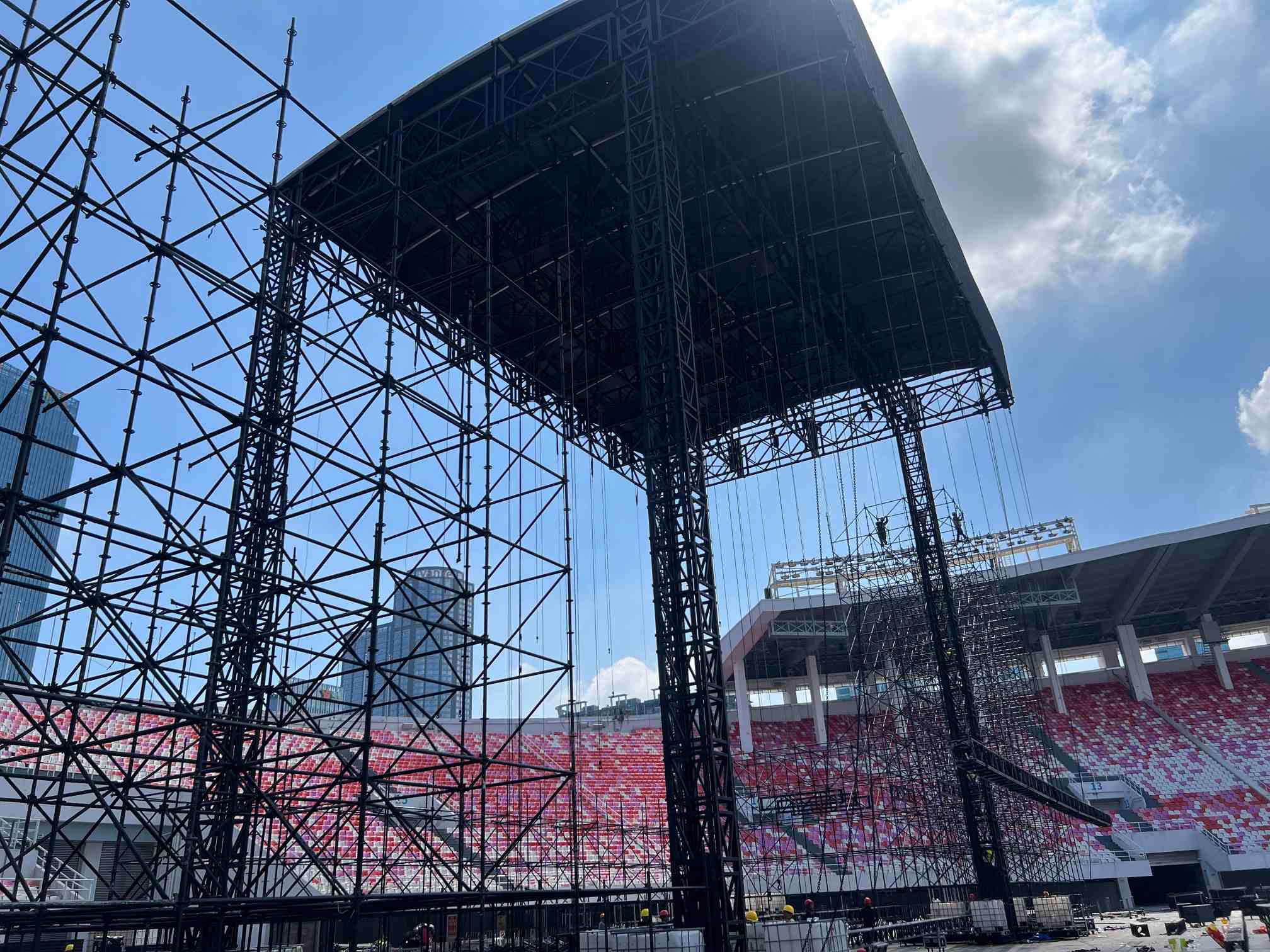

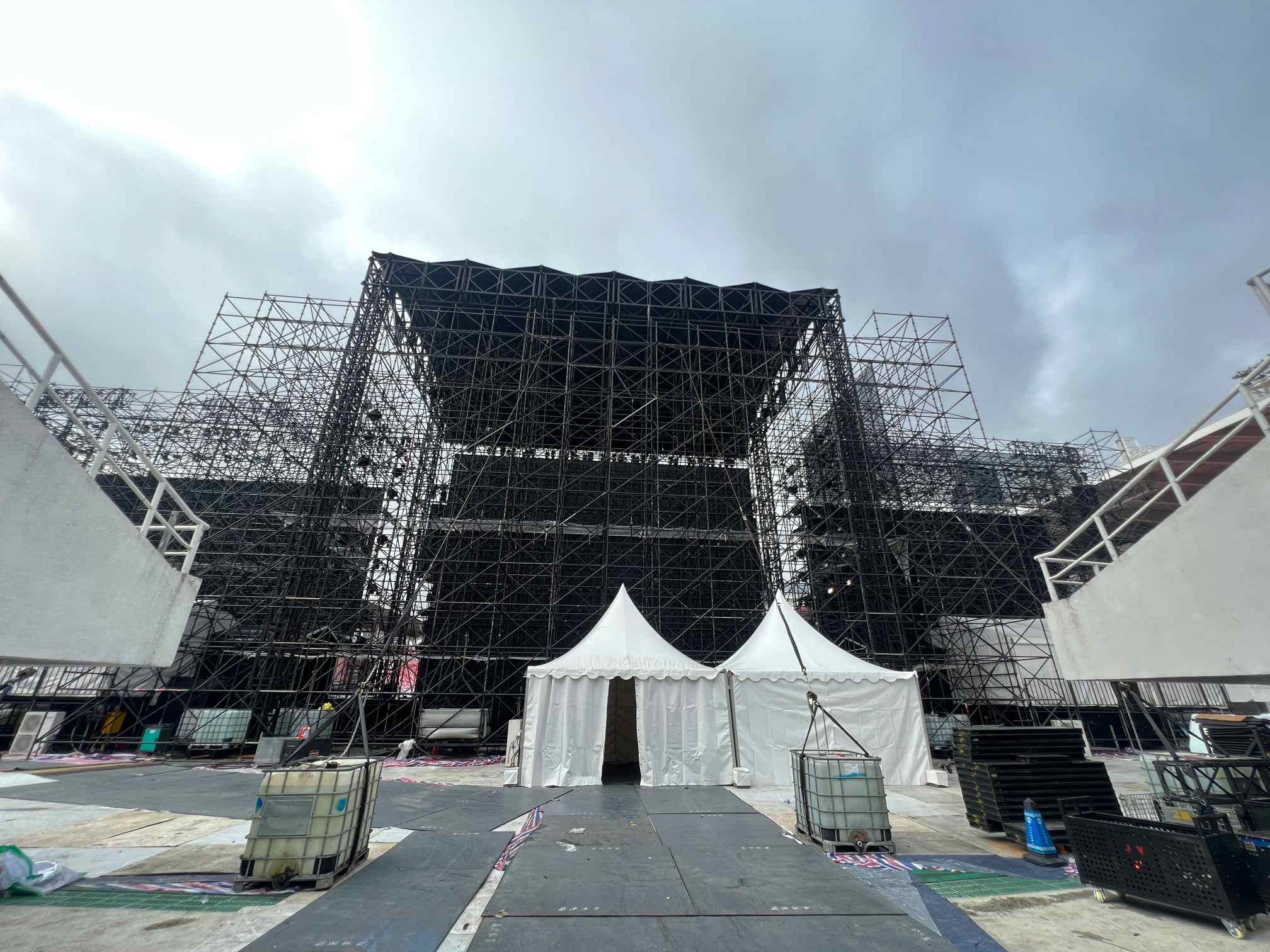

在2026年广州珍珠啤酒节音乐节的施工过程中,我们观察到了一个大型液压屋顶舞台,采用钢结构支撑的弧形铝屋顶框架。
该系统展示了临时活动工程的一个重要原则:
音乐会屋顶不是一个单一的结构。它是一个结合钢、铝和织物的分层系统,可实现强度、轻质结构和高效安装。
这个屋顶系统和整个舞台结构之间的关系可以通过《大型音乐会主舞台是如何搭建的》来了解,其中详细解释了液压屋顶舞台的施工顺序。

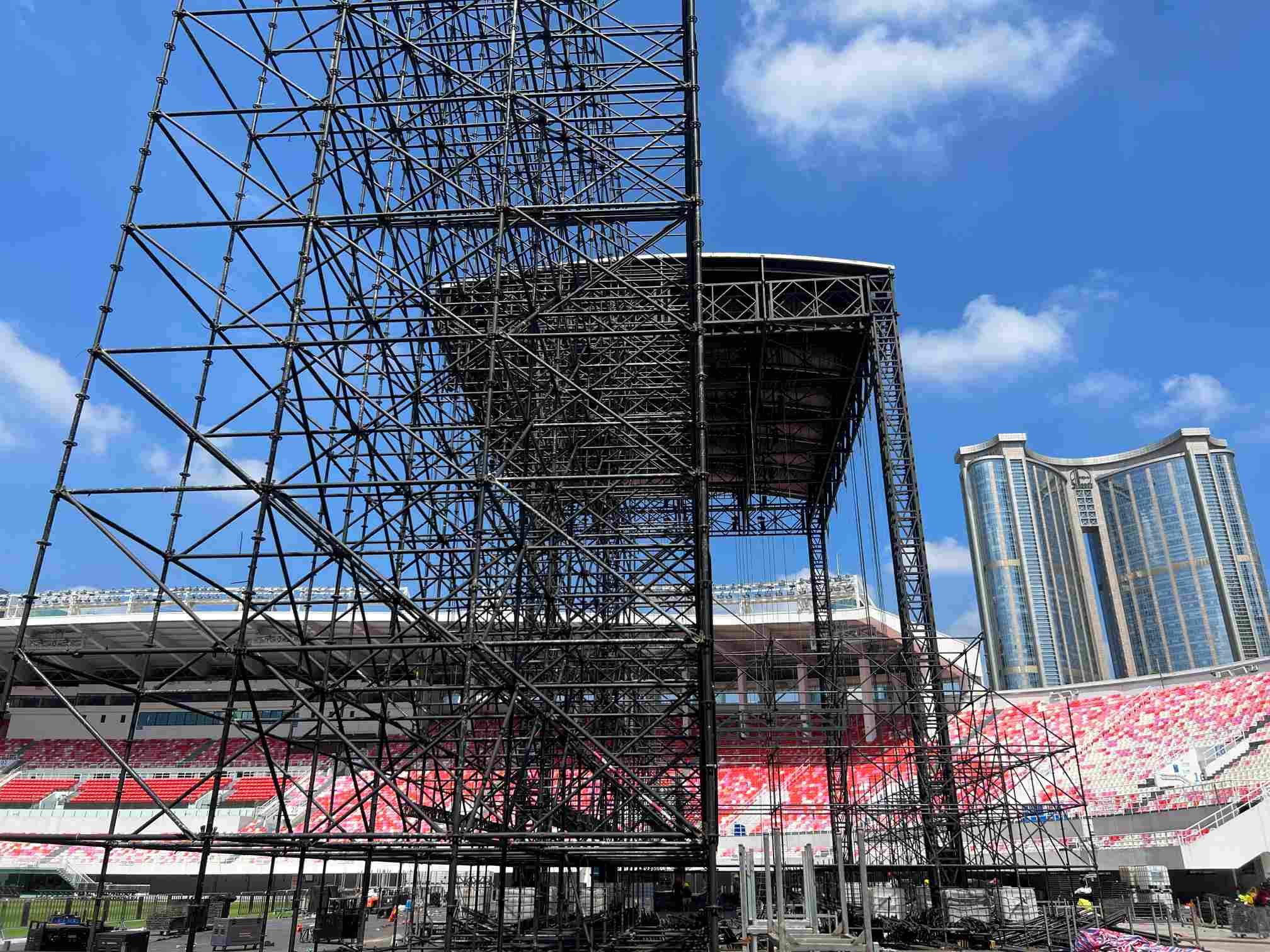

在该项目中,弧形屋顶系统由多个结构层组成:
液压屋顶梁 ↓ 钢叉柱支撑 ↓ 螺栓连接的铝制弧形屋顶框架 ↓ 帐篷 Keder 挤压型材 ↓ PVC 屋顶织物膜 每一层都有不同的目的。
钢结构提供了强度和载荷传递。
铝制车顶框架减轻了重量。
Keder 挤压固定并拉紧织物。
PVC 膜提供天气保护。
这些组件共同创建了一个轻质但稳定的临时屋顶系统。
与完全平坦的结构相比,弯曲的屋顶具有多种工程优势。
弯曲结构通过弧形自然地分布力。
弯曲的几何形状不是仅仅依赖于抗弯力,而是允许负载更有效地通过框架传递。
这有助于减少不必要的结构重量,同时保持足够的刚度。
对于临时结构来说,减轻重量极其重要,因为每公斤都会影响:
运输费用。
安装时间。
起重要求。
液压系统容量。
这是铝合金广泛用于现代活动屋顶系统的原因之一。
结构材料:铝合金 中讨论了铝结构背后的材料选择原则.
如果排水系统设计不仔细,平屋顶容易积水。
弯曲的屋顶自然地将雨水引导到较低的地方。
对于户外音乐会,尤其是在雨季,这可以降低以下风险:
积水。
膜负载过多。
突然出现排水问题。
因此,弯曲的几何形状改善了结构和天气性能。
使用弧形屋顶的最重要原因之一是框架形状和屋顶结构之间的关系。
正确设计的弯曲结构使膜能够保持持续的张力。
这可以防止:
织物下垂。
水袋。
风引起的过度运动。
屋顶形状和织物尺寸必须一起设计。
在该项目中,弯曲的铝制屋顶框架使用螺栓连接进行组装,而不是制造为一个焊接结构。
这种方法对于临时事件结构很常见,因为它具有多种优点。
大型音乐会屋顶必须在不同场馆之间运输。
完全组装的弧形屋顶将是:
太大了。
运输困难。
存储效率低下。
螺栓连接的模块化部分允许屋顶分成可管理的组件。
模块化铝型材可以在现场快速组装。
这对于施工时间有限的巡回演出尤其重要。
如果一个部件损坏,可以更换各个部分,而无需重建整个屋顶系统。
这提高了长期可维护性。
模块化设计理念也应用于 舞台、桁架和脚手架系统的模块化系统逻辑.
观察到的另一个重要细节是铝制屋顶和液压屋顶结构之间的连接。
加载路径是:
铝制弧形屋顶框架 ↓ 钢叉支柱 ↓ 液压屋顶梁 ↓ 主屋顶柱 将钢和铝结合起来的原因是每种材料发挥不同的作用。
钢铁提供:
高强度。
连接能力强。
抵抗集中载荷。
叉形支架将顶部荷载传递到主液压结构中。
铝提供:
降低自重。
安装更容易。
更好的运输效率。
耐腐蚀。
由于屋顶结构必须通过液压缸提升,因此减少自重非常有价值。
这是工程优化的另一个例子:
钢用于强度至关重要的地方。铝用于重要减轻重量的地方。
该屋顶系统最有趣的细节之一是铝框架和织物膜之间的连接。
用于固定织物的铝型材俗称:
帐篷凯德挤压型材
在建筑工地上,工人们有时将这种轮廓描述为“猪鼻子”形状,因为它的横截面外观。
该型材包含一个特殊的通道,用于容纳织物的加固边缘。
屋顶织物本身是由沿其边缘的加固圆形绳或珠制成的。
该珠子滑入 Keder 通道。
简化的安装过程是:
织物加固边缘 ↓ 插入 Keder 型材 ↓ 沿弧形屋顶拉动织物 ↓ 产生连续张力 ↓ 形成光滑的屋顶表面 该系统可以有效地安装和张紧薄膜,而无需依赖数百个单独的固定点。
Keder 系统的主要优势是张力可控。
织物的加固边缘锁定在铝挤压件中。
由于挤压件沿轮廓有一个开口,因此可以将织物从弯曲屋顶的一侧拉向另一侧。
当织物张紧时:
皱纹被去除。
膜变得光滑。
风的运动减少。
排水改善。
这就是为什么专业的临时屋顶不会简单地将织物放置在框架上。
织物和铝型材被设计为一个集成系统。
一个常见的误解是,屋顶织物只是在安装过程中稍微变大并拉紧。
实际上,必须精确计算织物尺寸。
弧形屋顶形成特定的弧长。
织物必须与该几何形状相匹配。
如果布料太大:
多余的材料仍然松散。
出现皱纹。
水可以收集。
如果布料太小:
安装变得困难。
张力过大可能会损坏薄膜或连接系统。
正确的织物计算允许膜在弯曲结构上均匀拉伸。
结果是:
外观光滑。
张力稳定。
更好的耐候性。
弧形屋顶系统具有多种综合优势。
成分 | 工程功能 |
|---|---|
弧形铝框 | 轻质结构支撑 |
钢叉支撑 | 转移集中载荷 |
凯德挤压 | 安全的结构连接 |
PVC膜材 | 天气保护 |
弯曲几何形状 | 改善硬度和排水性 |
螺栓连接 | 模块化安装 |
系统的成功来自于各个组件之间的相互作用。
没有任何一种材料能创造出最终的性能。
现代音乐会屋顶必须提供的不仅仅是防风雨保护。
它还为以下方面提供基础设施:
照明系统。
扬声器悬挂。
索具点。
安全电缆。
生产设备。
屋顶高度、结构强度和连接细节都必须一起考虑。
《为什么屋顶比LED屏高?》中也解释了这一原理,其中讨论了屋顶结构与生产设备之间的关系。
从这个设计中可以学到几个重要的原则。
弧形提高了结构效率、排水性和织物张力。
钢提供强度。
铝提供轻量化性能。
面料提供防风雨保护。
每种材料都有特定的作用。
屋顶膜只有在以下情况下才能正常工作:
框架几何形状正确。
凯德的个人资料是准确的。
织物尺寸经过正确计算。
螺栓连接的铝制框架、可更换的组件和高效的安装方法对于巡演活动系统至关重要。
现代音乐会舞台上使用的弧形屋顶不仅仅是一种视觉设计特征。
它是一个精心设计的系统,结合了:
钢支撑结构。
铝制弧形框架。
凯德挤压型材。
PVC屋顶膜。
液压提升系统。
在广州珍珠啤酒节音乐节项目中,弧形铝屋顶展示了临时活动工程如何平衡强度、重量、天气防护和安装效率。
铝制框架减轻了结构重量。
钢叉安全地支撑转移的负载。
Keder 系统产生连续的织物张力。
弯曲的几何形状改善了排水和结构性能。
因此,一个成功的音乐会屋顶不是由一个部件组成的,而是由结构、材料和连接技术的精确配合创造的。
