包装重量：4000kg

包装量：28cbm

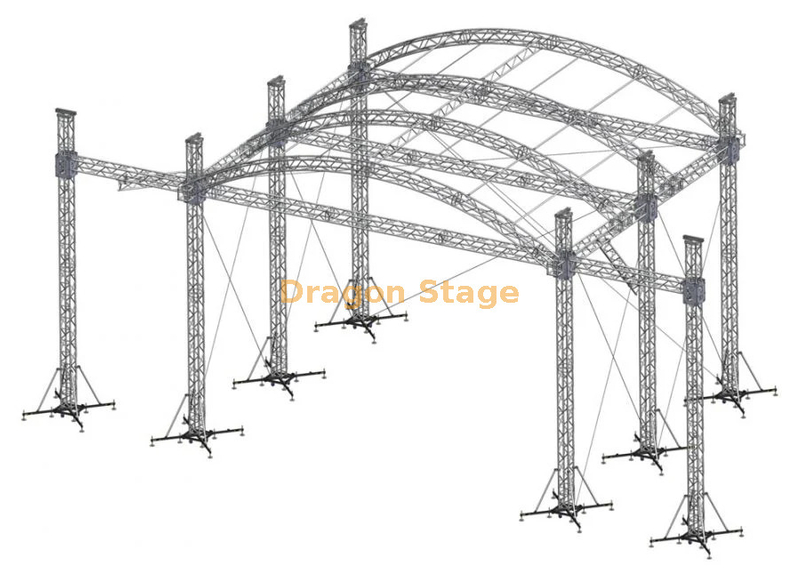

适用于大型活动舞台的 20m 宽弧形屋顶桁架系统

这个定制的 20m宽×14m深×10m高的弧形屋顶桁架系统 将大型主屋顶结构与六个支撑桁架塔和两个用于线阵列系统的独立侧翼结合在一起。

主体结构采用多个横跨舞台深度的弧形屋顶桁架，通过纵向桁架部分连接形成完整的屋顶框架。与简单的四塔屋顶相比，六柱布置沿14m舞台深度提供了额外的结构位置，并为整个舞台屋顶配置形成了更大的模块化框架。

两个侧翼延伸到主屋顶结构之外，用于线阵列系统集成。每个机翼大约 2m 宽，并包含为此配置指定的手动提升装置。

对于其他标准和定制活动屋顶配置，请参阅我们的 屋顶桁架 系统。

主要系统配置

弧形主屋顶结构

该系统最独特的部分是其多开间弧形屋顶配置。

弯曲的桁架截面不是仅使用笔直的水平屋顶梁，而是创建了结构图中所示的拱形屋顶轮廓。多个弯曲的横向桁架沿舞台深度连接形成主屋顶框架。

当项目需要大型覆盖舞台区域和拱形活动屋顶的视觉轮廓时，可以选择这种类型的配置。

专门寻找这种结构形式的客户还可以查看我们的 典型曲线屋顶桁架系统 系列。

六塔主支撑配置

主屋顶由支撑。 位于舞台结构两侧的 六个垂直桁架塔

这与更简单的四柱屋顶系统不同。对于深度延伸约14m的结构，额外的塔架位置成为整体屋顶布局和连接布置的一部分。

DragonTruss 为不同的临时桁架配置制造塔架部分和相关组件。更多塔架和支柱配置可以在下找到 桁架塔和支柱.

实际安装的具体塔架配置、稳定方法和接地接口必须根据最终项目要求和现场条件确定。

用于线阵系统的两个侧翼

除了主弧形屋顶外，该配置还包含 两个侧翼，舞台两侧各一个。

每个翼大约 2m 宽 ，旨在为线阵系统提供单独的位置。

本产品指定配置采用 手动葫芦.

将这些位置与中央屋顶结构分开也使项目的功能布局更加清晰：

• 中央舞台区的主屋顶

• 左翼用于线阵设备

• 右翼用于线阵设备

• 设备安装独立吊装位置

在制造和安装前必须确认设备的实际重量和所需的起重能力。产品尺寸本身不应被视为对允许悬挂载荷的确认。

模块化铝桁架结构

整个系统由多个铝桁架组件组装而成，而不是作为一个永久性结构制造。

这种模块化方法使得制造、运输、组装、拆卸和重新利用该系统作为临时活动结构成为可能。

典型的组件组包括：

• 直铝桁架截面

• 弧形屋顶桁架截面

• 垂直塔截面

• 屋顶连接组件

• 塔连接组件

• 侧翼桁架截面

• 提升机相关安装位置

• 底座和稳定组件

对于更广泛的产品系列，请参阅我们的 铝桁架 系列。

对于重复组装、拆卸、运输和模块化重复利用非常重要的巡演制作，我们的 巡演临时舞台桁架系统 解释了更广泛的系统逻辑。

不仅仅是标准屋顶桁架产品

这种尺寸的结构不应被简单地视为标准直桁架长度的集合。

20m × 14m × 10m 配置涉及多个必须协同工作的系统：

弧形屋顶几何形状→纵向屋顶连接→六个塔位→侧翼→线阵列位置→吊装布置→底座和稳定系统。

这就是为什么 DragonTruss 将大型屋顶结构视为完整的桁架配置，而不是简单地提供单个部件。

如果您的项目具有不同的宽度、深度、屋顶曲率、塔架布置或侧翼配置，请参阅我们的 定制桁架 制造选项。

典型应用

这种类型的大型弯曲屋顶桁架系统主要用于临时活动结构，例如：

• 音乐会舞台

• 音乐节

• 现场表演

• 巡回演出

• 公共活动

• 大型户外活动舞台

有关桁架、舞台、灯光、音响和其他临时基础设施如何在现场制作环境中组合在一起的示例，请参阅我们的 音乐会活动 应用程序页面。

定制制造信息

此处显示的尺寸代表此特定产品配置：

20m宽×14m深×10m高

DragonTruss可以根据不同的项目需求制造相关的弧形屋架系统。

在准备定制配置之前，有用的信息通常包括：

• 所需的舞台或屋顶宽度

• 所需深度

• 所需总高度

• 屋顶形状

• 塔的数量和位置

• 线阵列要求

• 照明和其他悬挂设备信息

• 屋顶覆盖物要求

• 安装环境

• 可用的图纸或参考图像

提供此信息允许围绕实际项目讨论桁架组件和整体配置，而不是简单地放大或缩小现有结构。

重要工程说明

本页描述的尺寸和配置是 产品和制造信息，而不是其他项目的结构工程批准。

对于室外屋顶桁架系统，实际结构适用性取决于项目特定因素，包括最终配置、悬挂设备、屋顶覆盖物、安装方法、环境条件、地面条件以及稳定或锚固布置。

因此，承载能力、风阻、压载、锚固和其他安全关键参数应根据实际项目要求确定，而不是根据产品图像或尺寸推断。

常问问题

20m宽14m深可以定制吗？

是的。弧形屋顶桁架系统可以制造成不同的尺寸和配置。生产前应确认所需屋顶尺寸、高度、塔架布置及用途。

为什么这个系统使用六个主塔？

这种特殊的 20m × 14m 配置使用六个主塔位置作为其整体结构布局的一部分。这应该被理解为这种配置的一个特征，而不是作为一个普遍规则，即每个相似大小的屋顶需要六个塔。

两个侧翼是做什么用的？

此配置中的两个约 2m 宽的侧翼适用于线阵列系统，并使用项目指定的手动葫芦。

照明设备也可以集成到屋顶桁架中吗？

开发桁架配置时可以考虑照明和其他活动设备，但必须提供设备信息和悬挂负载以进行特定项目的评估。

该系统是否包括屋顶盖？

为本产品提供的信息中未确认 屋顶盖，因此不应假定包含屋顶盖。在开发定制系统时，可以单独指定屋顶覆盖要求。
