3814-BS350 用于照明和室外屋顶结构的标准圆管螺栓连接铝桁架设计
绘图索引 | 配置 | 长度 |
|---|---|---|

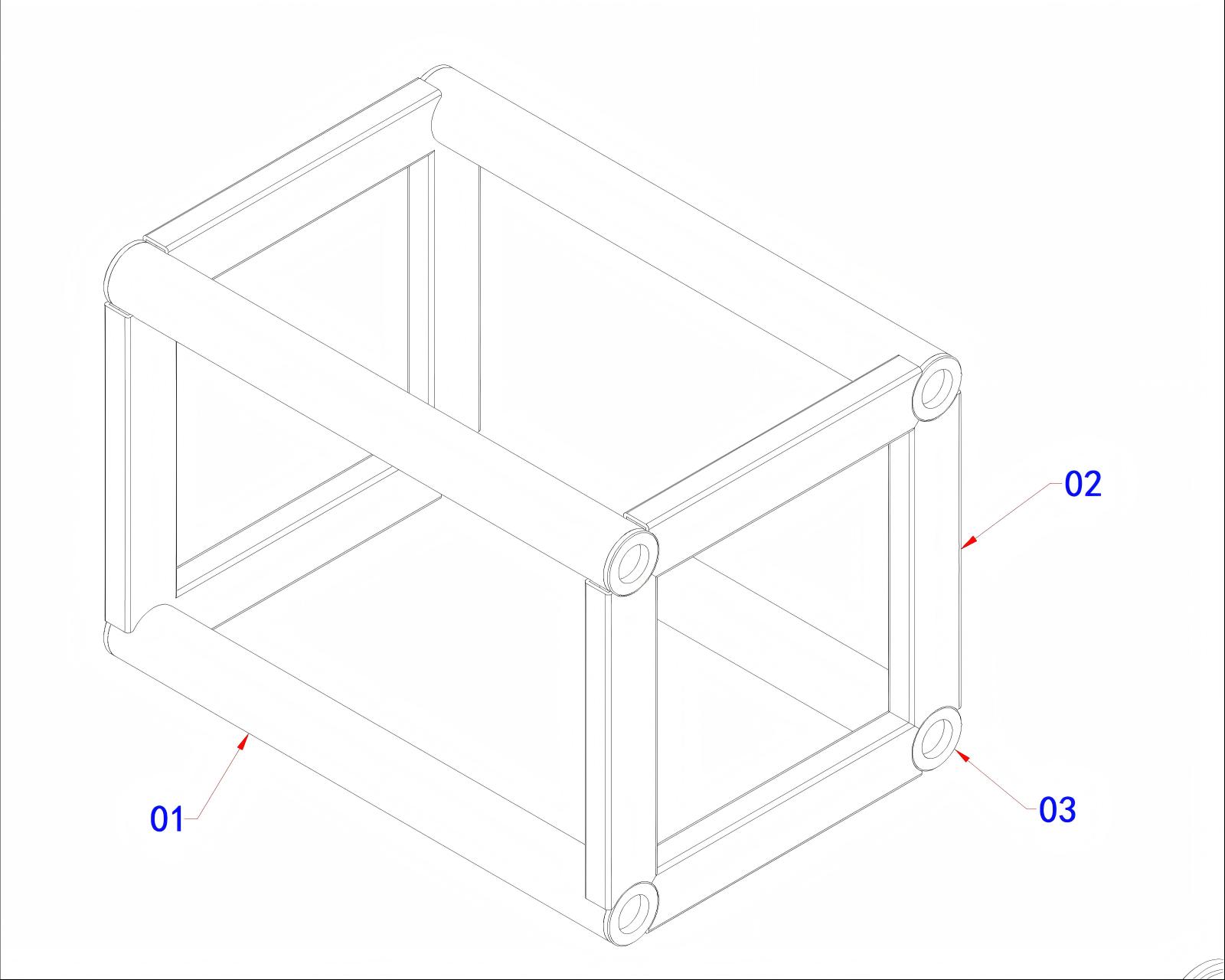

3767 | BS350标准段 | 0.15m |
3814 | BS350标准段 | 0.364m |
3814 | BS350标准段 | 1.136m |

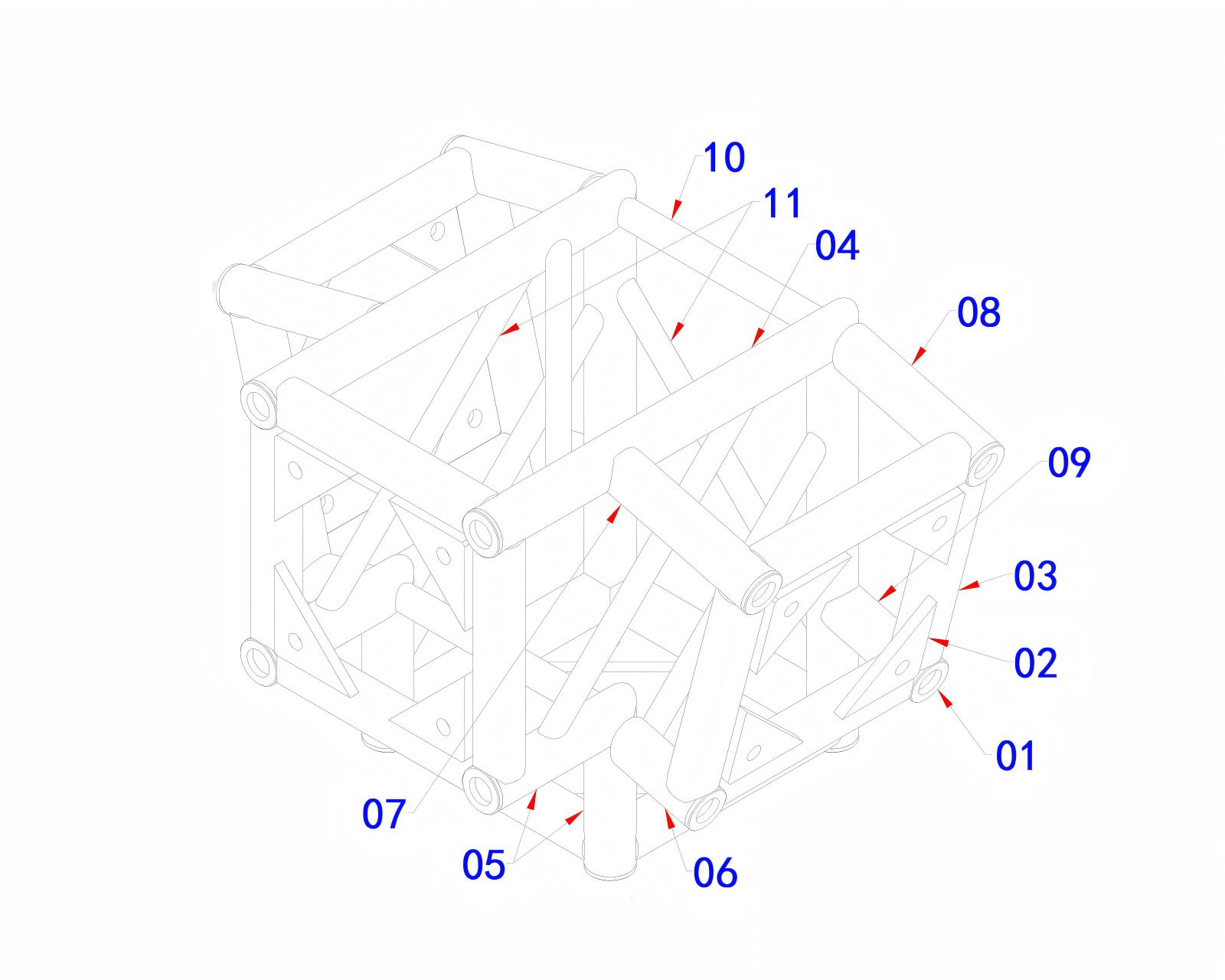

3814 | BS350 顶部连接部分(前部和后部) | 特殊连接器 |

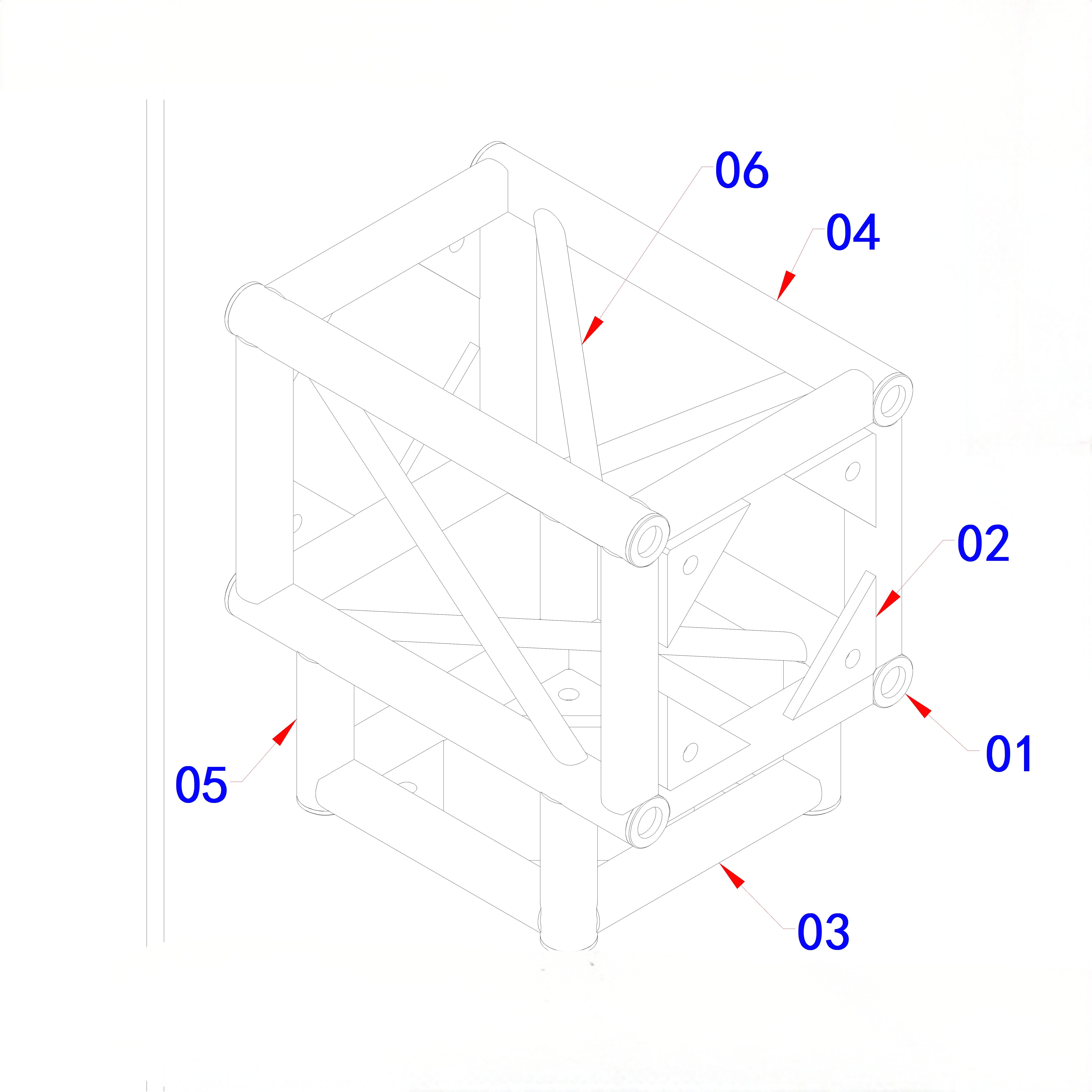

3814 | BS350顶部连接部分(中) | 特殊连接器 |
物品 | 细节 |
|---|---|
绘图索引 | 3767 / 3814 |
绘图系列 | BS350 圆管螺栓连接铝桁架 |
结构类型 | 标准铝桁架组件 |
应用 | 照明桁架/户外屋架/装饰结构/机械支撑 |
横截面 | 宽350mm×高350mm |
主管 | 50mm铝圆管 |
长度 | 0.15m - 1.136m(标准配置) |
环境 | 室内外应用 |
材料 | 铝合金 |
连接系统 | 螺栓连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 照明结构、展览系统和室外屋顶桁架系统的结构组件 |
该图纸档案展示了专为室内和室外结构应用而设计的 BS350 标准圆管螺栓连接铝桁架系统。
BS350系列采用 350mm×350mm方形桁架截面 , 50mm铝圆管主弦杆。与较小的桁架系统相比,较大的横截面提供了更高的结构刚度和载荷分布能力,使其适合需要更高稳定性的应用。
该图纸系列包括标准短节、连接组件和特殊顶部连接结构,可组合成完整的照明桁架系统、室外屋顶桁架结构和定制活动框架。
BS350 螺栓连接铝桁架包括:
50mm铝圆管主弦杆;
铝制斜撑构件;
铝端板;
螺栓连接的接头;
特殊的顶部连接组件。
模块化螺栓连接设计允许:
交通便利;
快速组装和拆卸;
可重复使用的结构;
配置灵活;
定制结构解决方案。
BS350 系统特别适合需要在轻质结构和结构性能之间取得平衡的项目。
绘图索引 | 长度/配置 | 横截面 | 主管 | 联系 |
|---|---|---|---|---|
3767 | 0.15m | 350毫米×350毫米 | 50mm铝圆管 | 螺栓连接 |
3814 | 0.364m | 350毫米×350毫米 | 50mm铝圆管 | 螺栓连接 |
3814 | 1.136m | 350毫米×350毫米 | 50mm铝圆管 | 螺栓连接 |
3814 | 顶部连接部分(前部和后部) | 350毫米×350毫米 | 50mm铝圆管 | 螺栓连接 |
3814 | 顶部连接部分(中) | 350毫米×350毫米 | 50mm铝圆管 | 螺栓连接 |
BS350 铝螺栓桁架专为各种结构应用而设计,包括:
用于:
音乐会灯光结构;
活动灯光框架;
室内舞台结构;
展览照明系统。
BS350 系统可用作以下结构组件:
户外活动屋顶系统;
临时顶篷结构;
节日结构;
展览屋顶框架。
对于室外屋顶结构,最终设计应考虑:
风荷载;
屋顶覆盖材料;
结构跨度;
支撑方法;
基础条件。
相关工程参考:
典型应用包括:
展览摊位;
商业展示结构;
装饰框架;
品牌激活安装。
相关应用:
BS350系列采用螺栓连接结构系统。
优点包括:
各个桁架节可以根据项目要求连接成不同的长度。
可拆卸的连接减少了运输体积,提高了存储效率。
组件可以重复用于不同的活动布局和临时安装。
不同的桁架连接系统具有不同的结构特点。
更多信息:
BS350桁架组件提供了标准的结构解决方案,但最终的系统设计取决于:
总跨度;
设备装载;
屋顶覆盖物重量;
室外环境条件;
支撑和锚固方法。
对于室外屋架应用,建议进行专业的结构评估,因为风荷载会显着影响临时结构。
相关知识:
BS350 螺栓连接桁架可集成:
照明桁架系统;
室外屋顶桁架系统;
展览结构;
事件框架;
机械支撑结构。
相关产品类别:
BS350铝桁架主要用于照明结构、室外屋架、展览框架和机械支撑结构。
BS350桁架,截面为 350mm×350mm方形 , 50mm铝圆管主弦杆.
主要区别在于横截面尺寸。
与 BS300 的 300mm × 300mm 结构相比,BS350 具有更大的 350mm × 350mm 结构,提供更高的刚性并适用于更大的结构应用。
是的。 BS350 可用作室外屋架系统的组件。但完整的结构应根据跨度、风力条件、屋顶材料和支撑方法进行设计。
是的。可提供标准长度,也可根据项目要求制造定制长度和配置。
该档案中显示的图纸代表了 Dragon Stage 的标准 BS350 螺栓连接铝桁架设计能力。
实际结构应用应根据项目要求、载荷条件、安装环境和适用的安全要求进行评估。
BS350 系统可针对不同的活动、展览和户外结构应用进行定制。
包装重量:400公斤
包装量:4CBM
