当客户选择铝桁架或舞台组件时,他们通常首先注意到的是最终的外观:
银色铝表面;

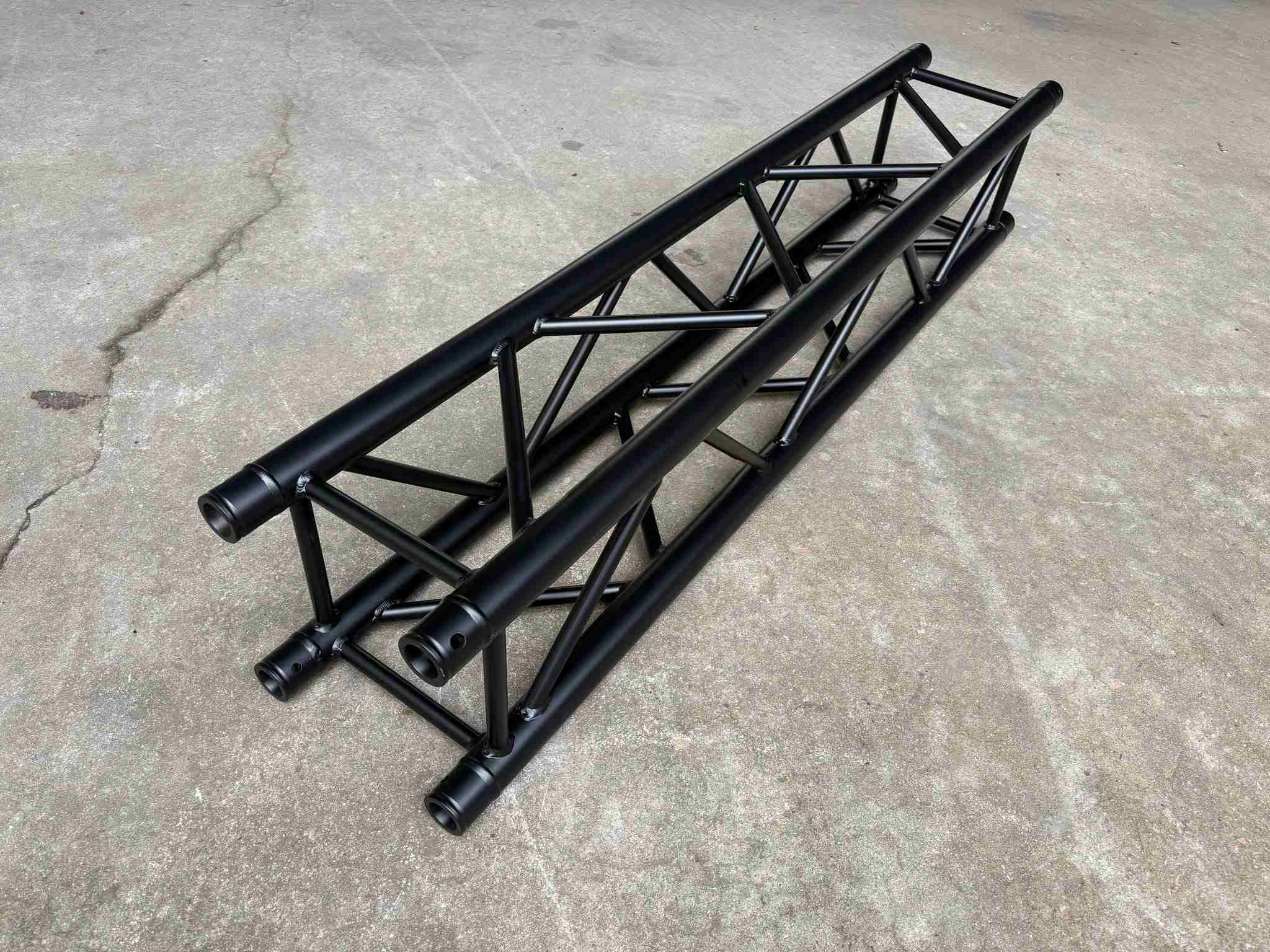

黑色粉末涂层表面;
白色或定制颜色涂层;
或其他特定于项目的外观。
然而,最终的颜色只是可见的结果。
在铝部件进行粉末涂层处理之前,需要通过几个制造步骤来准备表面。
对于通过我们现在的涂装车间加工的铝部件,一般的路线是:
表面处理→干燥→静电粉末喷涂→烘箱固化→包装
与钢制 Ringlock 部件相比,铝制部件由于基材和表面特性不同,因此采用不同的制备工艺。
目的不仅仅是添加颜色。
目的是在施加粉末涂料之前创造合适的表面条件。
铝部件首先经过表面处理。
根据我们现在涂装车间提供的工艺资料,对铝件进行喷砂清洗,去除:
油污染;
表面氧化物;
灰尘;
及其他杂质。
此步骤很重要,因为铝部件通常在涂层前通过切割、焊接、机加工、钻孔或装配准备进行加工。
在制造过程中,表面可能会聚集污染物,如果不去除这些污染物,可能会影响最终涂层的外观。
粉末涂层表面并不是从粉末开始的。
它从下面铝的状况开始。
推荐媒体:
涂装前的铝桁架件;
显示铝表面处理阶段的特写照片。
初步表面处理后,组件将接受进一步的手动检查和准备。
根据车间流程:
必要时使用带有 100 目磨料的 气动研磨机;
表面被擦拭;
使用高压空气去除残留的颗粒。
此步骤是实际制造操作。
虽然粉末涂装是通过设备进行的,但在进入涂装线之前仍然需要注意每个单独部件的状况。
对于焊接铝桁架部分和定制舞台组件,局部表面条件可能会根据制造细节而有所不同。
此步骤的目的是在粉末涂装之前提供更清洁且更一致的表面。
准备工作完成后,铝构件被挂在生产线上并进入干燥阶段。
根据当前的涂层工艺文件,干燥箱设置为:
210℃
此阶段的目的是在粉末涂覆之前去除表面残留的水分。
此步骤尤其重要,因为粉末喷涂需要适当准备且清洁的表面。
任何残留的水分或污染物都可能影响最终的涂层质量。
这里的 210°C 值代表我们涂层车间当前使用的设置。
不应将其理解为所有铝粉末涂层系统的普遍要求。
不同的粉末类型、涂料供应商和生产线可能使用不同的参数。
干燥后,铝部件进入静电粉末涂装阶段。
在此过程中,使用静电喷涂设备将粉末颗粒涂覆到铝表面。
车间检查:
涂装设备状况;
所需产品颜色;
粉末质量。
这是创建最终可见饰面的阶段。
对于活动结构,常见的饰面包括:
黑色的;
白色的;
银;
和其他定制颜色。
对于自定义颜色,客户应提供特定的 RAL 颜色代码, 而不仅仅是一般描述。
例如:
“深灰色”可能指的是不同的色调,具体取决于个人理解。
RAL 编号在以下各项之间提供了更清晰的参考:
顾客;
销售团队;
制作团队;
和涂装车间。
您可以在此处查看可用的颜色参考:
RAL 粉末涂层颜色选项
请注意,屏幕上显示的颜色可能会因显示器、照明条件和摄影而有所不同。
粉末喷涂后,铝部件进入固化炉。
根据目前车间流程:
固化炉设置:220°C
在固化过程中,粉末涂料熔化并形成最终的表面涂层。
干燥和固化之间的区别很重要:
阶段 | 目的 | 当前车间设置 |
|---|---|---|
烘干 | 粉末涂装前除去表面水分 | 210℃ |
养护 | 完成粉末涂层表面处理 | 220℃ |
这些温度描述了我们涂层车间当前使用的生产工艺。
它们并不是为每个制造商提供的通用粉末涂料参数。
铝桁架和钢Ringlock构件均采用粉末涂层,但制备工艺并不完全相同。
差异来自于基材的不同特性。
我们的涂层车间记录的钢环锁工艺包括:
喷砂;
除油;
酸洗;
磷化;
电子涂层;
烘干;
表面检查;
粉末涂料;
养护。
该工艺包括粉末涂装之前的电泳涂装阶段。
这里记录的铝工艺重点是:
表面清洁;
去除氧化物和污染物;
必要时进行打磨;
烘干;
粉末涂料;
养护。
铝工艺不包括当前钢 Ringlock 工艺中描述的电子涂层步骤。
这种差异就是为什么表面处理工艺应该根据所处理的材料来理解,而不是简单地描述为“粉末涂层”。
粉末涂料可应用于各种铝制活动相关部件,包括:
铝桁架组件;
舞台结构件;
装饰铝结构;
定制铝框;
事件支持组件。
对于结构应用,涂层饰面只是完整产品系统的一部分。
材料选择、连接方法和元件设计也会影响最终应用。
有关铝材料和组件的更多信息,请参阅:
材料和部件知识
https://www.dragontruss.com/Material-Component-Knowledge-ic3448426.html
有关连接方法以及不同结构部件之间关系的信息:
连接材料系统
https://www.dragontruss.com/connection-material-system.html
这里描述的粉末涂装工艺证实了我们当前涂装车间使用的制造步骤。
它不会自动证明:
特定的户外使用寿命;
盐雾试验时间;
腐蚀分类;
涂层厚度;
符合特定的涂层标准。
这些性能声明需要额外的测试文件或检查记录。
制造过程解释了 产品是如何制造的.
经过验证的性能测试解释了 产品在规定条件下的性能.
这些是不同类型的信息。
对于客户来说,粉末涂料似乎是一个简单的选择:
“你能把这个铝桁架变成黑色吗?”
从制造的角度来看,答案不仅仅是选择颜色。
完整的流程包括:
表面准备→清洗→打磨检验→干燥→静电粉末喷涂→固化
最终的颜色就是顾客看到的颜色。
下面的准备工作决定了如何创建最终效果。
了解这一过程有助于客户更好地评估铝桁架和舞台组件——不仅通过外观,还通过制造质量和过程控制。
是的。可根据可用涂层选项要求定制颜色。客户在请求特定饰面时应提供所需的 RAL 颜色代码。
不会。虽然两者都使用粉末涂料,但制备过程可能不同。我们的涂层车间记录的当前钢制 Ringlock 工艺包括电子涂层,而此处描述的铝工艺则侧重于粉末涂层前的铝表面处理。
因为铝部件可能含有油、氧化物、灰尘或其他制造过程中的污染物。表面处理在粉末喷涂阶段之前创造了一个更清洁的条件。
根据我们车间目前提供的涂装工艺,铝部件在210℃下干燥,涂粉后在220℃下固化。这些值描述了当前的工艺设置,并不是每个涂层系统的通用要求。
索取报价时,请提供:
产品类型;
方面;
数量;
所需的 RAL 颜色(如果定制);
应用;
定制结构的图纸或参考照片。
然后,我们可以在生产前确认合适的铝部件配置和可用的涂层选项。
