参加大型体育场演唱会时,大多数人的注意力都集中在主舞台上。然而,如果您进一步观察观众区域,您经常会注意到几个高塔支撑着额外的线阵列扬声器。
许多人认为这些塔只是让音乐会变得更响亮。
事实上,这不是他们的主要目的。
中继扬声器塔的存在是因为即使是最强大的主舞台音响系统也无法在整个体育场提供一致的高质量音频。如果没有它们,坐在远离舞台的观众会感受到较低的声级、语音清晰度下降以及他们看到的和听到的之间的明显延迟。
在2026年广州珍珠啤酒节音乐节施工过程中,我们详细观察了其中一座中继扬声器塔。其结构配置揭示了临时活动工程如何平衡声学、结构稳定性、运输效率和安装安全性。
在该项目中观察到的中继扬声器塔具有以下几个显着特征:
总高度约20米
黑钢底座和黑钢顶部
重型铝制销钉连接桁架桅杆
八个斜撑从底座延伸到主桅杆
四个大水箱对称分布在底座周围
拉线从顶部延伸至每个水箱
加长钢支腿用螺栓固定在主底座框架上
钢底座下方有多个可调节调平脚
尽管这些特征可能看起来无关,但每一个都对塔的结构性能做出了贡献。
许多人认为只要在主舞台上安装更大的扬声器就可以解决问题。
不幸的是,声音的行为却并非如此。
当声音在空气中传播时,高频能量损失的速度比低频快得多。随着距离的延长,音乐逐渐变得不那么细致,语言也变得更加难以理解。
此外,声音的传播需要时间。
站在靠近舞台的观众几乎立即就能听到主扬声器系统的声音。
数百米外的观众明显稍后听到同样的声音。
现代线阵列扬声器系统旨在长距离有效地投射声音,但没有一个扬声器阵列可以在整个体育场内保持相同的音质。
这就是大型音乐会制作引入中继扬声器塔来加强远处观众区域的原因。
“接力”这个词很重要。
这些塔的安装并不是为了增加体积。
相反,他们 在精心计算的位置再现相同的节目材料,使距离舞台较远的观众能够听到与主系统的声音几乎同时到达的声音。
这种方法在整个场地创造了更加统一的聆听体验。
现代延迟处理确保每个中继扬声器与主系统一起工作,而不是与其竞争。
因此,中继塔成为整个 舞台音响 设计的重要组成部分,而不是独立的音响系统。
观察到的中继塔大约有20米高。
尽管确切的设计高度取决于场地,但有几个工程考虑因素会影响这一决定。
较高的扬声器位置可以让声音在观众席上传播,而不是被站在塔和听音区域之间的数千人吸收。
额外的高度还可以提高覆盖均匀性并减少声学阴影。
同时,高度的增加也增加了风荷载和结构要求。
因此,最终的塔高度代表了声学性能和结构安全性之间的平衡。
该项目最有趣的方面之一不是扬声器本身,而是支撑结构背后的工程决策。
每个可见的组件似乎都有特定的用途。
扬声器阵列悬挂在黑钢顶部。
与铝相比,钢具有更高的刚度和更好的抗集中悬挂载荷能力。
在该区域使用钢材有助于减少扬声器索具与结构连接处的局部变形。
主垂直桅杆不是用钢建造整个塔,而是由重型铝销连接桁架组成。
这显着减轻了运输重量,同时允许更快的现场手动组装。
将铝用于最大的结构部分可以提高安装效率,而不会牺牲所需的结构能力。
钢和铝的这种组合展示了一种实用的工程权衡,而不是对一种材料优于另一种材料的偏好。类似的材料选择原则也可以在许多用于临时活动结构的桁架系统设计中找到。
铝制桅杆通过八个斜撑连接到钢底座。
这些支撑不是支撑垂直载荷,而是通过减少横向运动和扭转变形来提高整体刚度。
室外临时建筑不仅受到重力的作用,还受到风力的作用。
增加对角构件的数量有助于将这些力分散到整个结构中。

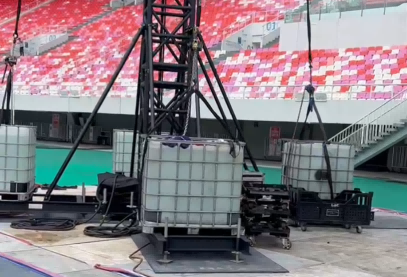

该塔最显着的特点之一是使用了四个对称放置在底座周围的大型水箱。
这些储罐无需运输数吨钢材或混凝土压载物,而是可以空运并在安装后装满水。
这种方法大大减轻了运输重量,同时仍然提供了很大的抗倾覆能力。
因此,压载水已成为许多临时户外活动结构的常见解决方案。
拉线从顶部延伸至四个镇流器位置。
拉索不是让塔单独抵抗通过桅杆的每一个弯曲力,而是将这些力的一部分转化为由压载水锚定的拉伸载荷。
这显着提高了整体稳定性,同时减少了风荷载下的结构运动。

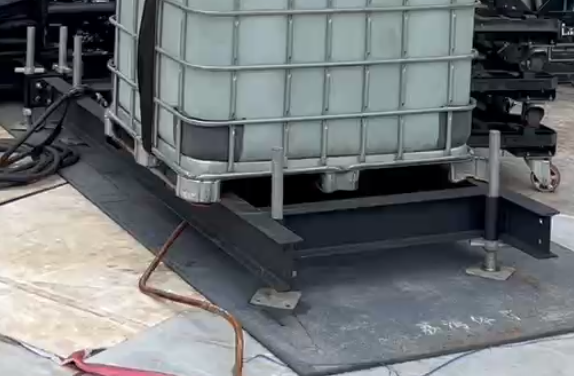

水箱没有直接放置在塔旁边。
相反,它们依靠用螺栓固定在主基架上的延伸钢支腿。
增加道碴与塔中心之间的距离可增加抗倾覆能力。
对称布置还有助于在风向变化的情况下更均匀地分布力。
钢底座包含多个可调节调平脚。
尽管很容易被忽视,但这些组件是必不可少的。
户外活动场地很少提供完全平坦的地面。
可调节支脚允许安装人员在塔满载之前将结构调平,确保垂直载荷正确地分布在整个底座上。
另一个引人注目的特征是塔的黑色饰面。
这种选择不仅仅是为了美观。
在音乐会期间,黑色结构通常不会分散视觉注意力,尤其是在舞台灯光和电视摄像机下。
通过减少反射并融入较暗的背景,塔楼对观众来说变得不那么引人注目,同时使表演本身仍然是视觉焦点。
尽管中继塔是临时设施,但其工程原理绝不是临时的。
在这个项目中观察到的塔展示了几个反复出现的设计概念:
重型钢部件集中在强度最关键的地方。
铝材用于减轻运输和安装重量。
对角支撑用于提高刚性。
水压载提供有效的临时配重。
拉线将风荷载转化为锚固张力。
加长的支腿增加了抗倾覆能力。
可调节脚确保在不平坦的地面上稳定的负载分布。
每个决定都代表了安全、效率、运输和施工实用性之间的平衡。
对于大多数音乐会观众来说,中继扬声器塔似乎是容纳额外扬声器的简单结构。
事实上,它们是精心设计的临时支撑系统,旨在解决声学和结构挑战。
从声学角度来看,它们可以在大型场馆中提供一致的声音覆盖范围。
在结构上,它们将钢、铝、镇流器、拉线和支撑组合成一个稳定的系统,能够在室外环境中支撑重型悬挂负载。
通过了解这些塔楼为何存在以及它们是如何建造的,我们开始认识到,成功的音乐会工程不仅取决于壮观的表演,还取决于无数在后台默默工作的仔细考虑的结构决策。
