大型 LED 屏幕已成为现代音乐会舞台的标志性特征之一。他们提供现场视频、视觉效果和数字舞台背景,让观众(即使是远离舞台的观众)也能欣赏表演。
对于大多数观众来说,每个 LED 屏幕看起来都很相似。
然而,从工程角度来看,不同的LED屏幕根据其位置、功能和负载要求,采用完全不同的结构系统来支撑。
在2026广州珍珠啤酒节音乐节的建设过程中,观察到了三种不同的LED支持方式:
主舞台背景LED屏直接由舞台平台支撑。
侧面 LED 屏幕和 FOH LED 屏幕由带有钢水平梁的 Ringlock 结构支撑。
安装在舞台开口上方的长 LED 横幅由连接到屋顶围裙结构的铝框架支撑。
这些观察结果说明了一个重要的工程原理:
大型 LED 屏幕没有通用结构支持。它们的支撑方法由位置、功能和结构要求决定。
这些不同结构之间的关系也可以通过 理解大型体育场音乐会的布局来理解,其中将主舞台、FOH和辅助结构放在一起解释。
该项目期间确定了三种不同的 LED 支持系统。
LED 位置 | 主要支撑结构 |
|---|---|
主舞台背景LED | 舞台平台 |
舞台侧LED屏 | 环锁结构 |
FOH前后LED屏 | 环锁结构 |
舞台上方长条 LED 横幅 | 铝制框架固定在屋顶裙板上 |
尽管每个屏幕都显示视频内容,但每个屏幕都需要不同的工程解决方案。
LED 屏幕在以下方面存在显着差异:
尺寸。
重量。
安装高度。
观看方向。
维护访问。
结构环境。
因此,工程师选择最合适的支撑结构,而不是应用一种标准解决方案。
临时事件工程的基础是为每个功能选择正确的结构,而不是强制每个组件都使用相同的框架。

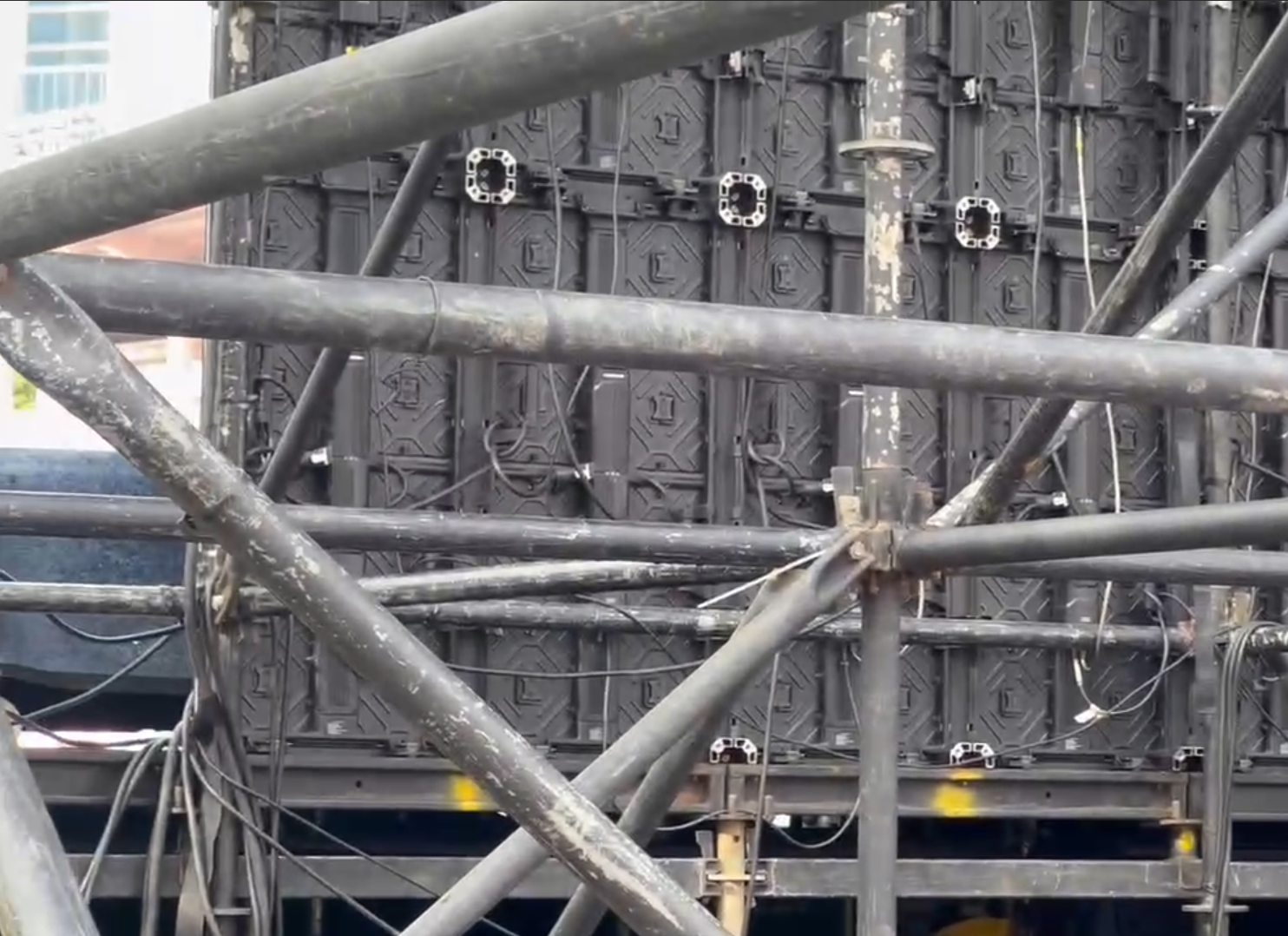

该项目期间最引人注目的观察之一是表演者身后的大型背景 LED 屏幕直接位于主舞台平台上。
屏幕没有完全悬挂在屋顶上,而是将其大部分垂直负载直接转移到舞台甲板上。
这提供了几个优点。
LED墙的自重通过支撑架直接转移到舞台平台上。
这避免了在屋顶结构上施加不必要的额外负载。
地面支撑的 LED 墙比完全悬挂的屏幕移动更少。
这对于图像对齐非常重要的大型显示器尤其有利。
技术人员可以直接从后台访问屏幕后部,而无需在屋顶工作。
这简化了:
模块更换。
电缆维护。
信号检查。
电力维修。
由于屏幕集成到舞台平台中,因此它也可以自然地与中描述的后台循环系统配合使用。 音乐会后台区域如何组织?.
主舞台两侧的LED屏幕需要完全不同的支撑系统。
这些屏幕不依赖于舞台平台,而是安装在独立的环形结构上。
这些结构提供:
垂直支撑。
横向稳定性。
维护平台。
设备接入。
环锁系统特别合适,因为它们可以轻松适应不同的屏幕尺寸,同时保持模块化。
这些结构背后的工程逻辑在中进一步解释。 环形结构如何支持大型音乐会舞台?.

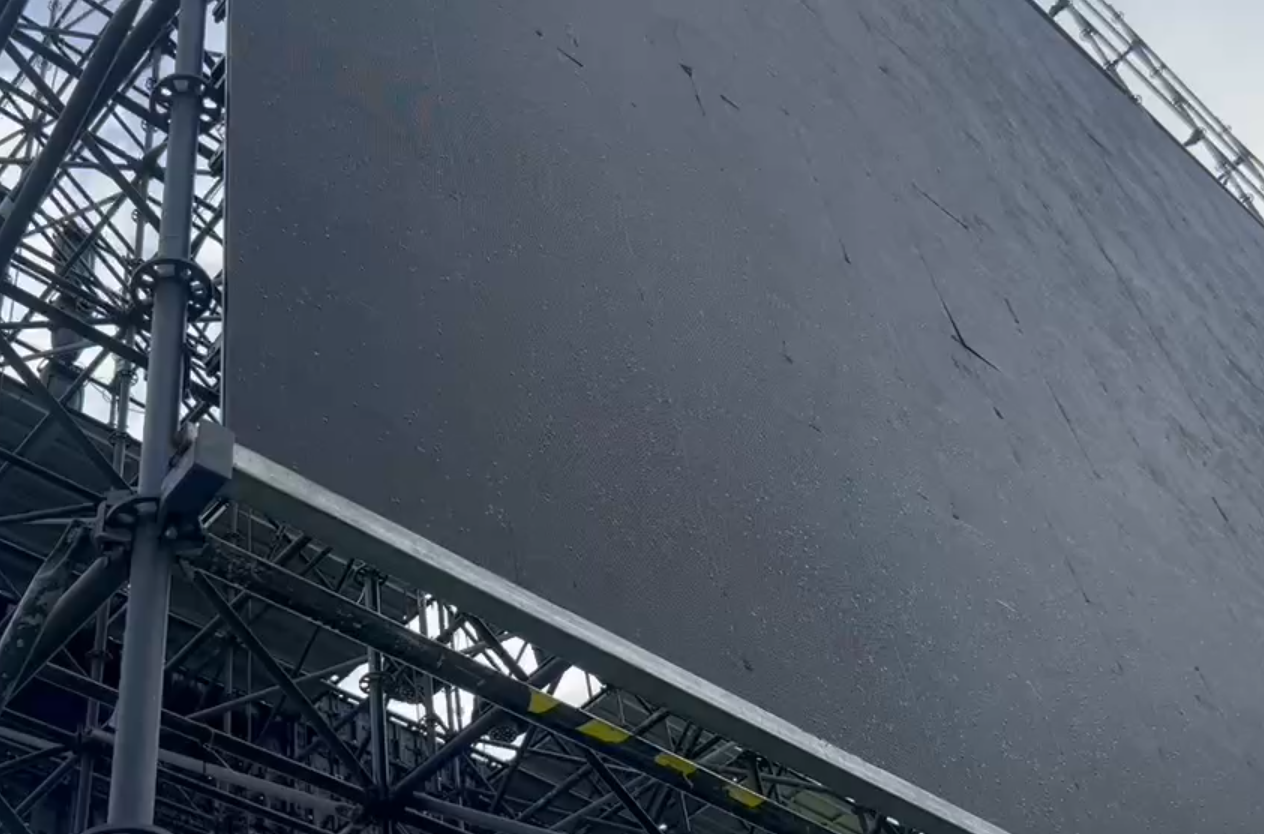

另一个重要的观察结果是 LED 箱体没有直接固定在 Ringlock 账本上。
相反,钢方管水平安装在屏幕底部。
这些钢构件充当调平梁。
他们的职能包括:
创建完美笔直的安装线。
分配 LED 箱体的重量。
纠正较小的施工公差。
提供准确的安装对准。
大型 LED 墙需要极其精确的定位。
即使底部的微小偏差也会累积到屏幕的高度并影响最终的外观。
因此,调平梁对于实现平坦且稳定的显示表面起着重要作用。
前场 (FOH) 区域在面向观众和面向舞台的两侧均包含额外的 LED 屏幕。
这些屏幕也安装在环形结构上。
与主舞台背景屏幕不同,FOH 屏幕是具有不同用途的独立装置。
例如:
面向观众的屏幕可以显示实时视频或事件信息。
面向舞台的屏幕可以充当信心监视器或生产显示器。
由于 FOH 塔已经需要摄像机和生产设备的结构支撑,因此将 LED 屏幕集成到 Ringlock 框架中可提供高效的工程解决方案。
为什么 FOH 位于观众区中间? 中讨论了完整的 FOH 系统。.
在舞台前部开口上方观察到第三种支撑方法。
舞台入口处安装了一块狭长的LED屏幕。
与前两个示例不同,此屏幕不受舞台平台或 Ringlock 支持。
相反,它被安装在专用的铝制框架上。
然后将该铝制框架固定到屋顶裙板结构的水平梁上。
这种设计有几个优点。
铝减少了屋顶上的额外负载。
由于屋顶已经支撑照明、扬声器和索具设备,因此最大限度地减少辅助结构的重量非常重要。
铝制框架可以在连接到屋顶裙板之前单独组装。
这提高了安装效率。
该框架提供了连续的安装表面,使长 LED 屏幕能够在舞台开口的整个宽度上保持笔直。
该屋顶系统与中讨论的弧形屋顶工程密切相关。 《为什么在音乐会舞台上使用弧形屋顶结构?》.
该项目期间使用的支持方法可总结如下。
LED 位置 | 支撑结构 | 工程原因 |
|---|---|---|
主背景LED | 舞台平台 | 直接负载转移,维护方便 |
舞台侧LED | 环锁结构 | 独立支持和模块化灵活性 |
主调音LED | 环锁结构 | 与生产塔集成 |
车顶横幅 LED | 围裙上的铝制框架 | 轻型架空安装 |
整个场馆使用了相同的显示技术,但每个装置都针对其特定的结构环境进行了优化。
从这些观察中可以得出几个重要的工程原理。
没有通用的支持方法。
每个地点都需要自己的结构解决方案。
Ringlock 系统可以安全地支持 LED 屏幕、维护平台和生产设备,同时保持模块化。
LED箱体安装前,首先要建立一条精确的支撑梁,建立一条笔直的基准线。
这确保了成品屏幕保持平坦且视觉上连续。
当屏幕悬挂在头顶时,铝制框架有助于最大限度地减少屋顶系统上的额外静载。
尽管大型音乐会 LED 屏幕对观众来说看起来很相似,但根据其位置的不同,它们所依赖的结构支撑系统也截然不同。
在广州珍珠啤酒节音乐节项目中,主要采取了三种支持方式。
主背景LED墙将其负载直接转移到舞台平台上。
侧舞台和 FOH LED 屏幕由 Ringlock 结构支撑,使用钢水平梁实现精确对准。
舞台开口上方的长 LED 横幅安装在固定在屋顶裙板上的轻质铝框架上。
这些解决方案共同展示了音乐会工程的基本原则:
LED显示屏并不是首先设计的。他们的支撑结构是。
只有选择合适的结构系统后,工程师才能打造出稳定、安全、易于维护且视觉精确的 LED 装置。
