13x10x9m 专业斜屋顶铝制舞台桁架系统（9m 高）带 3m PA 翼

5 0 评价

重型13m宽、10m深、9m高坡屋顶铝制舞台系统。包括用于线阵列悬挂的双 3m 宽扬声器翼。配有集成舞台甲板、楼梯和专业户外音乐会的防风雨顶篷。

原价：￥ 87594


状态：



立即购买询价

产品品牌：
Dragonstage

产品描述

包装重量：2250kg

包装体积：20cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
13.00 m梁（前线）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
10.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	6pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
8.00 m支柱	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.00 m	50×3.0	CS289×289	0pcs
梁立方体	6个面孔	CS389×389			0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.30 m	50×3.0	CS289×289	2个
10.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	3pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	1pcs
6.70 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.70 m	50×3.0	CS289×289	4pcs
6.70 m的梯子桁架	8组	3.00 m	50×3.0	CL30,289*50	8pcs
		2.00 m	50×3.0	CL30,289*50	8pcs
		1.70 m	50×3.0	CL30,289*50	8pcs
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
	1	将板与夹具连接		CS289×289	2个
		单夹			16pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		225.06	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
3.00 m翼梁	2套	3.00 m	50×3.0	CS389×389	2个
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
8.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	2个
		1.00 m	50×3.0	CS289×289	0pcs
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

这款 专业斜屋顶铝制舞台桁架系统 是中大型户外活动的综合解决方案。该系统专为最大视觉冲击力和功能效率而设计，为表演者和高端技术设备提供了安全且广阔的环境。

广阔的表演区： 主舞台结构 宽 13 米 ， 深 10 米， 净高高达 9 米，为大型乐队、企业演示或节日表演提供了充足的空间。
集成扬声器翼： 主舞台两侧 设有两个专用的 3 米宽 PA 翼（扬声器翼），专门设计用于在最佳高度支持重型线阵音响系统。
高稳定性斜屋顶： 山墙（斜）屋顶设计，配有耐用的蓝色耐候顶篷，确保卓越的排水和防风性能，保护舞台和设备免受自然灾害的影响。

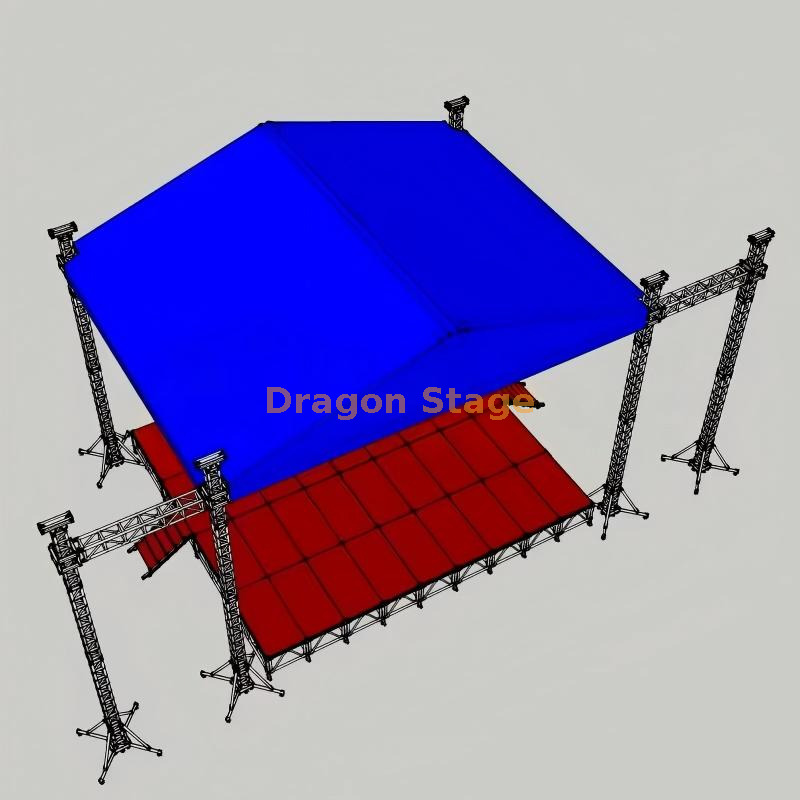

完整的舞台解决方案： 如设计所示，该套件包括 模块化舞台平台 （红色）和 集成通道楼梯，为活动组织者提供交钥匙解决方案。
耐用的结构：地面支撑系统 由高强度 6061 铝合金 螺栓桁架制成，确保照明设备和音频设备的结构完整性和高承载能力。

13x10x9m 专业斜屋顶铝制舞台桁架系统，带 3m PA 翼

1。简介

对于高水平的户外音乐会和专业巡回演出，舞台结构必须提供巨大的规模、极端的垂直间隙和专用的音频支持。 DragonStage 的 13x10x9 米专业斜屋顶铝制舞台桁架专为精英制作而设计，具有 9 米的高度和 130 平方米的表演区域。特制的 3m PA 机翼允许将粗线阵列系统悬挂在主表演走廊之外，确保最佳的声学覆盖和清晰的观众视线。该系统专为需要“体育场标准”装备的专业人士而设计，该装备在区域部署中保持模块化和高效。

2. 挑战与解决方案

对于 9 米高的室外结构来说，一个重大挑战是管理横向风漂和顶篷的“风帆效应”。 DragonStage 通过重型塔系统和加固套筒块解决了这个问题，这些套筒块可以牢固地锚定结构以抵抗环境力量。此外，在悬臂翼上悬挂粗线阵列会在主机架上产生扭矩；我们的解决方案采用专为 3m PA 机翼设计的加固侧支腿和平衡压载点。为了防止突然倾盆大雨期间积水的危险，倾斜屋顶设计可确保水快速流出，保护您价值数百万美元的照明和 LED 投资免受湿气损坏。

3. 主要特性和优点

13x10x9m 系统由航空级 6082-T6 铝合金制成，为临时结构提供最高的强度重量比，并在潮湿的户外气候下具有天然的耐腐蚀性（来源： https: //www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该结构采用模块化地面支撑设计。这样，整个 13x10 米的屋顶网格就可以在腰部高度组装并安装照明和电缆，然后再吊装到 9 米高的顶点。根据国际索具标准，这种方法大大降低了高空作业的风险（来源： https: //www.lsionline.com ）。

为了确保提供完整的场地解决方案，该桁架与我们的模块化铝制舞台平台完美兼容。这些甲板具有 18 毫米防滑表面和高承载能力，为表演者提供了与高架钻机的专业口径相匹配的稳定基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
