光束灯和舞台机户外屋顶桁架 Eventos 委内瑞拉

5 0 评价

14x12x8m可改为10x10x8m

原价：￥ 93470 - 106910


尺寸：	梁 400x400 柱 300x300 梁 500x600 柱 350x350
状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：2600kg

包装量：25cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
14.00 m梁（前线）	3组	3.00 m	50×3.0	BS400×400	12％
		2.00 m	50×3.0	BS400×400	3pcs
		1.00 m	50×3.0	BS400×400	0pcs
12.00 m梁（侧）	2套	3.00 m	50×3.0	BS400×400	8pcs
		2.00 m	50×3.0	BS400×400	0pcs
		1.00 m	50×3.0	BS400×400	0pcs
7.00 m支柱	6组	3.00 m	50×3.0	BS300×300	12％
		2.00 m	50×3.0	BS300×300	0pcs
		1.00 m	50×3.0	BS300×300	6pcs
梁立方体	立方体400x400				0pcs
框架塔	螺栓桁架袖块S				6pcs
	钢基s				6pcs
	顶部s				6pcs
	手动提升，BA05 2ton				6pcs
	SPIGOT铰链部分，高度1M				6pcs
	纤维吊带，BA04,2吨3m				6pcs
	长距离的				24pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	1.40 m	50×3.0	BS300×300	3pcs
12.00 m顶梁	1套	3.00 m	50×3.0	BS300×300	4pcs
		2.00 m	50×3.0	BS300×300	0pcs
		1.00 m	50×3.0	BS300×300	0pcs
7.20 m倾斜	6组	3.00 m	50×3.0	BS300×300	6pcs
		2.00 m	50×3.0	BS300×300	6pcs
		2.20 m	50×3.0	BS300×300	6pcs
7.20 m梯子桁架	8组	3.00 m	50×3.0	BL30,300*50	8pcs
		2.00 m	50×3.0	BL30,300*50	8pcs
		2.20 m	50×3.0	BL30,300*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		BS400×400	2个
		屋顶康纳5种方法，用于屋顶梁桁架		BS400×400	1pcs
		将板与夹具连接			3pcs
		单夹			16pcs
		双夹具			12％
		屋顶冠层材料：PVC，蓝色或定制。		274.96	1pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

包装重量：3100KG

包装体积：32CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
14.00 m梁（前线）	3组	3.00 m	50×3.0	BS500×600	12％
		2.00 m	50×3.0	BS500×600	3pcs
		1.00 m	50×3.0	BS500×600	0pcs
12.00 m梁（侧）	2套	3.00 m	50×3.0	BS500×600	8pcs
		2.00 m	50×3.0	BS500×600	0pcs
		1.00 m	50×3.0	BS500×600	0pcs
7.00 m支柱	6组	3.00 m	50x3.0	BS350×350	12％
		2.00 m	50x3.0	BS350×350	0pcs
		1.00 m	50x3.0	BS350×350	6pcs
梁立方体	立方体500x600				0pcs
框架塔	螺栓桁架袖块M				6pcs
	钢基米				6pcs
	顶部米				6pcs
	手动提升，BA05 2ton				6pcs
	SPIGOT铰链部分，高度1M				6pcs
	纤维吊带，BA04,2吨3m				6pcs
	长距离的				24pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	1.40 m	50×3.0	BS400×400	3pcs
12.00 m顶梁	1套	3.00 m	50×3.0	BS400×400	4pcs
		2.00 m	50×3.0	BS400×400	0pcs
		1.00 m	50×3.0	BS400×400	0pcs
7.20 m倾斜	6组	3.00 m	50×3.0	BS400×400	6pcs
		2.00 m	50×3.0	BS400×400	6pcs
		2.20 m	50×3.0	BS400×400	6pcs
7.20 m梯子桁架	8组	3.00 m	50×3.0	BL30,300*50	8pcs
		2.00 m	50×3.0	BL30,300*50	8pcs
		2.20 m	50×3.0	BL30,300*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		BS400×400	2个
		屋顶康纳5种方法，用于屋顶梁桁架		BS400×400	1pcs
		将板与夹具连接			3pcs
		单夹			16pcs
		双夹具			12％
		屋顶冠层材料：PVC，蓝色或定制。		274.96	1pcs

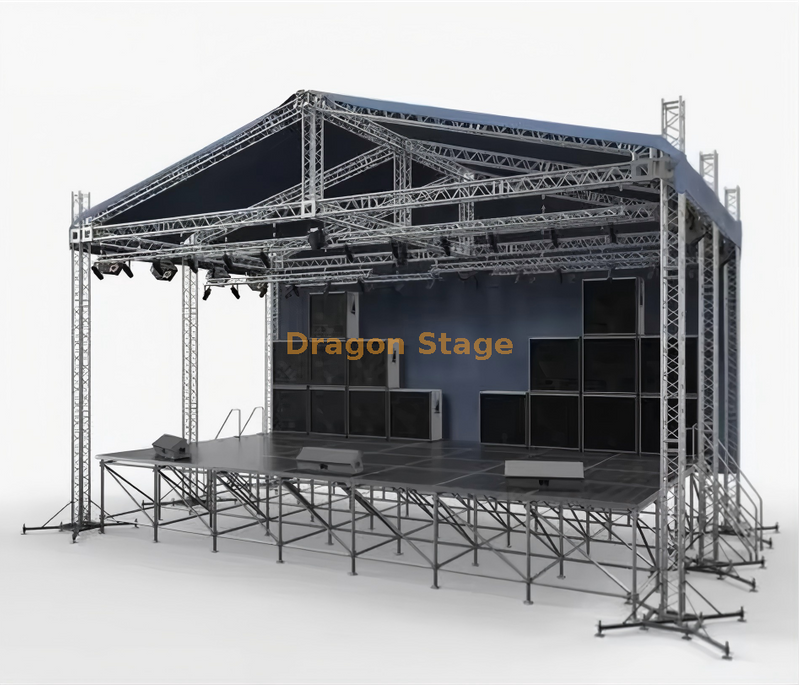

用于光束灯和舞台制作的重型户外屋顶桁架

1。简介

大型户外活动，尤其是在委内瑞拉等恶劣气候下，需要的不仅仅是一个框架；他们需要一个强大的、不受天气影响的工程解决方案。 DragonStage 的光束灯和舞台室外屋顶桁架 (Machine Eventos) 旨在为重型光束灯和自动化装置提供巨大的架空吊装能力。该 12x10 米系统提供专业音乐会照明所需的结构高度和稳定性，确保高强度光束具有最大视觉冲击力所需的垂直间隙。这种结构以“Machine Eventos”传统的可靠性为宗旨，是拒绝在安全或生产价值上妥协的组织者的首选。

2. 挑战与解决方案

活动专业人士在部署现代重型光束灯和 LED 摇头灯时，经常会遇到标准桁架的重量限制。主要挑战是管理 12 米宽度上发生的中心跨度偏转。 DragonStage 通过利用高密度 290 毫米或 390 毫米方形桁架解决了这个问题，即使在巨大的重量负载下也能保持平坦、刚性的轮廓。此外，在容易遭受突然热带倾盆大雨或大风的地区，屋顶积水可能会导致结构损坏。我们的解决方案采用采用张紧 PVC 的斜屋顶设计，可促进水的即时径流，并结合重型塔底座和支腿，确保结构在不同地形上保持锚定和水平。

3. 主要特性和优点

“Machine Eventos”系统由 6082-T6 铝制成，这是承重临时结构的最高标准，具有出色的抗物理应力和环境腐蚀能力（来源： https: //www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。这确保了该设备对于租赁公司和场馆所有者来说仍然是一项安全、长期的投资。

该系统采用复杂的套筒块和铰链塔布置。这使得整个屋顶网格能够在腰部高度组装，技术人员可以安全地安装光束灯和电缆，然后通过手动或电动环链葫芦提升到最终工作高度。根据索具机构指南，使用套筒块可以更均匀地分布垂直力，从而显着降低塔架故障的风险（来源： https: //www.lsionline.com ）。

为了补充高架装置，该系统设计用于与我们的模块化铝制舞台平台无缝集成。这些平台提供高摩擦、防水表面，支持表演者和重型舞台机械的动态运动（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
