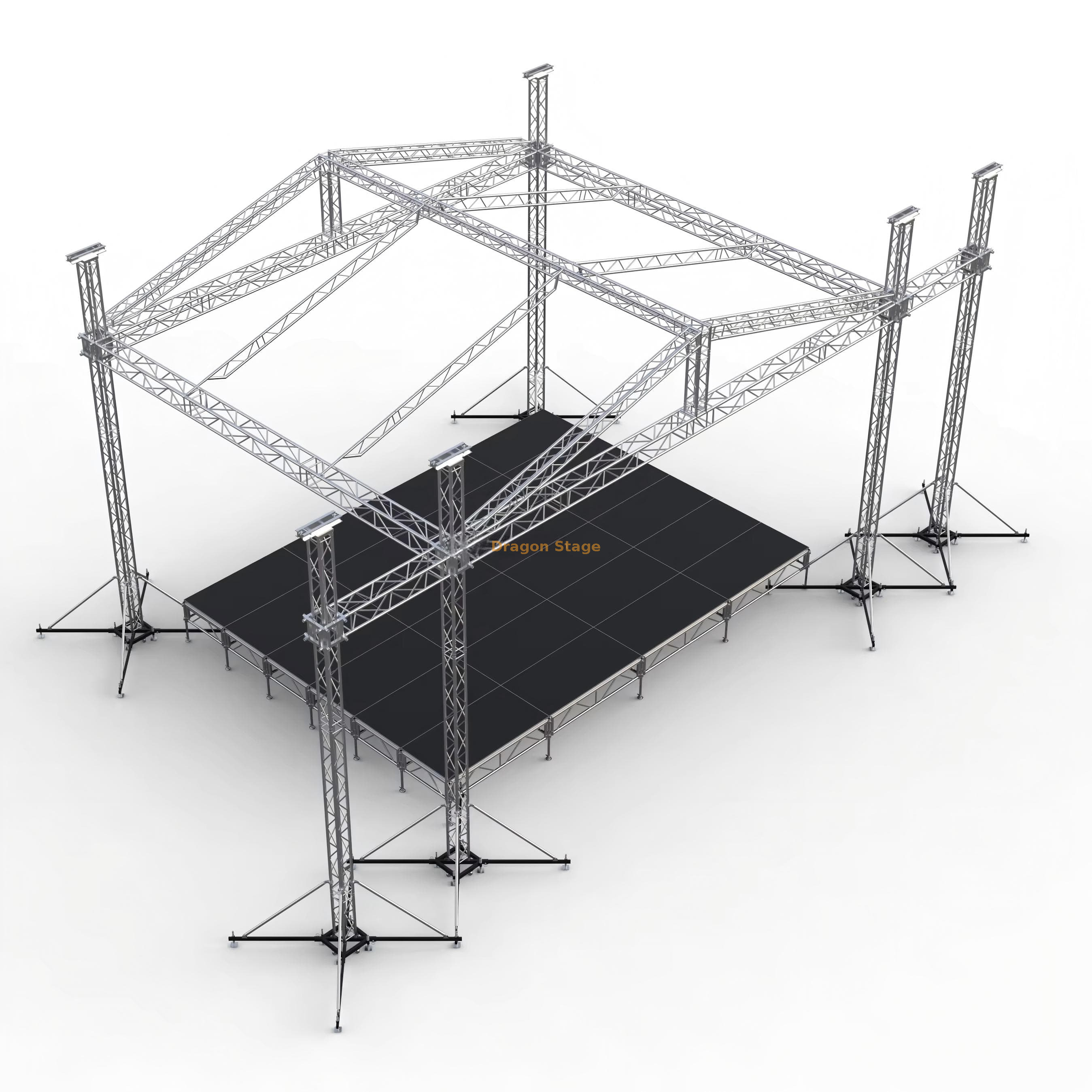

铝制屋顶桁架音乐会线阵列扬声器照明舞台桁架 14x11x8m

5 0 评价

铝制屋顶桁架音乐会线阵列音箱灯光舞台桁架14x11x8m音响桁架宽3m

裙楼12.2x9.76m 高度1.2-2m 带2级楼梯

原价：￥ 59105 - 92118


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：2350kg

包装量：15cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
14.00 m梁（前线）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
11.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	6pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
7.00 m支柱	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	4pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.40 m	50×3.0	CS289×289	2个
11.00 m 顶梁	1套	3.00 m	50×3.0	CS289×289	3pcs
		2.00 m	50×3.0	CS289×289	1pcs
		1.00 m	50×3.0	CS289×289	0pcs
7.20 m倾斜	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.20 m	50×3.0	CS289×289	4pcs
7.20 m梯子桁架	10套	3.00 m	50×3.0	CL30,289*50	20pcs
		2.00 m	50×3.0	CL30,289*50	0pcs
		1.20 m	50×3.0	CL30,289*50	10pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
		将板与夹具连接			2个
		单夹			20pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		258.16	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
3.00 m翼梁	2套	3.00 m	50×3.0	CS389×389	2个
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
7.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	2个
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

包装重量：2500公斤

包装量：17CBM

物品	规格				数量
铝制组装阶段	顶：4x8ft （1.22x2.44m）		木制的		40个PC
	122m舞台支架				48个PC
	244m舞台支架				45个PC
	用伸缩管站立				54个PC
	舞台可调式基础				54个PC
舞台楼梯	木制浇头	全部的	8	步骤	2个

铝制屋顶桁架音乐会线阵列扬声器照明舞台桁架 14x11x8m

简介：大规模现场制作的基础
DragonStage 铝制屋顶桁架音乐会线阵列扬声器照明舞台桁架是一种专用的中型到大型户外结构，专为需要专用音频、照明和舞台支持的复杂现场活动而设计。该系统尺寸宽 14 米，深 11 米，结构高度为 8 米，为专业音乐会制作提供了坚固的、有遮盖的表演区域和卓越的索具能力。

这种综合结构被归类为 A 形框架屋顶桁架系统 ，其特点是集成了 3 米宽的线阵列扬声器翼。这种设计确保重型扬声器组通过独立塔安全悬挂，防止它们对主照明网格施加过大压力，这是临时娱乐结构中结构安全的一个关键考虑因素（来源： https: //www.etnow.com ）。

现代活动建设的挑战与解决方案
专业活动承办商和承包商需要能够解决核心行业痛点的解决方案：

音频和照明负载的分离： 从主屋顶悬挂粗线阵列可能会影响照明区的负载能力。 DragonStage 通过集成两个由 7.00 m 高的 CS289x289 支柱 支撑的 3.00 m 线阵列扬声器翼来解决这个问题。这种专用解决方案使主 CS389x389 屋顶桁架能够最大限度地提高照明和视频的容量。
结构稳定性和高程安全： 架设 8m 高的结构需要控制提升并增强稳定性。该系统 总共采用 6 个塔架 （4 个主塔、2 个翼塔）和 6 套 2 吨手动葫芦 (BA05)， 用于安全垂直组装。此外，总共包含 24 个长支腿 （16 个主支腿，8 个翼支腿），确保了宽阔、稳定的底座占地面积，具有卓越的抗倾覆力矩能力（来源： https: //www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ）。
装配速度和物流规划：该系统 采用模块化 插口连接 系统和两种不同的优化桁架型材（梁为 CS389x389 ，柱为 CS289x289 ），可实现快速、可靠的装配和拆卸，从而显着减少现场劳动时间。

活动专业人士的主要功能和优势
铝制屋顶桁架音乐会线阵列扬声器照明舞台桁架 14x11x8m 提供针对最大性能和物流效率而优化的技术规格。

特征	规格详情	客户利益
外形尺寸（长x宽x高）	14m x 11m x 8m（屋顶）	为中型到大型音乐会和节日提供大量、高净空的覆盖范围。
主桁架型材	CS389x389（梁）、CS289x289（柱）	确保整个系统的高承载能力和最佳重量分布。
线阵列扬声器翼	3.00米宽；专用CS389x389梁	保证专业音响系统的安全、高架和独立的吊挂点。
舞台平台尺寸	大约。 12.2mx 9.76m （40 块 4x8ft 顶部）	包括一个大的、完全可调节的表演区域，简化了结构集成和调度。
树冠覆盖范围	PVC材质，258.16平方米	为技术设备和表演者提供全面的天气保护。
桁架连接	插口（锥形耦合器、安全夹、销钉）	促进快速、安全、可靠的组装/拆卸。

主要结构部件采用专业级 50mm x 3.0mm主管尺寸，这是系统重型等级的关键指标。该套件包括一个约的集成讲台舞台甲板 12.2m x 9.76m，使用 40 块 4x8ft 木质面板 和 54 组可调节底座，能够将平台高度设置在 1.2m 至 2.0m 之间。这种模块化对于要求严格的巡演市场的快速周转至关重要（来源： https://www.dragontruss.com/Stage-Truss-System ）。

舞台专业人士的实用常见问题解答

问：整个系统的总物流量是多少？
答：整个桁架和舞台系统的总包装体积约为32 CBM（桁架15 CBM，舞台17 CBM），简化了运费计算。
问：柱子的高度足以容纳大屏幕吗？
答：7.00 m 的净柱高度和重型 CS289x289 桁架的使用提供了显着的垂直间隙和承载能力，适合大多数音乐会照明和视频墙要求。
问：这种桁架通常使用什么合金？
答：DragonStage 结构通常采用高级铝合金 6061-T6 或类似材料，因其强度重量比和耐腐蚀性而在业界享有盛誉。
Q：现场舞台高度如何调节？
答：舞台高度从 1.2m 到 2.0m 是通过附带的带有可伸缩管的支架和相应的舞台可调底座实现的，提供精确、安全的高度调平。
