高级室外舞台屋顶桁架14x14x10m

5 0 评价

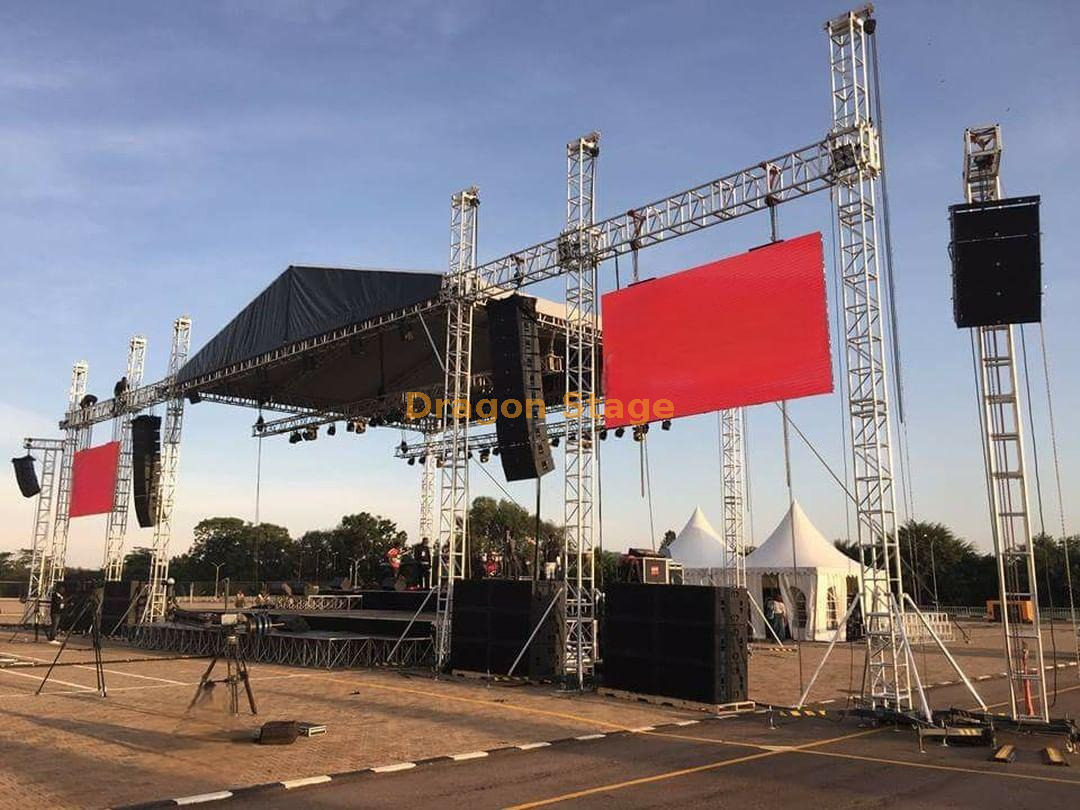

这是高级室外舞台屋顶桁架14x14x10m

线阵列3m宽的机翼和5m宽的机翼用于LED显示器

原价：￥ 141160


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

高级室外舞台屋顶桁架14x14x10m

包装重量：3600kg

包装量：39cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
14.00 m梁（前线）	2套	3.00 m	50×3.0	CS500×600	8pcs
		2.00 m	50×3.0	CS500×600	2个
		1.00 m	50×3.0	CS500×600	0pcs
14.00 m梁（侧）	2套	3.00 m	50×3.0	CS500×600	8pcs
		2.00 m	50×3.0	CS500×600	2个
		1.00 m	50×3.0	CS500×600	0pcs
9.00 m支柱	4组	3.00 m	50x3.0	CS350×350	12％
		2.00 m	50x3.0	CS350×350	0pcs
		1.00 m	50x3.0	CS350×350	0pcs
梁立方体	6个面孔	CS500×600			0pcs
框架塔	钉袖块				4pcs
	钢基米				4pcs
	顶部米				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.40 m	50×3.0	CS289×289	2个
14.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	1pcs
		1.00 m	50×3.0	CS289×289	0pcs
7.20 m倾斜	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		2.20 m	50×3.0	CS289×289	4pcs
7.20 m梯子桁架	12套	3.00 m	50×3.0	CL30,289*50	12％
		2.00 m	50×3.0	CL30,289*50	12％
		2.20 m	50×3.0	CL30,289*50	12％
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
	1	将板与夹具连接		CS289×289	2个
		单夹			24pcs
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		308.56	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
4.00 m翼梁	4组	3.00 m	50×3.0	CS500×600	4pcs
		2.00 m	50×3.0	CS500×600	0pcs
		1.00 m	50×3.0	CS500×600	4pcs
9.00 m翅膀支柱	4组	3.00 m	50x3.0	CS350×350	12％
		2.00 m	50x3.0	CS350×350	0pcs
		1.00 m	50x3.0	CS350×350	0pcs
翅膀塔	钉袖块				4pcs
	钢基米				4pcs
	顶部米				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

适用于大型活动的高档14x14x10米户外舞台屋顶桁架

1。简介

大型户外节日和高影响力的企业活动需要一个既能提供大规模又能保证安全的结构基础。 DragonStage 的高级 14x14x10 米户外舞台屋顶桁架专为精英制作环境而设计，提供 196 平方米的覆盖表演区域。该系统具有 10 米的垂直间隙，可为分层照明图、高分辨率 LED 背景和复杂的音频索具提供所需的顶部空间。对于舞台搭建商和活动组织者来说，面临的挑战是找到一种能够支持重型技术骑手的装备，同时抵抗不可预测的自然力量——这种精密设计的铝制系统具有工业卓越性，能够满足这一挑战。

2. 挑战与解决方案

14 米跨度的主要挑战之一是控制结构变形。传统的桁架在沉重的摇头灯和 LED 面板的重量下会“下垂”； DragonStage 通过使用高级强化铝型材解决了这个问题，该型材在整个跨度上保持刚性的水平线。此外，在10米的高度，风阻成为一个关键的安全因素。我们的解决方案采用多塔地面支撑系统和集成支腿，可牢固地锚定结构以抵抗横向风荷载。对于节日时间紧迫的工作人员来说，模块化设计和套筒系统允许整个屋顶网格在地面安装并安全吊装，从而显着减少现场劳动力并提高工作人员的安全。

3. 主要特性和优点

14x14x10m 系统由航空级 6082-T6 铝合金制成。这种材料经过专门选择，具有高拉伸强度和卓越的耐腐蚀性，确保结构在潮湿或沿海环境中仍然是安全和专业的资产（来源： https: //www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该系统采用斜屋顶设计，覆盖有重型阻燃 850 克/平方米 PVC 顶篷。这种几何形状可确保水立即流出，防止大雨期间水袋积聚的危险。根据临时活动结构的国际安全标准，10米高的结构需要精确的道碴计算以防止倾翻，这就是为什么我们的塔底座与大容量配重系统兼容（来源： https: //www.lsionline.com ）。

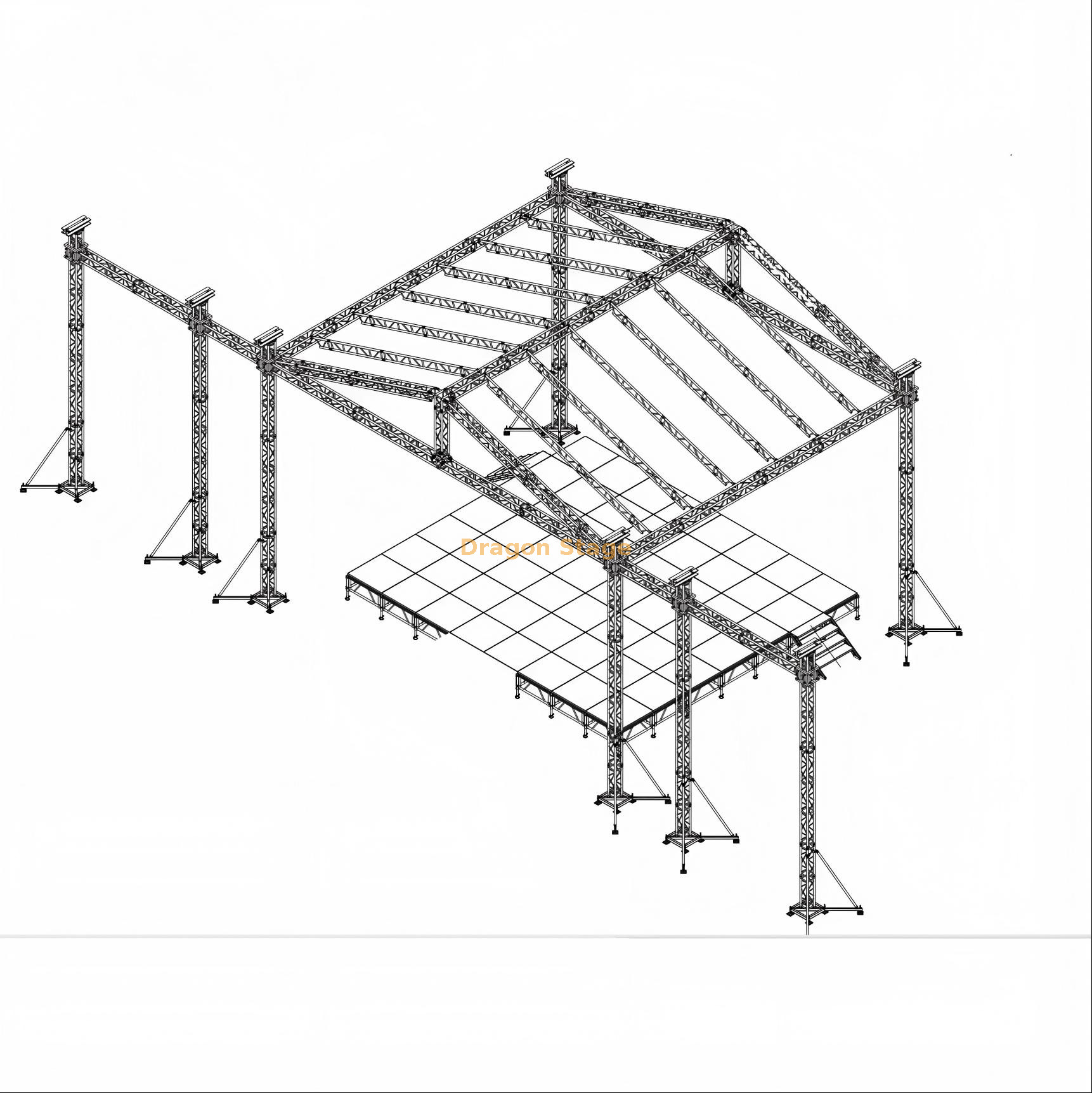

为了确保完整的表演环境，该桁架与我们的模块化铝制舞台平台完美兼容。这些平台具有 18 毫米防滑表面和可调节支腿，提供了与高架钻机的专业等级相匹配的稳定基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。这种整体系统方法确保了从地面到 10 米高的山峰的结构和谐。
