强度高、重量轻:攀爬桁架需要承受攀爬者的重量以及攀爬过程中产生的冲击力。通常选用6061-T6或7075-T6等高强度铝合金材料。这些材料具有较高的强度重量比,不仅保证了结构的安全性,而且使桁架易于安装和拆卸。
耐腐蚀性好:无论攀岩比赛在室内还是室外举行,铝合金桁架都可能受到潮湿、汗水等因素的影响。因此,材料应具有良好的耐腐蚀性能,防止生锈,降低桁架的使用寿命和安全性能。通常采用阳极氧化等表面处理工艺来提高材料的耐腐蚀性。
刚性好:为避免攀爬过程中出现过大的变形,保证攀爬路线的稳定性,铝合金桁架需要具有良好的刚性。这就要求材料具有一定的弹性模量,以保证在力的作用下能够保持其形状和位置。
合理的连接方式:铝合金桁架的连接部位对于整体稳定性至关重要。通常采用高强度螺栓、铆钉或专用连接件进行连接,以确保连接牢固可靠并能有效传递力。同时,连接部分的设计要考虑安装和拆卸的方便性,以方便场地的施工和调整。
形状和尺寸多样:根据不同攀登比赛和场地空间的需要,铝合金桁架应有多种形状和尺寸。例如,一些攀岩墙可能需要桁架形成不规则形状或特殊角度,以创造更具挑战性的攀岩路线。桁架的尺寸也需要根据攀岩墙的高度和面积进行调整,以保证合理的布局和承载能力。
安全防护结构:为了保证登山者的安全,铝合金桁架通常配备一些安全防护结构。例如,在桁架上设置安全绳固定点,方便安全绳的安装;与登山者接触面安装防滑、防撞装置,防止滑倒、碰撞等事故。
稳定的基础和支撑:铝合金桁架的基础和支撑需要稳定,以承受攀岩墙的整体重量和侧向力。基础应根据现场条件和桁架荷载进行设计,可采用预埋件、膨胀螺栓等形式,以保证桁架与地面或建筑物牢固连接。支撑结构应均匀分布,以保证桁架的平衡和稳定性。
与标准照明或舞台桁架系统不同,攀岩墙支撑结构必须安全地承受攀登者在上升和下降过程中产生的重复动态载荷。
在设计用于攀岩比赛的铝桁架系统时,工程师通常会考虑:
动态加载而不是静态加载
安全绳的锚点位置
墙体倾斜度和悬垂几何形状
偏转限制以保持攀登路线的准确性
方便运输和模块化组装
遵守适用的攀爬和临时结构安全标准
正确设计的桁架系统不仅支撑攀岩墙本身,还有助于提高运动员的安全和赛事效率。
在向运动员开放攀岩墙之前,组织者应完成全面的结构检查。
推荐检查项目包括:
| 检查项目 | 目的 |
|---|---|
| 桁架连接 | 验证所有销钉、螺栓和连接器是否牢固 |
| 焊缝 | 检查是否有裂纹或变形 |
| 锚点 | 确认安全绳固定位置 |
| 基础 | 确保所有底座支撑保持水平且稳定 |
| 攀岩板 | 验证与支撑框架的牢固连接 |
| 天气状况 | 评估户外比赛的风雨情况 |
例行检查有助于在潜在的结构问题成为安全隐患之前发现它们。
如果您正在设计或建造临时攀岩墙和其他极限运动结构,以下工程指南可提供更多信息。
如何为极限运动赛事选择合适的铝合金桁架
了解如何根据跨度、负载能力、环境条件和赛事要求选择铝合金桁架系统。
https://www.dragontruss.com/How-to-Select-the-Suitable-Aluminum-Alloy-Trusses-for-Extreme-Sports-Events-id42692326.html
铝合金桁架在不同类型极限运动赛事中的应用有哪些差异?
比较攀岩比赛、障碍赛、小轮车赛事、水上运动和其他临时运动结构的结构要求。
https://www.dragontruss.com/铝合金桁架应用中的差异是什么-极端运动类型的不同类型-id42592326.html
铝合金桁架在极限运动赛事中的应用案例及相关安全措施
探索临时体育建筑的实际应用以及推荐的工程安全措施。
https://www.dragontruss.com/Application-Cases-And-Related-Safety-Measures-of-Aluminum-Alloy-Truss-in-Extreme-Sports-Events-id47592326.html
铝合金桁架在极限运动赛事中可能会遇到哪些安全问题?
了解常见的结构风险、环境危害、疲劳问题和预防性工程措施。
https://www.dragontruss.com/What-Safety-Issues-May-Aluminum-Alloy-Trusses-Encounter-in-Extreme-Sports-Events-id48592326.html
如何维护铝合金桁架以确保其在极限运动赛事中的安全性和可靠性
了解临时体育赛事中使用的铝合金桁架系统的建议检查程序、维护计划和存储方法。
https://www.dragontruss.com/How-To-Maintain-Aluminum-Alloy-Trusses-To-Ensure-Their-Safety-And-Reliability-in-Extreme-Sports-Events-id40692326.html

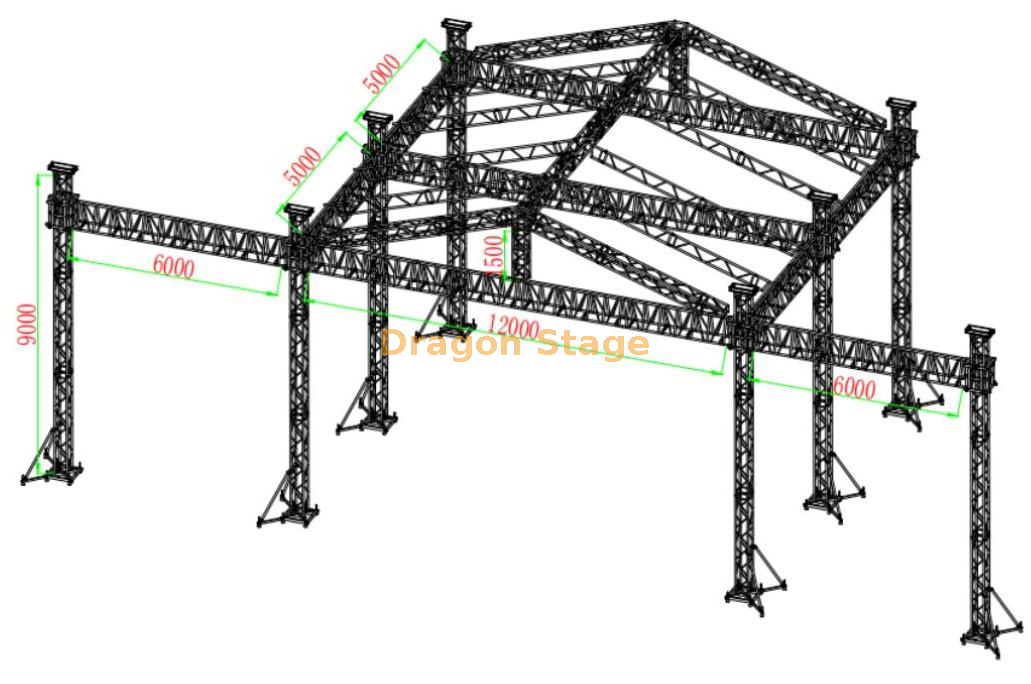

DragonStage 12×12×6m 模块化铝制 A 型框架屋顶桁架系统,配有两个 2m 宽的扬声器翼、六个主升降塔和一个 PVC 屋顶雨篷。该配置由CS389×389mm主梁、CS289×289mm塔架和屋架、CL30梯架、套筒、手动葫芦和支腿支撑组成。专为户外音乐会、节日和临时活动制作而设计,需要带有专用侧扬声器支撑位置的有盖桁架框架。
DragonStage 4m宽×3m高铝制终点线桁架门,配有2m深的支撑底座布置。这款体育赛事球门柱桁架由模块化 290×290mm 方形桁架部分和立方体连接器制成,专为铁人三项、跑步比赛、自行车赛事和临时起跑/终点线标牌而设计。该结构为活动横幅和赞助商品牌提供了一个框架,最终的横幅附件和地面稳定性要求有待确认。
DragonStage 18×8m(59.1×26.2ft)模块化 Ringlock 舞台平台,高度为 2m(6.56ft)和两个通道楼梯单元。该舞台系统具有 144 平方米的大型表演场地、模块化 Ringlock 支撑框架、可调节底座支撑和楼梯通道,专为需要大型高架舞台的音乐会、节日、文化表演和活动制作公司而设计。
DragonStage 18m宽×8m深×8m高铝制弧形屋顶桁架舞台系统,采用CS520×760主梁、389×389mm桁架柱和289×289mm屋顶桁架。图示的配置结合了拱形天篷屋顶、四个桁架塔、一个模块化舞台平台、两个前通道楼梯和周边护栏。专为户外音乐会、节日和临时现场表演设施而设计,具体项目的结构和地面支撑要求有待确认。
适用于户外活动的 7m 铝制 H 框架线阵列扬声器支撑塔
9m 模块化铝制 H 型框架扬声器支撑塔,带轮子和支腿
DragonStage 9m 模块化铝制 H 型框架塔,配有 2m 长的支撑 H 型框架部分、水平连接管、四个支腿、可调节底座和带可调节支腿的 6 英寸脚轮。设计为可定制的移动底座支撑塔配置,适用于音乐会音响和活动制作应用。扬声器悬挂、塔稳定性和移动程序需要针对特定项目进行验证。
DragonStage 10m 圆形铝制照明桁架系统由 12 个弧形桁架部分组装而成,每个部分都有 30° 的弧度。该模块化环形桁架具有 389×389mm 方形桁架横截面、50×3mm 主管和插口连接配件,专为教堂照明布局、礼拜场所、音乐会、展览和室内活动制作而设计。应根据项目确定标称直径和最终悬挂布置。
DragonStage 10m宽×10m深×4m高定制户外铝桁架系统,具有地面支撑底板配置。这种模块化桁架结构最初是为法国乡村表演应用而设计的,旨在用于临时文化活动、社区表演、节日和户外活动设施。桁架截面、连接方式和地面支撑布置根据最终项目要求进行选择。
包装重量:400公斤
包装量:4CBM
DragonStage 铝制照明吊臂和伸缩桁架安装配件系列,用于舞台照明安装。可用配置包括 50-80 厘米可调节臂、40 厘米水平吊臂部分、50 厘米固定吊臂和单钩选项。专为需要可调节灯具定位或额外安装位置的兼容桁架和照明支撑系统而设计。
这 DragonStage 多路铝制桁架箱角立方体 是一种模块化连接组件,设计用于在多个方向连接兼容的方形铝桁架部分。
可提供标称值 200×200mm、300×300mm、400×400mm、520×520mm 桁架系统尺寸,连接器可以采用 6061-T6 或 6082-T6 铝合金制成,并有银色和黑色表面选项。
标准300mm版本被指定为300×300×300mm的立方体。根据所选型号可提供六向连接布置和定制接口。
适用于展览桁架框架、照明桁架系统、展示结构和定制活动桁架配置。
订购前必须确认连接兼容性。插口和螺栓螺母连接系统不能自动互换。
DragonStage 290mm 6 路铝桁架箱式接头,具有 50×2mm 主管,设计作为兼容方形桁架系统的多向连接组件。六向配置提供了直线延伸、拐角、T 形接头、十字接头和三维桁架布局的连接位置。必须确认所选桁架系列的最终连接器兼容性和硬件要求。
这 DragonStage F34 铝桁架讲台顶板 是一款 3 毫米厚的铝制菱形板配件,专为兼容 290 毫米 F34 方形桁架讲台和讲坛组件而设计。
大约单位重量为 4.5 公斤(10 磅),这款金属顶部为文件、笔记和合适的演示配件提供了实用的表面。
非常适合教堂讲坛、会议讲台、展览讲台和定制铝桁架家具。该产品是 仅顶板,不是一个完整的讲台。订购前应确认板尺寸和安装兼容性。
这 DragonStage 重型可调节桁架吊臂支架 具有带夹具安装的铝制吊杆臂组件,规定的总可调长度 50–80 厘米(19.7–31.5 英寸),以及引用的 40 厘米(15.75 英寸)水平臂尺寸.
该型号专为需要偏移固定装置安装位置的兼容舞台灯光桁架安装而设计,有银色和黑色饰面可供选择。
最初的规格列出了200公斤的装载数字。使用前必须验证其适用的延伸长度、安装方向、支撑桁架条件和工作载荷极限。
这 DragonStage 50–80cm 可调节铝桁架吊臂 旨在为桁架结构上的舞台灯光和兼容 AV 设备提供偏移安装位置。
它具有可调节的铝制吊臂布置和夹式安装硬件,可用于 银色和黑色 完成。
适用于舞台照明设备、活动桁架系统、剧院、展览和临时照明装置。必须针对预期应用确认夹具兼容性、允许的悬臂载荷以及精确的调节几何形状。
DragonStage 40×40ft (12.2×12.2m) 模块化铝制舞台套件,高度可调范围为 0.6m 至 1m。该系统包括 50 个带有 18 毫米防滑胶合板表面的铝框舞台甲板、斜撑、可调节支撑、周边护栏组件和两个 4 级楼梯。专为需要大型高架舞台且配有集成通道和护栏配置的音乐会、公共表演、社区活动和租赁公司而设计。
DragonStage 40×40 英尺(12.2×12.2m)模块化铝制音乐会舞台,标称平台高度为 1m,50 个胶合板表面舞台甲板,斜撑支撑框架,可调节底座和两个 4 级通道楼梯。专为需要大型高架舞台的音乐会、节日、公共表演和活动租赁应用而设计。
DragonStage 12m宽×12m深×10m高音乐会舞台屋顶桁架系统,采用四塔铝桁架结构、斜山墙屋顶雨棚、模块化黑色舞台平台、周边护栏和通道楼梯。专为定制户外音乐会、音乐节和现场活动舞台装置而设计。
DragonStage 40×40 英尺(12.2×12.2m)模块化铝制舞台系统由 50 个带有胶合板表面的独立 4×8 英尺舞台甲板组装而成。这款大型便携式舞台具有对角舞台支架、可伸缩支撑腿、可调节底座和两个通道楼梯单元,可提供多种高度配置,适合音乐会、节日、社区表演和临时活动制作。
DragonStage 14m 宽 × 14m 深 × 10m 高模块化铝制屋顶桁架系统,包括四个主支撑塔、一个多坡度架空桁架框架、内部屋顶梁和塔底座组件。专为定制音乐会、节日和临时活动屋顶结构而设计。舞台平台和屋顶覆盖物不包括在图示的配置中。
DragonStage 钢制移动电缆存储车尺寸为 1080×650×850mm,具有开顶钢制容器、穿孔侧板和轮式底座。设计用于在活动设备仓库、音乐会制作设施和租赁业务中整理、存储和运输松散的电缆和配件。
DragonStage 8m 环形线阵列塔,用于音乐会和户外活动扬声器支持,具有前高 9m、后高 8m 的倾斜雨篷、对角支撑脚手架框架和底部压载平台。设计为悬挂线阵列系统的可定制模块化支撑结构
DragonStage 模块化 FOH 摄像机塔适用于音乐会和现场活动,具有两个高架工作平台,后部高度为 4m,最大结构高度为 5m。该塔采用对角支撑、倾斜的屋顶天篷和后部屏蔽板,为活动制作人员创造了专用的高架摄像机位置。
16x10x8m 铝制 A 形框架音乐会屋顶桁架,带 2m 侧翼和舞台
紧凑型两级铝制通道平台,采用焊接 50×50×3mm 方管框架,台阶宽度 600mm,两个平台高度分别为 295mm 和 590mm。轻质、加固且可定制,适用于后台设备访问、维护设施和工业应用。
DragonStage 铝制快速舞台可调支腿是伸缩式替换和配置支腿,专为兼容的快速舞台平台而设计。
两者均可用 圆形和方管版本,有四个可调高度范围 0.2–0.3m 至 1.0–1.5m,这些腿允许为不同的成品平台高度配置相同的模块化舞台系统。可调节脚设计还有助于适应较小的地板高度差异和倾斜的安装表面
DragonStage 11x6x7m 有顶音乐会屋顶桁架系统结合了 主舞台顶板宽11m×深6m×高7m 有两个 2m侧PA扬声器翼.
图示的配置包括一个带有蓝色屋顶天篷的倾斜铝制屋顶框架、四个主支撑塔、两个独立的扬声器塔以及一个带护栏和双楼梯通道的配套模块化舞台平台。
专为需要协调舞台屋顶和独立扬声器支撑位置的音乐会、节日、现场表演、社区活动和临时户外制作而设计。
DragonStage 10x5x7m 铝制斜屋顶桁架系统是一种模块化音乐会舞台结构,具有 主屋架宽10m×深5m×高7m 和 两侧2m侧喇叭翼.
该配置结合了倾斜的铝制屋顶桁架框架、四个主支撑塔、两个附加的侧扬声器塔和一个匹配的模块化舞台平台,如图所示。它专为音乐会、节日、现场表演、社区活动和临时舞台制作而设计,需要为线阵列或 PA 设备提供单独的侧面位置。
DragonStage 32x24x18m 大型环锁脚手架屋顶桁架结构将大型模块化环锁支撑系统与重型铝制斜屋顶桁架框架相结合。
该系统专为体育场规模的仪式、节日、文化表演和大型户外活动制作而设计,集成了广泛的脚手架支撑区域、重型铝制屋顶桁架、定制屋顶连接器、张紧组件和大型屋顶天篷。
该图标识了标称 32m×24m×18m 配置,总高度约为 18.21m.
A 宽的 低的-轮廓 电缆 保护者 坡道 设计的 为了 暂时的 事件 地区 在哪里 力量, audio 或者 信号 电缆 需要 到 叉 行人 路线。
这 坡道 措施 1270× 900× 60毫米(50× 35.4× 2.36英寸) 和 provides 多种的 46× 46毫米(1.81× 1.81英寸) 20公斤 电缆 渠道 下面 a 铰接的 黄色的 覆盖。 宽的 倾斜的 边 sections 创造 a 更顺畅 穿越 表面 为了 行人, 推车 和 轮椅 用户 比较的 和 传统的 狭窄的 电缆 保护者。
