空中极限运动项目
翼装飞行:铝合金桁架主要用于构建起飞平台和着陆区的安全防护设施。起跳平台需要为运动员提供稳定的起跳位置,并且必须具有足够的强度和水平度,以保证运动员能够以正确的姿势起跳。着陆区的安全防护设施应能承受一定的冲击力,防止运动员偏离着陆区而受伤。
蹦极:采用铝合金桁架搭建高大的跳台。跳台不仅要承受运动员的重量,还要抵抗风荷载等外力。同时,它必须具有良好的结构稳定性,以保证运动员在跳跃和篮板过程中的安全。
陆地极限运动赛事
滑板、小轮车:这些项目均采用铝合金桁架搭建场地的各种障碍设施、跳台、围护结构等。障碍设施和跳台需要有不同的坡度、曲率和高度,以满足运动员表演各种高难度特技的需要。围护结构应能防止运动员和器材飞出场馆,保证周围人员和设施的安全。
山地自行车:主要用于搭建桥梁、跳台、赛道上的坡道以及观众看台。赛道设施需要能够承受自行车和运动员高速通过时的冲击力,并根据不同的地形和比赛要求设计不同的长度、坡度和曲率。观众看台需要具有良好的稳定性和足够的承载能力,为观众提供安全、舒适的观看环境。
跑酷:可以搭建各种不同高度、形状的障碍物、平台、支撑结构,形成复杂多变的跑酷路线。这些设施需要方便运动员攀爬、跳跃、翻转等,对结构的灵活性和可变性有很高的要求。
水上极限运动项目
冲浪、滑水:铝合金桁架可用于搭建水上平台、起终点线标识架等。水上平台需要具有良好的防水、防腐性能,并应能在潮湿、波动的水面环境中保持稳定,为运动员提供上下水和休息的场所。起终点线标识框需醒目、牢固,并能承受水流和波浪的冲击。
水上摩托艇:可用于建造跑道、观众看台等浮标支架。浮标支架需要有足够的浮力和稳定性,在水流和船只运动的干扰下能够准确地保持其位置。观众看台需要考虑防水、防滑、耐腐蚀等因素,保证观众的安全和观看体验。
承重能力
空中极限运动:由于运动员在高处跳下或跳出时产生很大的冲击力,如蹦极、翼装飞行等,因此铝合金桁架需要具有极高的承载能力和抗冲击能力。通常需要根据运动员的体重、起飞高度等因素进行精确的力学计算和设计。
陆地极限运动:不同的陆地极限运动对承重能力的要求不同。滑板、小轮车等项目中的障碍设施和跳跃平台需要能够承受运动员和设备在高速运动和特技表演时产生的动态载荷。山地自行车的赛道设施需要考虑自行车和运动员的重量以及高速行驶时的冲击力。虽然跑酷项目中单个运动员的重量较小,但需要考虑多个运动员同时使用设施时的综合负荷。
水上极限运动:除了承受运动员及相关装备的重量外,还需要考虑水的浮力、水流的冲击力、风浪的力量。例如,水上平台和观众席需要有足够的浮力和稳定性以确保安全。
结构稳定性
空中极限运动:起飞平台和跳台的结构稳定性至关重要。任何轻微的晃动或变形都可能影响运动员的安全和表现。通常,需要更坚固的连接方法和支撑结构,例如添加斜撑和加强节点连接。
陆地极限运动:场馆设施需要在运动员的反复冲击和摩擦下保持稳定。对于滑板、小轮车等项目中的跳台和障碍设施,需要保证在不同方向的力作用下不会倾斜或倒塌。山地自行车赛道上的桥梁和跳台需要能够承受车辆通过时的振动和冲击力。跑酷设施需要在运动员快速运动和动作变化的过程中保持稳定。
水上极限运动:由于受水浮力、水流、风浪的影响,对水上设施的结构稳定性要求更高。需要采用特殊的基础设计和固定方法,例如驱动基础和锚固系统,以防止设施移动或倾斜。
空中极限运动:通常需要具有较高强度和刚度的铝合金桁架,以保证高空环境下的安全性和稳定性。可选择更高强度的铝合金材料,如6061-T6或7075-T6,材料的表面处理也有更高的要求,以提高耐腐蚀性和耐候性。
陆地极限运动:除了强度和稳定性外,还需要考虑材料的耐磨性和抗疲劳性,因为运动员与器材、设施之间会频繁接触和摩擦。同时,根据不同的场地环境,如室内或室外、潮湿或干燥等,选择适当的表面处理方法,以延长使用寿命。
水上极限运动:对材料的耐腐蚀性要求极高。一般选用耐海水腐蚀性能好的铝合金材料,并进行特殊的防腐处理,如阳极氧化、涂装防腐涂层等,防止材料在潮湿、腐蚀的环境中生锈、损坏。
尽管铝合金桁架广泛应用于不同的极限运动赛事,但最佳的桁架配置取决于具体的应用。
典型的建议包括:
| 事件类型 | 典型桁架应用 |
|---|---|
| 障碍赛 | 起始门、结束拱门、单杠、钻架 |
| 攀岩 | 人工攀岩墙支撑结构 |
| 小轮车 / 滑板 | 跳跃结构、灯塔、活动品牌 |
| 山地自行车 | 桥梁道口、计时闸门、观景平台 |
| 水上运动 | 浮动平台、终点门、赞助商标牌 |
选择正确的桁架尺寸、跨度和连接系统有助于提高安全性,同时减少安装时间和运输成本。
体育赛事中使用的临时结构经常暴露在不断变化的环境条件和重复的组装周期中。
在选择桁架系统之前,工程师通常会评估:
预期结构荷载
风吹
地面条件
运输要求
安装时间表
未来重用频率
与照明、LED 屏幕、横幅和计时设备兼容
模块化铝桁架系统允许组织者在不同的活动布局中重复使用相同的组件,同时保持结构可靠性。
如果您正在规划障碍赛、攀岩比赛或其他极限运动比赛的临时结构,以下工程指南也可能有用。
铝合金桁架在斯巴达竞赛赛事中的应用
了解铝合金桁架如何用于起跑门、障碍结构、灯塔和临时竞赛基础设施。
https://www.dragontruss.com/Applications-of-Aluminum-Alloy-Trusses-in-Spartan-Race-Events-id44512326.html
如何为极限运动赛事选择合适的铝合金桁架
了解如何根据跨度、负载能力、环境条件和安装要求来选择铝合金桁架系统。
https://www.dragontruss.com/How-to-Select-the-Suitable-Aluminum-Alloy-Trusses-for-Extreme-Sports-Events-id42692326.html
铝合金桁架在极限运动赛事中的应用案例及相关安全措施
探索临时体育赛事结构的实际应用以及推荐的安全做法。
铝合金桁架在极限运动赛事中可能遇到哪些安全问题?
了解常见的结构风险、环境危害、疲劳问题和预防性工程措施。
如何维护铝合金桁架以确保其在极限运动赛事中的安全性和可靠性
了解铝桁架系统的建议检查程序、维护计划和存储方法。
https://www.dragontruss.com/How-To-Maintain-Aluminum-Alloy-Trusses-To-Ensure-Their-Safety-And-Reliability-in-Extreme-Sports-Events-id40692326.html
DragonStage 6×4.5m(19.7×14.8ft)悬挂式矩形照明桁架套件,由 290×290mm 铝制方形桁架和 50×3mm 主管构成。该系统包括八台1吨环链电动葫芦,配有25m起重链、一个8通道电机控制器、25m电力电缆、纤维吊带、卸扣和单独的电机运输箱。专为专业工作室照明、室内音乐会、展览和活动索具应用而设计,需经过特定项目的结构和悬挂验证。
DragonStage直径4.5m的铝制圆形灯光桁架系统由290×290mm的方形桁架和50×3mm的主管组成,配有6台1吨环链电动葫芦、25m起重链、8通道电机控制器、纤维吊带、卸扣和汽车运输箱。专为专业室内活动照明装置、音乐会、展览和悬挂式圆形索具应用而设计。每次安装都必须验证最终悬挂负载、连接点和高架支撑要求。

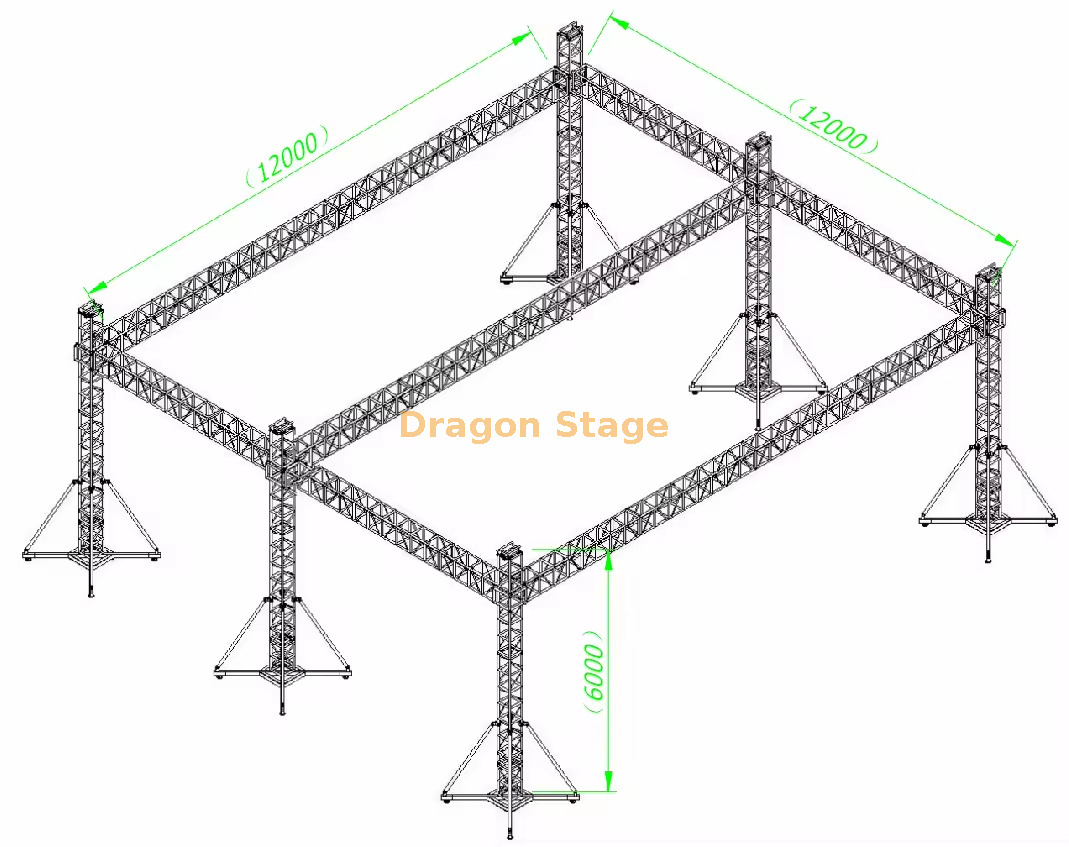

DragonStage 12×12×6m 模块化铝制 A 型框架屋顶桁架系统,配有两个 2m 宽的扬声器翼、六个主升降塔和一个 PVC 屋顶雨篷。该配置由CS389×389mm主梁、CS289×289mm塔架和屋架、CL30梯架、套筒、手动葫芦和支腿支撑组成。专为户外音乐会、节日和临时活动制作而设计,需要带有专用侧扬声器支撑位置的有盖桁架框架。
