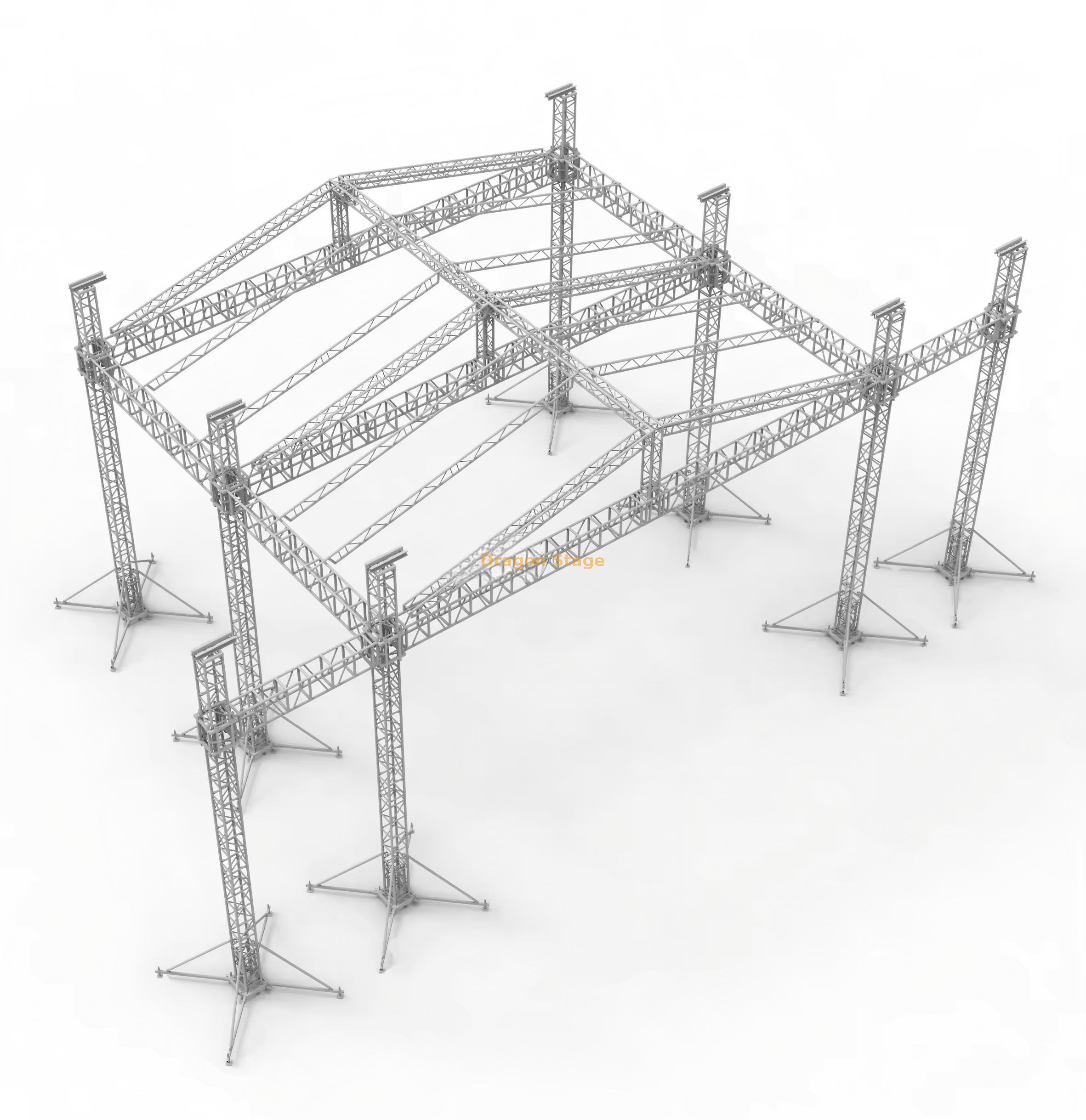

适用于音乐会活动的铝制斜屋顶桁架 60x50x30 英尺

5 0 评价

18x15x9m 音箱音翼 3m宽

6柱斜平屋架

舞台平台 1x2m 模块化舞台 16x14m 高度 1.6-2m 带 2 个楼梯

原价：￥ 149750 - 165310


特征：	倾斜平屋顶桁架事件阶段
状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：4150kg

包装量：37CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
18.00 m梁（前线）	3组	3.00 m	50×3.0	CS500×600	18pcs
		2.00 m	50×3.0	CS500×600	0pcs
		1.00 m	50×3.0	CS500×600	0pcs
15.00 m梁（侧）	2套	3.00 m	50×3.0	CS500×600	10pcs
		2.00 m	50×3.0	CS500×600	0pcs
		1.00 m	50×3.0	CS500×600	0pcs
8.00 m支柱	6组	3.00 m	50x3.0	CS350×350	12％
		2.00 m	50x3.0	CS350×350	6pcs
		1.00 m	50x3.0	CS350×350	0pcs
框架塔	钉袖块				6pcs
	钢基米				6pcs
	顶部米				6pcs
	手动提升，BA05 2ton				6pcs
	SPIGOT铰链部分，高度1M				6pcs
	纤维吊带，BA04,2吨3m				6pcs
	长距离的				24pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	1.80 m	50×3.0	CS289×289	3pcs
15.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	5pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
9.20 m斜梁	6组	3.00 m	50×3.0	CS289×289	12％
		2.00 m	50×3.0	CS289×289	6pcs
		1.20 m	50×3.0	CS289×289	6pcs
9.20 m梯子桁架	12套	3.00 m	50×3.0	CL30,289*50	24pcs
		2.00 m	50×3.0	CL30,289*50	12％
		1.20 m	50×3.0	CL30,289*50	12％
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	1pcs
		将板与夹具连接			3pcs
		单夹			24pcs
		双夹具			12％
		屋顶冠层材料：PVC，蓝色或定制。		412.56	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
3.00 m翼梁	2套	3.00 m	50×3.0	CS500×600	2个
		2.00 m	50×3.0	CS500×600	0pcs
		1.00 m	50×3.0	CS500×600	0pcs
8.00 m翅膀支柱	2套	3.00 m	错误的	CS350×350	4pcs
		2.00 m	错误的	CS350×350	2个
		1.00 m	错误的	CS350×350	0pcs
翅膀塔	钉袖块				2个
	钢基米				2个
	顶部米				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

包装重量：6700kg

包装体积：46cbm

物品	规格				数量
铝制组装阶段	顶：4x8ft （1x2m）		木制的		112个PC
	1M舞台支架				126 件
	2M舞台支架				120 件
	用伸缩管站立				135 件
	舞台可调式基础				135 件
舞台楼梯	木制浇头	全部的	8	步骤	2个

适用于音乐会活动的铝制斜屋顶桁架 60x50x30 英尺：经过认证的重型系统

1.简介：大规模现场制作的基础

在专业娱乐和大型公共集会领域， DragonStage 的 音乐会活动铝制斜屋顶桁架 堪称大容量、重型舞台系统的标杆。该结构的尺寸为深刻的 令人印象 60 英尺宽 x 50 英尺深（18m x 15m）， 净高为 30 英尺（9m） ，旨在实现最大的视觉冲击力和无与伦比的技术支持。对于需要强大、可靠的系统来支持广泛的照明设备、大型 LED 屏幕和高性能音频线阵列的活动组织者和承包商来说，它是最终的选择。

这种 铝制斜屋顶桁架系统 将大型模块化舞台甲板 (16x14m) 与经过结构认证的屋顶网格相结合，旨在保护宝贵的设备和表演者免受恶劣天气的影响。这款采用优质桁架型材和高效的地面支撑机制， 60x50 英尺重型活动桁架 确保世界一流制作的安全性、效率和规模。

2. 现代赛事建设的挑战与解决方案

举办大型音乐会或户外节日需要克服关键的后勤和工程挑战，特别是管理极端负载、强风力以及快速、安全的部署。标准桁架系统通常缺乏安全跨度 18 米同时支持现代生产重量要求所需的经过认证的容量和集成组件。

DragonStage 通过设计精度解决了这些问题。该系统的主跨采用 CS500x600 重型桁架 ，支柱采用 CS350x350 桁架 ，保证了卓越的强度重量比，可以自信地处理复杂的索具负载。此外， 6柱倾斜平屋顶桁架 设计包括24根 长支腿 和完善的地面支撑系统，显着增强了结构稳定性和抗风能力（来源： https: //www.dragontruss.com/Certificate ）。这种对高规格组件的承诺可以减轻主要项目风险，这是强调临时可拆卸结构的结构安全的行业机构的重点关注点（来源： https: //www.lsionline.com ）。

3. 主要特性和优点

60x50x30 英尺斜屋顶桁架系统通过一套集成的专业功能提供高效、安全的解决方案。

先进的结构部件

核心承重结构利用坚固的主管 (50mm x 3.0mm) 和优质桁架型材。具体来说：

屋顶网格： 采用强大的 CS500x600 方形桁架建造 ，主跨度为 18.00m。
垂直支柱：由可靠的 CS350x350 方形桁架构成，并由 6 套套筒块 (M)、钢底座 (M) 和顶部部分 (M) 组件固定，确保将经过认证的容量转移到地面。
插口连接桁架： 使用 锥形耦合器和安全夹和销 机构，可在所有模块化元件之间快速、可靠地连接，大大减少组装时间，同时保持高接头强度。

集成舞台和音响翼

该系统包括一个专用的 16x14 米模块化舞台平台， 配有 112 块 4x8 英尺（1x2 米）木质顶部 舞台甲板，提供了广阔而稳定的表演区域。至关重要的是，该结构是为音频支持而预先设计的，具有 3m 宽的扬声器声音翼， 由相同的重型 CS500x600 桁架构造而成。这些翼确保线阵列扬声器系统的最佳放置，保证卓越的声音覆盖范围，并进一步减少单独的 PA 塔租赁的需要。

增强安全和天气保护

倾斜 的平屋顶桁架 设计对于转移雨水和碎片非常有效，可以保护安装在屋顶网格上的复杂且昂贵的照明和音响设备。面积达 412.56 平方米的大型 PVC 顶篷 采用标准蓝色，也可根据品牌进行定制。为了提升大型屋顶结构，该系统包括 6 台 2 吨 手动葫芦 (BA05) ，确保在组装和装载阶段桁架网格的受控和安全提升。
