铝制全球户外屋顶桁架系统设计 8x6x6m

5 0 评价

全球户外桁架系统设计

原价：￥ 46094


状态：



立即购买询价

型号：
CXM-11
产品品牌：
Dragon Stage

产品描述

铝制全球户外屋顶桁架系统设计 8x6x6m

重量：1400KG

体积：10CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
8.00 m梁（前线）	2套	3.00 m	50×3.0	CS289×289	4个
		2.00 m	50×3.0	CS289×289	4个
		1.00 m	50×3.0	CS289×289	件
6.00 m梁（侧）	2套	3.00 m	50×3.0	CS289×289	4个
		2.00 m	50×3.0	CS289×289	件
		1.00 m	50×3.0	CS289×289	件
5.00 m支柱	4组	3.00 m	50×3.0	CS289×289	4个
		2.00 m	50×3.0	CS289×289	4个
		1.00 m	50×3.0	CS289×289	件
框架塔	钉袖块S				4个
	钢基s				4个
	顶部s				4个
	手动提升，BA05 2ton				4个
	SPIGOT铰链部分，高度1M				4个
	纤维吊带，BA04,2吨3m				4个
	长距离的				16个PC
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	.80 m	50×3.0	CS289×289	2个
6.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	2个
		2.00 m	50×3.0	CS289×289	件
		1.00 m	50×3.0	CS289×289	件
4.20 m斜梁	4组	3.00 m	50×3.0	CS289×289	4个
		2.00 m	50×3.0	CS289×289	件
		1.20 m	50×3.0	CS289×289	4个
4.20 m梯子桁架	4组	3.00 m	50×3.0	CL30,289*50	4个
		2.00 m	50×3.0	CL30,289*50	件
		1.20 m	50×3.0	CL30,289*50	4个
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	件
		将板与夹具连接			2个
		单夹			8个PC
		双夹具			8个PC
		屋顶冠层材料：PVC，蓝色或定制。		103.36	1个

塔架系统桁架系统

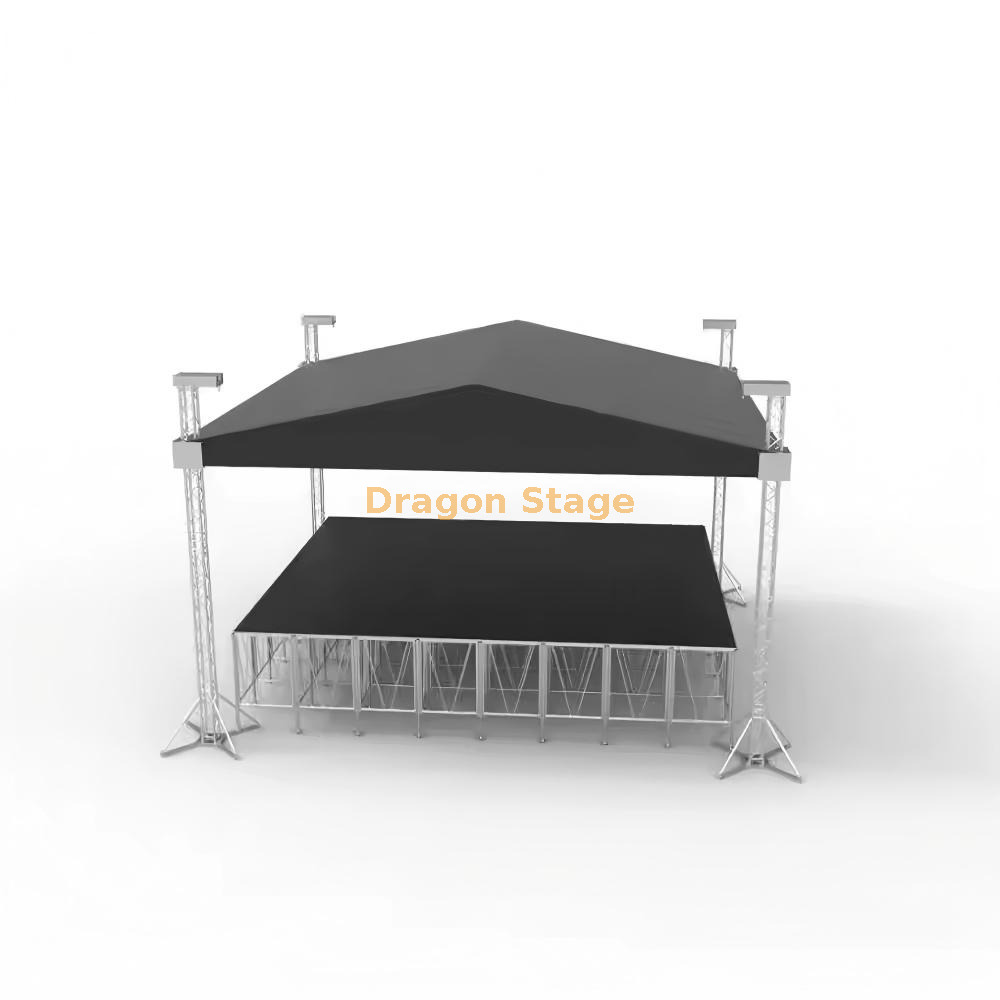

铝制全球户外屋顶桁架系统设计：8x6x6m专业解决方案

1。简介

在快节奏的活动租赁行业，中型户外舞台需要一种既具有视觉冲击力又具有机械性能的结构解决方案。 DragonStage 的 8x6x6m 铝制全球室外屋顶桁架系统专为满足这些精确需求而设计，提供 48 平方米的有顶表演空间。该系统具有 6 米的高度，提供专业灯光图和空中效果所需的垂直间隙。对于活动组织者和技术总监来说，挑战在于部署一个足够坚固以承受各种因素的装备，同时保持足够轻以进行快速运输和安装。这种“全球”设计通过通用兼容性和精密工程满足了这些需求。

2. 挑战与解决方案

活动工作人员面临的主要挫折之一是“设备孤岛”——仅适用于专有部件的桁架。 DragonStage 通过利用“全球”兼容设计解决了这个问题，确保标准夹具、耦合器和配件无缝集成。另一个常见的户外挑战是水管理。平屋顶可以积聚数百磅的雨水，导致结构应力。我们的 8x6x6m 系统采用斜屋顶几何形状和高张力 PVC，有利于即时径流。此外，对于在公园或斜坡等非水平表面举行的活动，我们的塔底座配备了重型可调节调平千斤顶，无论地形如何，都能确保结构完美垂直和安全。

3. 主要特性和优点

该系统由高强度 6082-T6 铝合金制成。该特定等级因其高屈服强度和天然的耐大气腐蚀能力而受到户外旅行的青睐，确保桁架仍然是安全的长期资产（来源： https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

8x6x6m 钻机采用模块化地面支持系统。这使得水平屋顶网格能够在腰部高度组装，在整个结构被提升到 6 米高的高度之前，可以安全地安装照明和音频。根据临时结构的行业安全标准，这种地面支撑方法可显着降低与高空作业相关的风险（来源： https: //www.prolight-sound.com ）。

为了创造一个完整的表演环境，该桁架系统旨在与我们的模块化铝制舞台平台完美搭配。这些甲板具有 18 毫米防滑表面和高承载能力，提供了与高架钻机的专业品质相匹配的稳定基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。 6 米的高度经过专门优化，可为观众提供清晰的视线，同时让“Pro Light”灯具充分发挥光束潜力。
