铝制便携式屋顶桁架结构户外活动音乐会照明 40x60 英尺

5 0 评价

有机玻璃舞台 40x60 英尺高 4 英尺，带 2 个楼梯

屋顶桁架系统 13x7x7m

原价：￥ 67770 - 75032


状态：



立即购买询价

产品品牌：
Dragon Stage

产品描述

包装重量：11.5cbm

包装体积：2500kg

物品	规格				数量
铝制组装阶段	顶：4x4ft （1.22x1.22m）		局部丙烯酸玻璃		50个PC
	122m舞台支架				115 件
	用伸缩管站立				66个PC
	舞台可调式基础				66个PC
舞台楼梯	丙烯酸玻璃18mm	全部的	5	步骤	2个

包装重量：2000kg

包装量：12CBM

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
13.00 m梁（前线）	2套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
7.00 m梁（侧）	2套	3.00 m	50×3.0	CS389×389	4pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
6.00 m支柱	4组	3.00 m	50×3.0	CS289×289	8pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
梁立方体	Spigot Cube 389x389				0pcs
框架塔	钉袖块S				4pcs
	钢基s				4pcs
	顶部s				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	2套	1.30 m	50×3.0	CS289×289	2个
7.00 m顶梁	1套	3.00 m	50×3.0	CS289×289	2个
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	1pcs
6.70 m斜梁	4组	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	4pcs
		1.70 m	50×3.0	CS289×289	4pcs
6.70 m的梯子桁架	6组	3.00 m	50×3.0	CL30,289*50	6pcs
		2.00 m	50×3.0	CL30,289*50	6pcs
		1.70 m	50×3.0	CL30,289*50	6pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	0pcs
		将板与夹具连接			2个
		单夹			12％
		双夹具			8pcs
		屋顶冠层材料：PVC，蓝色或定制。		177.66	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
2.00 m翼梁	2套	3.00 m	50×3.0	CS389×389	0pcs
		2.00 m	50×3.0	CS389×389	2个
		1.00 m	50×3.0	CS389×389	0pcs
6.00 m翅膀支柱	2套	3.00 m	50×3.0	CS289×289	4pcs
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
翅膀塔	钉袖块S				2个
	钢基s				2个
	顶部s				2个
	手动提升，BA05 2ton				2个
	SPIGOT铰链部分，高度1M				2个
	纤维吊带，BA04,2吨3m				2个
	长距离的				8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

铝制便携式屋顶桁架结构和音乐会舞台：40 英尺 x 60 英尺全套

简介：户外音乐会和活动的综合解决方案

Dragon Stage 铝制便携式屋顶桁架结构 与 40 英尺 x 60 英尺舞台系统相结合 ，为专业户外活动提供一体化解决方案。该套件专为大型音乐会、节日和企业聚会而设计，具有坚固的保护性屋顶桁架和宽敞的表演舞台。 Spigot 连接系统可确保快速组装，让您能够快速高效地部署完全专业的设置。

主要特性和组件分解

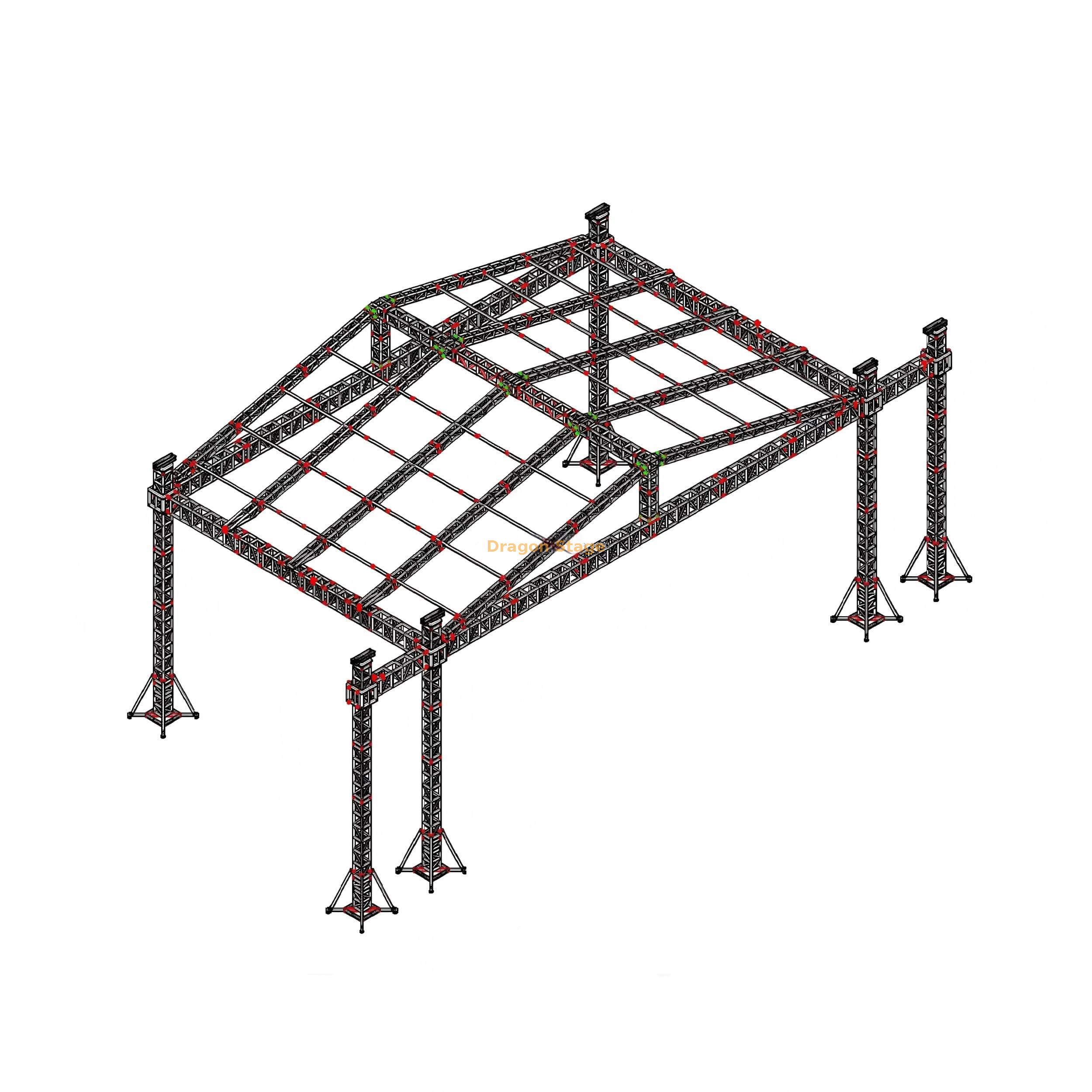

一、桁架屋盖结构（13m x 7m x 7m）

A 形框架屋顶桁架专为高性能和可靠的负载悬挂而设计：

结构尺寸： 13m长x 7m宽x 7m高 （约42.6ft x 23ft x 23ft）。
主桁架型材： 主承重结构采用 CS389x389方形桁架 （400mm x 400mm）， 主管尺寸为 50mm x 3.0mm ，为 13米跨度的 照明和视频屏幕提供高承载能力。
支撑和支柱： 支柱和屋顶组件采用轻型 CS289x289方形桁架 （300mm x 300mm），适合7m垂直高度。
集成翼： 包括 两组 6m 翼柱 和相应的桁架梁，配有专用塔组件和额外的 8 个长支腿，非常适合安装线阵列扬声器（PA 塔）和侧横幅视觉效果。
地面支撑和提升： 该系统包括 6 套 提升塔（4 个主塔、2 个翼塔），配备 插口套筒块 和 2 吨手动葫芦 (BA05)， 用于受控垂直安装。

二.便携式音乐会舞台（40 英尺 x 60 英尺）

随附的舞台平台宽敞，专为美观和表演者安全而设计：

舞台占地面积： 40 英尺 x 60 英尺（12.2 米 x 18.3 米） 的大型 表演区域。
甲板材料： 采用 50 块 4x4ft (1.22mx 1.22m) 有机玻璃/丙烯酸玻璃舞台顶部，提供优质、透明或半透明的外观，非常适合照明效果。
可调节高度： 舞台设置为 4 英尺（1.22 m） 高，使用带有可伸缩管和可调节底座的支架，可在不平坦的室外地形上灵活调平。
配件： 配有支撑、可调节底座和 2 套 5 级亚克力玻璃楼梯.

三．系统物流

成分	尺寸（长x宽x高）	材料简介	重量/体积
舞台甲板	40 英尺 x 60 英尺（12.2 米 x 18.3 米）	亚克力玻璃/铝	2500公斤/11.5立方米
屋顶桁架	13米×7米×7米	CS389x389 和 CS289x289	2000公斤/12立方米
天篷	177.66 平方米	PVC、蓝色或定制颜色	不适用
稳定化	24 根长支腿	钢底座和桁架	不适用

舞台专业人士的实用常见问题解答

问：13m x 7m 的屋顶如何覆盖 40ft x 60ft (18.3mx 12.2m) 的舞台？

答：尺寸表明桁架系统（13m 宽）旨在覆盖 表演舞台的 深度，而延伸宽度（至 18.3m / 60 英尺） 的侧翼 由额外的支柱支撑。这为主舞台区域的索具提供了最佳的屋顶跨度，而舞台本身则延伸到屋顶线之外，以实现最大的尺寸和视觉冲击力。

问：价格中包含所有必需的硬件吗？

答：是的，描述明确指出整个系统包括所有必要的组件，包括 锥形耦合器、安全夹和 连接插口桁架部分所需的销钉。价格范围（67,770 日元 - 75,032 日元）表明最终成本取决于 PVC 顶篷颜色的具体选择或较小的定制。

问：为什么要包含两种不同尺寸的桁架（CS389x389 和 CS289x289）？

答：这是一种 工程混合设计 ，旨在平衡负载能力和成本。型材对于处理 CS389x389 13m 大跨度 上的高弯曲载荷和集中重量至关重要。较轻的 CS289x289 型材足以满足压缩为主导力的垂直塔和屋顶元件的需求，且具有成本效益。
