包装重量：1270kg

包装量：12CBM

主要规格

24英尺×24英尺平屋顶桁架

上部桁架网格的尺寸约为：

24英尺宽×24英尺深
（7.32m×7.32m）

与 A 型框架或弧形屋顶系统不同，该产品采用 扁平矩形架空桁架布局.

外周桁架形成了 24 英尺 × 24 英尺的主框架，而额外的桁架部分位于屋顶区域内。

这种配置适合为活动设备寻找常规架空网格而不是倾斜或弯曲屋顶轮廓的客户。

对于其他屋顶配置，请参阅完整的 屋顶桁架 系列。

20 英尺铝桁架塔

平屋顶结构由支撑 四个垂直的铝桁架塔.

指定塔高：

20英尺/约6.10m

塔式布置在架空桁架网格下方创建了一个开放的活动区​​域。

该图显示了围绕四个主塔位置向外延伸的塔基。最终的底座、支腿、压载物或锚固配置必须根据实际项目要求确定，而不是仅根据插图进行假设。

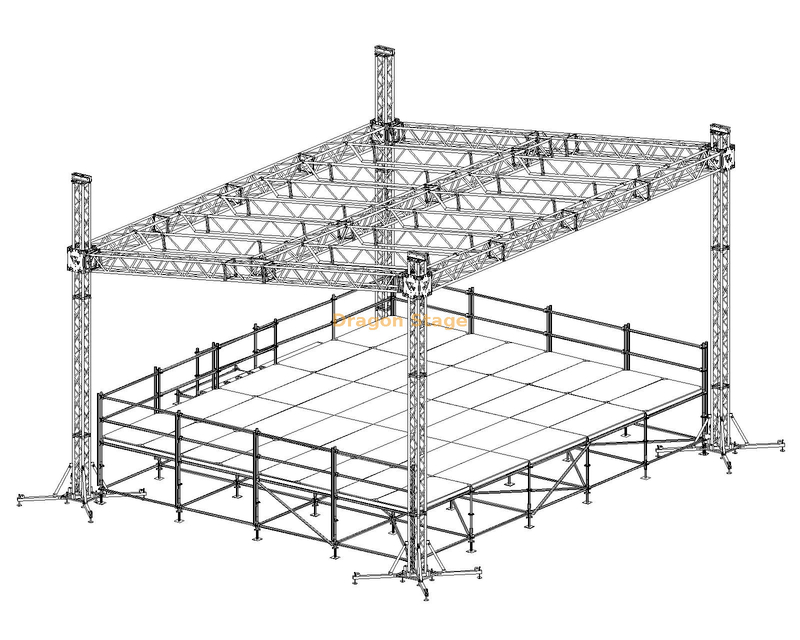

内部交叉桁架网格

这个 24 英尺 × 24 英尺系统的一个显着特点是，架空结构不仅仅是一个空的方形周边。

该图纸包括 主屋顶框架内的 多个内部交叉桁架部分。

这提供了活动布局可能需要照明或其他生产设备的额外位置。

出于报价目的，客户应提供规划的设备布局，以便在生产前确认所需的桁架布置。

DragonStage 还 为定制活动系统提供单独的 铝桁架组件。

四塔吊装配置

该图显示了典型的塔式装配布置，上部桁架框架通过套筒组件在四个角处连接。

这种类型的配置可以使安装比直接在其最终工作高度组装整个屋顶框架更加实用。

确切的起重设备、装配程序和操作方法应根据最终提供的配置来确定。

合适的活动应用

24 英尺 × 24 英尺尺寸提供紧凑至中型活动桁架占地面积，适用于以下应用：

• 中小型音乐会

• DJ表演

• 企业活动

• 户外促销

• 照明装置

• 舞台制作

• 节日

• 展会活动

• 临时表演区

相同的平屋顶概念还可以为更大或更小的活动空间制造不同尺寸。

屋顶盖选项

该产品提供的图纸显示了 开放式平面桁架网格，而不是经过确认的防风雨屋顶覆盖系统.

因此，PVC 屋顶膜或其他防风雨覆盖物 不会自动包含在本产品说明中.

如果客户需要有顶棚，请注明：

• 封面材质

• 所需覆盖面积

• 室内或室外使用

• 侧盖要求

• 安装位置

• 环境要求

添加屋顶膜会改变作用在结构上的条件，因此应将其确认为实际项目的一部分，而不是从“平屋顶桁架”一词中假设。

可选舞台平台

参考图还显示了桁架结构下方的凸起模块化舞台。

但是， 尚未指定该产品的舞台尺寸.

因此，舞台应被视为可选系统，而不是自动包含在 24 英尺 × 24 英尺平屋顶桁架规范中。

如果需要，DragonStage 可以提供架空桁架以及匹配的活动舞台套件。

定制制造

24 英尺 × 24 英尺 × 20 英尺 的配置 代表了这种特定的产品尺寸。

DragonStage 可以制造类似的平屋顶桁架系统，但具有以下不同之处：

• 屋顶宽度

• 屋顶深度

• 塔楼高度

• 桁架横截面

• 内部交叉桁架布局

• 塔式配置

• 舞台尺寸

• 设备位置

• 表面处理

• 配件

对于需要完整定制舞台和桁架套件的客户，DragonStage 可以根据提供的项目图纸和设备要求准备组件配置。

供应中可以包含什么？

根据最终报价，平屋顶桁架套件可能包括：

屋顶桁架组件

• 周边铝桁架

• 内部交叉桁架

• 角连接

• 所需的连接硬件

塔组件

• 四个铝桁架塔

• 套筒块

• 塔连接组件

• 基础组件

• 所需塔配件

可选组件

• 舞台平台

• 舞台楼梯

• 护栏

• 照明支撑桁架

• 附加设备桁架

• 其他活动配件

最终的工程清单应根据确认的图纸来准备，而不是仅根据产品图像进行估算。

报价时我们需要哪些信息？

对于类似的平屋顶桁架系统，请提供：

• 所需屋顶宽度和深度

• 所需塔高度

• 室内或室外使用

• 安装位置

• 照明设备数量及重量

• LED 屏幕（如果有）

• 扬声器或线阵列（如果有）

• 其他悬挂设备

• 所需装备位置

• 是否需要顶盖

• 是否需要舞台平台

• 舞台尺寸（如果需要）

• 地面条件

• 可用的项目图纸

对于定制舞台和桁架项目，您还可以通过我们的 定制舞台制作 服务联系 DragonStage。

重要工程说明

已确认的产品尺寸为：

屋顶桁架：24英尺×24英尺
塔高：20英尺

该图还支持识别具有内部交叉桁架构件的四塔平屋顶配置。

然而，所提供的信息并未 证实 ：

• 桁架横截面

• 主管规格

• 允许悬挂负载

• 最大照明负载

• 扬声器或LED负载

• 抗风能力

• 镇流器要求

• 锚固要求

• 屋顶盖风荷载

• 安全系数

• 工程审批

这些项目取决于最终的设备配置、安装环境、地面条件、覆盖要求和工程验证。

常问问题

该平屋顶桁架系统的尺寸是多少？

架空桁架结构尺寸约为 24ft × 24ft (7.32m × 7.32m).

塔有多高？

指定塔高为 20ft，约6.10m.

使用了多少个塔？

该配置使用 四个垂直铝桁架塔.

屋顶包括内部桁架吗？

是的。所提供的图纸显示了 24 英尺 × 24 英尺周边框架内的多个内部交叉桁架构件。

包括舞台吗？

参考图中显示了一个载物台，但该产品未指定其尺寸。因此，它可以作为可选的定制系统提供。

这个平屋顶桁架是否包括防水屋顶盖？

不是自动的。当前图纸显示了一个开放式桁架框架。如果需要 PVC 或其他屋顶覆盖物，应单独指定。

屋顶桁架上可以悬挂照明设备吗？

该结构可以围绕活动设备要求进行配置，但在确认适当的配置之前，必须提供设备类型、数量、单重、总重量和悬挂位置。

DragonStage可以生产其他尺寸吗？

是的。屋顶尺寸、塔高、内部桁架布局以及相关舞台组件可根据项目定制。
