图纸名称

BS350圆管端板三角螺栓连接铝桁架+定制弧形桁架

工程图文件参考

绘图索引

图纸信息

BS350 三角形螺栓连接桁架概述

BS350 铝三角螺栓连接桁架系统 专为室外屋顶结构、天篷框架和定制弧形铝桁架应用而设计。

该结构采用 350mm 三角形轮廓和 50mm 圆管主弦杆，在轻质结构和结构稳定性之间实现了平衡。

模块化的螺栓连接设计，可以根据不同的项目要求制造直线和弯曲的部分，使其适合定制的户外活动结构。

主要特点

1. 三角形结构设计

三角形几何提供：

• 改善扭转稳定性；

• 高效的负载分配；

• 结构性能轻量化；

• 适合弯曲屋顶应用的形状。

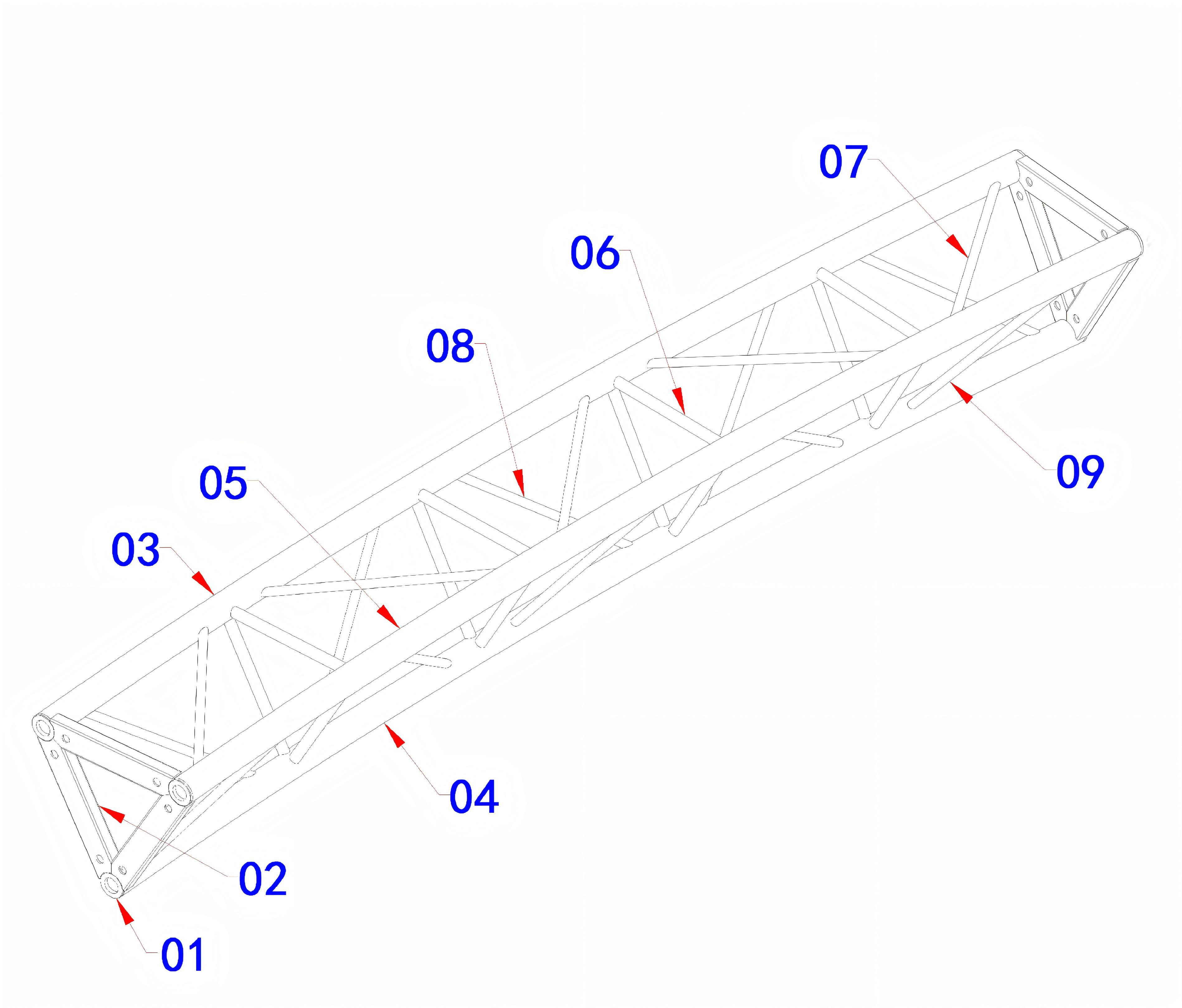

2. 定制弧形制造

BS350可以根据项目要求制造成不同的弯曲配置。

可用半径示例：

• R3.057m；

• R7.412m；

• R12.269m。

这允许系统用于：

• 弧形活动屋顶；

• 冠层结构；

• 建筑铝框架。

3、螺栓连接系统

端板螺栓连接提供：

• 交通便利；

• 快速组装；

• 配置灵活；

• 维护方便。

结构部件

可用规格

应用

室外屋顶结构

BS350适用于：

• 临时活动屋顶结构；

• 室外雨棚系统；

• 节日和展览结构；

• 弧形铝制屋顶框架。

有关的：

室外舞台屋顶系统

定制弧形铝结构

弧形桁架设计可用于：

• 建筑弧形框架；

• 装饰铝结构；

• 定制的事件结构。

有关的：

定制舞台制作

连接系统

BS350系统采用 圆管端板螺栓连接方式.

优点：

模块化组装

不同的长度和弯曲部分可以根据项目设计进行组合。

运输效率

螺栓连接的部件可以分开，以便于运输和储存。

定制工程

半径、长度和配置可根据结构要求定制。

工程考虑

对于室外屋顶结构，最终设计应考虑：

• 总跨度；

• 屋顶覆盖材料；

• 风荷载要求；

• 支持职位；

• 安装环境。

对于大型室外结构，可能需要根据当地法规进行工程验证。

有关的：

工程解决方案

相关产品

BS350弧形三角桁架可与以下组合组合：

• 标准照明桁架系统；

• 室外屋顶桁架系统；

• 定制铝结构；

• 活动天篷框架；

• 展览结构。

有关的：

连接材料系统

常问问题

1、BS350铝桁架的用途是什么？

BS350三角形铝桁架主要设计用于室外屋顶结构、雨篷系统和定制弧形铝框架。

2、BS350桁架尺寸是多少？

BS350具有约三角形外形 350mm宽×350mm高的，采用 50mm铝圆管 作为主弦杆。

3. BS350桁架可以做成弧形吗？

是的。 BS350可根据项目需求定制不同的弯曲半径，包括R3.057m、R7.412m、R12.269m。

4. BS350使用什么连接系统？

BS350采用端板螺栓连接系统，安装拆卸方便。

5. BS350适用于室外屋顶结构吗？

是的。 BS350 适用于室外屋顶和天篷应用。然而，最终设计应考虑风力条件、屋顶材料和结构要求。

设计须知

图纸代表标准 BS350 三角形螺栓连接桁架配置和定制弯曲桁架示例。

实际结构性能取决于工程尺寸、环境条件、荷载要求和安装方法。
