图纸名称

CSG400铝插口箱式桁架（销钉连接箱式桁架）

工程图文件参考

绘图索引

图纸信息

CSG400 插口箱桁架概述

CSG400 铝制插口箱桁架 是一款模块化结构桁架组件，专为专业活动结构、照明系统、室外雨棚框架和临时屋顶结构而设计。

CSG400采用 400mm方型、 , 50mm直径铝圆管 、 2mm壁厚，为需要较大结构尺寸、可靠刚性和灵活安装的应用提供了坚固稳定的结构解决方案。

一体化的 插销连接系统， 可根据项目需求，快速组装、便捷拆卸，并灵活组合不同长度的桁架。

与较小的箱形桁架系统相比，CSG400 提供了更高的结构高度和更高的抗扭能力，使其适用于专业照明结构、室外屋顶系统和临时活动结构。

主要特点

1. 坚固的箱式桁架结构

与单排梯桁架系统相比，箱形桁架设计提供：

• 更高的抗扭能力；

• 整体刚性更好；

• 提高结构稳定性；

• 多方向负载分配；

• 更好的照明和临时结构性能。

2. 轻质铝结构

铝合金结构提供：

• 高强度重量比；

• 运输、装卸方便；

• 适合户外应用的耐腐蚀；

• 保养得当，使用寿命长；

• 减少安装工作量。

3. 快速插口连接

引脚连接系统允许：

• 快速组装和拆卸；

• 桁架系统的模块化扩展；

• 减少安装时间；

• 储存、运输方便；

• 灵活配置不同的活动布局。

结构部件

可用规格

应用

室外屋顶和天篷结构

CSG400 可用作以下结构部件：

• 户外活动屋顶；

• 临时顶篷系统；

• 节日结构；

• 展览屋顶框架；

• 定制铝结构。

有关的：

室外舞台屋顶系统

灯光和活动结构

CSG400 还适用于：

• 主照明桁架；

• 图腾结构；

• 音乐会灯光系统；

• 展览结构；

• 专业活动设施。

有关的：

音乐会活动结构

连接系统

CSG400 采用插销连接系统。

这种模块化连接方法提供：

高效安装

桁架截面可以快速连接，无需复杂的螺栓组装。

灵活配置

可以组合不同的长度来满足各种活动布局和结构要求。

交通便利

模块化部分简化了包装、运输和存储。

工程考虑

对于室外结构，最终的系统设计应考虑：

• 总跨长；

• 施加的载荷；

• 照明设备重量；

• 屋顶覆盖物重量；

• 风况；

• 支持职位；

• 地面条件。

对于大型室外构筑物，应当按照工程要求完成工程验证。

有关的：

工程解决方案

相关产品

CSG400 可与：

• 铝制照明桁架系统；

• 室外屋顶结构；

• 活动支持结构；

• 定制舞台系统。

有关的：

定制舞台制作

常问问题

1. CSG400插口箱桁架的用途是什么？

CSG400主要用于结构稳定性要求较高的专业照明结构、室外屋顶系统、雨棚结构和临时活动框架。

2、CSG400桁架的规格是什么？

CSG400 采用 400mm 箱体轮廓， 使用 50mm 直径、2mm 壁厚的铝管.

3. CSG400采用什么连接系统？

CSG400采用 插销连接系统，可快速安装和拆卸。

4. CSG400有哪些长度可供选择？

目前的标准长度包括：

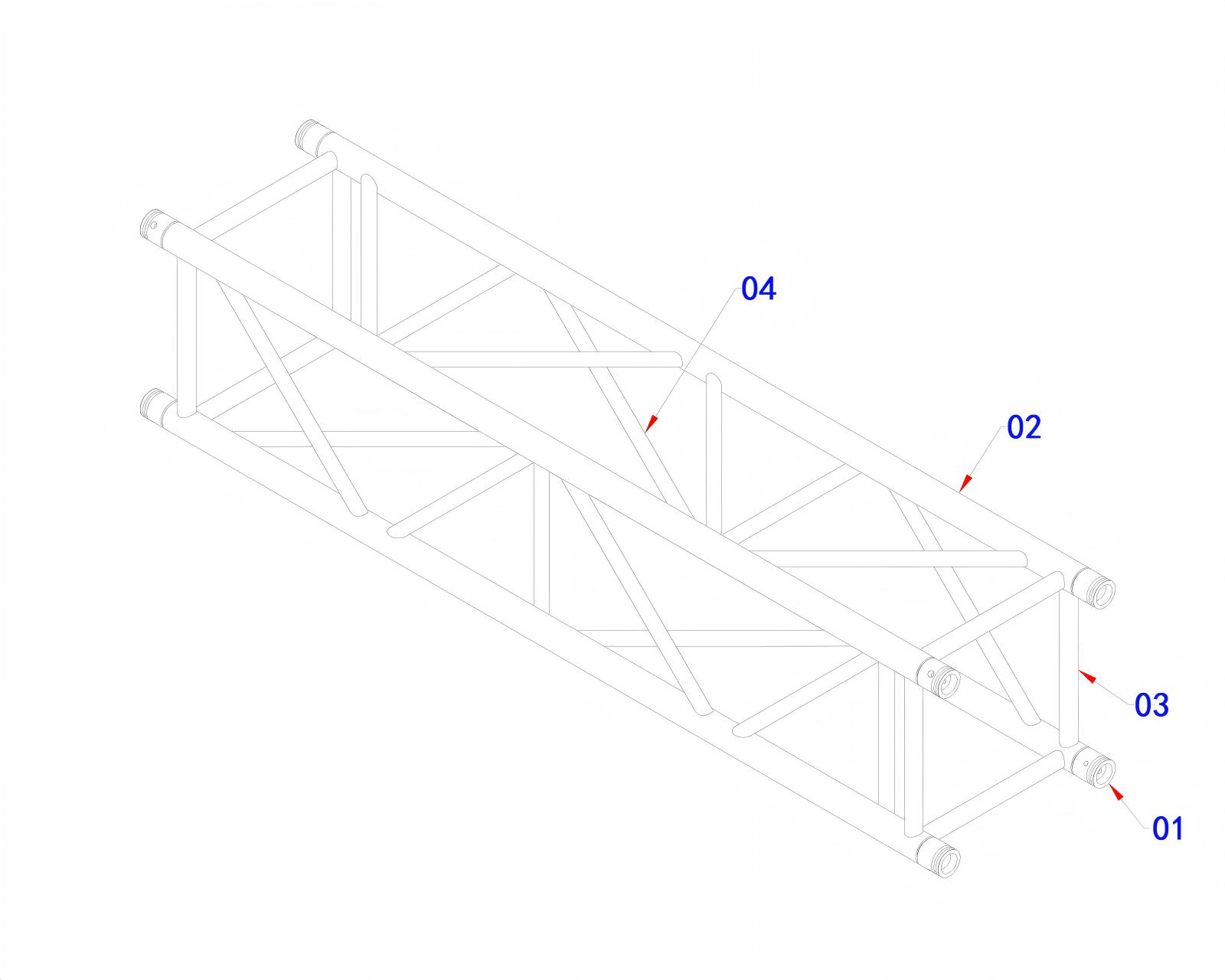

• 1.8m；

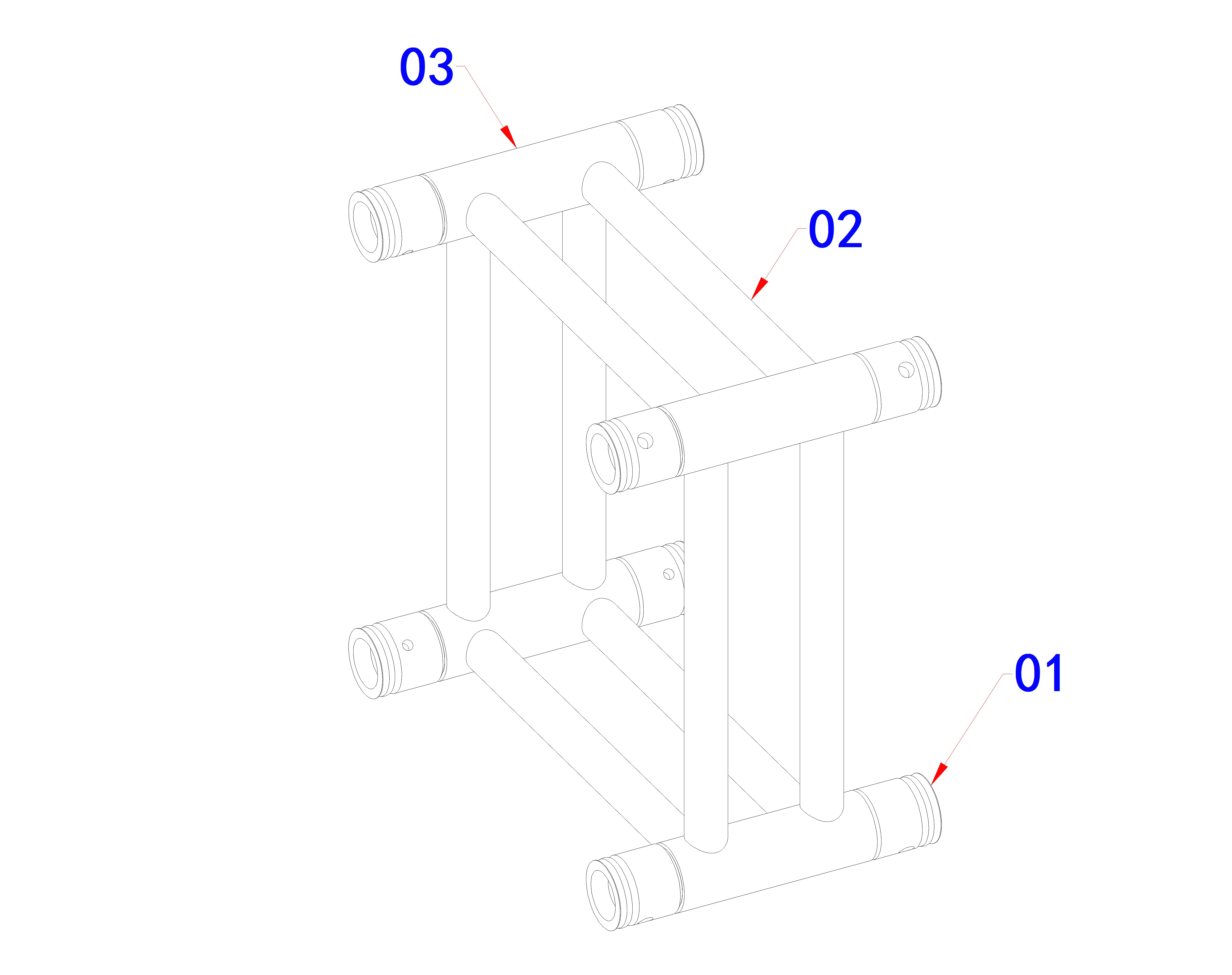

• 0.25m。

也可根据项目要求生产定制长度。

5. CSG400可以用于室外屋顶结构吗？

是的。 CSG400通常用于室外屋顶和雨棚结构。最终应用应考虑跨度、载荷条件和环境要求。

设计须知

图纸代表标准 CSG400 铝制插口箱桁架配置.

实际结构性能取决于完整的系统设计、连接方法、载荷条件、安装环境和工程要求。

对于大型室外结构，建议根据项目情况进行专业结构评估。
