CS389铝插口箱式桁架（销钉连接箱式桁架）
绘图索引 | 配置 | 长度 |
|---|---|---|
4315 | 插口箱桁架 | 2.1m |
4315 | 插口箱桁架 | 2.25m |
物品 | 细节 |
|---|---|
绘图系列 | CS389 插口箱桁架 |
结构类型 | 室外屋架结构/室内外照明结构 |
应用 | 室外雨棚结构、主照明桁架、图腾结构、室内外活动结构 |
横截面宽度 | 389毫米 |
主管 | 50mm铝圆管 |
管壁厚度 | 3毫米 |
桁架类型 | 箱形桁架 |
长度选项 | 2.1m / 2.25m |
环境 | 室外屋顶桁架系统、室内外照明结构 |
材料 | 铝合金 |
连接系统 | 插销连接 |
绘图类型 | 2D CAD 绘图 |
设计目的 | 室外屋顶系统和照明结构的结构部件 |
相关产品 | 标准照明桁架系统和室外屋顶结构 |
CS389 铝制插口箱桁架 是一种模块化结构桁架组件，专为专业活动结构、照明系统、室外雨棚框架和临时屋顶结构而设计。
CS389采用 389mm 方形轮廓, 、50mm 直径铝圆管 和 3mm 壁厚，为专业活动结构中需要更高负载能力、更高刚性和可靠性能的应用提供坚固稳定的结构解决方案。
一体化的 插销连接系统， 可根据项目需求，快速组装、便捷拆卸，并灵活组合不同长度的桁架。
与较小的箱形桁架系统相比，CS389 提供了更大的结构深度、更高的抗扭性和更强的稳定性，使其适用于更大的照明结构、户外屋顶系统和专业活动应用。
与单排梯桁架系统相比，箱形桁架设计提供：
更高的抗扭能力；
整体刚性更好；
提高结构稳定性；
多方向负载分配；
室外屋顶和照明结构具有更好的性能。
铝合金结构提供：
高强度重量比；
运输、装卸方便；
适合户外应用的耐腐蚀；
保养得当，使用寿命长；
减少安装工作量。
引脚连接系统允许：
快速组装和拆卸；
桁架系统的模块化扩展；
减少安装时间；
储存、运输方便；
灵活配置不同的活动布局。
成分 | 描述 |
|---|---|
主和弦 | 四根 50mm 铝圆管形成初级箱体结构 |
横梁 | 水平连接管保持桁架几何形状 |
对角支撑 | 内部斜管提高刚性和稳定性 |
插口连接器 | 桁架截面之间的集成连接系统 |
锁销 | 用于安全组装的机械锁定组件 |
模型 | 型材尺寸 | 管材规格 | 连接类型 | 长度 | 材料 |
|---|---|---|---|---|---|
CS389-2.1 | 389毫米 | Ø50mm×3mm壁厚 | 插销连接 | 2.1m | 铝合金 |
CS389-2.25 | 389毫米 | Ø50mm×3mm壁厚 | 插销连接 | 2.25m | 铝合金 |

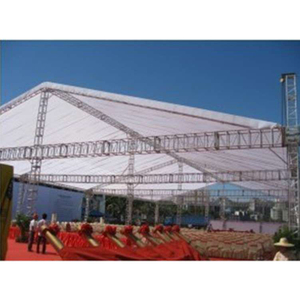

CS389 可用作以下结构部件：
户外活动屋顶；
临时顶篷系统；
节日结构；
展览屋顶框架；
定制铝结构。
有关的：

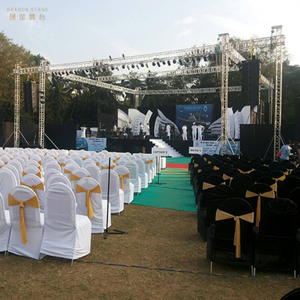

CS389还适用于：
主照明桁架；
图腾结构；
音乐会灯光系统；
展览结构；
专业活动设施。
有关的：
CS389 采用插销连接系统。
这种模块化连接方法提供：
桁架截面可以快速连接，无需复杂的螺栓组装。
可以组合不同的长度来满足各种活动布局和结构要求。
模块化部分简化了包装、运输和存储。
对于室外结构，最终的系统设计应考虑：
总跨长；
施加的载荷；
照明设备重量；
屋顶覆盖物重量；
风况；
支持职位；
地面条件。
对于大型室外构筑物，应当按照工程要求完成工程验证。
有关的：
CS389 可与：
铝制照明桁架系统；
室外屋顶结构；
活动支持结构；
定制舞台系统。
有关的：
CS389主要用于结构稳定性要求较高的专业照明结构、室外屋顶系统、雨棚结构和临时活动框架。
CS389 采用 389mm 箱体轮廓， 采用 直径 50mm、壁厚 3mm 的铝管.
CS389采用 插销连接系统，可快速安装和拆卸。
目前的标准长度包括：
2.1m；
2.25m。
也可根据项目要求生产定制长度。
是的。 CS389通常用于室外屋顶和雨棚结构。最终应用应考虑跨度、载荷条件和环境要求。

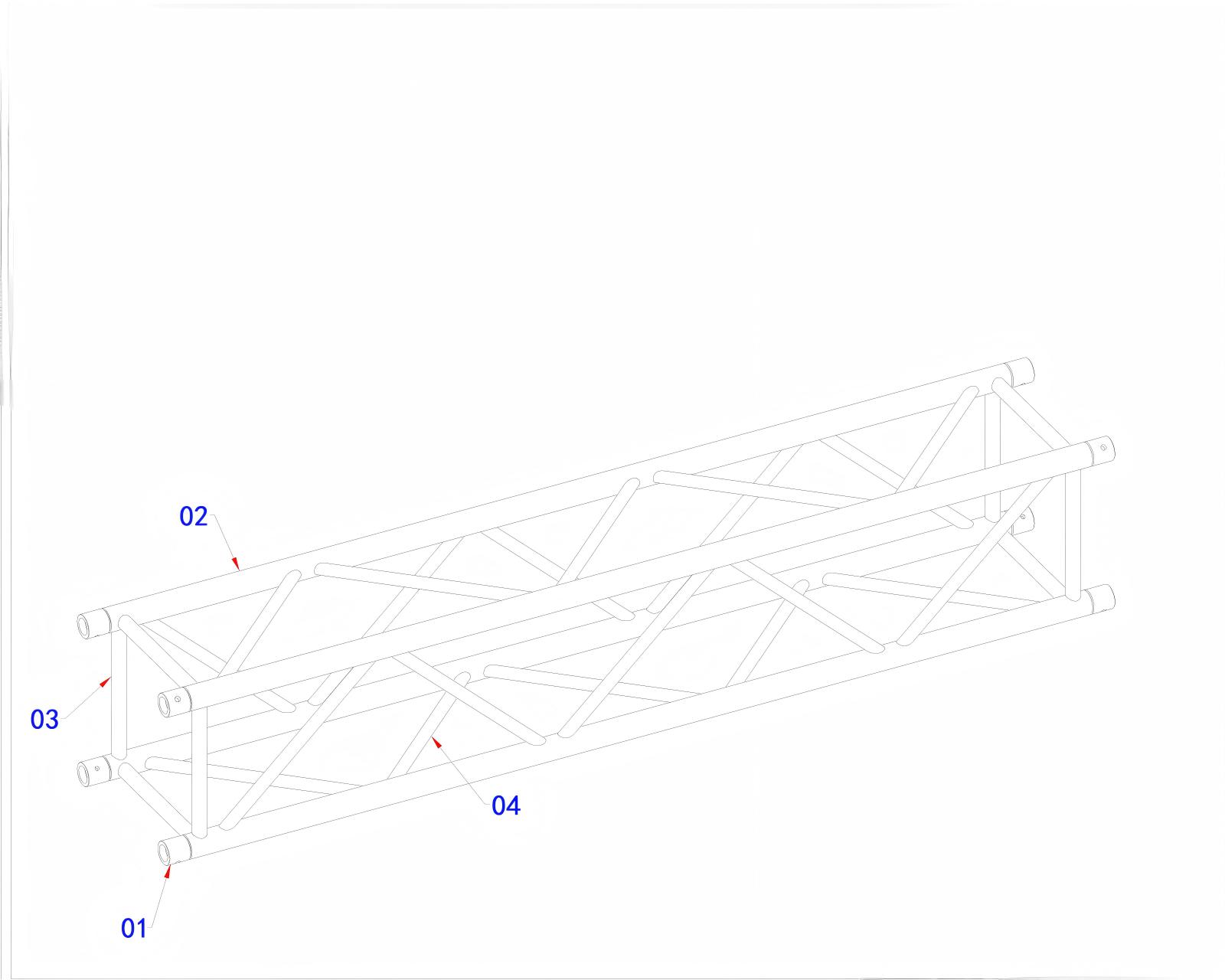

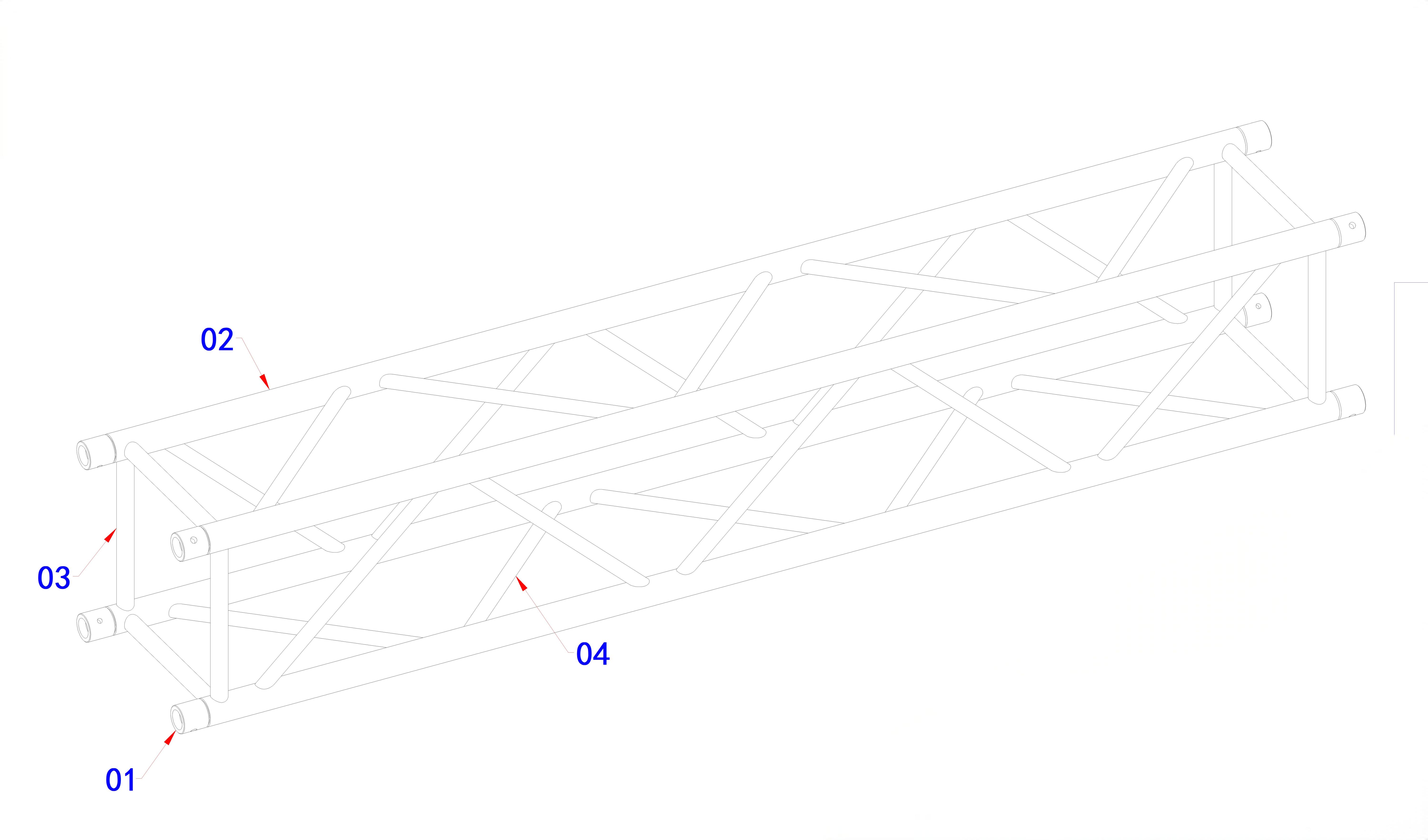

图纸代表标准 CS389 铝制插口箱桁架配置.
实际结构性能取决于完整的系统设计、连接方法、载荷条件、安装环境和工程要求。
对于大型室外结构，建议根据项目情况进行专业结构评估。
