图纸名称

CS289铝插口箱式桁架（销钉连接箱式桁架）

工程图文件参考

绘图索引

图纸信息

CS289 插口箱桁架概述

CS289 铝制插口箱桁架 是一种模块化结构桁架组件，专为专业活动结构、照明系统、室外雨棚框架和临时屋顶结构而设计。

CS289具有 289mm 方形轮廓、直径 50mm 铝圆管和 3mm 壁厚，为与梯桁架系统相比需要更高结构稳定性的应用提供了坚固且轻质的解决方案。

集成的 插销连接系统 可实现快速安装、高效运输以及不同桁架长度的灵活组合。

主要特点

1. 坚固的箱式桁架结构

与单排梯桁架系统相比，箱形桁架设计提供：

• 更高的抗扭能力；

• 整体刚性更好；

• 提高照明和屋顶结构的稳定性；

• 多向负载分配。

2. 轻质铝结构

铝合金结构提供：

• 高强度重量比；

• 运输、装卸方便；

• 适合户外应用的耐腐蚀；

• 正确维护下使用寿命长。

3. 快速插口连接

引脚连接系统允许：

• 快速组装和拆卸；

• 桁架系统的模块化扩展；

• 减少安装时间；

• 储存、运输方便。

结构部件

可用规格

应用

室外屋顶和天篷结构

CS289 可用作以下结构部件：

• 户外活动屋顶；

• 临时顶篷系统；

• 节日结构；

• 展览屋顶框架；

• 定制铝结构。

有关的：

室外舞台屋顶系统

灯光和活动结构

CS289还适用于：

• 主照明桁架；

• 图腾结构；

• 音乐会灯光系统；

• 展览结构；

• 专业活动设施。

有关的：

音乐会活动结构

连接系统

CS289采用 插销连接系统.

这种模块化连接方法提供：

高效安装

桁架截面可以快速连接，无需复杂的螺栓组装。

灵活配置

不同的长度可以组合以满足各种活动布局。

交通便利

模块化部分简化了包装、运输和存储。

工程考虑

对于室外结构，最终的系统设计应考虑：

• 总跨长；

• 施加的载荷；

• 照明设备重量；

• 屋顶覆盖物重量；

• 风况；

• 支持职位；

• 地面条件。

对于大型室外构筑物，应当按照工程要求完成工程验证。

有关的：

工程解决方案

相关产品

CS289 可与：

• 铝制照明桁架系统；

• 室外屋顶结构；

• 活动支持结构；

• 定制舞台系统。

有关的：

定制舞台制作

常问问题

1.CS289插口箱桁架的用途是什么？

CS289主要用于专业照明结构、室外屋顶系统、天篷结构和临时活动框架。

2、CS289桁架的规格是什么？

CS289 采用 289 毫米的箱体轮廓， 采用 直径 50 毫米、壁厚 3 毫米的铝管.

3. CS289使用什么连接系统？

CS289采用 插销连接系统，可快速安装和拆卸。

4. CS289有哪些长度可供选择？

标准长度包括 0.6m、1.14m、1.4m、1.56m、2.8m和4.13m 。也可根据项目要求生产定制长度。

5. CS289可以用于室外屋顶结构吗？

是的。 CS289通常用于室外屋顶和天篷结构。最终应用应考虑跨度、载荷条件和环境要求。

设计须知

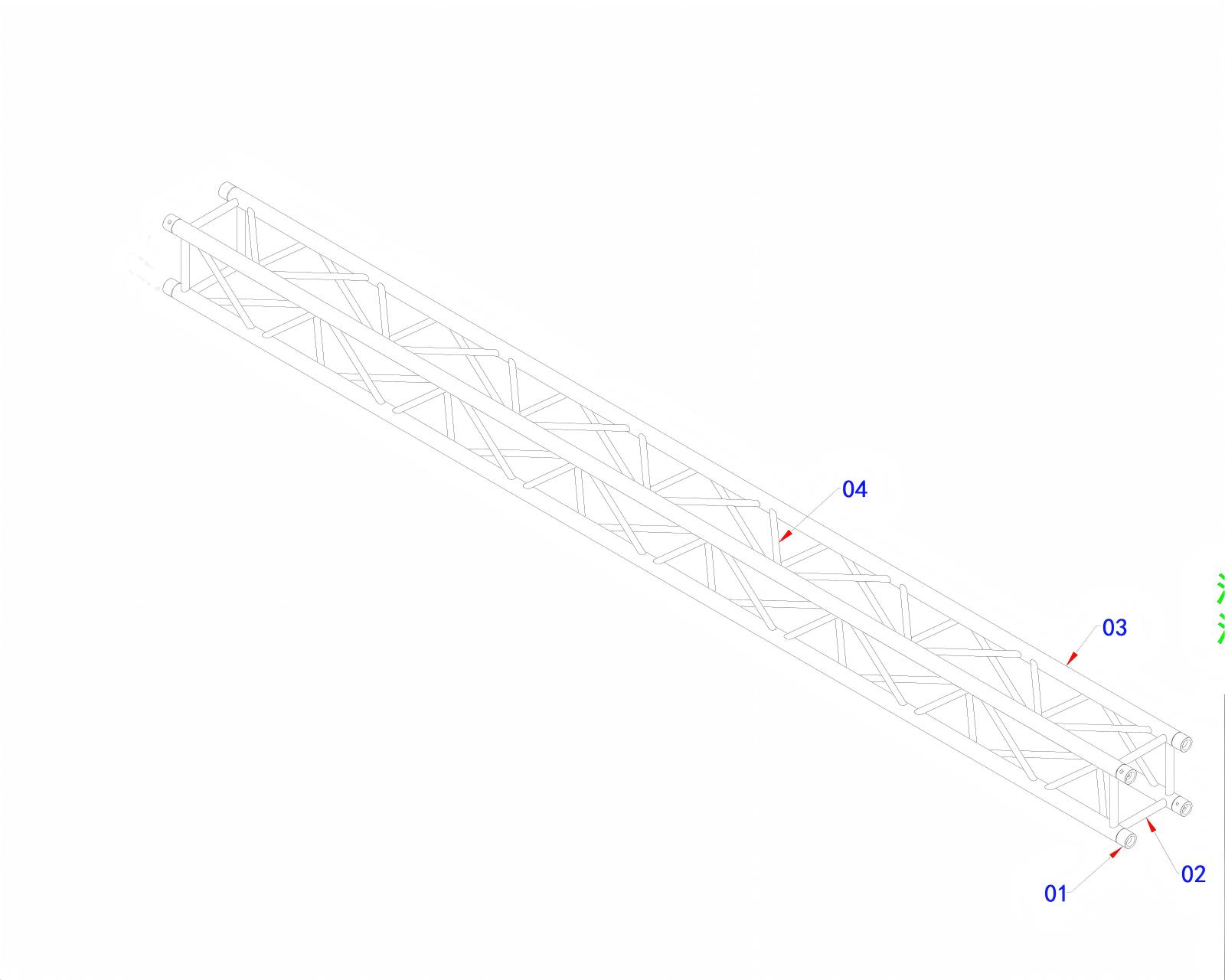

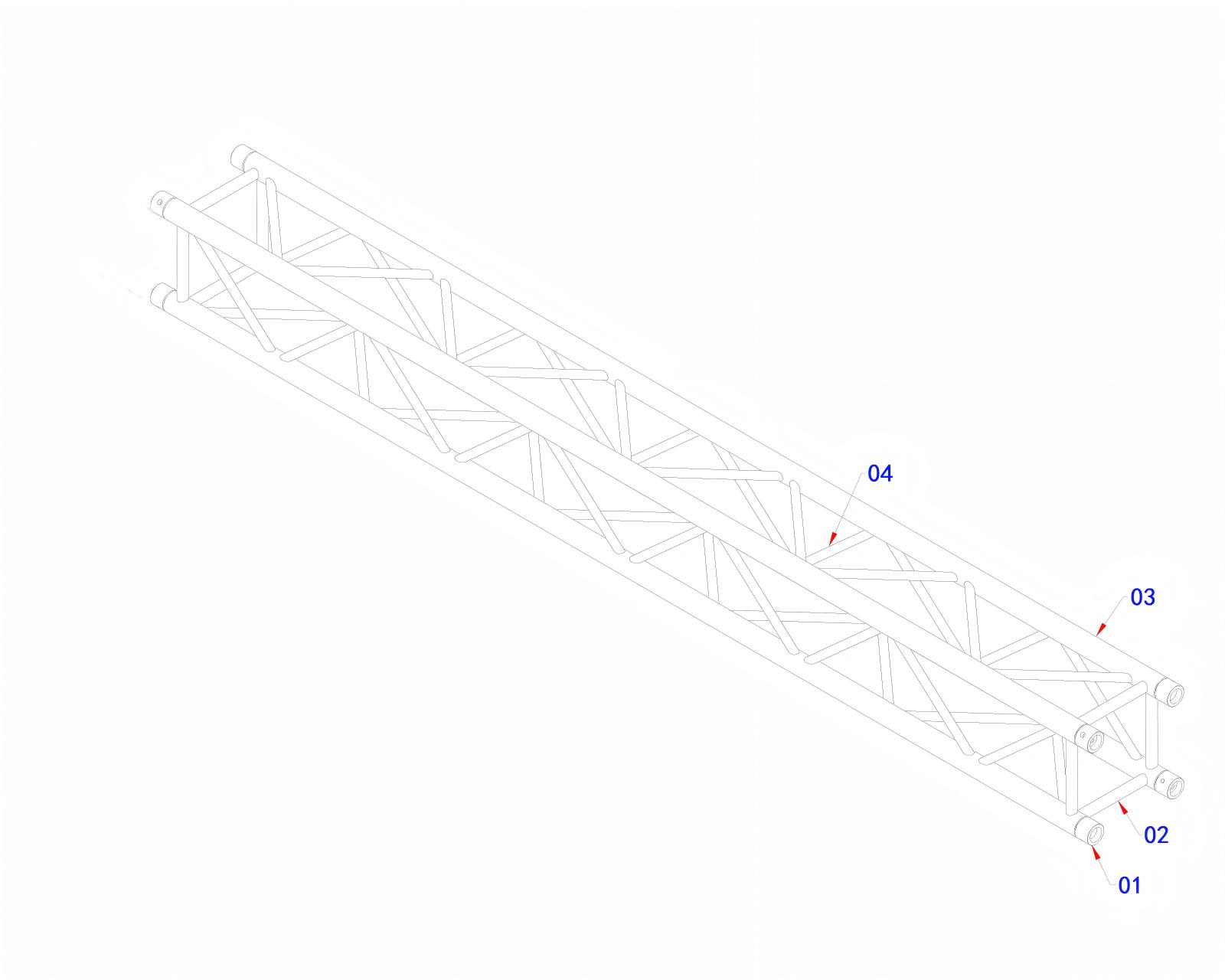

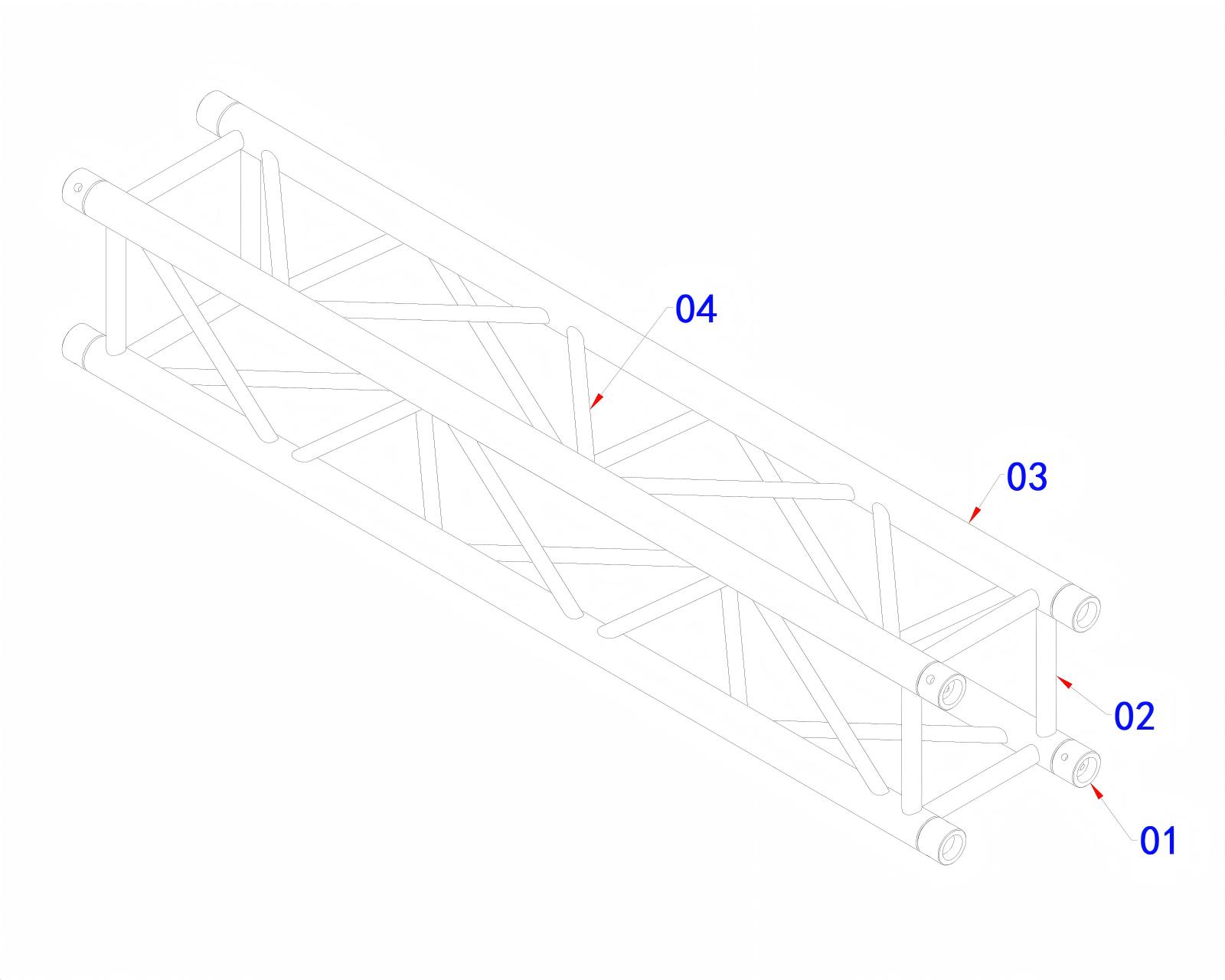

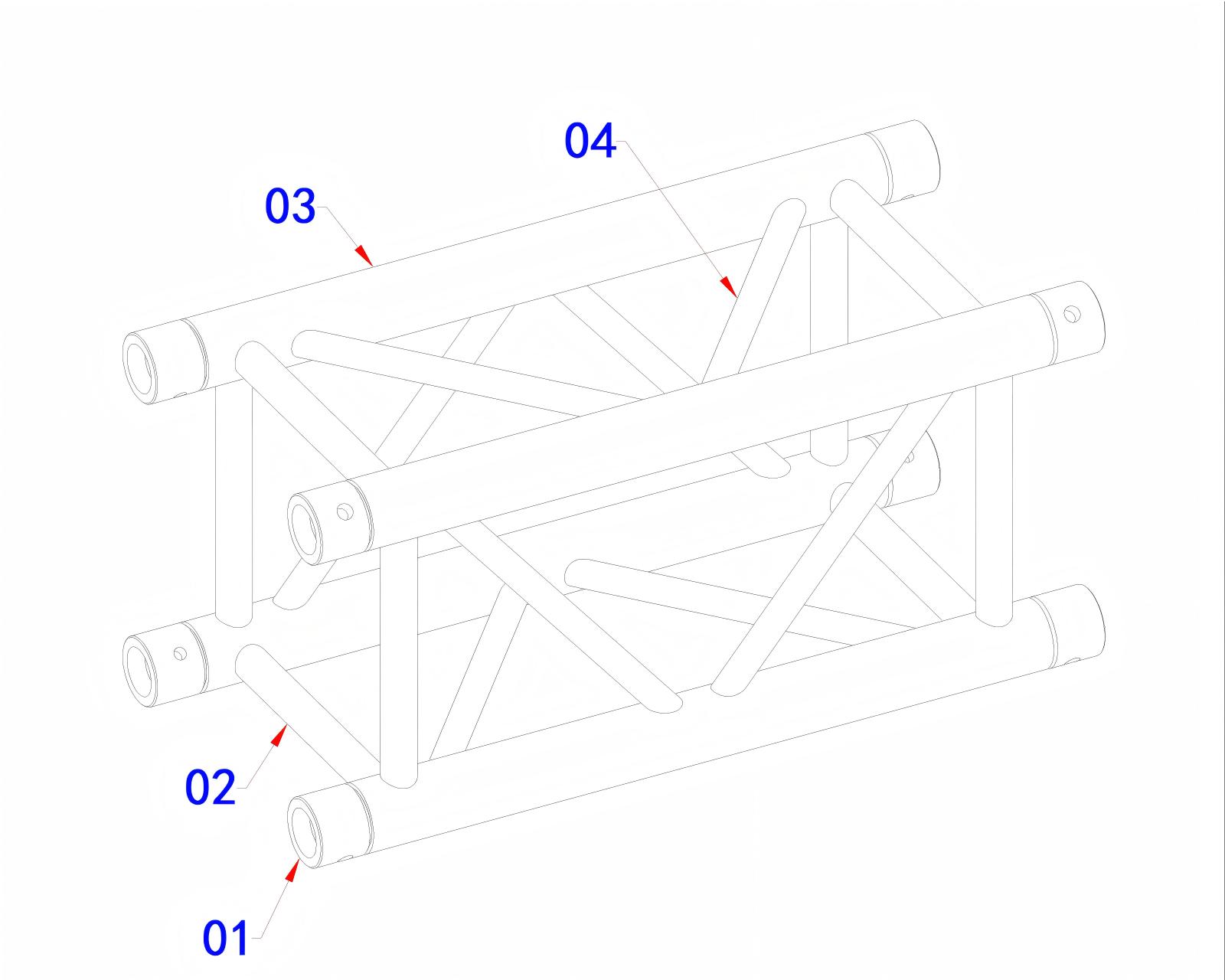

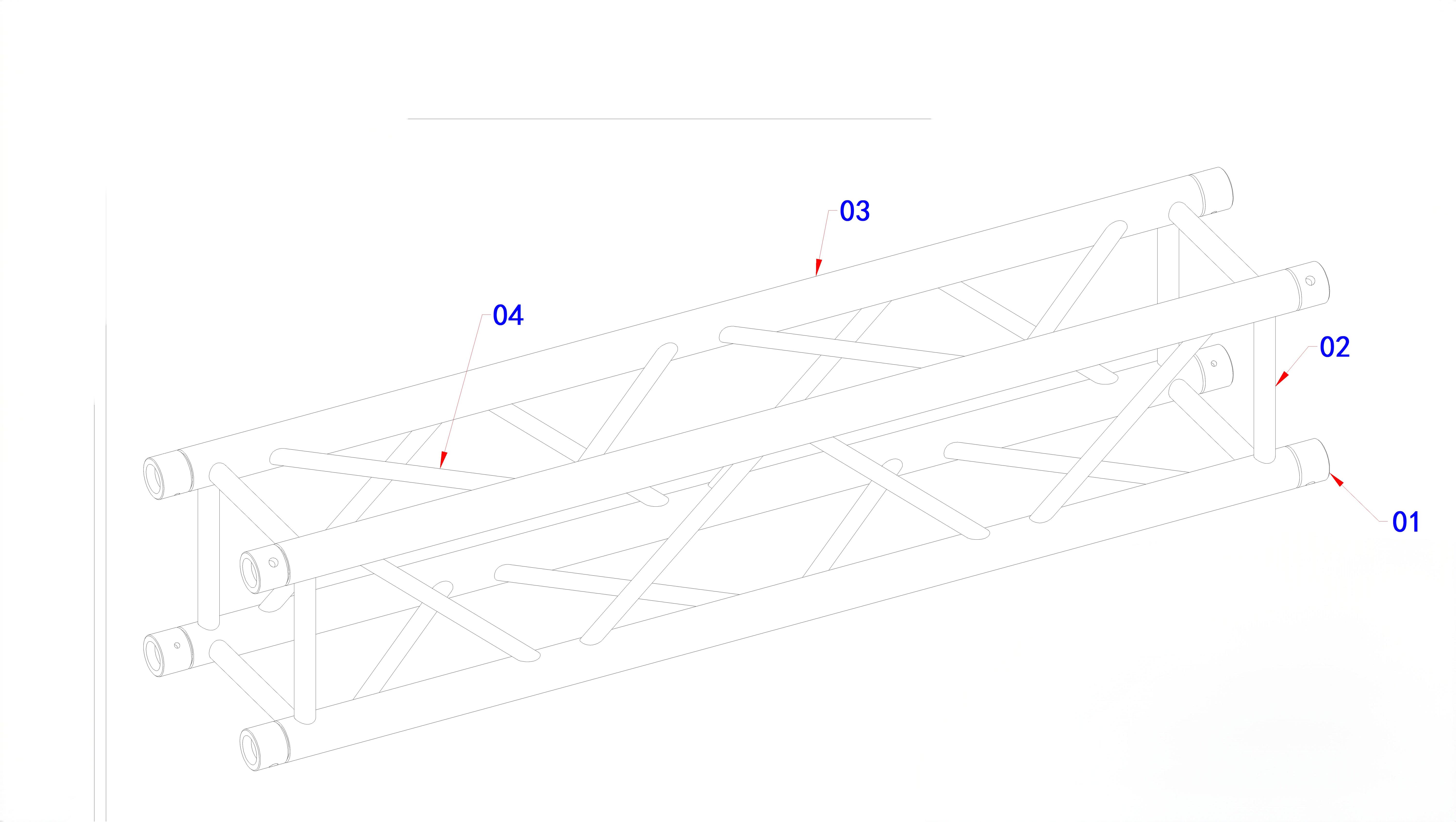

图纸代表标准 CS289 铝制插口箱桁架配置。

实际结构性能取决于完整的系统设计、连接方法、载荷条件、安装环境和工程要求。
