图纸名称

CL289单排插口梯架（销钉连接梯架）

工程图文件参考

绘图索引

图纸信息

CL289 单排插口梯桁架概述

CL289 单排插口梯桁架 是一种轻质铝桁架组件，专为室外屋顶结构、天篷系统和临时活动框架而设计。

该梯架具有 289 毫米宽的轮廓和 50 毫米圆管主弦杆，为需要轻质结构和快速组装的场合提供了简单高效的结构解决方案。

插销 连接系统 允许快速安装和拆卸，使其适合移动活动结构和可重复使用的户外应用。

主要特点

1. 轻量化梯架结构

单排梯子设计提供：

• 轻量化运输；

• 安装简单；

• 高效的材料利用；

• 为顶篷框架提供合适的结构支撑。

2. 插口连接系统

销连接结构提供：

• 快速组装和拆卸；

• 减少安装时间；

• 交通便利；

• 与其他桁架组件的模块化组合。

3. 户外应用设计

CL289适用于：

• 户外活动屋顶；

• 临时顶篷结构；

• 展览结构；

• 中小型屋顶框架。

结构部件

可用规格

应用

室外屋顶桁架结构

CL289 可用作：

• 室外雨棚框架；

• 小型活动屋顶结构；

• 临时避难所；

• 展览屋顶系统。

有关的：

室外舞台屋顶系统

模块化事件结构

插口梯桁架系统可与：

• 照明桁架系统；

• 屋顶支撑结构；

• 定制铝框架。

有关的：

连接材料系统

连接系统

CL289采用 插销连接系统.

优点：

快速安装

集成插口设计允许快速连接各部分，无需复杂的螺栓组装。

模块化设计

可以根据项目要求组合不同的长度。

可重复使用的结构

适合需要重复安装的租赁公司和活动供应商。

工程考虑

对于室外屋顶结构，最终设计应考虑：

• 屋顶总跨度；

• 屋顶覆盖材料；

• 风荷载要求；

• 支持安排；

• 安装条件。

大型室外结构可能需要根据当地安全要求进行工程验证。

有关的：

工程解决方案

相关产品

CL289 可与：

• 标准照明桁架系统；

• 室外屋顶桁架系统；

• 铝制天篷结构；

• 自定义事件结构。

有关的：

定制舞台制作

常问问题

1. CL289梯架的用途是什么？

CL289主要用于需要轻质铝桁架组件的室外屋顶结构、雨棚框架和临时活动结构。

2、CL289桁架尺寸是多少？

CL289 型材宽度289mm ，采用 50mm铝圆管 作为主要结构件。

3. CL289使用什么连接系统？

CL289 采用 插销连接系统，可快速组装和拆卸。

4. CL289可以定制不同长度吗？

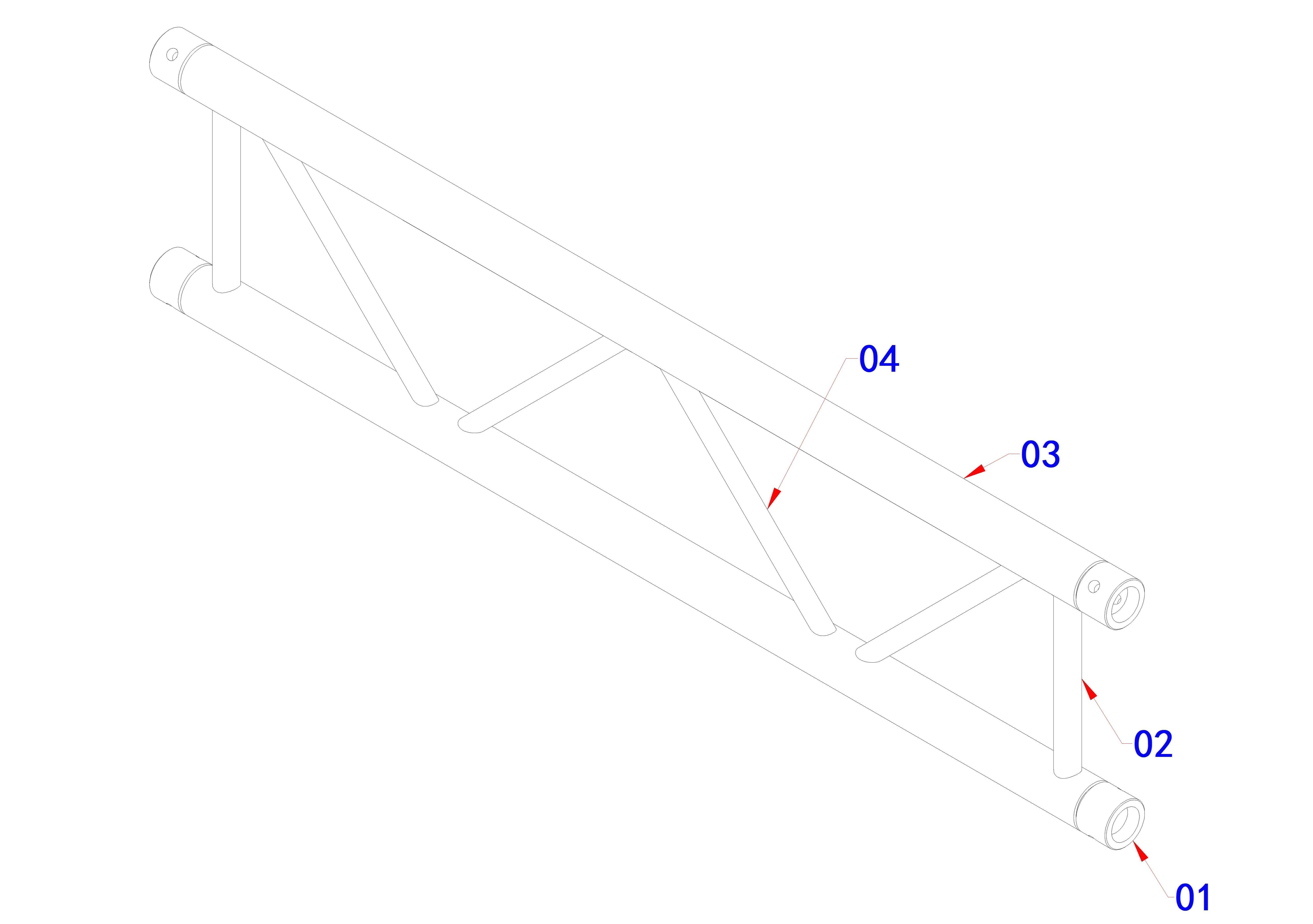

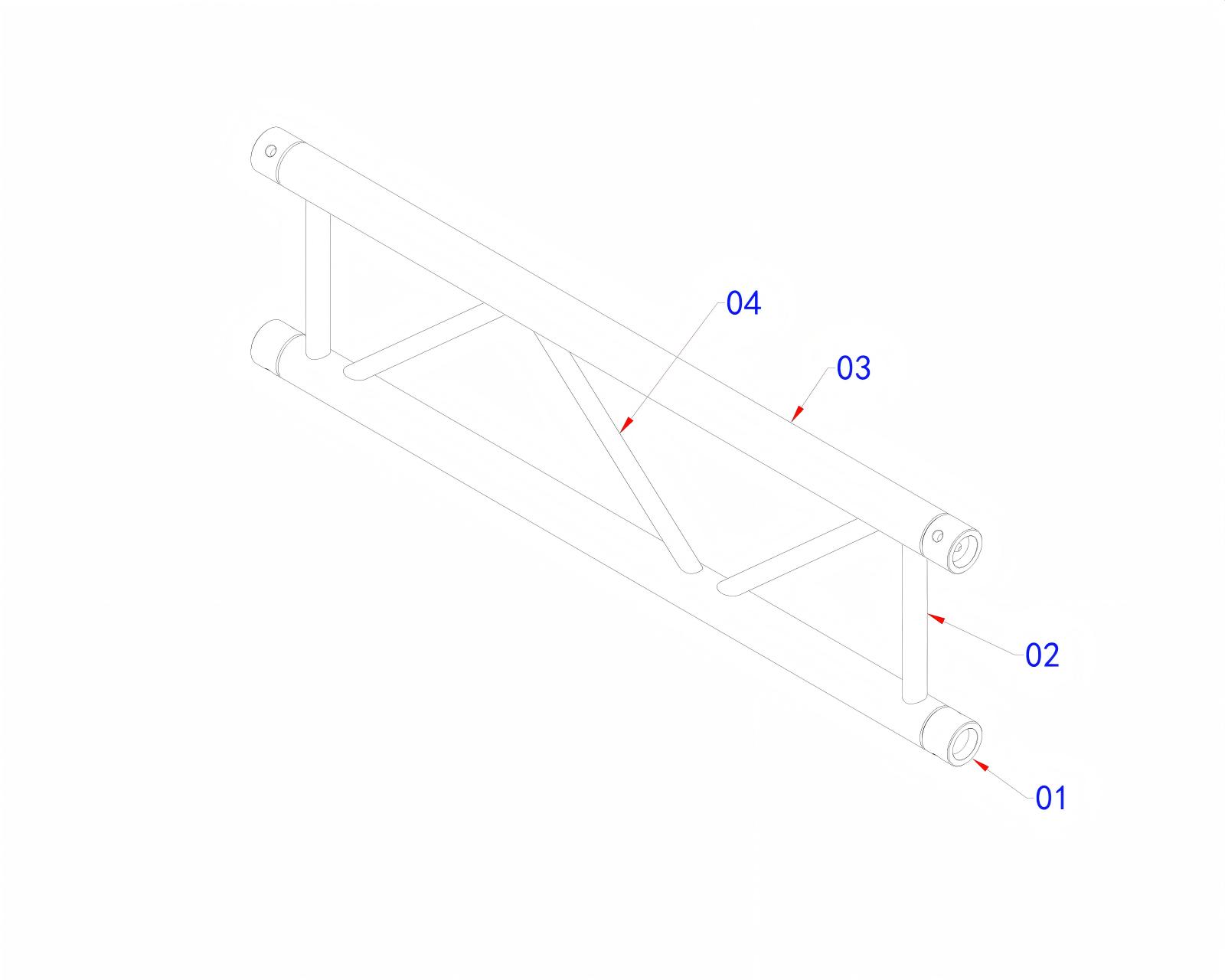

是的。可根据工程要求制造不同长度。所示标准图纸包括 1.1m 和 1.2m 截面。

5. CL289适用于室外屋顶结构吗？

是的。 CL289 专为室外顶篷和屋顶桁架应用而设计。最终结构应考虑跨度、荷载条件和环境要求。

设计须知

附图表示标准 CL289 单排插口梯桁架配置。

实际结构性能取决于完整的结构设计、载荷条件、安装方法和环境因素。
