图纸名称

CLG290单排插口梯架（销钉连接梯架）

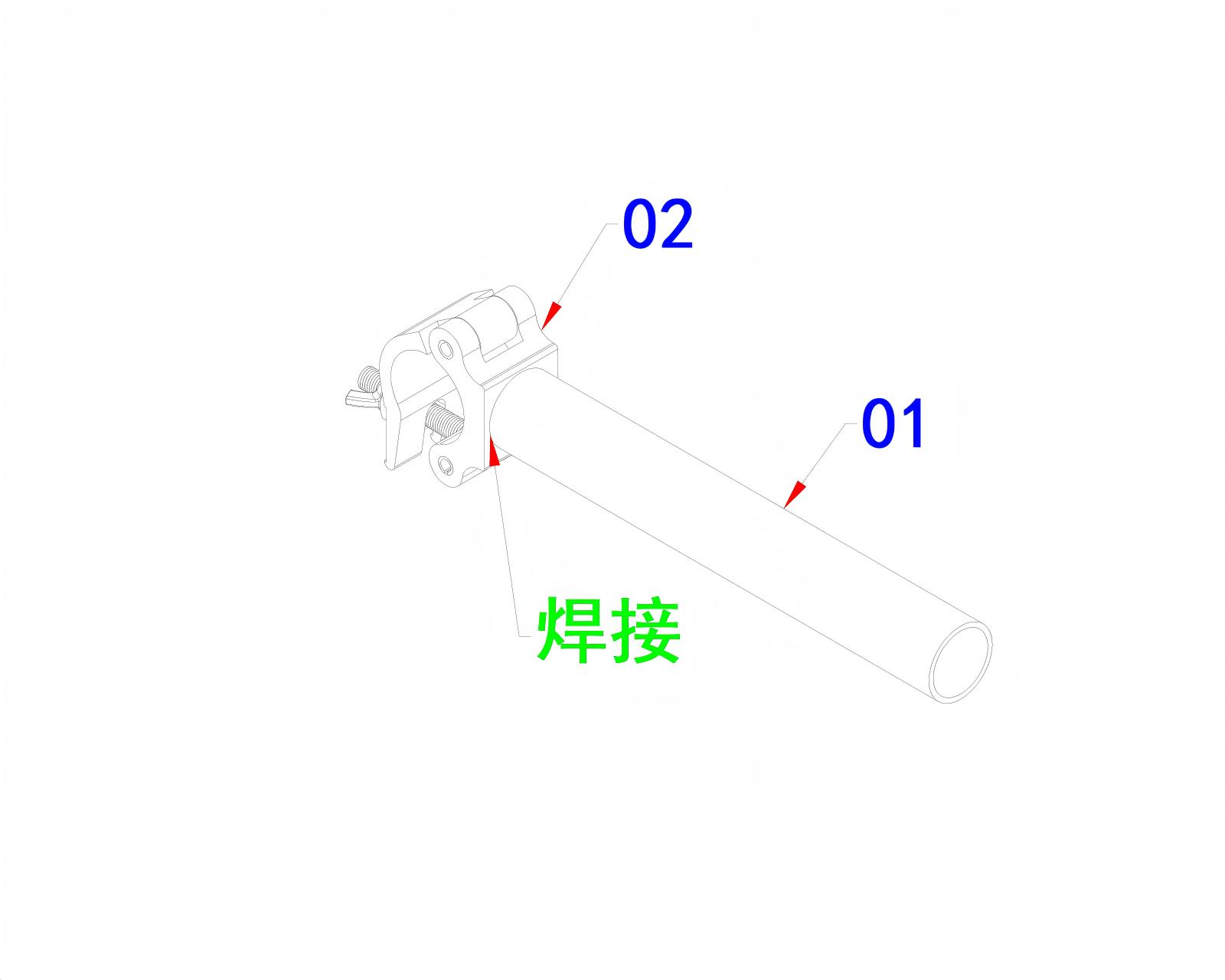

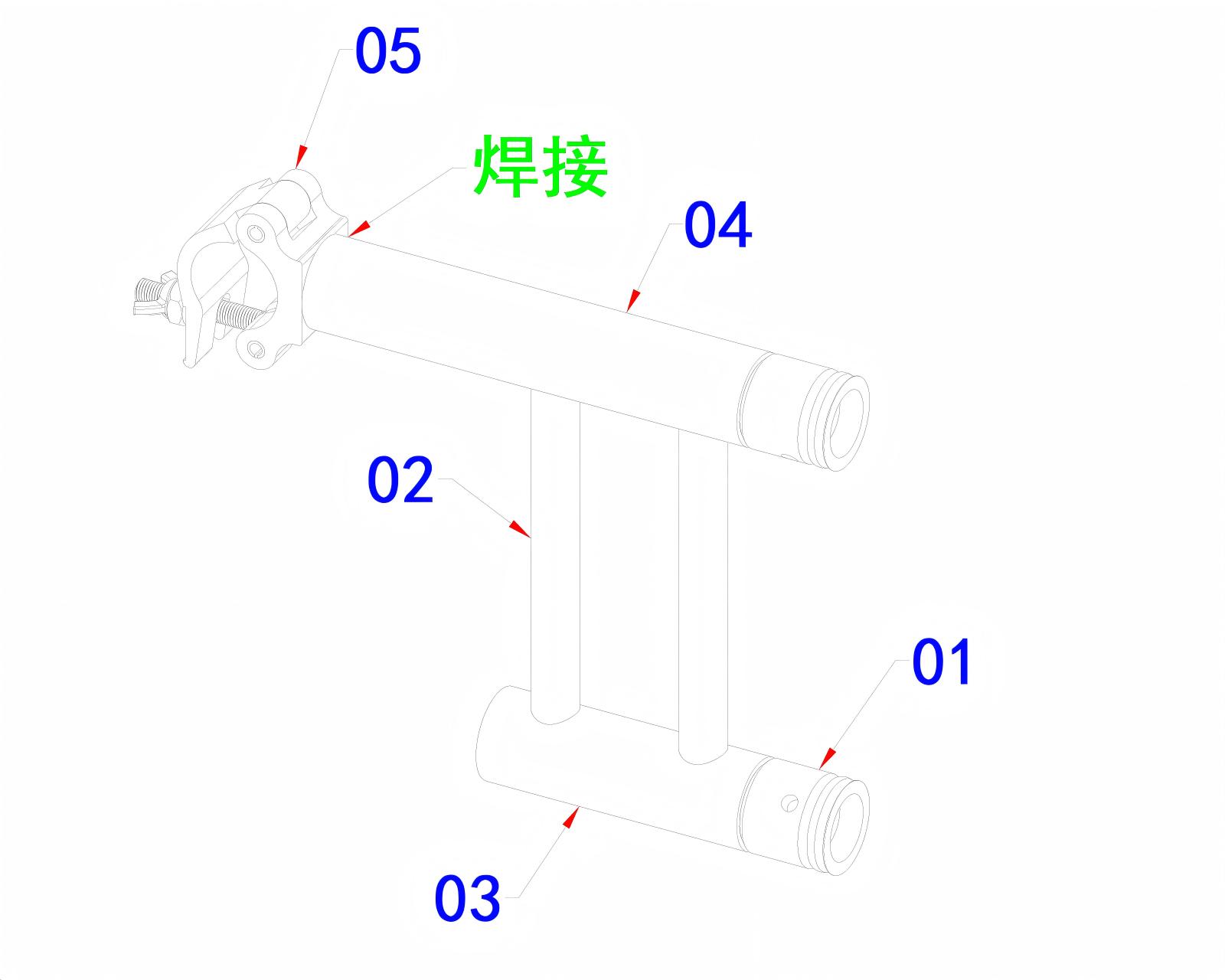

工程图文件参考

绘图索引

图纸信息

CLG290 单排插口梯桁架概述

CLG290 单排插口梯桁架 是一款铝制结构组件，专为户外顶篷结构、临时屋顶系统和轻型活动框架而设计。

该梯架 采用290 毫米宽的轮廓、50 毫米直径的铝圆管、2 毫米壁厚，在结构性能、便携性和安装效率之间提供了实际的平衡。

集成的 插销连接系统 允许快速组装和拆卸，使其适合可重复使用的户外活动结构。

主要特点

1. 轻质铝结构

CLG290 采用铝合金结构，可提供：

• 高强度重量比；

• 交通便利；

• 安装方便；

• 适合户外应用的耐腐蚀性。

2. 插销连接

引脚连接设计提供：

• 桁架截面之间的快速连接；

• 减少安装时间；

• 模块化系统灵活性；

• 易于拆卸和存放。

3. 专为室外屋顶应用而设计

CLG290适用于：

• 室外雨棚结构；

• 临时活动屋顶；

• 展览结构；

• 中小型屋顶框架。

结构部件

可用规格

应用

室外雨棚和屋顶结构

CLG290主要应用于：

• 户外活动屋顶系统；

• 临时庇护所；

• 轻质铝制顶篷框架；

• 定制户外结构。

有关的：

室外舞台屋顶系统

模块化铝桁架系统

CLG290 梯架可集成：

• 标准照明桁架系统；

• 屋顶支撑结构；

• 定制铝框架。

有关的：

连接材料系统

连接系统

CLG290采用 插销连接系统.

与传统的螺栓连接桁架系统相比，插口结构具有：

安装更快

可以使用集成插口接头快速连接各部分。

更好的移动性

适合需要频繁搭建和拆除的租赁公司和活动供应商。

模块化扩展

可以根据项目要求组合不同的长度。

工程考虑

对于室外屋顶结构，最终设计应考虑：

• 屋顶总跨度；

• 屋顶覆盖材料；

• 风荷载条件；

• 支持安排；

• 地面条件；

• 当地安全要求。

室外大型构筑物应根据项目具体工程要求进行验证。

有关的：

工程解决方案

相关产品

CLG290 可与以下设备一起使用：

• 标准照明桁架系统；

• 室外屋顶桁架结构；

• 铝制顶篷系统；

• 自定义事件结构。

有关的：

定制舞台制作

常问问题

1. CLG290插口梯架的用途是什么？

CLG290主要用于室外雨棚结构、临时屋顶系统和轻质铝制活动框架。

2、CLG290桁架的规格是什么？

CLG290 具有 290 毫米宽的外形 ，具有 50 毫米直径的铝圆管和 2 毫米壁厚.

3. CLG290使用什么连接系统？

CLG290采用 插销连接系统，可实现快速组装和拆卸。

4. CLG290有哪些长度可供选择？

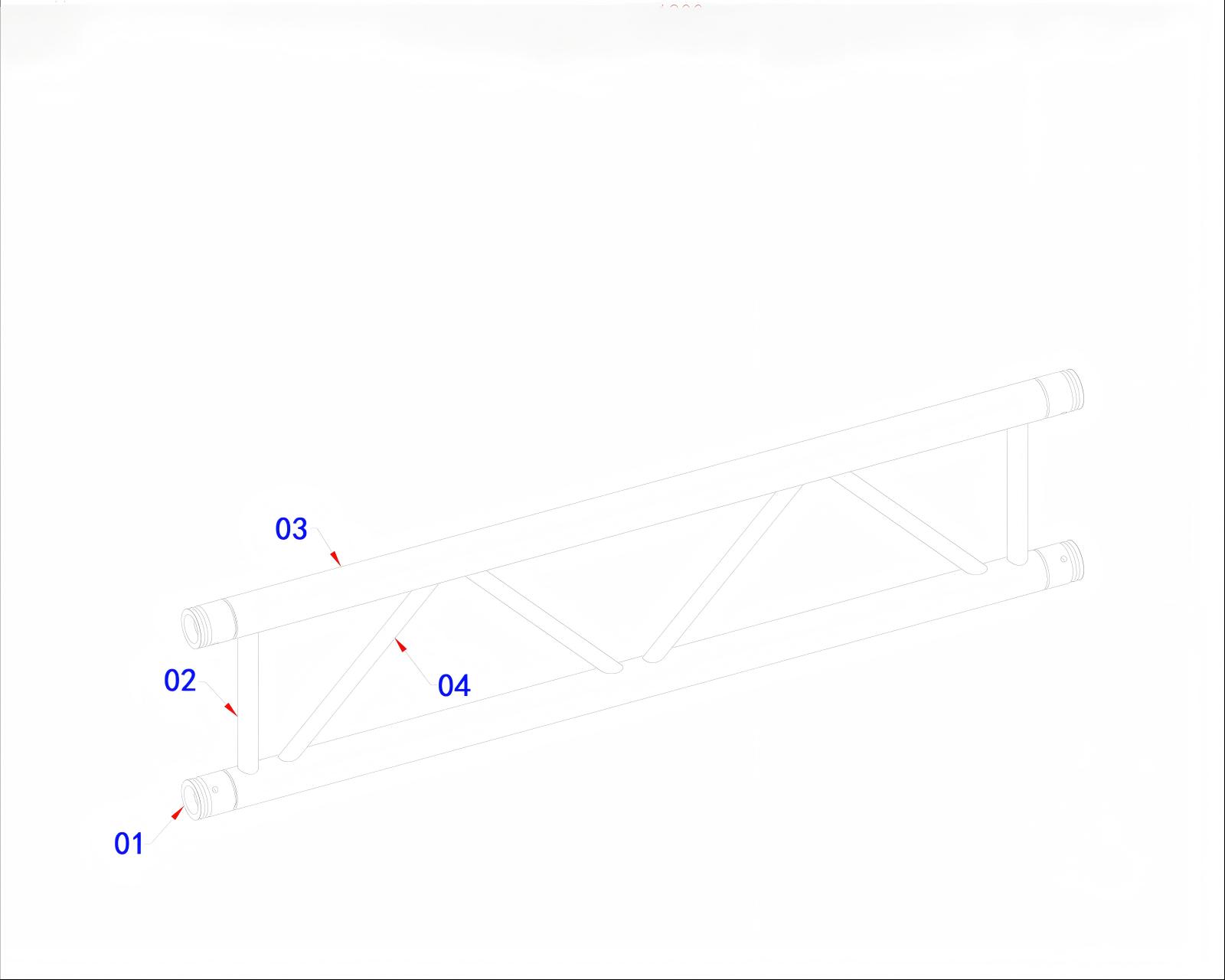

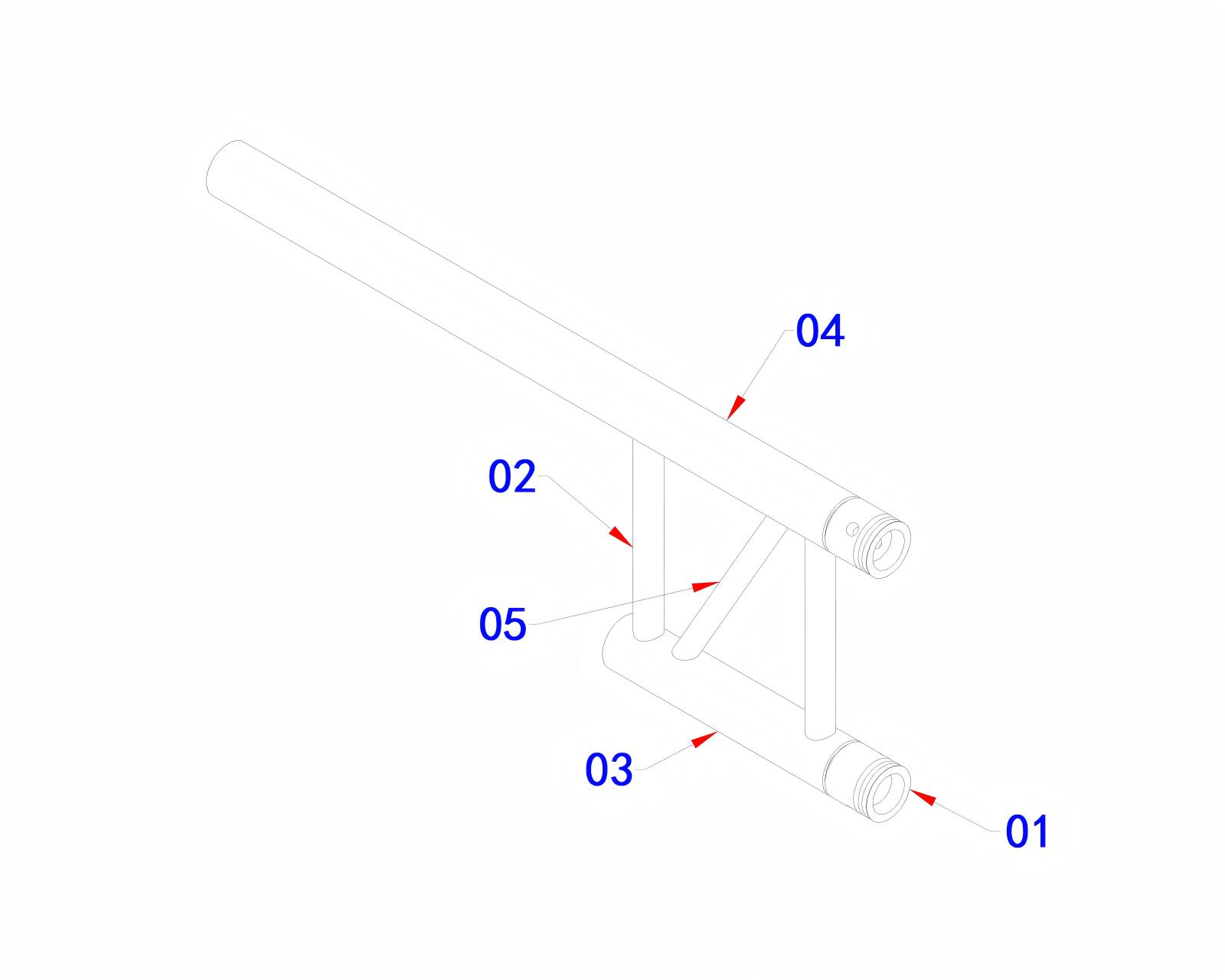

标准图纸包括 0.6m和1.2m截面。也可根据项目要求生产定制长度。

5. CLG290可以在户外使用吗？

是的。 CLG290 专为室外屋顶和天篷应用而设计。然而，完整的结构应根据跨度、荷载条件和环境因素进行评估。

设计须知

附图表示标准 CLG290 单排插口梯桁架配置。

实际结构能力取决于完整的系统设计、连接方式、载荷条件、安装环境和工程要求。
