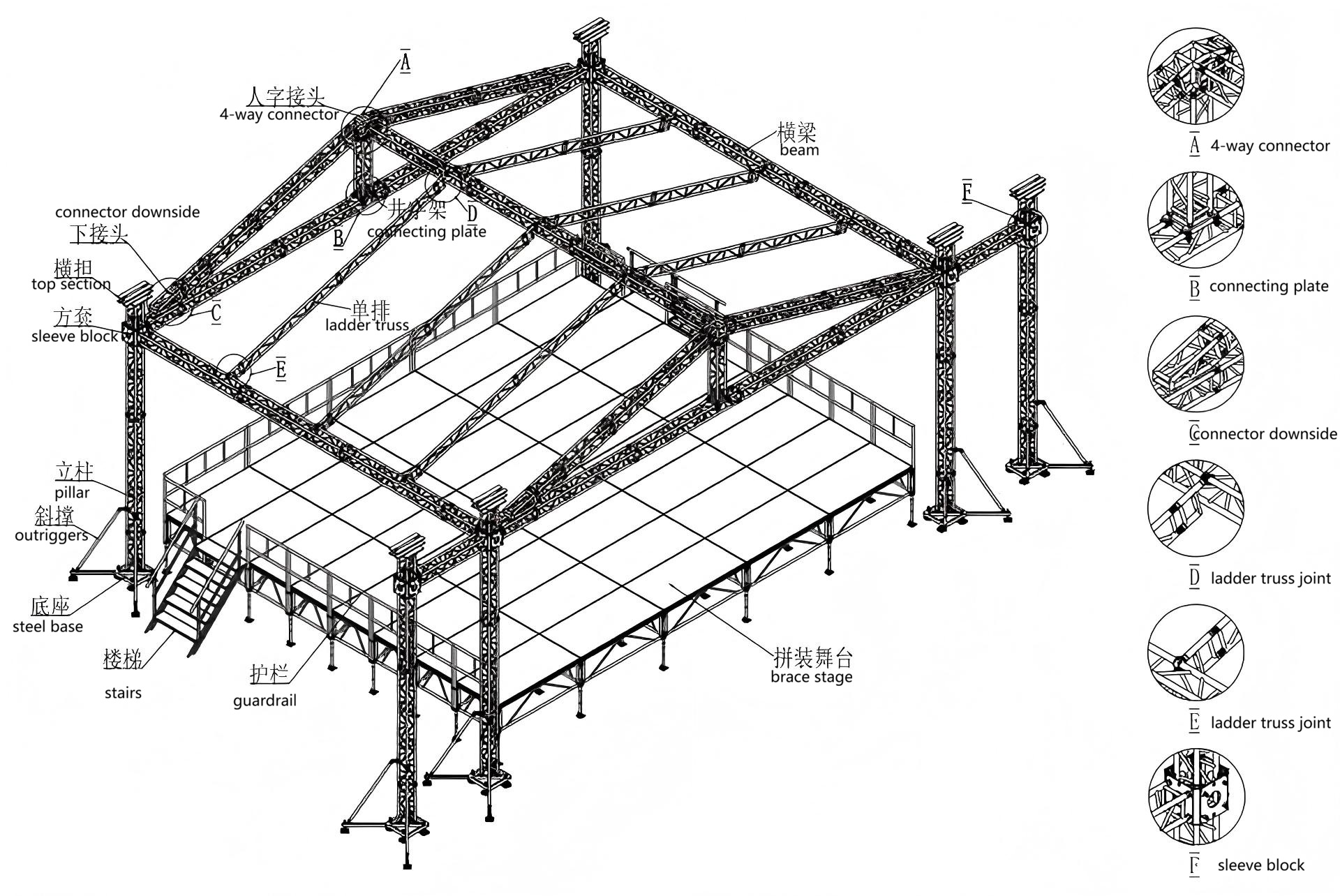

模块化桁架舞台系统是一种临时但承重的结构,广泛用于需要屋顶系统的户外活动和音乐会。此类系统通常应用于中等规模的应用,其中需要控制跨度和高度来实现性能、照明和声音集成。
屋面结构通常由290×290毫米的插口桁架和290毫米的梯形桁架组合而成,形成屋顶盖和悬挂设备的主要支撑框架。梁和垂直柱通常也使用 290×290 mm 箱形桁架元件构造。
尽管为了容纳灯光和音响设备,整体布局可能会显得不对称,但通过结构布置和部件相互作用来平衡负载分布,以实现现场稳定性和功能要求。
支柱 是将屋顶结构连接到地面的主要垂直承重元件。它们使桁架系统能够从地面升起并支撑照明和音频系统等高架设备。来自上部结构的荷载通过支柱垂直转移到基础系统。
钢底座 充当桁架系统和地面之间的接口。它们的作用是将载荷分布到支撑表面上,并为整个结构提供稳定的基础。
支腿 是安装在支柱和底座之间的辅助稳定元件。它们的主要功能是通过沿着倾斜路径将力传递到地面、扩大有效接触面积并减少底部的应力集中来增强横向稳定性。支腿是功能性结构部件而不是装饰性配件。
常见错误:
低估支腿和基础基础的作用
虽然人们经常认识到增加的地面接触面积,但支腿的稳定功能有时却被忽视。正确安装的支腿有助于更均匀地分布载荷并减少局部应力,从而显着提高整体结构稳定性,特别是在风等侧向力作用下。
假设安装角度固定
支腿一般以倾斜角度安装,以提高力传递效率。但实际角度应根据系统高度、现场条件和稳定性要求确定,而不是假定为固定值。
该 梁系统通常使用 290×290 mm 箱形桁架构建,专为大跨度应用和更高的分布载荷而设计。随着跨度长度的增加,挠度控制成为一个重要的考虑因素,必须作为整个系统设计的一部分进行评估。
梯架 的高度通常为 290 毫米,主要用作轻质屋顶材料(例如帆布盖)的屋顶支撑构件。其较低的自重使其适合需要减少屋顶负载和易于搬运的应用。
与箱形桁架相比,梯形桁架的自重较低,在优先考虑最小化屋顶荷载时具有优势。其更轻的结构还提高了安装和运输过程中的搬运效率。相比之下,箱形桁架提供更高的结构刚度,更适合更长的跨度或需要更大承载能力的应用。两者之间的选择应基于结构要求而不是仅仅考虑便利性。
4路连接器安装在屋顶结构顶部的关键位置,形成山墙屋顶的几何形状。这些连接器充当多向载荷传递节点,将力从屋顶顶点重新分配到屋顶边缘和前梁。
作为固定角度焊接组件,4 路连接器设计用于在预定义的几何限制内工作。它们不应用于强制角度调整或超角度拼接,因为这可能会引入意外的应力并损害结构完整性。
连接器对称放置在结构的前部和后部有助于保持平衡并提高屋顶在风或悬挂载荷等外力作用下的整体稳定性。
连接板用于连接屋顶桁架柱与水平梁元件。它们的主要功能是力重新分配,使屋顶结构的载荷顺利转移到主桁架框架中。
通过稳定屋顶梁和支撑柱之间的连接,连接板在保持结构连续性方面发挥着关键作用,而不仅仅是充当被动连接器。
连接器下侧组件位于山墙屋顶桁架的下端,形成屋顶元件和水平梁之间的过渡。它们将负载从屋顶结构引导到梁系统中,并确保不同桁架部分之间的正确对齐。
这些连接器设计有统一的方向,前提是底面正确固定在梁上,以确保有效的负载传递。
套筒块是支柱和横梁之间的垂直连接接头,通常用于需要通过手动葫芦或链条电机调节高度的系统。除了实现垂直运动之外,套筒块在起重操作期间保持对准方面也发挥着关键作用。
安装风险:
锁定不当
未能完全固定锁定机构可能会中断从屋顶结构到支柱的负载传递,从而在提升或操作过程中造成不稳定。
混合不兼容的套筒块类型
在同一系统中使用不同的套筒块设计可能会导致负载路径不均匀并降低可靠性。兼容性和定期检查对于维护系统完整性至关重要。
支腿是稳定部件而不是主要承载元件。它们的目的是增强横向稳定性并降低因风、不均匀负载或动态运动引起的倾覆风险。正确放置和安全安装对于确保有效稳定至关重要。
支撑台系统由于其结构稳定性和负载处理能力而被广泛使用。其模块化设计允许灵活配置,同时在性能使用过程中保持高水平的安全性。
护栏 和 楼梯扶手 是重要的安全部件,旨在在操作过程中保护表演者和工作人员。这些元件应被视为整个系统的一部分,而不是可选配件。
楼梯 通常可调节高度,以适应不同的舞台高度,并且必须在不同的操作条件下提供安全、防滑的通道。
舞台组件必须被视为结构系统的一部分,而不是独立的配件。
一个常见的误解是,使用经过单独验证的组件会自动产生安全的结构。实际上,系统安全取决于组件如何相互作用以及力如何在整个结构中传递。
典型的风险场景包括:
坚固的梁与薄弱的接头或连接器
相结合组件能力的差异可能导致连接点处的应力集中,从而增加接头故障的可能性。
坚固的支柱与不足的基础支撑相结合
如果基础缺乏足够的强度或接触面积,即使是坚固的垂直元件也可能变得不稳定。
有关负载计算原理和系统验证方法,请参阅我们的 负载分析文档.
