DragonStage 9x8x5m 铝制照明桁架系统专为需要大型架空桁架网格但 不需要屋顶雨篷的活动项目而设计.

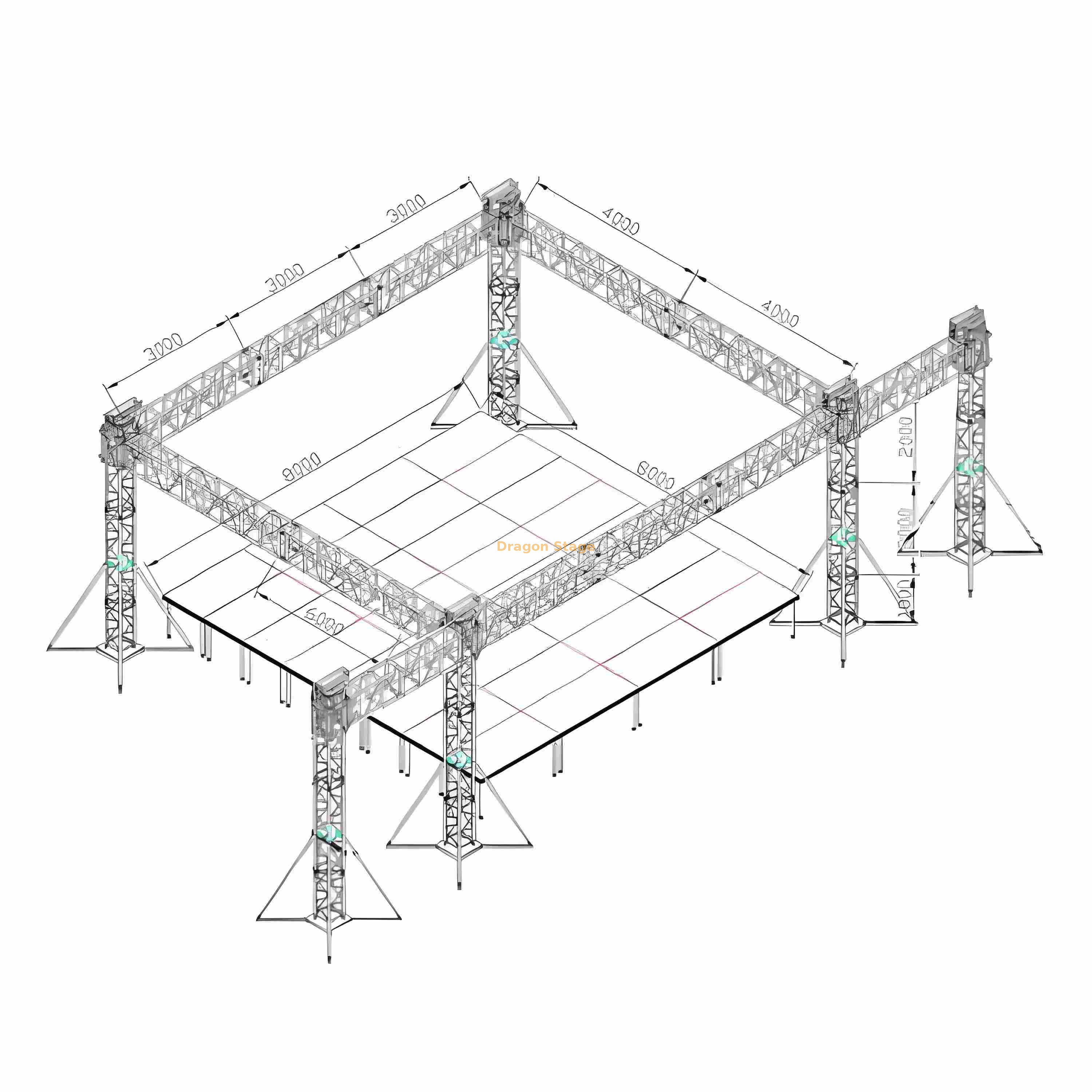

主体结构宽约 9米，进深8米，高5米。它采用 CS289×289铝制方形插口桁架和50×3.0mm主管，为照明和其他临时活动设备创建模块化矩形框架。
由于这是开放式桁架结构而不是有盖屋顶系统，因此当主要要求是设备支撑和活动制作布局而不是天气保护时，它特别适合。
对于其他开放式桁架配置，请参阅 典型的非屋顶桁架系统.
对于单独的照明桁架产品和不同的截面尺寸，请参阅 照明桁架.
包装重量：1350kg
包装量：8CBM
| 物品 | 规格（平方桁架） | 数量 | ||||||
| 长度 | 主管（mm） | 尺寸（毫米） | ||||||
| 9.00 m梁（前线） | 2套 | 3.00 m | 50×3.0 | CS289×289 | 6pcs | |||
| 2.00 m | 50×3.0 | CS289×289 | 0pcs | |||||
| 1.00 m | 50×3.0 | CS289×289 | 0pcs | |||||
| 8.00 m梁（侧） | 2套 | 3.00 m | 50×3.0 | CS289×289 | 4pcs | |||
| 2.00 m | 50×3.0 | CS289×289 | 2个 | |||||
| 1.00 m | 50×3.0 | CS289×289 | 0pcs | |||||
| 4.00 m支柱 | 4组 | 3.00 m | 50×3.0 | CS289×289 | 0pcs | |||
| 2.00 m | 50×3.0 | CS289×289 | 8pcs | |||||
| 1.00 m | 50×3.0 | CS289×289 | 0pcs | |||||
| 梁立方体 | 6个面孔 | CS289×289 | 0pcs | |||||
| 框架塔 | 钉袖块S | 4pcs | ||||||
| 钢基s | 4pcs | |||||||
| 顶部s | 4pcs | |||||||
| 手动提升，BA05 2ton | 4pcs | |||||||
| SPIGOT铰链部分，高度1M | 4pcs | |||||||
| 纤维吊带，BA04,2吨3m | 4pcs | |||||||
| 长距离的 | 16pcs | |||||||
| 物品 | 规格（平方桁架） | 数量 | ||||||
| 长度 | 主管（mm） | 尺寸（毫米） | ||||||
| 2.00 m翼梁 | 2套 | 3.00 m | 50×3.0 | CS289×289 | 0pcs | |||
| 2.00 m | 50×3.0 | CS289×289 | 2个 | |||||
| 1.00 m | 50×3.0 | CS289×289 | 0pcs | |||||
| 4.00 m翅膀支柱 | 2套 | 3.00 m | 50×3.0 | CS289×289 | 0pcs | |||
| 2.00 m | 50×3.0 | CS289×289 | 4pcs | |||||
| 1.00 m | 50×3.0 | CS289×289 | 0pcs | |||||
| 翅膀塔 | 钉袖块S | 2个 | ||||||
| 钢基s | 2个 | |||||||
| 顶部s | 2个 | |||||||
| 手动提升，BA05 2ton | 2个 | |||||||
| SPIGOT铰链部分，高度1M | 2个 | |||||||
| 纤维吊带，BA04,2吨3m | 2个 | |||||||
| 长距离的 | 8pcs | |||||||
| 桁架配件 | 圆锥形耦合器和Safrty夹和PIN | 整个 设置 | ||||||
9m 横梁由模块化 3m 桁架截面组装而成，而 8m 横梁则由 3m 和 2m 截面组合而成。这使得该系统比一体式长焊接框架更容易运输、存储、维修和重新配置。
对于相关的直桁架截面，请参见 标准插口桁架.
双2m侧翼
该系统包括 两个额外的 2m 宽侧翼.
每个翼都有自己的支撑塔系统，包括：
袖子块
钢底座
顶部
手动葫芦
铰链部分
纤维吊带
长支腿
这些独立的机翼可以提供额外的位置：
线阵列扬声器
侧面照明
LED设备
活动品牌
辅助生产硬件
每个翼的具体用途取决于实际设备和项目布局。
为什么要使用独立侧翼？
这种结构的一个实际优点是声音或辅助生产设备不必占用主要的 9m × 8m 架空网格。
侧翼允许活动团队分隔不同的功能：
中央照明网格
左右音频位置
侧面视觉设备
电缆布线
品牌或装饰结构
对于更广泛的现场活动应用，请参阅 音乐会活动.
主要特点
外形尺寸： 9m×8m×5m
开放式/非屋顶桁架系统
CS289×289铝方桁架
50×3mm主弦管
四个主要地面支撑塔
四台2吨手动葫芦
两个独立的2m侧翼
两个额外的翼塔
模块化插口连接
适合重复事件使用
易于拆卸，便于运输和储存
提供定制尺寸和布局
典型应用
音乐会灯光网格
教堂和礼拜活动
户外活动照明
室内生产结构
DJ 活动
企业活动
展览
节日
临时音响和灯光支持
重要区别：这不是屋顶系统
该结构在已确认的配置中 未 使用屋顶雨篷。
其主要功能是为生产设备创建架空铝桁架网格。
如果您的项目需要防雨或有顶棚的舞台， 则应选择 屋顶桁架系统。
这种区别很重要，因为添加屋顶盖会改变整个系统的风暴露和结构要求。
包装信息
包装重量：约 1350kg
包装体积：约 8cbm
如果机翼布局、高度或附件发生变化，应重新确认最终包装值。
重要技术说明
确认的尺寸和组件规格不会自动建立：
允许照明负载
允许扬声器负载
允许 LED 负载
最大点载荷
风力等级
镇流器要求
锚定要求
安全系数
工程审批
这些取决于实际设备重量、悬挂位置、跨度、现场条件、支撑布置和最终结构配置。
对于这种区别，请参阅 安全标准和工程约束.
常问问题
该照明桁架系统的整体尺寸是多少？
主体结构约 9m宽×8m深×5m高.
该系统是否包括屋顶雨篷？
不。这是一种 无屋顶桁架结构 ，主要用于照明和活动设备支撑。
使用什么尺寸的桁架？
主体结构采用 CS289×289方形铝桁架，主管50×3mm.
包括多少个主支撑塔？
主机架采用 4座地面支撑塔.
该系统是否包括起重设备？
是的。已确认的配置包括用于主体结构的 4 台手动 2 吨起重机 和用于侧翼的附加起重机。
侧翼有多宽？
有 两个侧翼，每个约2m宽.
翅膀可以用来做什么？
它们可以配置用于线阵列、侧面照明、LED 设备、品牌或其他辅助活动设备。
线阵可以挂在机翼上吗？
可能是的，但在生产前必须确认实际的扬声器型号、箱体数量、总悬挂重量和悬挂布置。
照明可以悬挂在主电网上吗？
是的，照明是该结构的主要应用，但灯具重量和悬挂位置必须根据最终项目确定。
这种结构可以在室外使用吗？
可用于临时户外活动，但必须根据实际场地检查风况、压载、锚固和设备负载。
尺寸可以定制吗？
是的。宽度、深度、高度、机翼尺寸和完整布局均可调整。
报价时需要什么信息？
请发送所需的结构尺寸、活动地点、室内或室外使用、照明灯具数量和重量、扬声器信息、LED 要求以及首选机翼配置。
为什么选择龙腾舞台
DragonStage 提供单独的 照明桁架 组件以及完整的地面支撑桁架系统。
对于此类项目，有用的信息不仅仅是外部尺寸。在最终确定组件清单之前，应综合考虑灯光布局、扬声器位置、LED 要求、设备重量、机翼配置和现场条件。
软号召性用语
如需报价，请提供：
所需宽度×深度×高度
活动地点
室内或室外使用
灯具数量及大概重量
音箱型号及数量
LED 要求
所需的机翼功能
然后我们可以确认合适的桁架布局和组件配置。
