Dragon Stage
产品信息
| 项目 | 规格 |
|---|---|
| 产品类型 | 铝桁架套筒滑车/塔式升降滑车 |
| 品牌 | 龙台 |
| 桁架连接类型 | 插口桁架 |
| 兼容的桁架选项 | 290×290毫米/390×390毫米/400×400毫米 |
| 套筒块尺寸选项 | 500×600mm / 520×760mm / 600×760mm |
| 主要功能 | 地面支撑桁架系统中的塔梁连接 |
| 材料 | 铝 |
| 应用 | 屋顶桁架/照明桁架/LED支架/地面支撑塔 |
| 定制兼容性 | 根据桁架尺寸提供 |
产品描述
DragonStage 铝制插口桁架套筒块是模块化地面支撑塔系统中使用的主要连接组件之一。
它的实际工作是将 垂直塔桁架 与 水平梁桁架连接起来，创建用于临时屋顶、照明、LED 和活动桁架结构的主要连接点。
在完整的地面支撑系统中，套筒块与以下组件一起工作：
塔桁架
根据
铰链部分
顶部
起重机或起重设备
水平梁桁架
支腿及相关配件
对于同一塔式系统中使用的其他组件，请参阅 典型塔式元件.
如果您选择匹配的直桁架截面，请参阅 标准插口桁架.

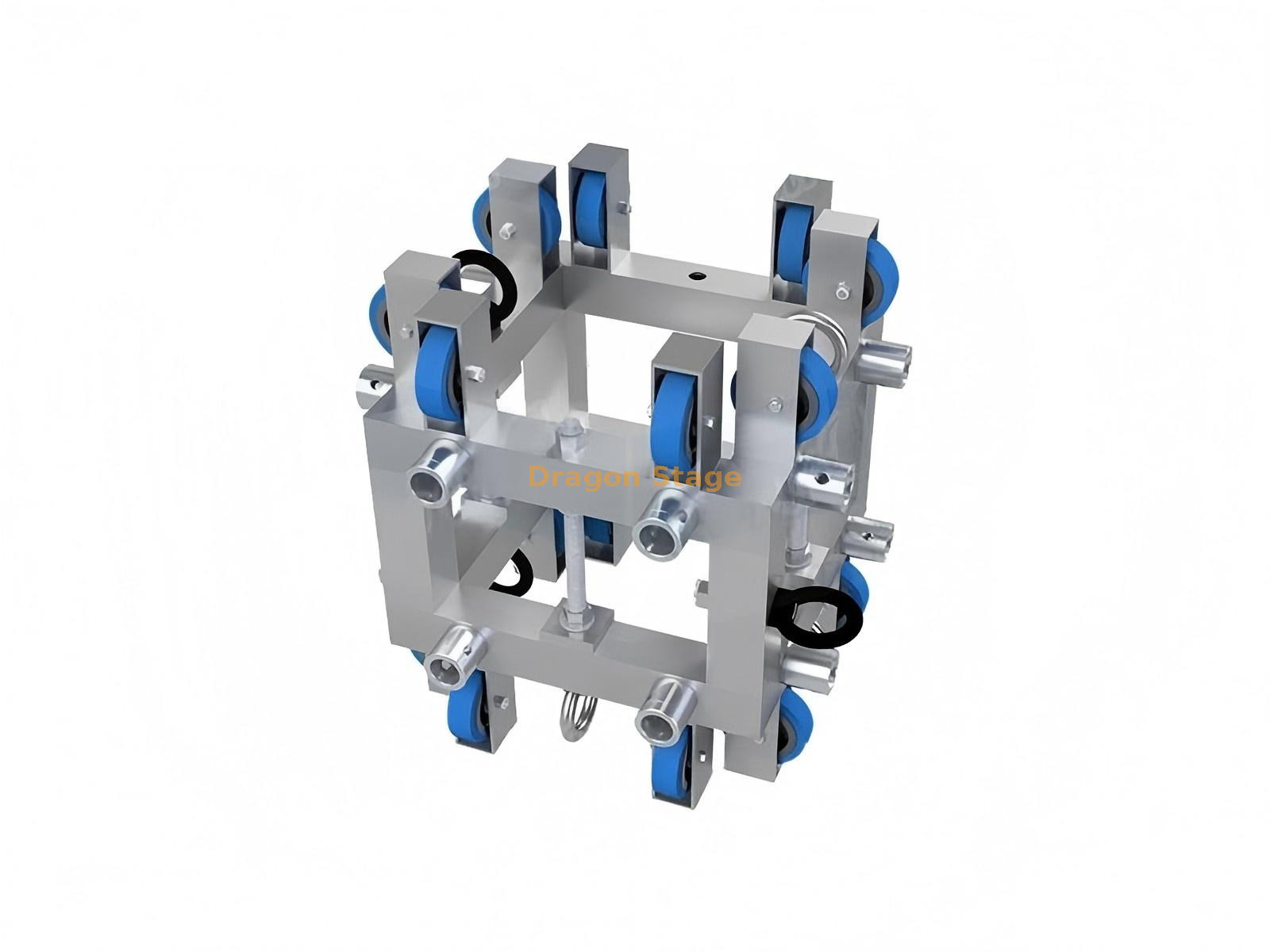

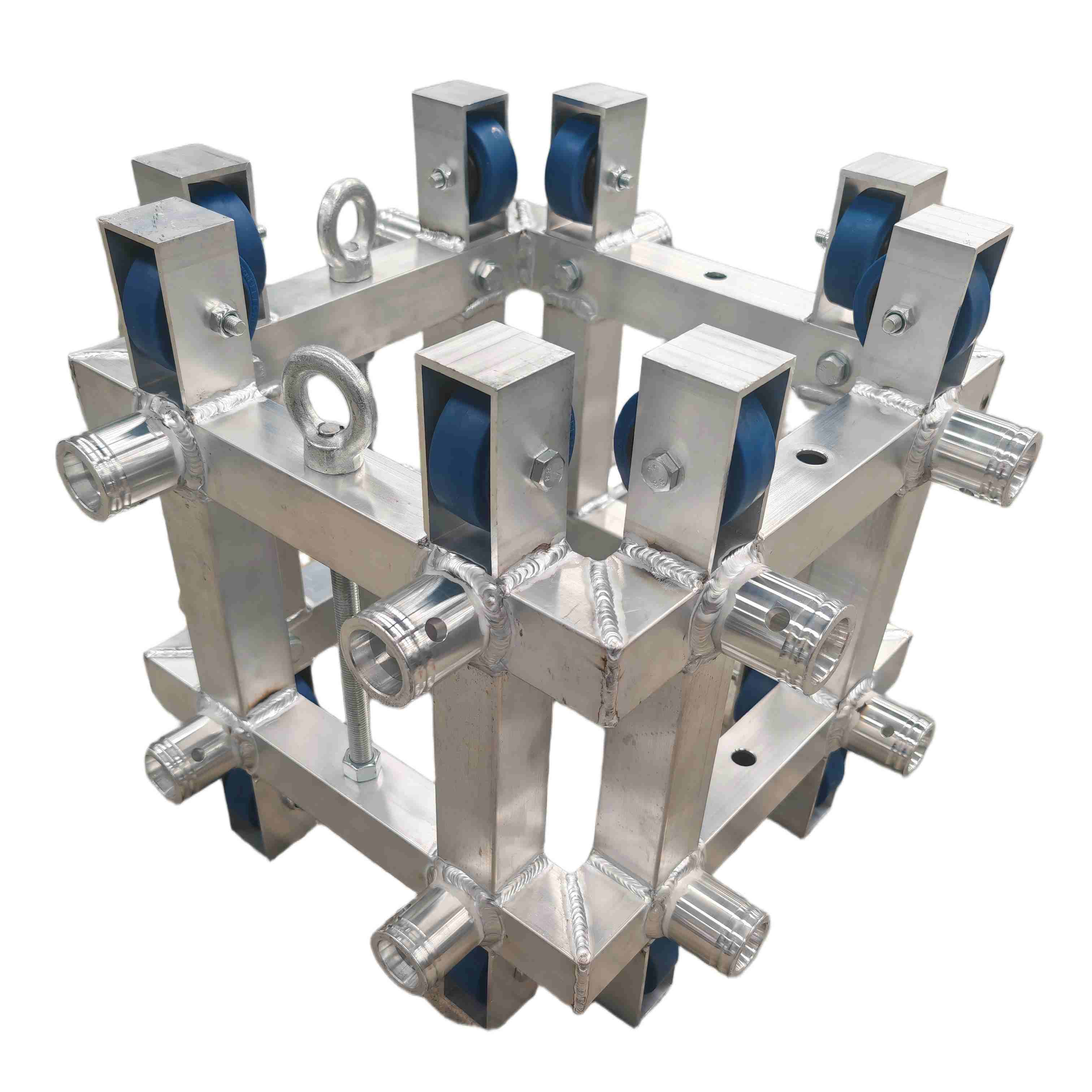

400*400/400*600mm铝桁架塔套筒块
由高级轻质铝制成，易于运输和安装
由经过认证的焊工精心打造，具有CE、TUV和SGS认证。
有多种长度可供移动艺人、制作、夜总会和零售店使用
这种耐用、轻质的拉丝铝材既能吸收又能反射光线，为您的装置带来抛光迷人的外观
可用的桁架兼容性
该产品页面目前提供以下套筒块选项：
290×290mm 插口桁架
390×390mm 插口桁架
400×400mm 插口桁架
这些尺寸涉及不同的桁架系统配置。
然而，仅标称尺寸不足以保证兼容性。
当更换从其他制造商购买的套筒块或连接桁架时，还请确认：
桁架外部尺寸
主管中心距
连接器位置
插口尺寸
塔型材
梁与桁架连接位置
现有套筒块尺寸
当将现有设备与新制造的零件混合时，这一点尤其重要。
对于其他桁架系列，请参阅 铝桁架.
可用的套筒块尺寸
现有产品选项列表：
500×600毫米
520×760毫米
600×760毫米
这些是当前产品页面上提供的不同套筒块配置。 龙台
应根据塔桁架、梁桁架、连接件几何形状和所需的连接布置来选择正确的版本。
如果您已经拥有现有的塔架系统，请将原始套筒块测量值发送给我们比仅从标称 F 系列或外部桁架尺寸中进行选择更可取。
套筒块在地面支撑塔中起什么作用？
套筒块不仅仅是另一个角连接器。
在典型的塔架系统中，它充当 垂直塔架周围的连接节点，允许水平桁架网格或梁结构连接到塔架。
根据完整的系统配置，它可以用作提升装置的一部分，在安装过程中沿塔架提升水平桁架结构。
这就是为什么该组件常见于：
地面支撑屋顶系统
照明桁架系统
LED支撑结构
音乐会桁架塔
临时活动结构
对于 LED 相关的地面支撑应用，请参阅 LED 地面支撑桁架.
为什么兼容性很重要
套筒块位于地面支撑塔系统中最重要的接口之一。
一个单元可能外观相似，但由于以下方面的差异而仍然无法匹配：
塔宽
梁桁宽度
连接孔间距
插口位置
主管间距
连接器几何形状
套筒轮或导向装置
因此，如果您已经拥有桁架系统，正确的问题不仅仅是：
“这个是290mm还是400mm？”
更有用的检查是：
“这个套筒块与我已有的实际塔架和横梁几何形状相符吗？”
这对于维持来自不同供应商的混合库存的租赁公司来说尤其重要。
典型应用
该套筒块可用作以下部件的一部分：
地面支撑桁架系统
铝制屋顶桁架塔
音乐会灯光结构
LED屏支撑架
节日舞台桁架
展览搭建
巡演制作系统
更换或扩展现有塔式系统
有关相关连接器和硬件，请参阅 桁架系统配件.
订购前
为了确认正确的套筒块，请提供：
塔架外形尺寸
梁桁架外形尺寸
插口连接器尺寸
管中心距
现有套筒块尺寸
塔身与横梁连接照片
所需数量
无论是新系统还是现有设备的更换
如果可能，请发送连接器位置的前视图、侧视图和特写。
这比仅通过型号名称进行选择要安全得多。
重要技术说明
当前产品页面确认了可用的桁架尺寸选项和套筒块尺寸选项，但没有提供该单个产品经过验证的允许提升载荷、结构载荷能力、安全系数或完整的塔架系统计算。 龙台
因此，该产品应被视为 完整桁架塔系统中的一个组件.
它的存在本身并不能确定整个屋顶、LED 墙、照明网格或地面支撑结构的允许负载。
常问问题
这个套筒块是做什么用的？
它用于将水平梁桁架连接到地面支撑桁架系统中的垂直塔。
有哪些尺寸的桁架可供选择？
当前产品页面列出了 290×290mm、390×390mm 和 400×400mm 插口桁架. Dragon Stage的选项
有哪些套筒块尺寸可供选择？
目前的选项包括 500×600mm、520×760mm和600×760mm . Dragon Stage
套筒块与角块相同吗？
不会。角块通常是固定桁架连接处。套筒块专门用于塔周围，作为地面支撑连接和提升系统的一部分。
它可以与其他制造商的桁架一起使用吗？
可能，但应首先检查兼容性。具有相同标称外部尺寸的桁架仍然可以具有不同的连接器位置或管间距。
我可以用它代替现有的套筒块吗？
可以，但请在生产前提供原始套筒块和配套桁架的尺寸和照片。
不同尺寸的桁架可以通过套筒块连接吗？
套筒块可针对不同的塔架和梁布置进行配置，但必须在制造前确认确切的连接器配置。
套筒块是否决定整个塔的承载能力？
不会。完整的结构能力取决于塔架、梁、连接件、提升系统、跨度、荷载和整体配置。
我应该发送哪些信息以获取报价？
请提供塔架尺寸、梁尺寸、连接器尺寸、套筒尺寸、照片或图纸以及所需数量。
为什么选择龙腾舞台
DragonStage 提供完整的 铝桁架 系统以及单个塔组件和替换零件。
对于套筒块订单，尤其是替换组件，重要的一步是匹配现有系统的实际几何形状，而不是仅依赖名义桁架名称。
当客户扩展、维修或重新配置现有地面支持系统时，这有助于减少兼容性问题。
