户外铝制便携式小型照明桁架 30x30x16.4 英尺 2 个翼 6.56 英尺

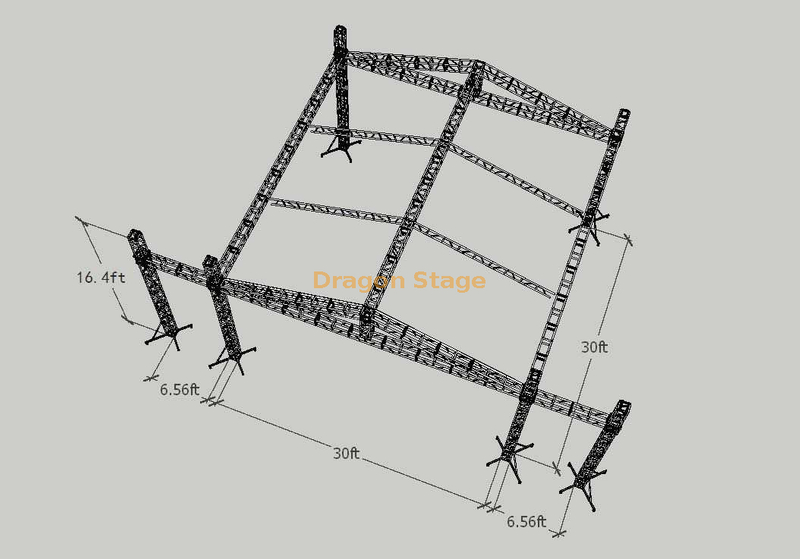

产品描述

DragonStage 12x9x8m 铝制 A 形框架屋顶桁架系统是一个完整的模块化屋顶支撑结构，适用于音乐会、节日、教堂活动、公共表演和其他临时户外制作。

主桁架结构宽约 12m，深9m，高8m 。水平主梁采用 CS389×389方桁架，立塔及屋架构件采用 CS289×289铝桁架.

斜屋顶由顶梁、斜梁、梯桁架、屋顶连接组件、夹具和 PVC 雨篷组成。这将创建一个适合活动照明、音响和其他制作设备（取决于最终项目配置）的有顶棚结构。

对于其他屋顶类型和尺寸，请参阅 屋顶桁架 和 典型 A 形框架屋顶桁架系统.

主要地面支撑结构

主体结构采用四座升降塔。

每个塔系统包括：

• 插口套筒块

• 钢底座

• 顶部

• 2吨手动葫芦

• 1m 插口铰链部分

• 2吨纤维吊带

• 长支腿

这种配置允许水平屋顶结构在较低的工作高度组装，然后作为安装过程的一部分沿着塔升高。

有关一般安装原则，请参阅 模块化舞台、桁架和脚手架系统的安装方法.

包装重量：1800公斤

包装体积：12.5

物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
9.00 m梁（前线）	2套	3.00 m			50×3.0		CS289×289	6pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	0pcs
9.00 m梁（侧）	2套	3.00 m			50×3.0		CS289×289	6pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	0pcs
4.00 m支柱	4组	3.00 m			50×3.0		CS289×289	4pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	4pcs
框架塔	钉袖块S							4pcs
	钢基s							4pcs
	顶部s							4pcs
	手动提升，BA05 2ton							4pcs
	SPIGOT铰链部分，高度1M							4pcs
	纤维吊带，BA04,2吨3m							4pcs
	长距离的							16pcs
物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
屋顶支柱	2套	.90 m			50×3.0		CS289×289	2个
9.00 m顶梁	1套	3.00 m			50×3.0		CS289×289	3pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	0pcs
4.70 m斜梁	4组	3.00 m			50×3.0		CS289×289	4pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.70 m			50×3.0		CS289×289	4pcs
4.70 m梯形桁架	8组	3.00 m			50×3.0		CL30,289*50	8pcs
		2.00 m			50×3.0		CL30,289*50	0pcs
		1.70 m			50×3.0		CL30,289*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架					CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架					CS289×289	0pcs
		将板与夹具连接						2个
		单夹						16pcs
		双夹具						8pcs
		屋顶冠层材料：PVC，蓝色或定制。					150.06	1pcs
物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
2.00 m翼梁	2套	3.00 m			50×3.0		CS289×289	0pcs
		2.00 m			50×3.0		CS289×289	2个
		1.00 m			50×3.0		CS289×289	0pcs
4.00 m翅膀支柱	2套	3.00 m			50×3.0		CS289×289	2个
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	2个
翅膀塔	钉袖块S							2个
	钢基s							2个
	顶部s							2个
	手动提升，BA05 2ton							2个
	SPIGOT铰链部分，高度1M							2个
	纤维吊带，BA04,2吨3m							2个
	长距离的							8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN						整个 设置

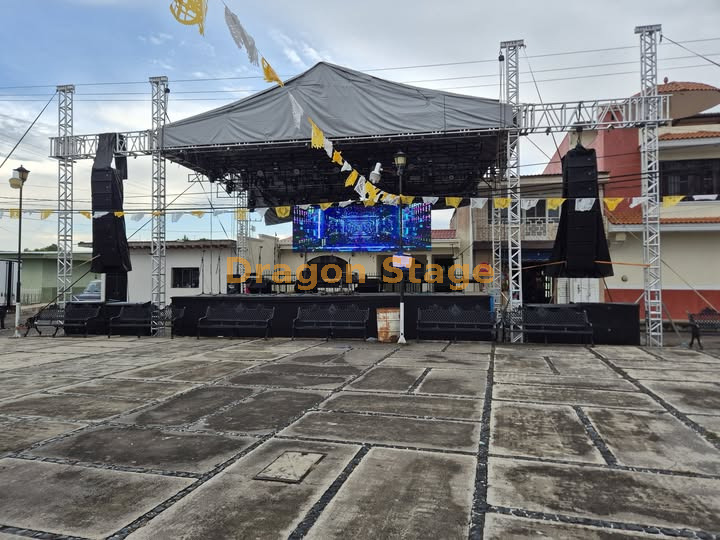

为什么要使用单独的侧翼？

这种配置的一个实际优点是扬声器或辅助设备不需要占用主屋顶梁。

分离机翼结构使生产团队能够更灵活地组织：

• 主屋顶照明

• 舞台视觉设备

• 左/右音响系统

• 额外的活动设备

这可以使音乐会的整体布局更加清晰且更易于管理。

对于更广泛的现场制作应用，请参阅 音乐会活动.

主要特点

• 大约。 12m×9m×8m 演唱会屋顶结构

• A 形框架/斜屋顶配置

• CS389×389主横梁

• CS289×289塔架及屋顶构件

• 4 个地面支撑升降塔

• 4台手动2吨葫芦

• 16根长支腿

• PVC屋顶雨棚

• 两个独立的侧翼结构

• 模块化设计便于运输和重复组装

• 适合音乐会和临时活动制作

• 提供定制尺寸和布局

典型应用

• 户外音乐会

• 音乐节

• 教会活动

• 公开表演

• 现场制作

• 企业活动

• 临时舞台屋顶

• 灯光和音响支撑结构

舞台平台注意事项

该产品页面主要定义了 屋架和翼支撑结构.

如果还需要完整的活动舞台平台，DragonStage可以根据所需的宽度、深度和舞台高度配置相匹配的模块化平台系统。

有关可用的平台系统，请参阅 Stage Platform.

重要技术说明

上述产品信息确认了物理桁架配置、尺寸、塔组件、提升机、机翼和屋顶天篷。

它 没有 为以下方面建立普遍价值：

• 屋顶允许荷载

• 照明负载

• 扬声器负载

• LED负载

• 风阻

• 镇流器要求

• 锚定要求

• 安全系数

• 工程审批

这取决于实际设备、安装地点、顶盖状况、支撑布置和完整的结构配置。

对于这种区别，请参阅 安全标准和工程约束.

常问问题

该桁架系统的总体尺寸是多少？
屋顶主体结构约 12m宽×9m深×8m高.

它使用什么类型的屋顶？
它采用 A 形框架/斜屋顶 配置，带有倾斜屋顶梁和 PVC 天篷。

主梁使用什么尺寸的桁架？
主横梁采用 CS389×389方桁架，主管50×3.0mm.

塔使用什么尺寸的桁架？
主塔采用 CS289×289铝方桁架.

该系统是否包括起重设备？
是的。主系统包括 4 台手动 2 吨提升机，每个主塔各一台。

它包括扬声器翼吗？
是的。有两个侧翼结构， 每个约2m宽.

线阵音箱可以挂在机翼上吗？
机翼旨在作为辅助支撑位置，包括可能使用的扬声器，但实际扬声器重量和悬挂布置必须在生产前确认。

是否包括屋顶雨篷？
是的。当前配置中包含 PVC 屋顶雨篷，可进行颜色定制。

包括舞台平台吗？
目前确认的BOM主要描述了屋顶和翼桁架结构。可根据项目需求单独提供配套的舞台平台。

尺寸可以定制吗？
是的。宽度、深度、高度、机翼尺寸、塔架布局和屋顶配置均可定制。

报价时需要什么信息？
请提供所需的屋顶尺寸、活动地点、室内或室外使用、照明设备、扬声器系统、LED 要求以及是否需要舞台平台。

为什么选择龙腾舞台

DragonStage 提供 屋顶桁架 结构、 舞台平台 系统和完整的音乐会活动组合。

对于这样的项目，我们建议一起确认屋顶尺寸、悬挂照明、扬声器配置、舞台尺寸、场地条件和屋顶覆盖要求，而不是仅根据外部尺寸选择桁架。

如需报价，请发送给我们：

• 所需屋顶宽度×深度×高度

• 活动地点

• 音箱型号及数量

• 照明设备和大约重量

• LED 屏幕要求（如有）

• 是否需要舞台平台

• 首选屋顶颜色

• 室内或室外使用

然后我们可以确认合适的桁架和塔架配置。
