Dragon Stage
632x210x165mm 黑色铝制 U 型框架顶部吊臂，适用于摇头灯
简短描述
DragonStage 632x210x165mm 铝制 U 型框架顶部吊臂是一款模块化悬挂组件，专为 500 毫米宽 U 型框架照明系统而设计。它为摇头灯和模块化照明框架布置提供上部悬挂点，并包括半连接器、带 R 形夹的销钉和 M12 吊环螺栓，用于集成到悬挂式或梯式照明配置中。
产品信息
| 项目 | 规格 |
|---|---|
| 品牌 | 龙台 |
| 产品类型 | U 型框架顶部吊臂/悬挂模块 |
| 外形尺寸 | 632×210×165毫米 |
| 兼容的内部宽度 | 大约。 500毫米 |
| 主管直径 | 50毫米 |
| 主管壁厚 | 3毫米 |
| 材料 | 铝合金6061 |
| 结束 | 黑色的 |
| 包含的硬件 | 2 个半连接器、插针、R 形夹、M12 吊环螺栓 |
| 主要应用 | U 型框架悬挂 / 摇头照明 / 模块化照明滴 |
| 安装 | 悬浮照明配置 |
| 定制化 | 可用的 |
当前的 DragonStage 页面列出了尺寸、500mm 模块宽度、6061 材料、连接器、引脚、R 形夹和 M12 吊环螺栓。其现有的管径和壁厚字段被颠倒；类似的技术清单确认预期格式为 50mm 直径 × 3mm 壁厚.
| 尺寸（长/宽/高） | 632 x 210 x 165 毫米 |
|---|---|
| 重量 | 8.53公斤 |
模块内部宽度：50 cm
悬挂灯模块化系统
U 型框架 50 的悬挂模块
包括。 2x 半连接器、销钉 + R 型夹和 M12 吊环螺栓
U-Frame 50 和 U-Top 50 的标准配置有银色和黑色。其他颜色可根据要求提供。
产品描述

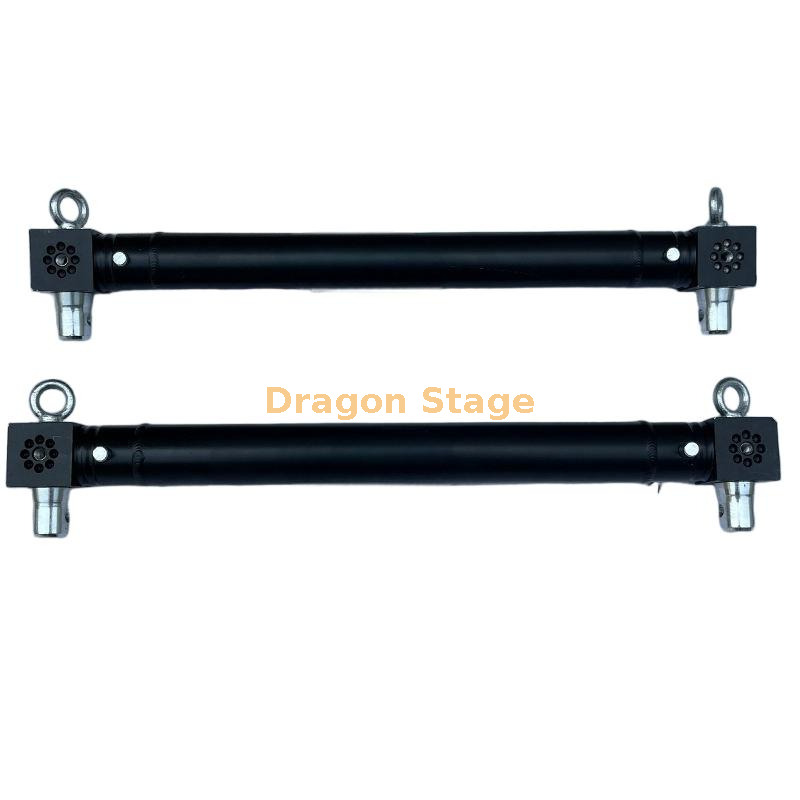

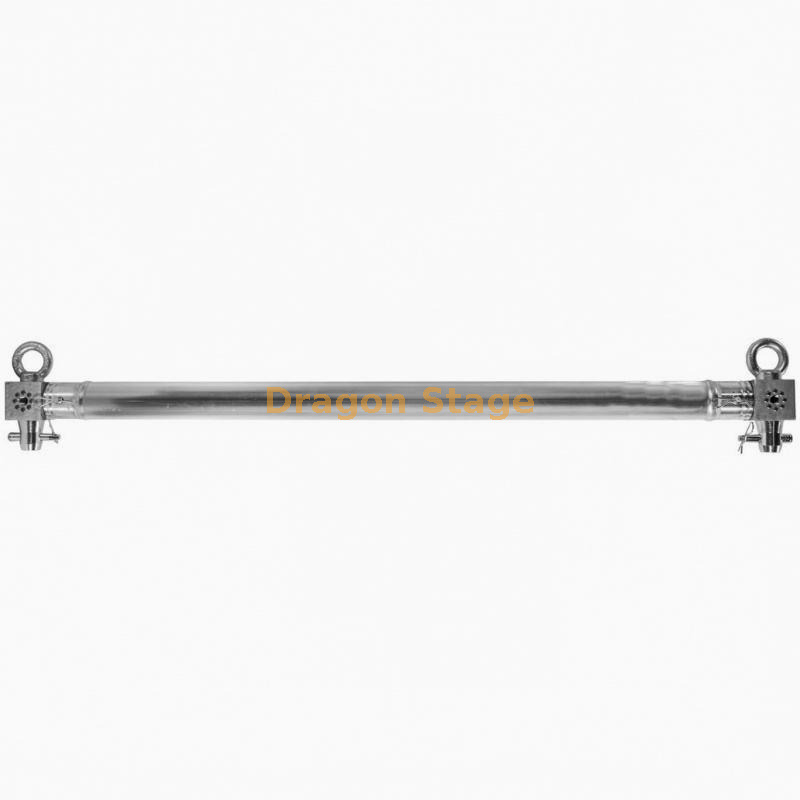

DragonStage U 型框架顶部吊臂是上部悬挂组件，用于将模块化 U 型框架照明部分连接到高架索具点或支撑桁架系统。
与 U 形框架本身不同，该产品位于 照明模块的顶部.
其主要功能是提供：
上悬挂点
连接到下面的 U 型框架
支持模块化垂直照明布局
高架索具系统和夹具框架之间的干净过渡
该模块的内部系统宽度约为 500mm ，与兼容的 U 型框架照明配置相匹配。
有关完整的活动照明结构系列，请参阅 照明桁架.
适用于 500mm U 型框架照明系统的顶部模块
该产品应被理解为模块化系统的一部分。
典型的安排可以包括：
高架桁架 → 顶部吊臂 → U 型框架 → 摇头灯/固定装置
顶部模块创建悬挂连接，而下面的 U 形框架提供夹具安装空间。
这种分离使得整个照明结构更容易针对不同的制作进行扩展、更改或重新配置。
专为摇头照明而设计
顶部吊臂可与 U 型框架模块结合使用，用于：
摇头光束灯
摇头染色灯
LED效果
舞台装置
俱乐部照明
音乐会灯光
展览照明
应检查确切的照明灯具：
夹具宽度
夹具高度
夹具重量
悬挂方向
所需的安装硬件
相关灯光产品请参见 舞台灯.
632 × 210 × 165mm 紧凑型模块
确认的整体尺寸为：
632×210×165毫米
这种紧凑的几何形状允许顶部组件连接 500 毫米宽的 U 型框架系统，而无需在每个夹具位置使用大型传统箱形桁架部分。
这使得它对于创意照明结构非常有用，其中照明模块本身旨在保持视觉上的轻盈和紧凑。
50 × 3mm 铝主管
主管规格应写为：
直径50mm×壁厚3mm
当前的DragonStage页面这两个字段颠倒了，应该在页面升级时纠正。
列出的材料是：
铝合金6061-T6
这使得组件足够轻，适合模块化舞台照明使用，同时与专业照明结构中常用的圆管外观相匹配。

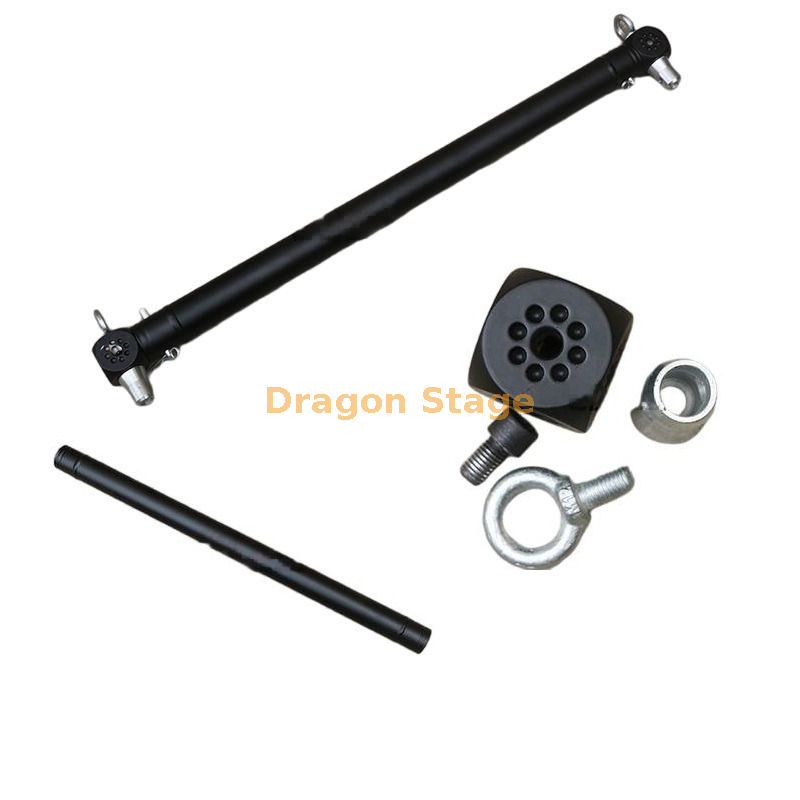

随附的连接硬件
已确认的包裹包括：
2 个半连接器
连接引脚
R型夹子
M12吊环螺栓
这些组件允许顶部模块连接到兼容的模块化照明系统。
对于其他连接器、夹具和相关硬件，请参阅 桁架配件.
悬浮照明配置
M12 吊环螺栓为顶部模块提供专用悬挂点。
根据最终设置，可以使用适当的索具硬件将该模块合并到悬挂照明装置中。
可能的配置包括：
单 U 型框架掉落
多个悬挂式照明模块
双照明水滴
重复的垂直夹具位置
阶梯式照明阵列
实际的吊装方法应根据完整的灯光布置来确定。
为什么要使用单独的顶部吊臂？
独立的上部模块使照明系统更加灵活。
顶部部分和 U 型框架可以保留单独的模块化组件，而不是将悬挂点永久焊接到每个 U 型框架中。
这允许用户：
重复使用相同的 U 型框架库存
更改悬挂配置
建立不同的垂直排列
更换个别零件
简化运输和储存
这对于租赁公司和巡回演出特别有用，因为在这些公司和巡回演出中，相同的设备可能会因不同的活动而有不同的安排。
与U型架本身不同
本产品 不是完整的U型灯架.
它是与车架一起使用的上悬架模块。
例如：
U 形框架： 固定或包围照明灯具
顶部吊臂： 将 U 型框架系统连接到上部悬挂点
将这两种产品放在不同的页面上很有用，因为客户可能需要更换顶部模块而无需购买新的 U 型框架。
对于其他特殊的模块化照明结构，请参阅 典型特征桁架系统.
主要特点
外形尺寸 632×210×165mm
设计用于约。 500毫米宽的U型框架系统
50×3mm 铝主管
6082-T6铝合金
黑色饰面
模块化顶部悬挂组件
包括 2 个半连接器
包括销钉和 R 形夹
包括 M12 吊环螺栓
适用于摇头照明结构
可用于垂直和重复的灯滴布局
可更换和可重复使用的模块化组件
典型应用
摇头灯滴
演唱会灯光
巡回演出
会所照明
DJ 作品
展览照明
演播室灯光
垂直照明阵列
阶梯式夹具布置
模块化 U 型框架照明系统
重要产品说明
当前页面确认：
500mm模块内部宽度
尺寸632×210×165mm
6082-T6铝
连接硬件
M12吊环螺栓
模块化悬挂照明应用
当前页面还指出了 95 公斤的点负载数字，但措辞与外部系统规范非常匹配，而不是 DragonStage 特定的测试或工程记录。
因此，我建议 不要发布 95 公斤作为已确认的 DragonStage 允许负载，除非您有自己的计算、测试报告或技术图纸支持它.
这同样适用于垂直连接模块的最大数量。
常问问题
这个产品是什么？
它是与兼容的 U 型框架照明系统一起使用的上部悬挂/顶部下降模块。
整体尺寸是多少？
模块尺寸约为 632 × 210 × 165mm.
它匹配什么 U 型框架宽度？它是围绕
内部宽度 约为 500mm 的模块化系统设计的.
使用什么尺寸的管子？
主管应规定为 直径50mm×壁厚3mm.
使用什么材料？
目前的产品规格列出了 6082-T6铝合金.
包含哪些硬件？
该套件包括 2 个半连接器、引脚、R 形夹和 M12 吊环螺栓.
M12 吊环螺栓有什么用途？
它们提供悬挂点，用于将模块集成到兼容的高架索具装置中。
这是完整的U型框架吗？
不，这是 顶部悬挂模块。 U形夹具框架是一个单独的部件。
可以和摇头灯一起使用吗？
是的。它被设计为模块化摇头灯和舞台照明系统的一部分。
多个U型架可以垂直安装吗？
可以采用模块化垂直布置，但应根据实际项目确定模块数量、夹具重量和完整悬挂负载。
我可以购买这个作为替换零件吗？
是的。它可以作为兼容 DragonStage U 型框架系统的单独模块提供。
颜色可以定制吗？
黑色是该 SKU 列出的饰面。其他饰面可以针对生产订单进行讨论。
为什么选择龙腾舞台
DragonStage 提供完整的 照明桁架 系统以及单独的模块化组件。
对于租赁和旅游应用，更换或扩展一个顶部模块通常比更换整个照明框架更实用。
模块化方法允许根据实际生产布局选择 U 型框架、顶部悬挂组件、固定装置和运输系统。
软号召性用语
如需报价，请提供：
所需数量
U 型框架尺寸
照明灯具型号
夹具尺寸
夹具重量
悬挂布局图（如果有）
首选饰面
DragonStage 然后可以检查合适的 U 型框架和顶部模块配置。
