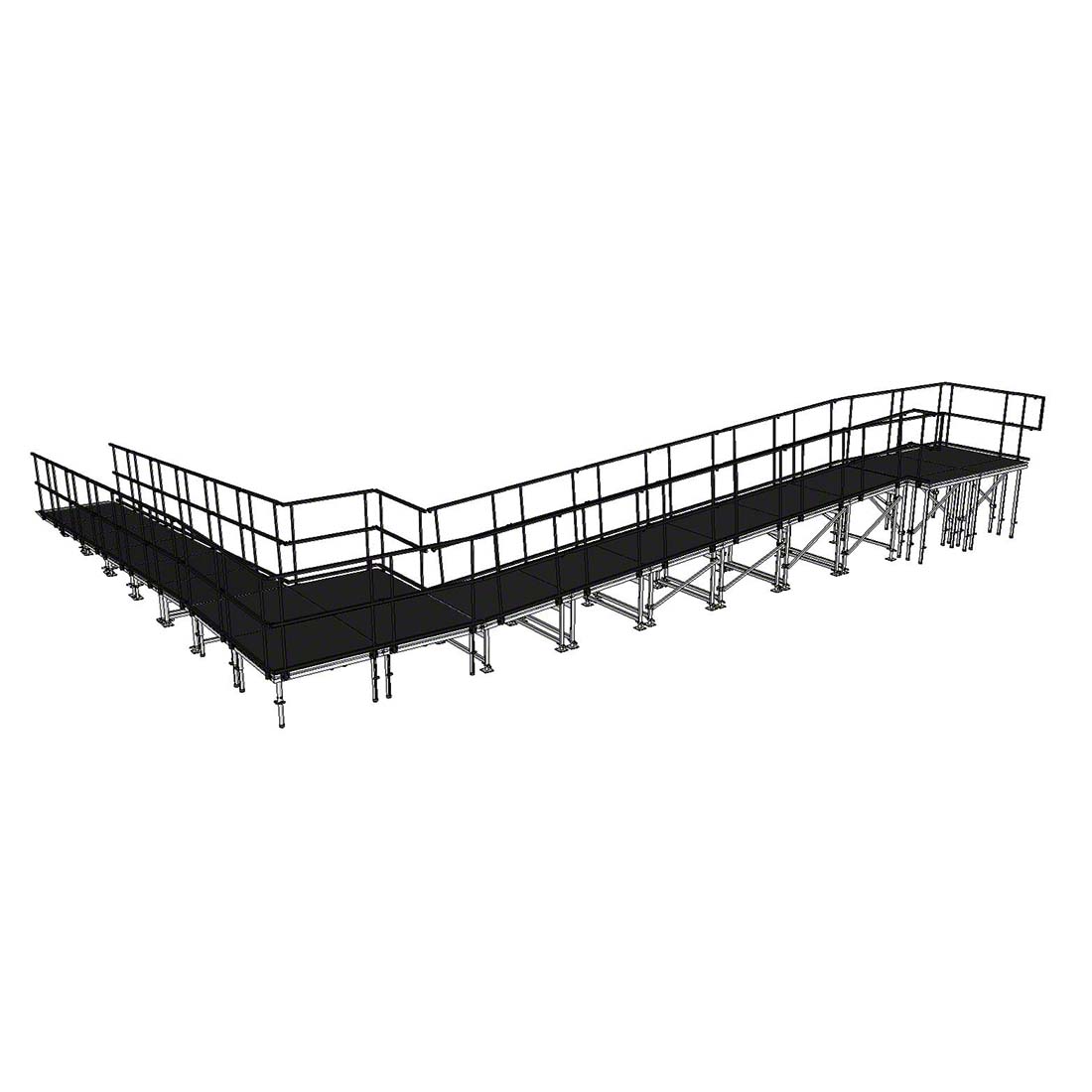

12.25x10.70m 90 度模块化铝制舞台坡道，带平台和护栏

包装重量：1650kg

包装体积：12.5cbm

产品信息

产品描述

DragonStage 90 度转弯铝制舞台通道坡道专为长直坡道会占用太多空间的活动项目而设计。

该系统没有采用不间断的直线运行，而是通过 90 度转弯着陆来改变方向，形成 L 形布局。这有助于在更实际的活动足迹内组织较长的访问路线。

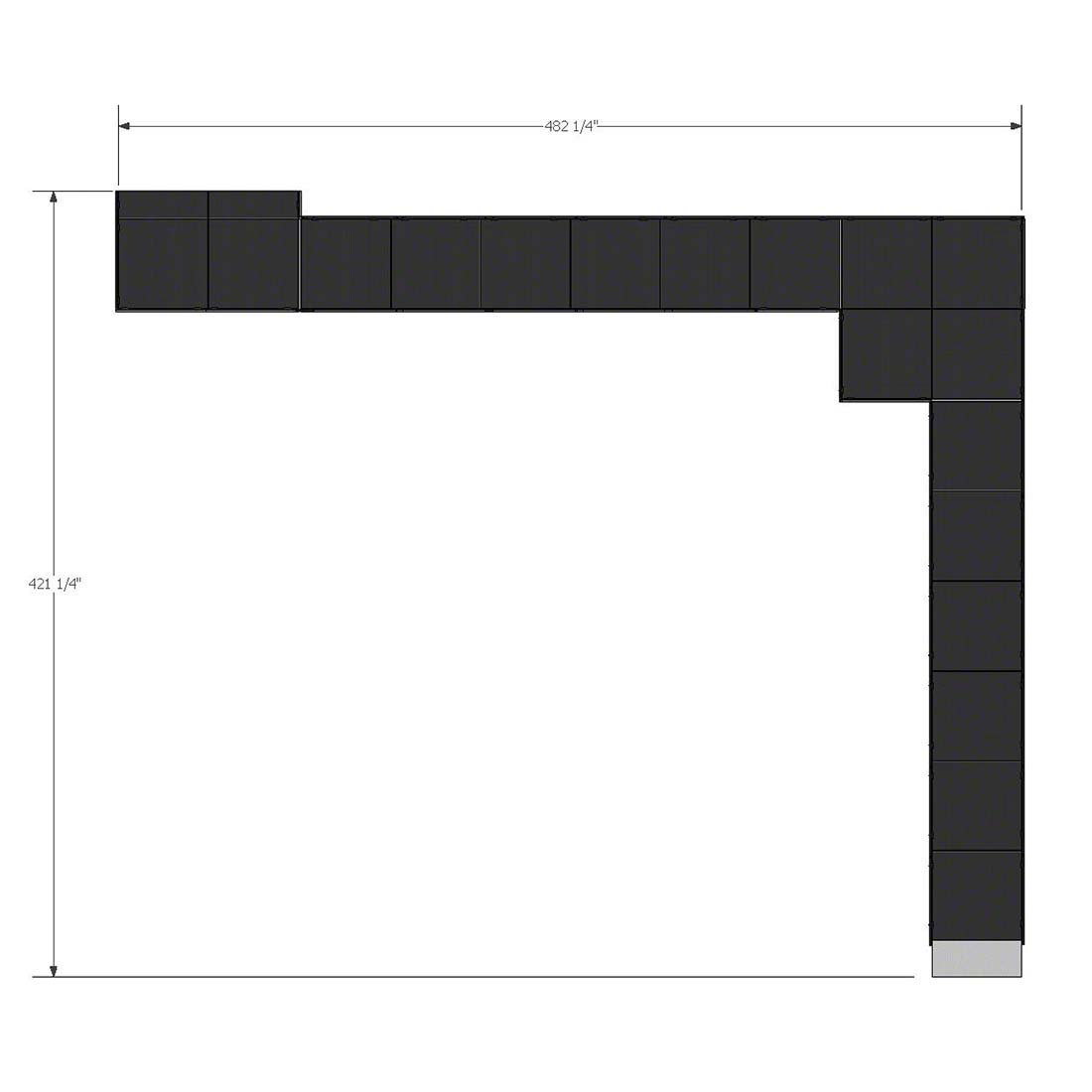

总体图纸尺寸约为：

• 482¼ 英寸/40 英尺 2¼ 英寸/12.25m

• 421¼ 英寸/35 英尺 1¼ 英寸/10.70m

坡道表面由标准 4 × 4 英尺（1.22 × 1.22m） 模块化甲板部分组装而成，允许单独运输、组装、更换或重新配置各个组件。

对于其他模块化坡道产品，请参阅 典型铝坡道.

对于兼容的临时平台系统，请参阅 舞台平台.

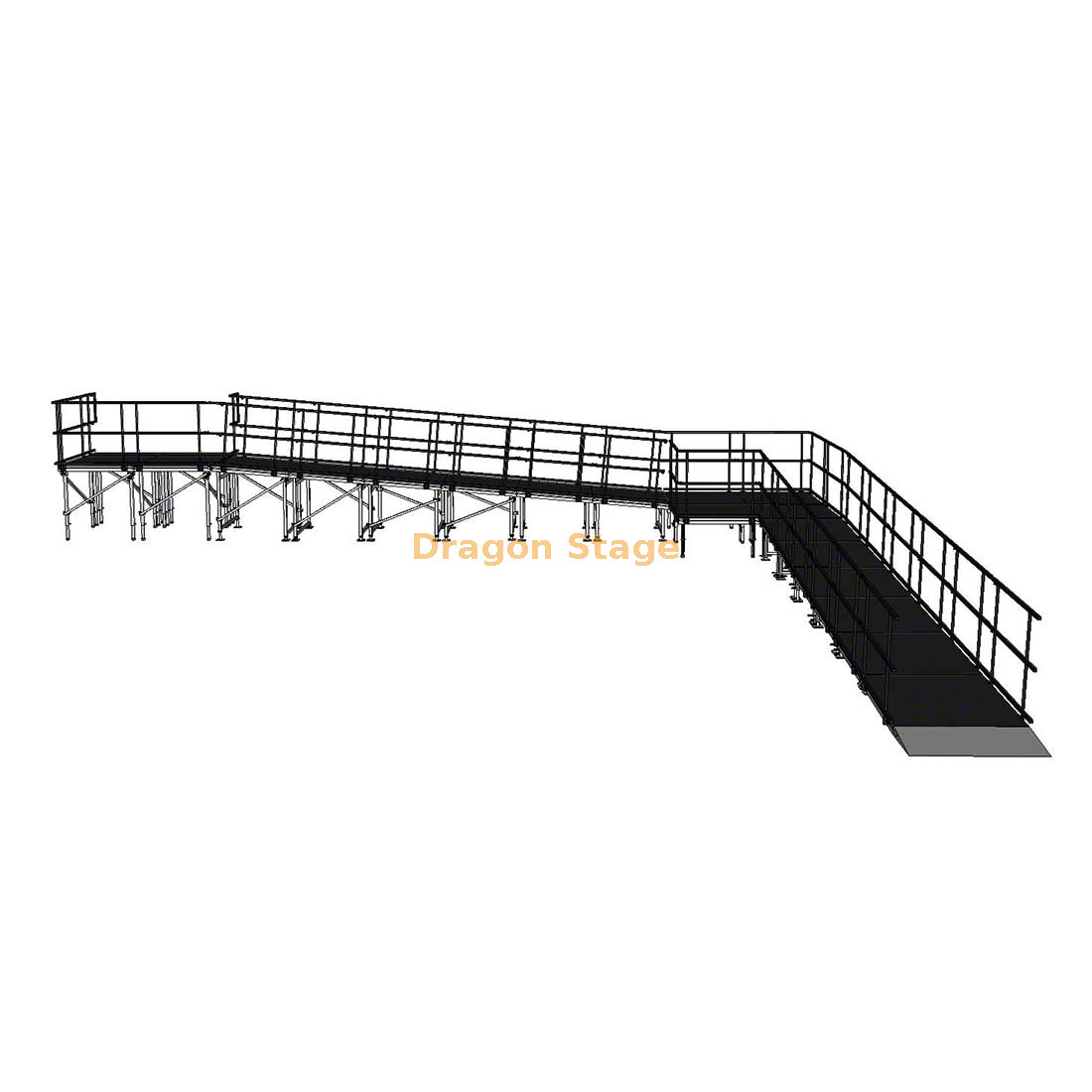

90 度转弯并中间着陆

该配置的主要特点是两条坡道之间的直角转弯。

转弯区域充当中间平台，允许通道改变方向，而不是沿一条长直线延伸。

这种类型的布局在以下情况下特别有用：

• 场地没有足够的直线空间

• 转弯前坡道必须沿着舞台运行

• 行人流通需要远离观众区

• 访问路线必须适合现有的活动布局

商业舞台坡道系统通常使用直线、90 度和之字形布局，正是出于这个原因：转弯平台有助于减少所需的直线占地面积。

标准 4 × 4 英尺模块化坡道面板

坡道表面基于以下标准：

4 × 4 ft / 1.22 × 1.22m 甲板模块

使用可重复的标准面板尺寸使坡道更容易组织为模块化系统。

单独的面板可以形成：

• 倾斜坡道部分

• 过渡部分

• 中间着陆区

• 上部连接区域

这也意味着整个坡道不必作为一个长焊接结构进行运输。

甲板模块的最终数量和支撑布置应遵循已确认的工程图纸。

双面护栏

坡道两侧 均设置护栏，确定高度为：

3.28 英尺/1.0m

护栏界定了通道，并沿着坡道和着陆区域提供连续的保护边界。

确切的钢轨间距、中间构件、端部处理和当地规范要求应根据最终应用确定。

模块化铝支撑结构

坡道被设计为临时模块化结构，而不是永久性混凝土或焊接通道。

因此，其支撑系统可以根据每个甲板部分的高度变化进行配置。

这种模块化概念为以下方面提供了实际优势：

• 运输

• 贮存

• 重复事件使用

• 更换个别零件

• 不同的舞台布局

• 未来的扩展或重新配置

该系统遵循类似的模块化原理，使用可重复的甲板部分、可调节支撑、转向平台和护栏。

为什么使用 90 度坡道而不是直坡道？

直坡道在机械上很简单，但当舞台相对较高时，它会变得很长。

90度布局将路线分为两个方向，并使用着陆点进行转弯。

在以下情况下这可能更实用：

• 舞台前的空间有限

• 坡道必须位于舞台旁边

• 访问需要从侧面接近

• 活动平面图已包含座位、障碍物或设备

因此，主要优点是 布局效率，而不是坡道的总行驶距离变短。

典型应用

• 音乐会舞台

• 学校阶段

• 教堂舞台

• 毕业平台

• 企业活动舞台

• 展览平台

• 公共活动阶段

• 临时无障碍路线

• 轮椅通道

• 轮式生产设备通道

轮椅和设备通道

连续的倾斜布局可用于轮椅通道以及在地面和高架舞台之间移动合适的轮式设备。

但在实际项目中应单独确认以下内容：

• 成品舞台高度

• 所需坡度

• 允许斜坡负载

• 净通道宽度

• 转弯空间要求

• 当地无障碍法规

• 着陆尺寸

• 与舞台的连接

主要特点

• 90 度 L 形坡道配置

• 中间转弯着陆

• 总占地面积约。 40 英尺 2⁄4 英寸 × 35 英尺 1⁄4 英寸

• 公制占地面积约 12.25m×10.70m

• 标准 4 × 4 ft / 1.22 × 1.22m 模块化甲板

• 铝支撑结构

• 两侧设有护栏

• 护栏高度 3.28 英尺/1.0m

• 用于运输和再利用的模块化结构

• 适用于临时舞台访问应用

• 可根据舞台高度、场地空间定制布局

如何确认正确的斜坡配置

在生产之前，最重要的信息不仅仅是整体坡道占地面积。

请确认：

• 成品舞台高度

• 精确的坡道起始位置

• 精确的平台连接位置

• 可用场地长度和宽度

• 要求的转向方向

• 目标用户

• 轮式设备是否使用坡道

• 所需负载

• 当地可访问性要求

一旦知道舞台高度，就可以最终确定所需的坡度和支撑高度。

重要技术说明

该产品已确认的信息为：

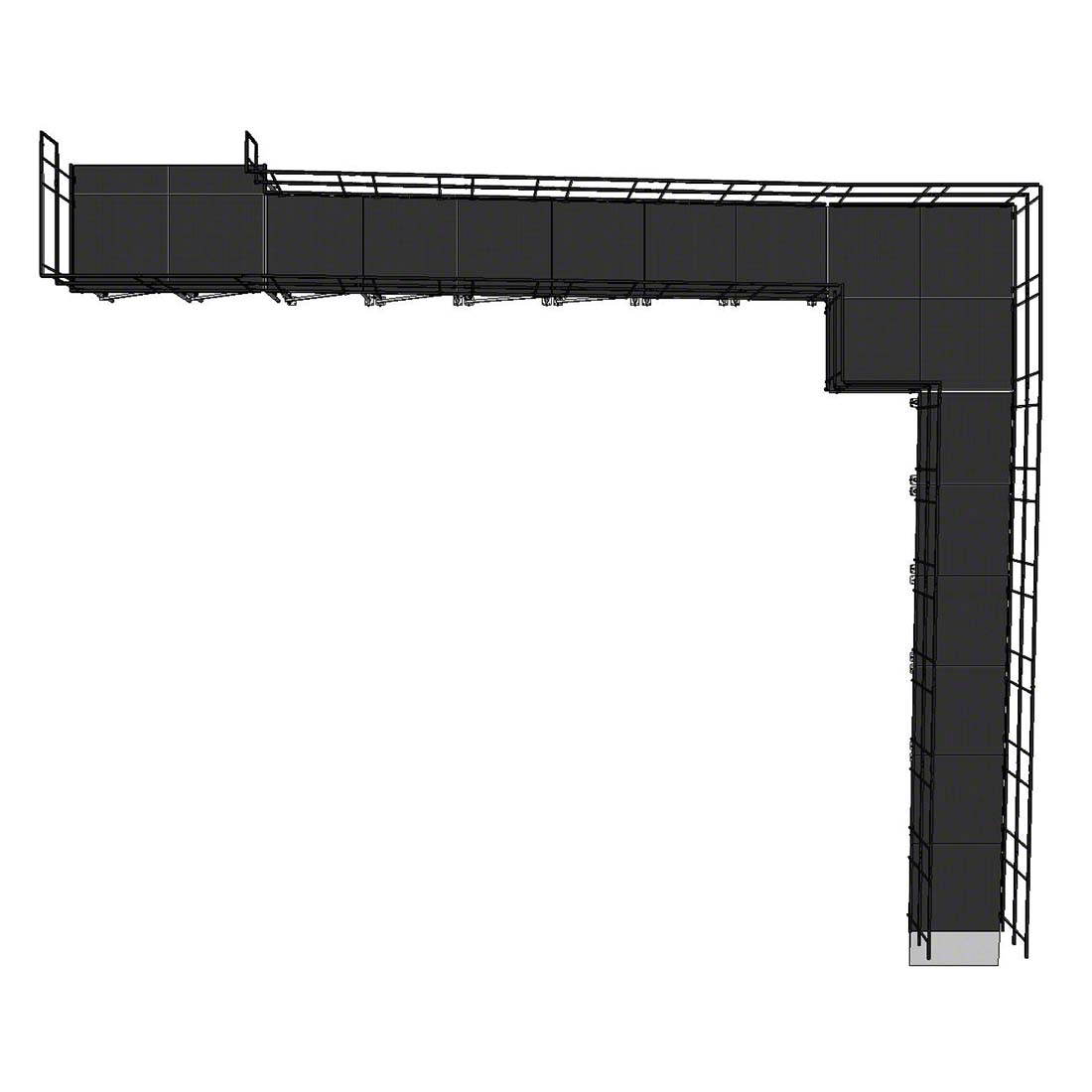

• 总体平面尺寸： 482¼ 英寸 × 421¼ 英寸 / 12.25 × 10.70m

• 标准甲板尺寸： 4 × 4 ft / 1.22 × 1.22m

• 90度转弯布局

• 中间着陆

• 两侧有护栏

• 护栏高度： 3.28 英尺/1.0m

目前的信息 尚未确定：

• 最终阶段高度

• 确认的坡道坡度

• ADA 合规性

• 可访问性代码合规性

• 允许分布载荷

• 许用点载荷

• 轮椅认证

• 工程审批

因此，在最终设计经过检查之前，不应声明这些内容。

有关产品配置和特定项目验证之间的区别，请参阅 安全标准和工程约束.

常问问题

该坡道系统的总体尺寸是多少？
该图显示大约 482 1/4 英寸 × 421 1/4 英寸，等于大约 40 英尺 2 1/4 英寸 × 35 英尺 1 1/4 英寸，或大约 12.25 m × 10.70 m.

每个坡道甲板的尺寸是多少？
每个标准坡道甲板尺寸为 4 × 4 ft ，约 1.22 × 1.22m.

坡道采用什么类型的布局？
采用 L型90度转弯布局，中间有一个平台.

护栏有多高？
确认的护栏高度为 1.0m / 约 3.28ft.

两侧是否安装了护栏？
是的。匝道路线两侧均设有护栏。

结构使用什么材料？
主坡道支撑结构是铝制的。

这个坡道可以供轮椅通行吗？
坡道布局可配置用于轮椅通道，但在声明合规性之前必须确认坡度、净宽、平台尺寸、舞台高度和当地无障碍要求。

坡道可以用来移动设备箱吗？
它可以提供连续的轮式路线，但必须首先确认允许的设备重量和坡道负载能力。

配置可以镜像吗？
是的。 L型模块化坡道一般可根据活动场地安排左转或右转，以最终布局为准。

整体尺寸可以定制吗？
是的。坡道长度、着陆位置、转向方向、舞台连接高度和支撑布局均可定制。

报价时需要什么信息？
请提供成品舞台高度、场地尺寸、所需转向方向、预期用途、所需负载以及任何当地通道要求。

为什么选择龙腾舞台

DragonStage 提供完整的 舞台平台 系统以及坡道和其他 舞台配件.

对于像这样的长模块化坡道，关键信息不仅仅是总长度。在制造最终的支撑布局之前，必须同时考虑舞台高度、可用占地面积、转向位置、预期用户和所需的坡度。

软号召性用语

如需报价，请发送给我们：

• 成品舞台高度

• 可用地面面积

• 要求的转向方向

• 预期坡道使用

• 所需负载

• 室内或室外使用

• 适用的无障碍要求（如果有）

然后我们可以确认最终的模块化坡道配置和支撑布局。
