音乐会铝制户外活动舞台银色展位活动桁架带屋顶 12x9x8m

12x9x8m 铝制 A 形框架屋顶桁架系统，带 2m 扬声器翼，适用于音乐会活动

简短描述

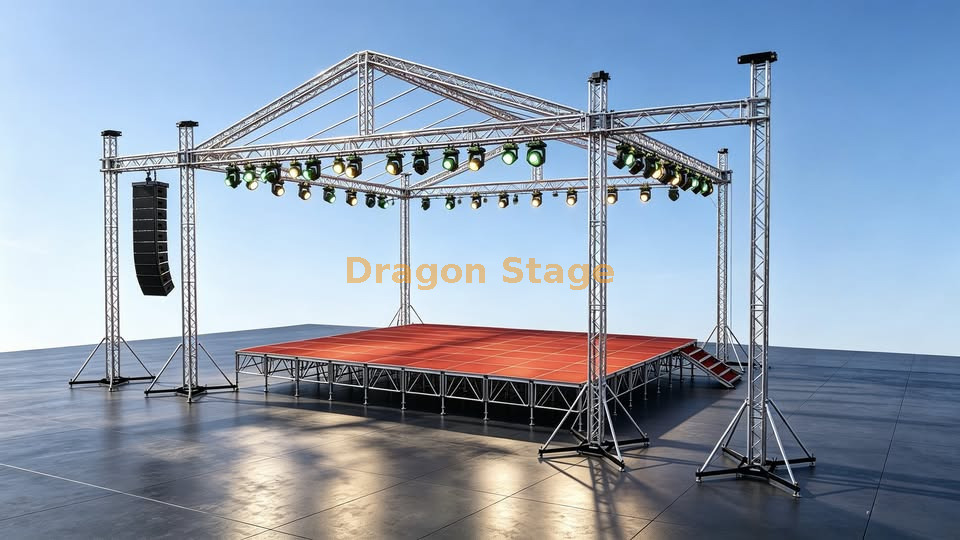

DragonStage 12x9x8m 铝制 A 形框架屋顶桁架系统是一种模块化户外音乐会结构，专为临时舞台屋顶、照明、音响和现场活动制作而设计。主屋顶框架尺寸约为 12m宽×9m深×8m高，具有两个用于支撑扬声器或辅助活动设备的侧翼结构、手动升降塔和PVC屋顶雨篷。

产品信息

产品描述

DragonStage 12x9x8m 铝制 A 形框架屋顶桁架系统是一个完整的模块化屋顶支撑结构，适用于音乐会、节日、教堂活动、公共表演和其他临时户外制作。

主桁架结构宽约 12m，深9m，高8m 。水平主梁采用 CS389×389方桁架，立塔及屋架构件采用 CS289×289铝桁架.

斜屋顶由顶梁、斜梁、梯桁架、屋顶连接组件、夹具和 PVC 雨篷组成。这将创建一个适合活动照明、音响和其他制作设备（取决于最终项目配置）的有顶棚结构。

对于其他屋顶类型和尺寸，请参阅 屋顶桁架 和 典型 A 形框架屋顶桁架系统.

包装量：12CBM

包装重量：2200kg

物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
12.00 m梁（前线）	2套	3.00 m			50×3.0		CS389×389	8pcs
		2.00 m			50×3.0		CS389×389	0pcs
		1.00 m			50×3.0		CS389×389	0pcs
9.00 m梁（侧）	2套	3.00 m			50×3.0		CS389×389	6pcs
		2.00 m			50×3.0		CS389×389	0pcs
		1.00 m			50×3.0		CS389×389	0pcs
7.00 m支柱	4组	3.00 m			50×3.0		CS289×289	8pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	4pcs
梁立方体	Spigot Cube 389x389							0pcs
框架塔	钉袖块S							4pcs
	钢基s							4pcs
	顶部s							4pcs
	手动提升，BA05 2ton							4pcs
	SPIGOT铰链部分，高度1M							4pcs
	纤维吊带，BA04,2吨3m							4pcs
	长距离的							16pcs
物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
屋顶支柱	2套	1.20 m			50×3.0		CS289×289	2个
9.00 m顶梁	1套	3.00 m			50×3.0		CS289×289	3pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	0pcs
6.20 m斜梁	4组	3.00 m			50×3.0		CS289×289	4pcs
		2.00 m			50×3.0		CS289×289	4pcs
		1.20 m			50×3.0		CS289×289	4pcs
6.20 m梯子桁架	8组	3.00 m			50×3.0		CL30,289*50	8pcs
		2.00 m			50×3.0		CL30,289*50	8pcs
		1.20 m			50×3.0		CL30,289*50	8pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架					CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架					CS289×289	0pcs
		将板与夹具连接						2个
		单夹						16pcs
		双夹具						8pcs
		屋顶冠层材料：PVC，蓝色或定制。					194.16	1pcs
物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
2.00 m翼梁	2套	3.00 m			50×3.0		CS389×389	2个
		2.00 m			50×3.0		CS389×389	0pcs
		1.00 m			50×3.0		CS389×389	0pcs
7.00 m翅膀支柱	2套	3.00 m			50×3.0		CS289×289	4pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	2个
翅膀塔	钉袖块S							2个
	钢基s							2个
	顶部s							2个
	手动提升，BA05 2ton							2个
	SPIGOT铰链部分，高度1M							2个
	纤维吊带，BA04,2吨3m							2个
	长距离的							8pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN						整个 设置

主要地面支撑结构

主体结构采用四座升降塔。

每个塔系统包括：

• 插口套筒块

• 钢底座

• 顶部

• 2吨手动葫芦

• 1m 插口铰链部分

• 2吨纤维吊带

• 长支腿

这种配置允许水平屋顶结构在较低的工作高度组装，然后作为安装过程的一部分沿着塔升高。

有关一般安装原则，请参阅 模块化舞台、桁架和脚手架系统的安装方法.

为什么要使用单独的侧翼？

这种配置的一个实际优点是扬声器或辅助设备不需要占用主屋顶梁。

分离机翼结构使生产团队能够更灵活地组织：

• 主屋顶照明

• 舞台视觉设备

• 左/右音响系统

• 额外的活动设备

这可以使音乐会的整体布局更加清晰且更易于管理。

对于更广泛的现场制作应用，请参阅 音乐会活动.

主要特点

• 大约。 12m×9m×8m 演唱会屋顶结构

• A 形框架/斜屋顶配置

• CS389×389主横梁

• CS289×289塔架及屋顶构件

• 4 个地面支撑升降塔

• 4台手动2吨葫芦

• 16根长支腿

• PVC屋顶雨棚

• 两个独立的侧翼结构

• 模块化设计便于运输和重复组装

• 适合音乐会和临时活动制作

• 提供定制尺寸和布局

典型应用

• 户外音乐会

• 音乐节

• 教会活动

• 公开表演

• 现场制作

• 企业活动

• 临时舞台屋顶

• 灯光和音响支撑结构

舞台平台注意事项

该产品页面主要定义了 屋架和翼支撑结构.

如果还需要完整的活动舞台平台，DragonStage可以根据所需的宽度、深度和舞台高度配置相匹配的模块化平台系统。

有关可用的平台系统，请参阅 Stage Platform.

重要技术说明

上述产品信息确认了物理桁架配置、尺寸、塔组件、提升机、机翼和屋顶天篷。

它 没有 为以下方面建立普遍价值：

• 屋顶允许荷载

• 照明负载

• 扬声器负载

• LED负载

• 风阻

• 镇流器要求

• 锚定要求

• 安全系数

• 工程审批

这取决于实际设备、安装地点、顶盖状况、支撑布置和完整的结构配置。

对于这种区别，请参阅 安全标准和工程约束.

常问问题

该桁架系统的总体尺寸是多少？
屋顶主体结构约 12m宽×9m深×8m高.

它使用什么类型的屋顶？
它采用 A 形框架/斜屋顶 配置，带有倾斜屋顶梁和 PVC 天篷。

主梁使用什么尺寸的桁架？
主横梁采用 CS389×389方桁架，主管50×3.0mm.

塔使用什么尺寸的桁架？
主塔采用 CS289×289铝方桁架.

该系统是否包括起重设备？
是的。主系统包括 4 台手动 2 吨提升机，每个主塔各一台。

它包括扬声器翼吗？
是的。有两个侧翼结构， 每个约2m宽.

线阵音箱可以挂在机翼上吗？
机翼旨在作为辅助支撑位置，包括可能使用的扬声器，但实际扬声器重量和悬挂布置必须在生产前确认。

是否包括屋顶雨篷？
是的。当前配置中包含 PVC 屋顶雨篷，可进行颜色定制。

包括舞台平台吗？
目前确认的BOM主要描述了屋顶和翼桁架结构。可根据项目需求单独提供配套的舞台平台。

尺寸可以定制吗？
是的。宽度、深度、高度、机翼尺寸、塔架布局和屋顶配置均可定制。

报价时需要什么信息？
请提供所需的屋顶尺寸、活动地点、室内或室外使用、照明设备、扬声器系统、LED 要求以及是否需要舞台平台。

为什么选择龙腾舞台

DragonStage 提供 屋顶桁架 结构、 舞台平台 系统和完整的音乐会活动组合。

对于这样的项目，我们建议一起确认屋顶尺寸、悬挂照明、扬声器配置、舞台尺寸、场地条件和屋顶覆盖要求，而不是仅根据外部尺寸选择桁架。

软号召性用语

如需报价，请发送给我们：

• 所需屋顶宽度×深度×高度

• 活动地点

• 音箱型号及数量

• 照明设备和大约重量

• LED 屏幕要求（如有）

• 是否需要舞台平台

• 首选屋顶颜色

• 室内或室外使用

然后我们可以确认合适的桁架和塔架配置。
