当观众观看大型户外音乐会时,通常会注意到以下视觉元素:
巨型 LED 屏幕。
大型屋顶结构。
高大的扬声器塔。
照明系统。
舞台设计。
然而,临时室外结构面临着最重要的工程挑战之一:
临时结构如何在风力作用下保持稳定?
与室内场馆不同,室外音乐会结构必须应对不断变化的环境条件。
风不仅仅产生垂直重量。
它产生的水平力可以推、拉和推翻临时结构。
对于高层和轻型结构,风荷载可能成为最关键的设计考虑因素之一。
2026广州珍珠啤酒节音乐节建设过程中,观察到了几项抗风策略:
使用水镇流器和拉线的 20 米高中继扬声器塔。
主舞台屋顶结构采用后部约束系统和压载物。
使用拉线和稳定系统的环形结构。
液压钢屋顶结构与轻质铝屋顶框架相结合。
这些观察结果证明了一个重要的工程原理:
临时结构的稳定性并不是通过增加每个部件的重量来实现的。它是通过控制风力、结构强度、锚固系统和配重之间的关系来实现的。
本项目的结构背景在《体育场音乐会舞台的施工顺序:从空荡荡的体育场到完整的活动结构》中进行了介绍。
一个常见的误解是临时结构只需要支撑设备的重量。
事实上,户外活动结构会受到多种类型的影响。
这些包括:
LED屏重量。
扬声器重量。
照明灯具。
屋顶结构重量。
舞台设备。
垂直载荷主要通过以下方式向下传播:
设备 ↓ 结构构件 ↓ 基础系统 ↓ 地面 风产生横向作用力。
例如:
风 → → → 结构 ↓ 水平运动 ↓ 倾覆力矩 这些力量可能会导致:
结构运动。
连接应力。
变形过大。
滑动。
翻倒。
暴露的表面积越高、面积越大,抗风性就变得越重要。
风压增加了高层建筑的挑战,因为力作用在距地面一定距离处。
这创造了一个颠覆的时刻。
基本原则是:
倾覆力矩=风力×高度倾覆力矩=风力×高度倾覆力矩=风力×高度
即使风力保持恒定,增加高度也会增加结构旋转的趋势。
这就是为什么:
中继塔。
FOH 塔。
大型环形结构。
屋顶系统。
需要额外的稳定性措施。
20 米结构的挑战性不仅仅是 10 米结构的两倍。
由于倾覆力矩增加,高度的影响更为显着。
稳定的临时结构通常结合多种方法:
结构刚度。
支撑。
镇流器。
盖伊电线。
适当的负载分配。
接地保护。
连接控制。
稳定性系统可表示为:
风力 ↓ 主体结构 ↓ 支撑系统 ↓ 道碴 / 拉线 ↓ 地面阻力 删除任何一个部件都会降低整个系统的效率。
中继扬声器塔是风敏结构最明显的例子之一。
在该项目中,两座中继塔位于体育场中心区域。
观察到的特征:
高度:约20米。
钢顶部部分支撑线阵列。
钢基础结构。
重型铝制垂直塔部分。
八个对角括号。
四个压载水舱。
多方向拉线系统。
塔仅靠自身重量并不能稳定。
它依赖于完整的稳定系统。
许多人误解了临时建筑上的水箱。
他们不只是简单地增加重量。
他们的主要目的是:
增强抵抗倾覆力的能力。
稳定性原则是:
风力 ↓ 塔架运动 ↓ 拉线张力 ↓ 拉线张力 ↓ 拉线阻力 ↓ 减少旋转 镇流器产生抵抗倾覆趋势的抵抗力矩。
更大的底座支撑面积和正确定位的镇流器可提高稳定性。

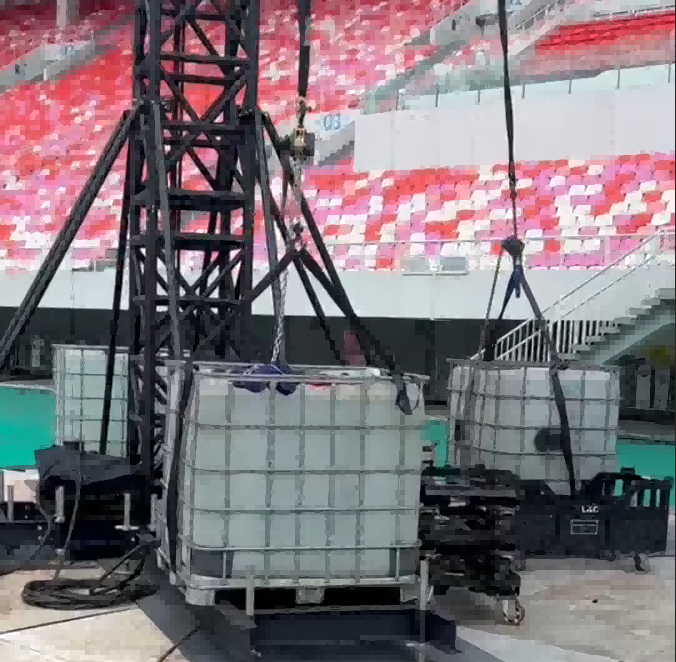

中继塔使用了位于底座周围的四个水箱。
这种对称布置提供:
阻力平衡。
更可预测的结构行为。
减少不均匀负载。
多个风向的稳定性。
一侧的单个配重会产生不平衡的系统。
风向可以改变。
因此,临时结构必须考虑多个荷载方向。

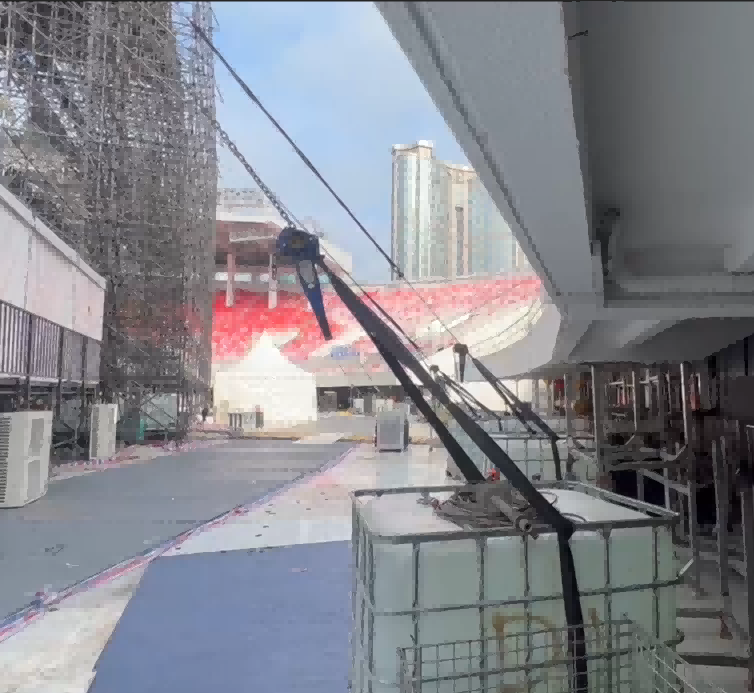

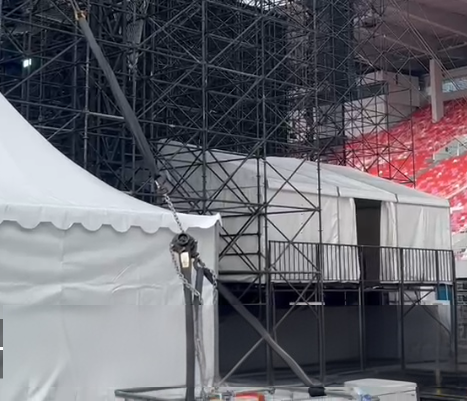

拉线通过产生额外的横向约束来提高稳定性。
电缆不会让塔自由移动,而是将水平力传递到压载点。
简化的力路径为:
风 ↓ 塔架 ↓ 拉线张力 ↓ 压载水 ↓ 地面 拉线对于细长的高结构特别有效,因为它们增加了有效支撑宽度,而不需要更大的塔基。
主舞台屋顶面临着不同的抗风挑战。
与中继塔不同,屋顶是一个大型水平结构,具有宽阔的暴露表面。
观察到的系统包括:
钢制液压屋顶结构。
铝制弧形屋顶框架。
PVC膜。
后部约束系统。
压载水。
屋顶必须能够抵抗:
屋顶表面的风压。
风抬升。
水平运动。
屋顶系统使用不同的材料用于不同的目的。
用于:
主要栏目。
液压升降系统。
主要负荷转移。
优点:
高强度。
连接能力强。
用于:
支撑屋顶膜。
减少自重。
提高安装效率。
优点:
轻的。
耐腐蚀。
交通更方便。
这种组合减少了不必要的结构重量,同时保持了强度。
屋顶工程原理在以下内容中进一步讨论:
音乐会舞台为何采用弧形屋顶结构?
大型屋顶结构创造了捕风的表面。
如果风推动屋顶的前部,结构就会根据风向向后或向前旋转。
后部约束系统有助于控制这种运动。
稳定原理与中继塔类似:
风力 ↓ 屋顶运动 ↓ 后部约束 ↓ 压载物/ 接地阻力 目的不是停止所有运动。
临时建筑自然具有一定的灵活性。
目标是将运动保持在可接受的范围内。
大型环形结构也会受到风的影响。
示例包括:
侧面 LED 塔。
FOH 结构。
技术平台。
这些结构具有较大的垂直表面,因为:
LED 屏幕。
平台。
设备。
临时覆盖物。
抗风能力取决于:
垂直标准。
水平分类账。
对角大括号。
基础系统。
盖伊电线。
镇流器。
基本加载路径为:
风压 ↓ LED / 结构表面 ↓ 环形框架 ↓ 支撑系统 ↓ 基础系统 ↓ 镇流器/地面 Ringlock 结构的工程作用解释如下:
和
环形结构如何支撑大型音乐会舞台?
LED 屏幕创造出大而平坦的表面。
虽然单个 LED 箱体可能不会非常重,但大型 LED 墙会产生显着的风阻。
例如:
20m × 16m LED 屏幕的表面积约为:
320平方米。
作用在该区域的风会产生相当大的水平力。
所以:
LED 支撑结构必须稳定。
后固定系统很重要。
环形结构需要足够的支撑。
可能需要镇流器。
这就是为什么LED安装不能与结构设计分开考虑。
有关 LED 支持系统的更多详细信息,请参阅:
LED大屏如何支持?
该项目的一个重要教训是,不存在通用的抗风方法。
不同的结构需要不同的策略。
结构 | 主风挑战 | 稳定性法 |
|---|---|---|
中继塔 | 高大细长的结构 | 拉线+压载水+支撑 |
主屋顶 | 暴露面积大 | 钢架+后约束+镇流器 |
环形锁 LED 灯塔 | 垂直面大 | 支撑+基础系统+镇流器 |
调音塔 | 高大的技术结构 | 模块化稳定系统 |
舞台平台 | 较低的风暴露量 | 结构连接和支撑 |
抗风性不仅仅在结构完成后才考虑。
它影响整个施工过程。
例如:
在不适合的风力条件下不应安装大型屋顶膜。
膜本身可以产生额外的风压。
安装:
LED 屏幕。
扬声器。
照明灯具。
在高处需要考虑风况。
户外活动必须持续监控:
风速。
天气预报。
结构条件。
临时结构是动态系统。
随着设备的添加,它们的状况会发生变化。
增加重量只是一种方法。
该重量的位置和目的同样重要。
垂直强度不够。
风产生水平力。
如果设计得当,柔性电缆系统可以显着提高稳定性。
水箱不是装饰或临时储存。
它们是精心设计的配重。
中继塔、屋顶结构和 Ringlock 塔不能使用相同的稳定方法。
每个问题都需要一个基于以下基础的解决方案:
高度。
表面积。
加载。
几何学。
地点。
抗风性是大型临时音乐会结构中最重要的考虑因素之一。
虽然观众主要看到的是音乐会的视觉元素,但每一座高塔、LED墙、屋顶结构和悬挂系统都必须抵抗环境力量。
在广州珍珠啤酒节音乐节项目中,观察到了几个抗风策略:
中继塔使用压载水、拉线和斜撑。
主要屋顶结构结合了钢框架、轻质铝制屋顶和后部约束系统。
环形结构依赖于模块化支撑、基础系统和额外的稳定方法。
这些系统展示了临时结构工程的基本原理:
安全的音乐会结构并不是通过阻止所有运动来创建的。它是通过控制力、引导载荷并确保每个结构元件作为一个完整的稳定系统一起工作而创建的。
