什么是坡屋顶桁架系统？

坡屋顶桁架系统（也称为 A 形框架或鞍形屋顶桁架）是一种 专为室外舞台应用而设计的三角形屋顶结构， 与平屋顶系统相比，可提供更好的 负载分布、雨水排放和抗风能力。

这是 户外音乐会舞台的标准结构

对于系统理解：
活动桁架系统规划的完整工程指南

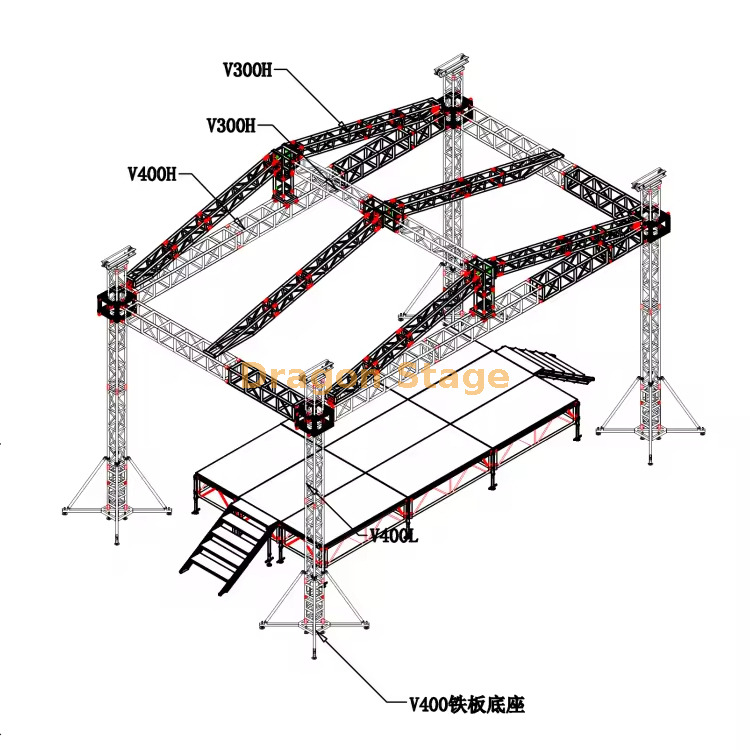

• 尺寸： 16m（长）×8m（深）×7m（高）

• 类型： 坡屋顶/A型框架桁架系统

• 应用： 户外演唱会、活动舞台

• 优点： 抗风性较好+排水

包装重量：1800公斤

包装量：17CBM

物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
16.00 m光束（前线）	2套	3.00 m			50×3.0		CS389×389	10pcs
		2.00 m			50×3.0		CS389×389	0pcs
		1.00 m			50×3.0		CS389×389	2个
8.00 m梁（侧）	2套	3.00 m			50×3.0		CS389×389	4pcs
		2.00 m			50×3.0		CS389×389	2个
		1.00 m			50×3.0		CS389×389	0pcs
6.00 m支柱	4组	3.00 m			50×3.0		CS289×289	8pcs
		2.00 m			50×3.0		CS289×289	0pcs
		1.00 m			50×3.0		CS289×289	0pcs
梁立方体	Spigot Cube 389x389							0pcs
框架塔	钉袖块S							4pcs
	钢基s							4pcs
	顶部s							4pcs
	手动提升，BA05 2ton							4pcs
	SPIGOT铰链部分，高度1M							4pcs
	纤维吊带，BA04,2吨3m							4pcs
	长距离的							16pcs
物品		规格（平方桁架）						数量
		长度			主管（mm）		尺寸（毫米）
屋顶支柱	2套	1.60 m			50×3.0		CS289×289	2个
8.00 m顶梁	1套	3.00 m			50×3.0		CS289×289	2个
		2.00 m			50×3.0		CS289×289	1pcs
		1.00 m			50×3.0		CS289×289	0pcs
8.20 m斜梁	4组	3.00 m			50×3.0		CS289×289	8pcs
		2.00 m			50×3.0		CS289×289	0pcs
		2.20 m			50×3.0		CS289×289	4pcs
8.20 m梯子桁架	6组	3.00 m			50×3.0		CL30,289*50	12％
		2.00 m			50×3.0		CL30,289*50	0pcs
		2.20 m			50×3.0		CL30,289*50	6pcs
屋顶组件		屋顶康纳4种方法，用于屋顶梁桁架					CS289×289	2个
		屋顶康纳5种方法，用于屋顶梁桁架					CS289×289	0pcs
		将板与夹具连接						2个
		单夹						12％
		双夹具						8pcs
		屋顶冠层材料：PVC，蓝色或定制。					236.96	1pcs

产品概述

该系统设计用于：

• 户外音乐会舞台

• 节日和旅游活动

• 婚礼和仪式阶段

• 室外临时搭建物

与平屋顶系统相比，它提供：

• 更好的结构稳定性

• 改善雨水排放

• 户外条件下更高的安全性

探索系统类别：
屋顶桁架系统

结构特点

A 形框架（坡屋顶）几何形状

• 三角形结构改善载荷传递

• 减少梁上的弯曲应力

• 增强整体系统稳定性

改善雨水和排水

• 屋顶坡度可防止积水

• 户外使用必备

更好的抗风能力

• 倾斜结构减少风压

• 在室外环境中比平屋顶更稳定

安全参考：
安全标准和工程约束

模块化桁架系统设计

• 方便运输和组装

• 配置灵活

• 可针对不同舞台尺寸进行扩展

系统逻辑：
模块化系统设计

为什么这个系统有效（工程逻辑）

1.更适合户外使用

坡屋顶是首选，因为它：

• 更好地处理雨水

• 在风荷载下表现更好

• 降低结构性风险

2. 中型活动的平衡规模

16×8m系统广泛用于：

• 地区音乐会

• 巡回演出

• 活动租赁公司

3、可靠的负载能力

支持：

• 照明系统

• LED屏

• 扬声器阵列

载荷参考：
桁架系统的载荷分析

4. 高效安装

• 模块化组件

• 比大型系统更快的设置

• 较低的劳动力需求

安装参考：
安装方法论

应用场景

户外音乐会及节日舞台

音乐会活动应用

婚礼及仪式舞台

婚礼申请

展览室外结构

展览应用

临时建筑结构

建筑应用

工程洞察力

在之间进行选择时 平屋顶与坡屋顶，主要区别是：

• 平屋顶 → 更简单、室内或低风险使用

• 坡屋顶→户外使用更安全（风+雨）

对于室外舞台， 坡屋顶是标准选择

相关系统

• 屋顶桁架系统

• 活动桁架系统

• 照明桁架系统

常问问题

Q1：为什么选择坡屋顶而不是平屋顶？
因为它提供了更好的排水和抗风能力。

Q2：适合户外演唱会吗？
是的，这是室外舞台的标准结构。

Q3: 屋顶角度可以定制吗？
是的，可以根据项目需要调整俯仰角度。

Q4: 可以支持哪些设备？
灯光、扬声器、LED 屏幕和舞台设备。
