专业 20x20x12m 铝制音乐会舞台屋顶系统 - 12m 高体育场桁架，带双 3m 宽线阵列扬声器翼

5 0 评价

大型 20m x 20m 铝制户外音乐会屋顶桁架系统，高 12m。具有坚固的 6 柱主体和双 3m 宽的箱框扬声器翼。专为体育场规模的节日、专业巡演舞台和大容量线阵列索具而设计。

原价：￥ 284892


状态：



立即购买询价

产品品牌：
Dragonstage

产品描述

什么是20×20×12m音乐会舞台屋顶系统？

20×20×12m音乐会舞台屋顶系统是专为户外音乐会和节日设计的大型铝制地面支撑桁架结构。它提供了完整的结构解决方案，包括舞台屋顶、照明索具系统和用于线阵列悬挂的专用扬声器翼。

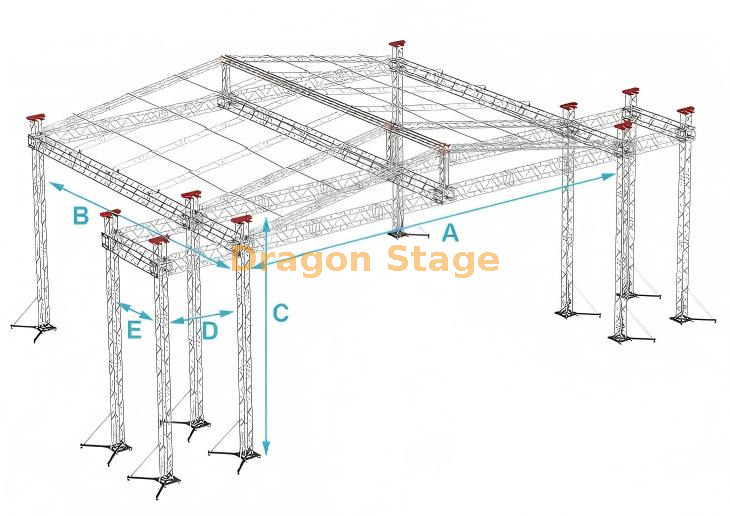

系统概述

该系统为 体育场级地面支撑桁架结构，具有：

20m×20m主舞台屋顶
结构高度12m
6柱重型支撑系统
双3m宽扬声器翼
集成照明、LED 和音频索具功能它设计用于：
大型音乐会
音乐节
巡回演出
高负载舞台环境

探索系统级解决方案：
工程与解决方案

结构配置

主舞台结构

20m前梁（CS600×760重型桁架）
20m边梁
6根立柱（CS450×450）
加强套筒提升系统

屋顶系统

顶梁和斜梁
阶梯桁架网格
PVC雨棚覆盖系统

扬声器翼（主要特征）

双3m宽桁架
独立支撑塔
针对线阵列悬挂进行了优化

这对于以下方面至关重要：

声音分布
舞台平衡
专业巡演设置

为什么这个系统是高级的

1. 地面支持系统

与悬挂系统不同：

无需天花板索具
适合户外环境
全面的结构控制

→ 模块化系统逻辑

2. 高承载结构

使用：

CS600×760重型桁架（主梁）
CS450×450立柱系统

启用：

大型 LED 墙
多层照明装置
重型音频系统

→ 模块化舞台系统的负载分析

3. 集成音响+灯光系统

与基本舞台屋顶不同：

该系统包括：

灯光索具结构
专用 PA 塔
平衡负载分配

4. 室外条件下的稳定性

配备：

钢基板
长支腿
多点负载分配

→ 安全标准和工程限制

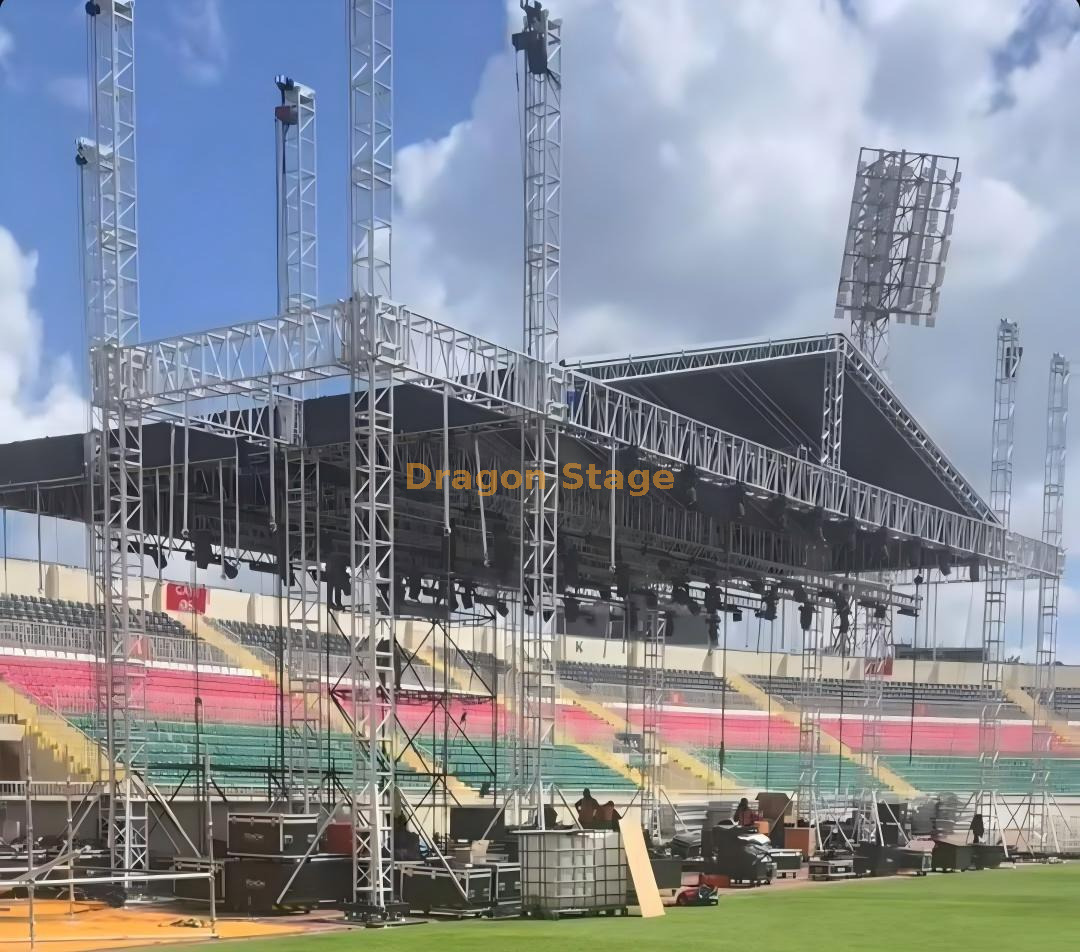

12m 高体育场桁架，带双 3m 宽线阵列扬声器翼

包装重量：6700kg

包装体积：69cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
20.00 m光束（前线）	3组	3.00 m	50×4.0	CS600×760	18pcs
		2.00 m	50×4.0	CS600×760	3pcs
		1.00 m	50×4.0	CS600×760	0pcs
20.00 m梁（侧）	2套	3.00 m	50×4.0	CS600×760	12％
		2.00 m	50×4.0	CS600×760	0pcs
		1.00 m	50×4.0	CS600×760	4pcs
11.00 m支柱	6组	3.00 m	50×3.0	CS450×450	18pcs
		2.00 m	50×3.0	CS450×450	6pcs
		1.00 m	50×3.0	CS450×450	0pcs
梁立方体	6个面孔	CS600×760			0pcs
框架塔	钉袖块				6pcs
	钢基L。				6pcs
	顶部L。				6pcs
	手动提升，BA05 2ton				6pcs
	SPIGOT铰链部分，高度1M				6pcs
	纤维吊带，BA04,2吨3m				6pcs
	长距离的				24pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	2.00 m	50×3.0	CS389×389	3pcs
20.00 m顶梁	1套	3.00 m	50×3.0	CS389×389	6pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
10.20 m斜梁	6组	3.00 m	50×3.0	CS389×389	12％
		2.00 m	50×3.0	CS389×389	6pcs
		2.20 m	50×3.0	CS389×389	6pcs
10.20 m梯子桁架	16套	3.00 m	50×3.0	CL40,389*50	32％
		2.00 m	50×3.0	CL40,389*50	16pcs
		2.20 m	50×3.0	CL40,389*50	16pcs
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS389×389	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS389×389	1pcs
	1	将板与夹具连接		CS389×389	3pcs
		单夹			32％
		双夹具			12％
		屋顶冠层材料：PVC，蓝色或定制。		571.36	1pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
8.00 m 翼梁	4组	3.00 m	50×4.0	CS600×760	8pcs
		2.00 m	50×4.0	CS600×760	0pcs
		1.00 m	50×4.0	CS600×760	8pcs
11.00 m翅膀支柱	4组	3.00 m	50×3.0	CS450×450	12％
		2.00 m	50×3.0	CS450×450	4pcs
		1.00 m	50×3.0	CS450×450	0pcs
翅膀塔	钉袖块				4pcs
	钢基L。				4pcs
	顶部L。				4pcs
	手动提升，BA05 2ton				4pcs
	SPIGOT铰链部分，高度1M				4pcs
	纤维吊带，BA04,2吨3m				4pcs
	长距离的				16pcs
桁架配件		圆锥形耦合器和Safrty夹和PIN			整个设置

这款 专业 20m x 20m 体育场级音乐会屋顶系统 代表了大型活动工程的极致。该结构旨在提供巨大的表演空间和极大的垂直间隙，是头条音乐节舞台和国际巡演制作的最佳选择。

广阔的主表演区： 主舞台占地 宽20米，进深20米，为完整的管弦乐布景和复杂的戏剧布景提供了400平方米的广阔空间。
巨大的 12m 垂直间隙：该系统 站在 12 米高的高度，为多层照明装置、大型 LED 视频墙和高影响力的烟火效果提供了必要的顶部空间。
先进的六柱支撑： 主体由 六个重型铝柱支撑，确保重型高架设备的结构完整性和分布式承载安全性。
双加固扬声器翼： 两侧均这些机翼经过专门设计，作为独立的扩音塔，可安全地悬挂大型线阵音响系统。 包括两个专门的 3m 宽 x 10m 深的箱形桁架框架。
工业强度结构： 由高级 6061-T6 铝合金制成，具有行业领先的强度重量比和卓越的抗环境压力能力。
专业地面支撑： 配备加固底板、大容量套筒和重型支腿，确保在各种户外地形下坚如磐石的稳定性。
