20x32x9m 超大尖峰屋顶桁架系统（9m 高，铝制插口桁架）

5 0 评价

20m×32m×9m大尖顶屋架系统。重型铝结构，适用于大型音乐会、节日和大型户外活动。

原价：￥ 236780


状态：



立即购买询价

产品品牌：
Dragonstage

产品描述

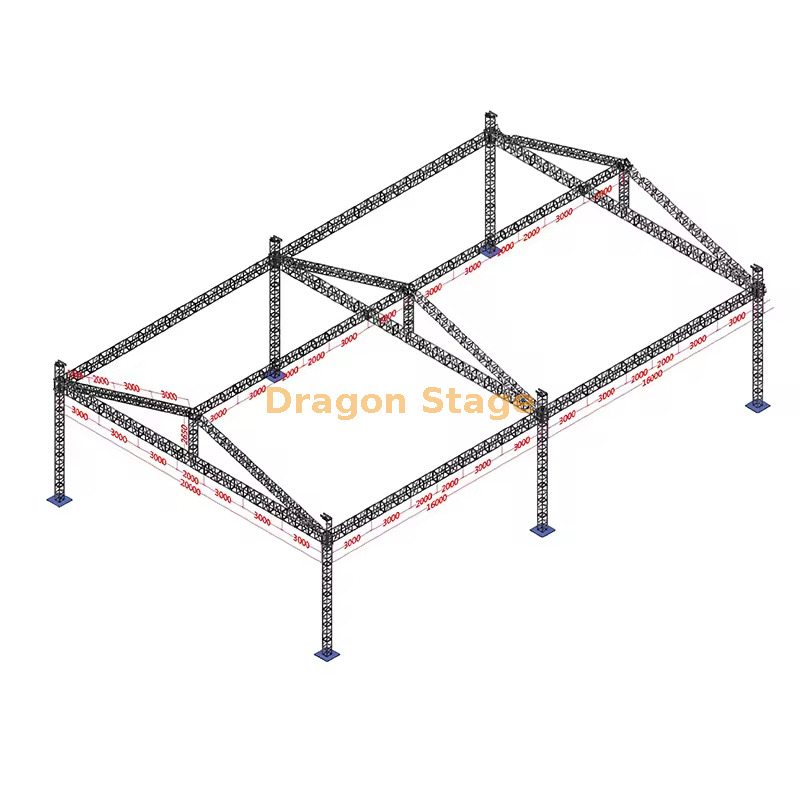

20x32x9m 超大尖顶屋架系统

包装重量：5150kg

包装体积：52cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
20.00 m光束（前线）	3组	3.00 m	50×3.0	CS500×600	18pcs
		2.00 m	50×3.0	CS500×600	3pcs
		1.00 m	50×3.0	CS500×600	0pcs
32.00 m 横梁（侧）	2套	3.00 m	50×3.0	CS500×600	20pcs
		2.00 m	50×3.0	CS500×600	0pcs
		1.00 m	50×3.0	CS500×600	4pcs
8.00 m支柱	6组	3.00 m	50×3.0	CS389×389	12％
		2.00 m	50×3.0	CS389×389	6pcs
		1.00 m	50×3.0	CS389×389	0pcs
梁立方体	6个面孔	CS500×600			0pcs
框架塔	钉袖块				6pcs
	钢基米				6pcs
	顶部米				6pcs
	手动提升，BA05 2ton				6pcs
	SPIGOT铰链部分，高度1M				6pcs
	纤维吊带，BA04,2吨3m				6pcs
	长距离的				24pcs
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	3组	2.00 m	50×3.0	CS389×389	3pcs
32.00 m 顶梁	1套	3.00 m	50×3.0	CS389×389	10pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	2个
10.20 m斜梁	6组	3.00 m	50×3.0	CS389×389	12％
		2.00 m	50×3.0	CS389×389	6pcs
		2.20 m	50×3.0	CS389×389	6pcs
10.20 m梯子桁架	28套	3.00 m	50×3.0	CL40,389*50	56颗
		2.00 m	50×3.0	CL40,389*50	28％
		2.20 m	50×3.0	CL40,389*50	28％
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS389×389	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS389×389	1pcs
	1	将板与夹具连接		CS389×389	3pcs
		单夹			56颗
		双夹具			12％
		屋顶冠层材料：PVC，蓝色或定制。		844.96	1pcs

20m × 32m × 9m 超大尖顶屋顶桁架系统是一种巨大的地面支撑屋顶解决方案，专为最大的户外制作而设计，包括国际音乐节、体育场音乐会、大型企业活动和大容量临时场馆。

这种尖顶屋顶配置具有 20 米宽阔的正面宽度、32 米的深度和 9 米的内部高度，可提供超过 640 平方米的覆盖面积和出色的承载能力，轻松支撑多个巨型 LED 视频墙、重型线阵列 PA 集群、复杂的照明设备和整个跨度的特效。

由高强度 6061-T6 铝合金插口桁架制成，配有快速锥形连接器、加固角塔和中间塔以及综合顶部支撑，即使在极端条件下也能确保最大的稳定性、抗风性和安全性。

由经验丰富的工作人员进行的快速组装、经过 TUV 认证的组件以及在大型巡演中经过验证的可靠性，使这个 20×32m 尖顶屋顶成为租赁公司和制作团队的最终选择，因为只有最大、最坚固的临时舞台屋顶才能满足世界级活动的需求。可选的 PVC 顶篷可提供全方位的天气保护。

专业20x32x9m特大型尖峰屋顶桁架系统，高度9m

1。简介

对于世界上最苛刻的节日环境和体育场规模的巡演来说，舞台结构必须是结构工程的杰作。 DragonStage 的 20x32x9m 超大尖峰屋顶桁架系统是一个巨大的场馆解决方案，提供了 640 平方米的广阔表演区域。该系统具有 9 米的垂直净空和 32 米的巨大净跨度，专为需要最大顶部空间的精英制作而设计。该系统利用高强度铝和精密插口连接框架，提供了永久性场馆的建筑规模和模块化旅游装备的物流灵活性。

2. 挑战与解决方案

32 米净跨的主要工程挑战是结构偏转，即长梁在自身重量和固定技术设备的作用下“下垂”的趋势。 DragonStage 通过利用 6061-T8 铝合金解决了这个问题，该铝合金的硬度和屈服强度明显高于标准合金，确保水平梁保持完美的刚性。另一个关键痛点是640平方米的天篷在强风中的“风帆效应”。我们的解决方案采用加固的 6 塔或 8 塔地面支撑系统，配有专用支腿和大容量压载点，可提供安全的重心。为了防止如此广阔的表面积水，超大山顶屋顶设计可确保水的快速径流，保护价值数百万美元的技术装备免受自然灾害的影响。

3. 主要特性和优点

该 20x32x9m 系统由航空级制成 6061-T8 铝合金。这种特殊材料经过固溶热处理和冷加工，可提供最终的强度重量比，使其成为体育场规模索具的首选（来源： https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该系统采用高精度插口（锥形）连接。根据大型临时结构的国际安全标准，插口系统非常适合高振动音乐会环境，因为它创建了一个坚固、统一的连接，消除了接头中的“间隙”，速度明显快于传统的螺栓桁架（来源： https://www.prolight-sound.com ）。

为了确保完整的场地环境，该桁架设计用于与我们的模块化铝制舞台平台无缝集成。这些甲板具有 18mm 防滑表面和巨大的承载能力，提供了与高架尖顶屋顶的工业等级相匹配的稳定基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
