18x36x8m 重型铝制户外活动屋顶桁架系统 - 8m 高三网格体育场舞台结构

5 0 评价

大型 18m x 36m 铝制户外活动屋顶桁架系统，高度 8m。这种专业的体育场级结构采用三重网格设计（三个 12m 深的部分），具有终极稳定性。专为需要高容量索具的大型节日、音乐会舞台和大型展览而设计。

原价：￥ 252730


状态：



立即购买询价

产品品牌：
Dragonstage

产品描述

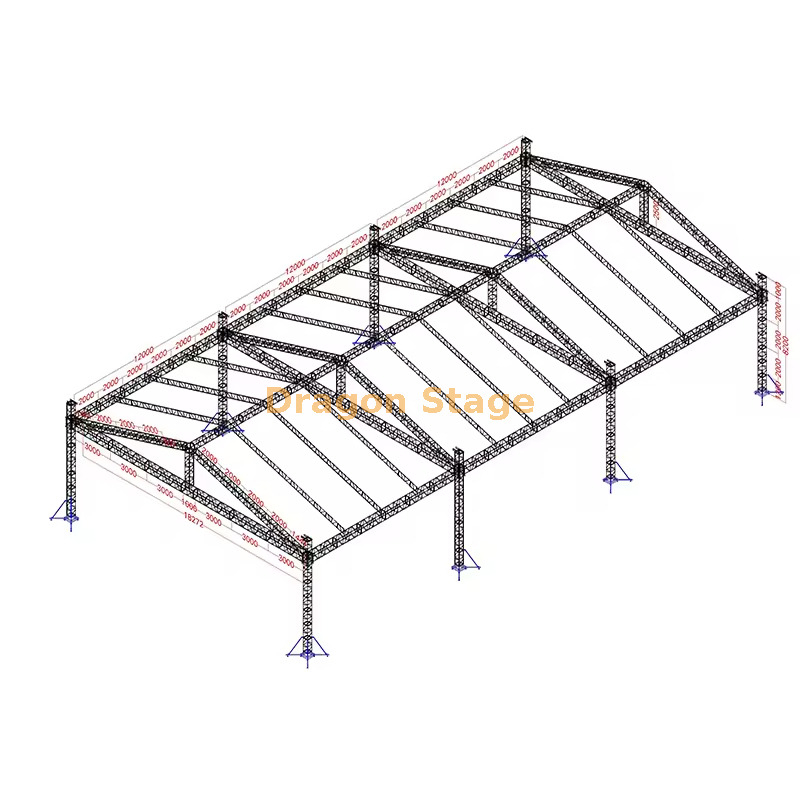

三网格体育场舞台结构

包装重量：5780kg

包装体积：65cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
18.00 m梁（前线）	4组	3.00 m	50×3.0	CS500×600	24pcs
		2.00 m	50×3.0	CS500×600	0pcs
		1.00 m	50×3.0	CS500×600	0pcs
36.00 m 横梁（侧）	2套	3.00 m	50×3.0	CS500×600	24pcs
		2.00 m	50×3.0	CS500×600	0pcs
		1.00 m	50×3.0	CS500×600	0pcs
7.00 m支柱	8组	3.00 m	50×3.0	CS389×389	16pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	8pcs
梁立方体	6个面孔	CS500×600			0pcs
框架塔	钉袖块				8pcs
	钢基米				8pcs
	顶部米				8pcs
	手动提升，BA05 2ton				8pcs
	SPIGOT铰链部分，高度1M				8pcs
	纤维吊带，BA04,2吨3m				8pcs
	长距离的				32％
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	4组	1.80 m	50×3.0	CS289×289	4pcs
36.00 m 顶梁	1套	3.00 m	50×3.0	CS289×289	12％
		2.00 m	50×3.0	CS289×289	0pcs
		1.00 m	50×3.0	CS289×289	0pcs
9.20 m斜梁	8组	3.00 m	50×3.0	CS289×289	16pcs
		2.00 m	50×3.0	CS289×289	8pcs
		1.20 m	50×3.0	CS289×289	8pcs
9.20 m梯子桁架	30套	3.00 m	50×3.0	CL30,289*50	60个
		2.00 m	50×3.0	CL30,289*50	30％
		1.20 m	50×3.0	CL30,289*50	30％
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS289×289	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS289×289	2个
	1	将板与夹具连接		CS289×289	4pcs
		单夹			60个
		双夹具			16pcs
		屋顶冠层材料：PVC，蓝色或定制。		849.36	1pcs

这款 专业的 18m x 36m 三重网格铝制屋顶桁架系统 是专为业内最大规模活动制作而设计的一流结构解决方案。通过利用先进的三重网格架构，该系统提供了惊人的 648 平方米连续、高容量的架空索具空间。

三重网格模块化工程：该结构由三个相互连接的 12m深×18m宽的网格 组成，形成了36米深和 18米宽的 总专业占地面积.
体育场级标高：该系统 高达 8 米，为大型线阵列、多层照明装置和大型 LED 屏幕背景提供了必要的垂直间隙。
卓越的结构完整性：该系统建立在多塔地面支撑配置的基础上，采用带有 加固支腿和工业基板 的重型垂直支柱， 以确保在其广阔的跨度上坚如磐石的稳定性。
高容量吊装平台： 专为重型应用而设计，多个横梁交叉点为专业视听设备和戏剧效果提供高密度的安全悬挂点。
优质材料结构： 由高强度 6061-T6 铝合金制成，提供巨大的承载能力和对户外环境因素的自然抵抗力的完美平衡。
多功能大型应用： 这是头条节日舞台、国际贸易展览馆和永久性户外圆形剧场装置的最佳选择。

专业 18x36x8m 重型铝制户外活动屋顶桁架系统：三重网格体育场舞台结构

1。简介

对于最雄心勃勃的体育场音乐会和世界级的户外节日，标准屋顶系统根本无法满足技术需求。 DragonStage 的 18x36x8m 重型户外活动屋顶桁架系统是一个工程巨人，提供了令人惊叹的 648 平方米的无障碍表演区域。该系统的决定性特征是其 三重网格配置，为最重的技术骑手提供无与伦比的索具密度和极端的结构刚度。这种体育场级结构具有 8 米的垂直净空和 36 米的巨大净跨度，专为需要广阔“天空”来进行复杂 3D 照明图和数吨视频集成的精英设计师而设计。

2. 挑战与解决方案

36 米净跨的主要工程挑战是在支撑巨大技术负载的同时管理结构偏转（下垂）。 DragonStage 通过利用 6061-T8 铝合金解决了这个问题，与标准 T6 合金相比，它提供了卓越的屈服强度和硬度。

此外，三重网格设计增加了三层水平支撑，显着增加了屋顶的“扭转刚度”，防止在不均匀或动态负载下扭曲。为了管理与 648 平方米顶篷相关的巨大风荷载，该系统采用多塔地面支撑配置（8 或 10 塔），配备重型支腿和专门的镇流器连接点，以确保该结构在任何环境下都保持安全锚定。

3. 主要特性和优点

该 18x36x8m 系统由航空级制成 6061-T8 铝合金。这种材料经过固溶热处理和冷加工，可提供最终的强度重量比，确保该结构仍然是最苛刻的全球体育场之旅的专业、长期资产（来源： https: //www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

三重网格配置允许对中心悬挂的 LED 视频立方体和大型音频集群进行灵活的多点安装，而不会影响主要结构跨度。

根据大型临时结构的国际安全标准，使用带有同步 2 吨电动葫芦的地面支撑系统是管理 648 平方米电网所需的多吨电梯的唯一安全方法（来源： https: //www.plasa.org ）。

为了确保提供完整的场馆解决方案，该系统专为与我们的模块化铝制舞台平台无缝集成而设计。这些甲板具有 18mm 防滑表面和巨大的承载能力，提供了与架空三栅工业级相匹配的稳定基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
