24x24m大型方尖屋顶桁架系统（6m高，铝制插口桁架）

5 0 评价

24m×24m×6m方形尖顶屋架系统。重型铝结构，适用于重大节日、音乐会和大型户外活动。

原价：￥ 287634


状态：



立即购买询价

产品品牌：
Dragonstage

产品描述

插口桁架方形屋顶

包装重量：6550kg

包装体积：74cbm

物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
24.00 m梁（前线）	4组	3.00 m	50×4.0	CS600×760	32％
		2.00 m	50×4.0	CS600×760	0pcs
		1.00 m	50×4.0	CS600×760	0pcs
24.00 m 横梁（侧）	2套	3.00 m	50×4.0	CS600×760	16pcs
		2.00 m	50×4.0	CS600×760	0pcs
		1.00 m	50×4.0	CS600×760	0pcs
5.00 m支柱	8组	3.00 m	50×3.0	CS450×450	8pcs
		2.00 m	50×3.0	CS450×450	8pcs
		1.00 m	50×3.0	CS450×450	0pcs
梁立方体	6个面孔	CS600×760			0pcs
框架塔	钉袖块				8pcs
	钢基L。				8pcs
	顶部L。				8pcs
	手动提升，BA05 2ton				8pcs
	SPIGOT铰链部分，高度1M				8pcs
	纤维吊带，BA04,2吨3m				8pcs
	长距离的				32％
物品		规格（平方桁架）			数量
		长度	主管（mm）	尺寸（毫米）
屋顶支柱	4组	2.40 m	50×3.0	CS389×389	4pcs
24.00 m 顶梁	1套	3.00 m	50×3.0	CS389×389	8pcs
		2.00 m	50×3.0	CS389×389	0pcs
		1.00 m	50×3.0	CS389×389	0pcs
12.20 m斜梁	8组	3.00 m	50×3.0	CS389×389	24pcs
		2.00 m	50×3.0	CS389×389	8pcs
		1.20 m	50×3.0	CS389×389	8pcs
12.20 m梯子桁架	18套	3.00 m	50×3.0	CL40,389*50	54颗
		2.00 m	50×3.0	CL40,389*50	18pcs
		1.20 m	50×3.0	CL40,389*50	18pcs
屋顶组件	4	屋顶康纳4种方法，用于屋顶梁桁架		CS389×389	2个
	5	屋顶康纳5种方法，用于屋顶梁桁架		CS389×389	2个
	1	将板与夹具连接		CS389×389	4pcs
		单夹			36pcs
		双夹具			16pcs
		屋顶冠层材料：PVC，蓝色或定制。		790.56	1pcs

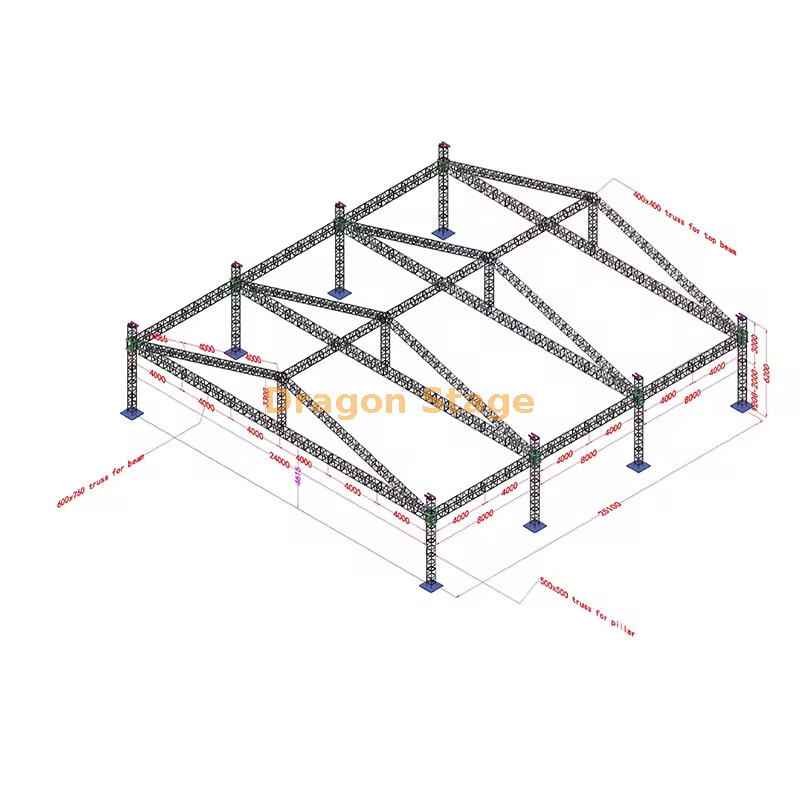

24m × 24m × 6m 大方峰屋顶桁架系统是令人印象深刻的对称屋顶解决方案，专为大型户外节日、音乐会、体育赛事和大型企业聚会而设计。

该重型系统具有完美的方形占地面积和经典的尖顶屋顶设计，可实现卓越的水径流和抗风能力，提供 24 米宽、24 米深和 6 米内部高的巨大空间，具有出色的均匀分布负载能力。它完全由高强度 6061-T6 铝合金插口桁架（包括 400×400mm 和 600×600mm 的梁和柱截面）建造，在整个天篷区域提供广泛的吊装点 - 非常适合复杂的照明装置、多个 LED 屏幕、线阵列 PA 系统和特效。

快速锥形连接器组件、加固角塔和中间塔、全顶部支撑和地面支撑设计可确保经验丰富的工作人员实现最大程度的安全性和快速安装。可选配 PVC 顶篷，提供全面的天气保护。

当需要一个巨大、稳定、视觉上引人注目的方形屋顶来覆盖广阔的表演区域并可靠且专业优雅时，受到顶级国际租赁公司的信赖。

专业24x24m大型方尖顶屋架系统，高度6m

1。简介

对于最大的户外节日、体育场规模的音乐会和大型企业会议，舞台结构必须是工程杰作。 DragonStage 的 24x24 米大型方峰屋顶桁架系统是业内的巨头，提供了令人惊叹的 576 平方米的覆盖表演区域。该系统具有独特的方峰几何形状和 6 米垂直间隙，专为满足需要广阔净跨度的精英生产要求而设计。通过利用高强度铝和精密插口连接框架，该系统提供了永久性场馆的建筑规模和模块化装备的灵活性。

2. 挑战与解决方案

24 米净跨的主要挑战是结构偏转——管理长梁在自身重量和装配设备作用下“弯曲”的自然趋势。 DragonStage 通过使用 6061-T8 铝合金解决了这个问题，该铝合金的硬度和屈服强度明显高于标准 T6 合金，确保 24 米水平梁保持刚性。另一个关键痛点是576平方米的天篷在强风中的“风帆效应”。我们的解决方案采用加固的 6 塔或 8 塔地面支撑系统，配有专门的支腿和压载附件，以提供安全的重心。为了防止积水，Square Peak 屋顶设计可确保高速水径流，保护价值数百万美元的技术设备免受潮湿。

3. 主要特性和优点

24x24m 系统由航空级制成 6061-T8 铝合金。这种特殊材料经过固溶热处理和冷加工，可提供最终的强度重量比，使其成为体育场规模索具的首选（来源： https ://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ）。

该系统采用高精度插口（锥形）连接。根据大型临时结构的国际安全标准，插口系统非常适合高振动音乐会环境，因为它创建了一个坚固、统一的连接，消除了接头中的“间隙”，速度明显快于传统的螺栓桁架（来源： https://www.prolight-sound.com ）。

为了确保完整的场地环境，该桁架设计用于与我们的模块化铝制舞台平台无缝集成。这些甲板具有 18mm 防滑表面和巨大的承载能力，提供了与高架尖顶屋顶的工业等级相匹配的稳定基础（来源： https: //www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ）。
